Автомат для полировки внутренних колец радиальных подшипников
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 93282
Автор: Воронков
Текст

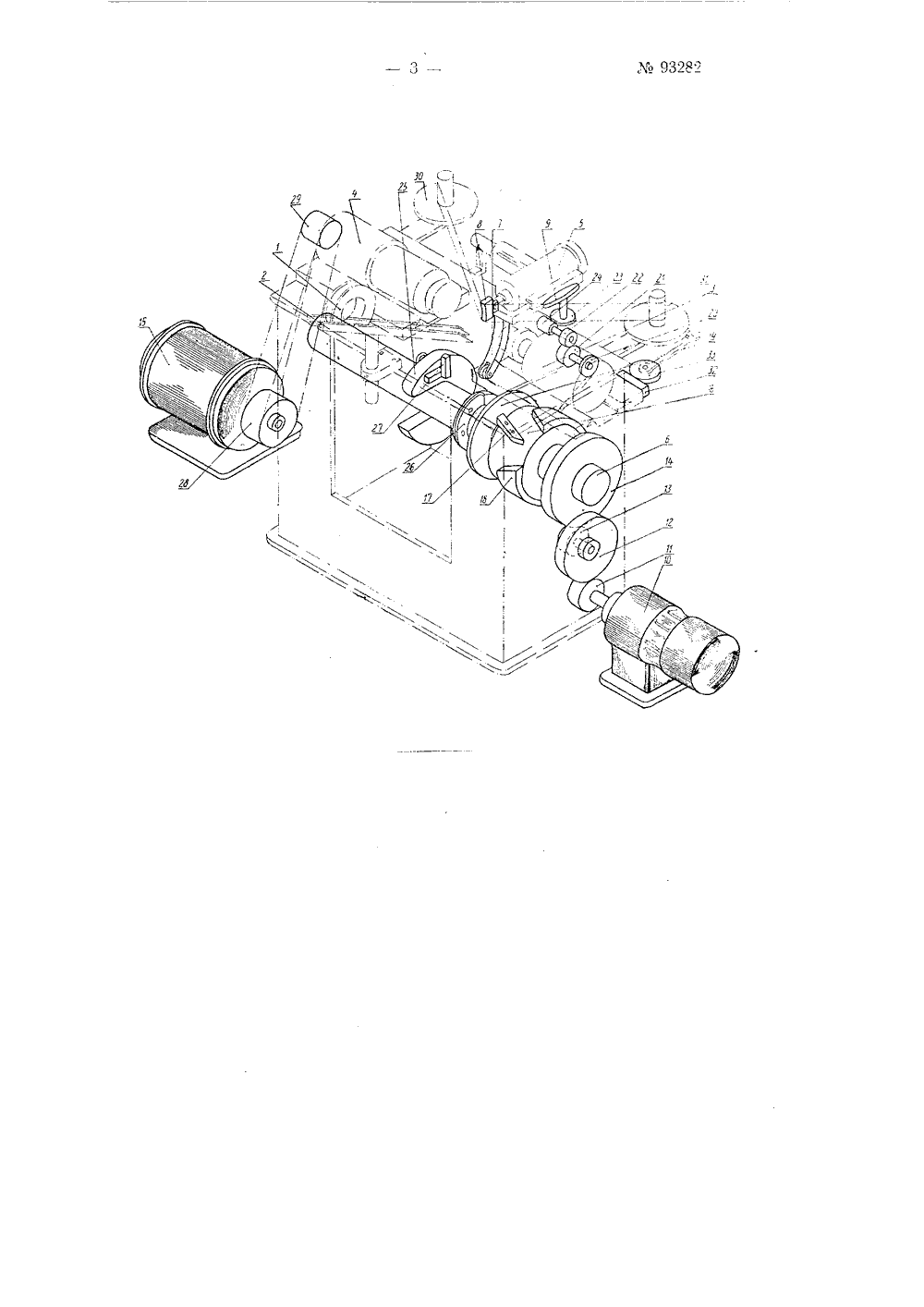

Класс 67 а, 24 а СССР АНИЕ ИЗОБРЕТЕНИЯВТОРСКОМУ СВИДЕТЕЛЬСТВУ И.С,Во АВТОМАТ ДЛЯ ПОЛИРО РАД ИАЛЬ Н Ь 1 Хиков И ВНУТРЕННИХ КОЛДШИПНИКОВ Завалено 24 ман 1951 г, аа10356/444497 в Х 1 инистерство автомобипвнои и тракторной промвппоенностп СССРубпиковапо в Ьк:петене изобретений2-3 а 1952 Полировальные станки, в которых полировка желобов внутренних колец радиальных подшипников производится обычно без сообщения кача- тельного движения полировальнику, известны, В предлагаемом для этой цели автомате качательное движение сообщается полировальнику.На чертеже дана кинематическая схема автомата для полировки желобов внутренних колец радиальных подшипников.Автомат работает следующим образом,Кольцо 1 по желобу 2 поступает в приемный механизм и устанавливается против шпинделя. Правая бабка 3, двигаясь слева направо, центрирует кольцо 1 по внутреннему отверстию и прижимает его к вращающейся планшайое шпинделя 4. При этом кольцо начинает вращаться со шпинделем. Затем к желобу кольца подходит суппорт 5, связанный с распределительным валом 6 автомата через рычаг 7 и прижимает с помощью специальной головки полировальную ленту к желобу полируемого кольца.Полировка происходит при кача- тельном движении полировальника 8, которое осушествляется профильным юлачком 9. По окончании полировки правая бабка 3 н поперечный суппорт 5 отходят и отполирэванное кольцо, вращаясь, выкатывается под действием центробежнойсилы по специальному желобу в кассету, Одновременно подающий механизм подает новое кольцо для полировки,Автомат приводится в движениеэлектродвигателем 10, предназнаценным для передачи через шестерни11, 12, 13 и 14 движения распределительному вал 6, и электродвигателем 15, предназначенным для сообщения движения шпинделю.11 а распределительном валу 6 закреплен бараоан 16 с криволинейными кулачками 17 н 18, управ,яюшимп поступательным движением правой баоки 3 и поперечного л ппорта а.Находящаяся на распределительном валу 6 зьездочка 19 передает качательное. движение профильномукулачку 9 через цепь и звездочку 20,шестерни 21 и 22, червячную пару 27и 24. Профильный кулачок 9, вращаясь, сообщает поперечному суппорту 5 колебательное движение.Поперечное перемещение суппорт 5получает от кулачка 25 распределительного вала 6 через рычаг 7.С левой стороны звездочки 19 на распределительном валу помещен кулачок 26, который предназначен для управления регулирующим механизмом, подающим на шпиндель кольца для полировки.Выступ 27 кулачка 26 дозирует подачу колец к шпинде;по 4. Вращение шпинделя осуществляется электродвигателем 15 через клиноременную передачу со шкивами 28 и 29.Перемещение полировальной лепты, закрепленной на барабанах 30 и Л, осуществляется при движении правой бабки 3 слева направо через реечную передачу 32 и 33, и прп этом лента псрематывастся с барабана 30 на оараоан Л. 1 Паг перемещения ленты неравномерный, так как зависит от диаметра намотанной на барабан 31 обработанной ленты,Когда полировальная лента будет полностью перемотана на барабан 31, сс заменяют свежей.Предмет изобретения Автомат для полировки внутренних колец радиальных подшипников с применением монтпрованных на станине передней и задней бабок, поперечного суппорта, несущего полировальник, распределительного кулачкового барабана, управляющего работой автомата, и устройства для персматывания полировальной ленты, отличающийся тем, что, с целью осуществления качатсльного движения полировальника, суппорт, несущий сго, монтирован на оси и получает движение от профильного кулачка, кинем а тически связанного с распределительным барабаном посредством червячнои передачи.
СмотретьЗаявка
444497, 24.05.1951
Воронков И. С
МПК / Метки
МПК: B24B 19/06
Метки: автомат, внутренних, колец, подшипников, полировки, радиальных
Опубликовано: 01.01.1952
Код ссылки
