Формирователь импульсов

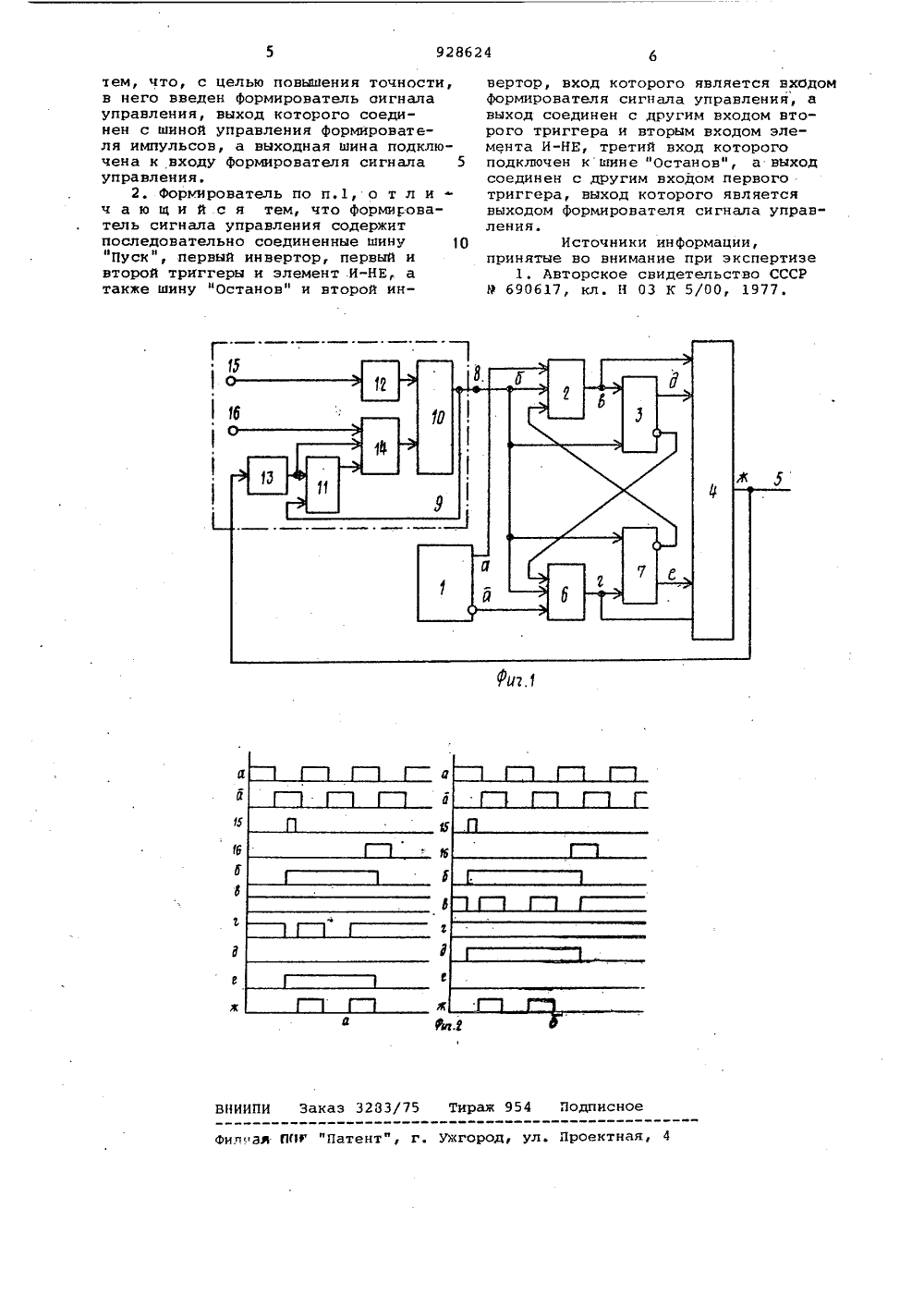

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(23) ПриоритетОпубликовано 150582 Бюллетень 8918Дата опубликования описания 1505,82М К,1 з Н 03 К 5/00 Государственный комитет СССР по делам изобретений и открытий(72)Авторизобретения И.М.Соколов Заявитель 54 ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ к импульс- использовая, синхроствах. По основному авт.св. Р 690617 известен формирователь импульсов, содержащий генератор, первый элемент И-НЕ, коммутатор, первый триггер, один вход которого соединен с шиной управления, а выход соединен с одним из входов коммутатора, а также второй триггер и второй элемент И-НЕ, при этом второй вход коммутатора соединен со вторым входом первого триггера и с выходом первого элемента И-НЕ,. третий вход коммутатора подключен кодному из выходов второго триггера, при этом выход коммутатора соединен с выходной шиной, а четвертый вход коммутатора подключен к одному из входов второго триггера и к выходу второго элемента И-НЕ, вторые выходы первого и второго триггеров подсоединены соответственно к первым входам второго и первого элементов И-НЕ, третьи входы которых подключены соответственно к первому и второму входам генератора, причем вторые входы первого и второго элементов И"НЕ и риг- соеИзобретение относится ной технике и может быть но в устройствах управле низаторах и других устро второго триггера соединены с шиной управления Г 11.Однако в данном формирователе им пульсов длительность последнего импульса пачки и положение заднего фронта этого импульса неопределенны, что снижает точность выделения пачки импульсов и приводит к нестабильности работы его за счет возможности пропадания последнего импульса в выделяемой пачке.Целью изобретения является повышение точности за счет обеспечения формирования неискаженными всех импульсов в выделяемой пачке.Поставленная цель достигается тем, что в формирователь импульсов, содержащий генератор, первый элемент И-НЕ, коммутатор, первый триггер, один вход которого соединен с шиной управления, а выход соединен с одним из входов коммутатора, а также второй триггер л второй элемент И-НЕ, при этом второй вход коммутатора соединен со вторым входом первого триггера и с выходом первого элемента И-НЕ, третий вход коммутатора под чен к одному из выходов второго т гера, при этом выход коммутатора динен с выходной шиной, а четвертыйвход коммутатора подключен к одному из входон второго триггера и к выходу второго элемента И-НЕ, вторые выходы первого и второго триггеров подсоединены соответственно к первым входам второго и первого элементов 5 И-НЕ, третьи входы которых подключены соответственно к первому и второму выходам генератора, причем вторые входы первого и второго элементов И-НЕ и второго триггера соединень 40 с шиной управления, введен формирователь сигнала управления, выход которого соединен с шиной управления формирователя импульсов, а выходная шина подключена ко входу формирователя сигнала управления.Кроме того, формирователь сигнала управления содержит последовательно соединенные шину "Пуск", первый иннертор, первый и второй триггеры 70 и элемент И-НЕ, а также шиву "Останов" и второй иннертор, вход которого является входом формирователя сигнала управления, а выход соединен с другим входом второго триггеРа и 75 вторым входом элемента И-НЕ, третий вход которого подключен к шине "Останов", а выход соединен с другим нходом первого триггера, выход которого является выходом формирователя сигнала управленияНа фиг.1 представлена структурная схема формирователя импульсов; на фиг.2 - временные диаграммы, поясняющие его работу.Формирователь импульсов содержит генератор 1, первый элемент 2 И-НЕ, первый триггер 3, коммутатор 4, выходную шину 5, второй элемент б И-НЕ, второй триггер 7, шину 8 управления, формирователь 9 сигнала управления; 40 который. содержит первый и второй триггеры 10 и 11, первый и второй иннерторы 12 и 13, элемент 14 И-НЕ, шины "Пуск" и "Останов" 15 и 16.45Формирователь импульсов работает следующим образом.При поступлении положительного импульса на шину 15 "Пуск" срабатывает триггер 10, который формирует положительный управляющий сигнал на шине 8. Если передний фронт управляющего сигнала совпадает с положительной полуволной на выходе а генератора 1 (фиг.2 а), на выходе элемента б И-НЕ формируется отрицательный импульс, обеспечивающий переключение триггера 7, который отключает элемент И-НЕ 2 и подключает коммутатор 4 к выходу элемента И-НЕ б. При этом непрерывная последовательность им пульсов с выхода а генератора 1, пройдя элемент б И-НЕ и коммутатор 4, поступает на входную шину 5 формирователя импульсов. Первый же положительный импульс устанавливает триг гер 11 в единичное состояние. При подаче положительного импульса (длительностью, равной или большей длительности импульсов, вырабатываемых генератором 1) на шину 16 "Останов" и при отсутствии положительного импульса на выходе 5 формирователя импульсов, триггер 10 устанавливается в нулевое состояние, что обеспечивает установку триггеров 3, 7 и 11 также в нулевое состояние. Триггеры 3 и 7 отключают входы коммутатора 4, а триггер 11 отключает шину 16 от входа триггера 10Если же передний фронт положительного управляющего сигнала на шине 8 совпадает с положительной полуволной на выходе а генератора 1 (фиг.2 б), на выходе элемента 2 И-НЕ формируется отрицательный импульс, обеспечивающий переключение триггера 3, который отключает элемент б И-НЕ и подключает коммутатор 4 к выходу элемента 2 И-НЕ. При этом непрерывная последовательность импульсов с выхода а генератора 1, пройдя элемент 2 И-НЕ и коммутатор 4, поступает на выходную шину 5 формирователя импульсов. Первый же положительный импульс устанавливает триггер 11 в единичное состояние. При поступлении положительного импульса на шину 16 "Останов" и при отсутствии положительного импульса на выходной шине 5 формирователя импульсов, триггер 10 устанавливается н нулевое состояние, что обеспечивает установку триггеров 3, 7 и 11 также в нулевое состояние. Триггеры 3 и 7 отключают входы коммутатора 4, а триггер 11 отключает шину 16 от входа триггера 10. После подачи положительного импульса на шину 15 "Пуск" цикл работы повторяется.Положительный эффект от использования данного устройства заключается в понышении точности выделения пачки импульсов за счет обеспечения возможности формирования неискаженными всех импульсов в выделяемой пачке, что достигается из-за выделения переднего фронта пачки импульсов за счет подключения коммутатора во время совпадения запускающего импульса с положительной полуволной генератора, с последующим пропусканием на выход устройства всех отрицательных полунолн с выхода генератора, а также из-за выделения заднего фронта пачки импульсов за счет отключения коммутатора при отсутствии сигнала на ныходе коммутатора и при наличии внешнего отключающего положительного импульса.Фсрмула изобретения1. Формирователь импульсов по ант,сн. 9 690617, о т л и ч а ю щ и й с я928624 тем, что, с целью повышения точности, в него введен формирователь сигнала управления, выход которого соединен с шиной управления формирователя импульсов, а выходная шина подключена к входу формирователя сигнала 5 управления.2. Формирователь по п.1, о т л и ч а ю ц и й с я тем, что формирователь сигнала управления содержит последовательно соединенные шину 1 О "Пуск ", первый ин вертор, первый и второй триггеры и элемент И-НЕ, а также шину "Останов" и второй ина 4 Подписно,ал ПОГ фПатент",жгород, ул Проектная,1 ИИПИ Заказ 3233/75 вертор, вход которого является вхОдомформирователя сигнала управления, авыход соединен с другим входом второго триггера и вторым входом элемента И-НЕ, третий вход которогоподключен к шине "Останов", а выходсоединен с другим входом первого .триггера, выход которого являетсявыходом формирователя сигнала управ"ления. Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Р 690617, кл. Н 03 К 5/00, 1977,
