Устройство для измерения параметров импульсных сигналов

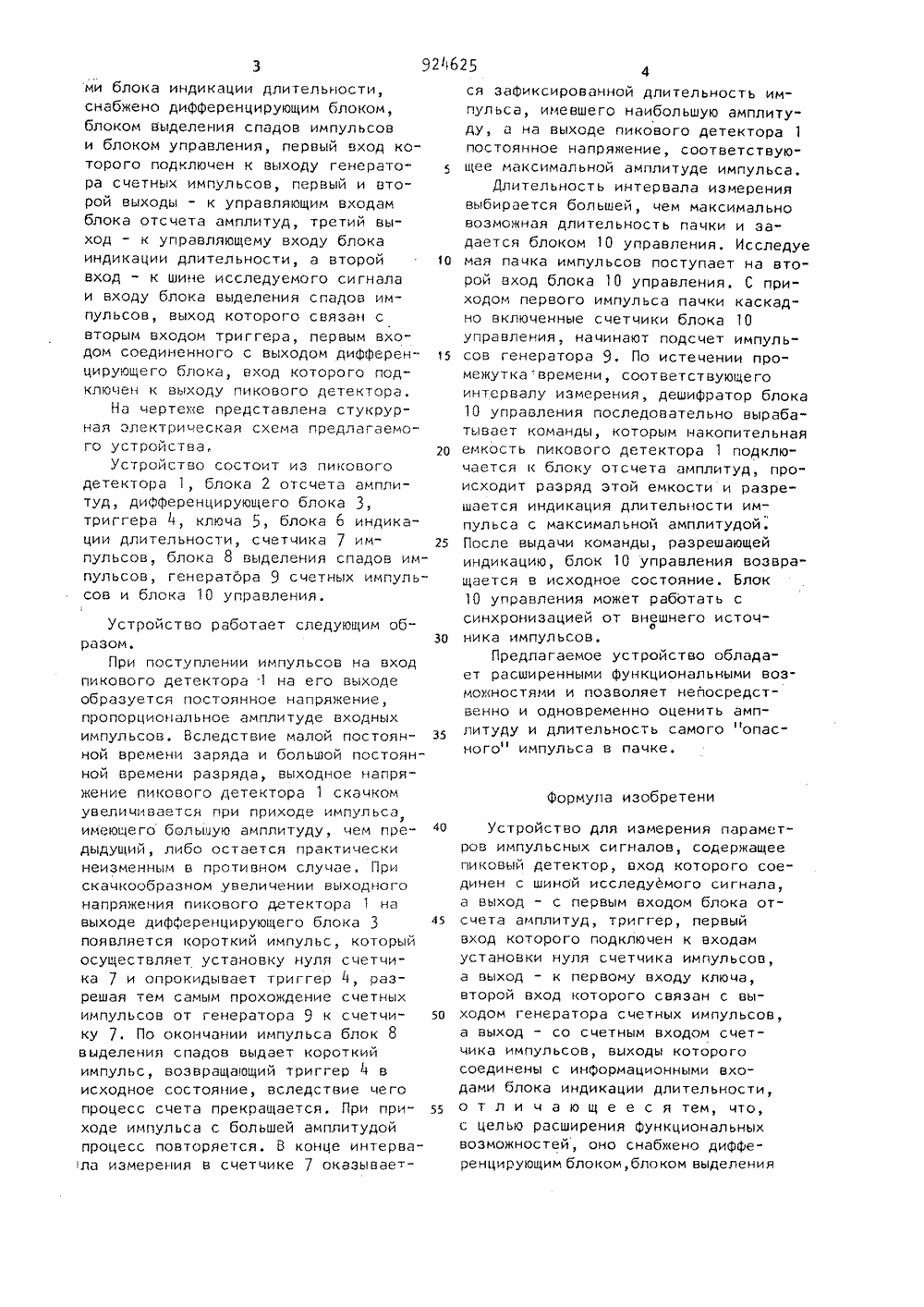

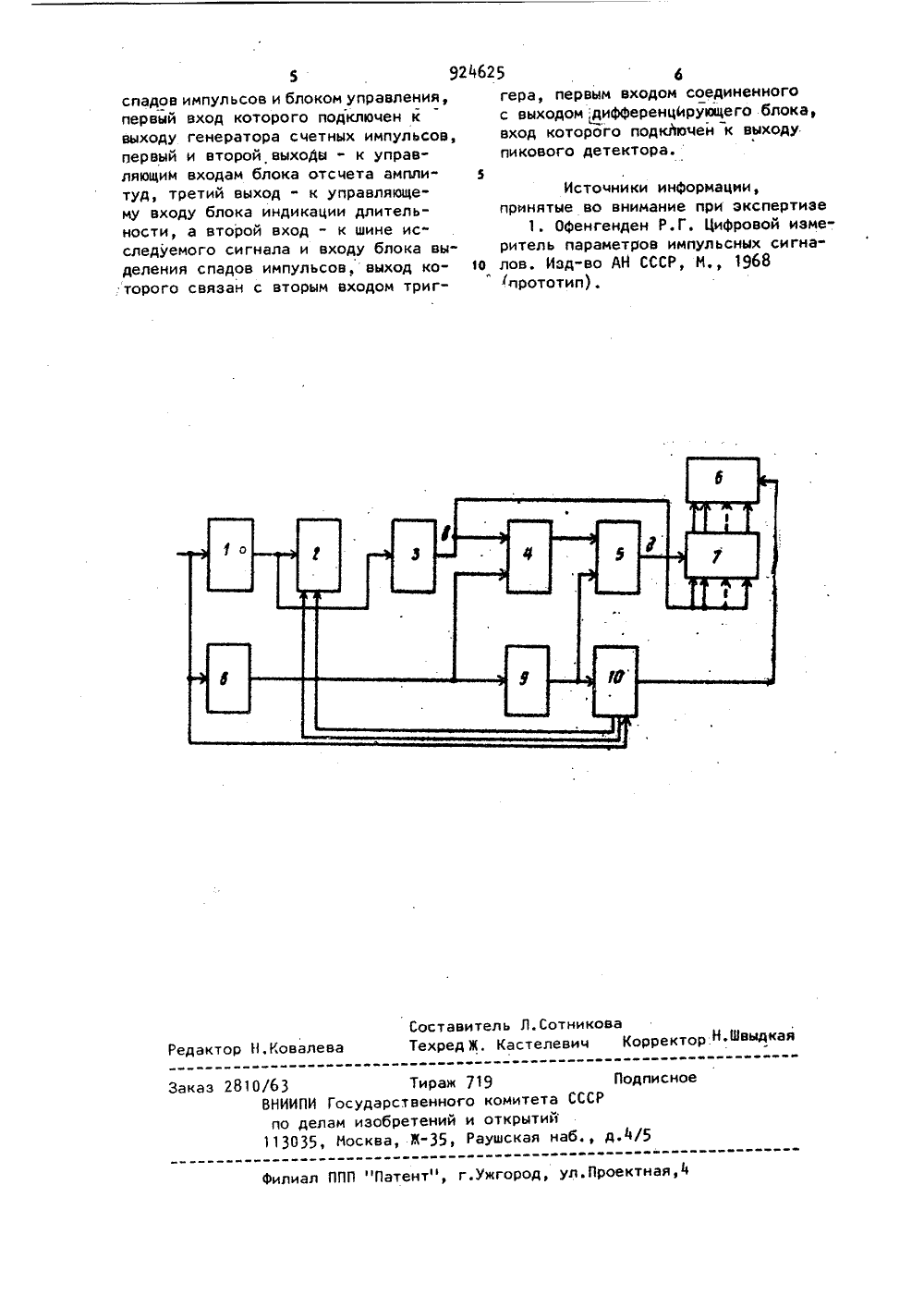

ОП ИСАНИЕИ ЗОБРЕТЕ Н ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРесттублик и 924625(51)М. Кл,аваудлрстеаиный каиитвт СССР ав двлата изабратений и втхрытий(72) Авторы изобретения А.Э.Двинина и В.Е.Мурашко Ленинградский электротехнический институт свяэИ , им. проф. М.А.Бонч-Бруевича(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ИМПУЛЬСНЫХ СИГНАЛОВ Изобретение относится к электроиэмерительной технике и может быть использовано при контроле параметров импульсных и коммутационных помех и при исследовании импульсных случайных процессов со случайными параметрами.Наиболее близким к предлагаемому является устройство для измерения параметров импульсных сигналов, содер 1 О жащее пиковый детектор, вход которого соединен с шиной исследуемого сигнала, а выход - с первым входом блока отсчета амплитуд, триггер управления, первый вход которого подклю"15 чен к входам установки нуля счетчика импульсов, а выход - к первому входу ключа, второй вход которого связан с выходом генератора счетных импульсов, а выход - со счетным входом счетчика импульсов, выходы которого соединены с информационными входами блока индикации длительности 01Недостатком известного устройства является ограниченность функциональных возможностей, так как оно не позволяет измерить одновременно длительность и амплитуду выделенного из пачки импульса с максимальной амплитудой.Цель изобретения - расширение функциональных возможностей.Поставленная цель достигается тем, что устройство для измерения параметров импульсных сигналов, содержащее пиковый детектор, вход которого соединен с шиной исследуемого сигнала, а выход - с первым входом блока отсчета амплитуд, триггер, первый вход которого подключен к входам установки нуля счетчика импульсов, а выход - к первому входу ключа, второй вход которого связан с выходом генератора счетных импульсов, а выход - со счетным входом счетцика импульсов, выходы которого соединены с информационными входа-ми блока индикации длительности, снабжено дифференцирующим блоком, блоком выделения спадов импульсов и блоком управления, первый вход которого подключен к выходу генератора счетных импульсов, первый и второй выходы - к управляющим входам блока отсчета амплитуд, третий выход - к управляющему входу блока индикации длительности, а второй вход - к шине исследуемого сигнала и входу блока выделения спадов импульсов, выход которого связан с вторым входом триггера, первым входом соединенного с выходом дифференцирующего блока, вход которого подключен к выходу пикового детектора.На чертеже представлена стукрурная электрическая схема предлагаемого устройства.Устройство состоит из пикового детектора 1, блока 2 отсчета амплитуд, дифференцирующего блока триггера 4, ключа 5, блока б индикации длительности, счетчика 7 импульсов, блока 8 выделения спадов импульсов, генератбра 9 счетных импульсов и блока 10 управления. Устройство работает следующим образом.При поступлении импульсов на вход пикового детектора .1 на его выходе образуется постоянное напряжение, пропорциональное амплитуде входных импульсов. Вследствие малой постоянной времени заряда и большой постоянной времени разряда, выходное напряжение пикового детектора 1 скачком увеличивается при приходе импульса, имеющего большую амплитуду, чем предыдущий, либо остается практически неизменным в противном случае. При скачкообразном увеличении выходного напряжения пикового детектора 1 на выходе дифференцирующего блока 3 появляется короткий импульс, который осуществляет установку нуля счетчика 7 и опрокидывает триггер 4, разрешая тем самым прохождение счетных импульсов от генератора 9 к счетчику 7. По окончании импульса блок 8 выделения спадов выдает короткий импульс, возвращающий триггер 4 в исходное состояние, вследствие чего процесс счета прекращается. При приходе импульса с большей амплитудой процесс повторяется. В конце интервала измерения в счетчике 7 оказывает 5 1 о 15 2 О 25 зо354 О 45 50 55 ся зафиксированной длительность импульса, имевшего наибольшую амплитуду, а на выходе пикового детектора 1постоянное напряжение, соответствующее максимальной амплитуде импульса.Длительность интервала измерениявыбирается большей, чем максимальновозможная длительность пачки и задается блоком 10 управления, Исследуемая пачка импульсов поступает на второй вход блока 10 управления. С приходом первого импульса пачки каскадно включенные счетчики блока 10управления, начинают подсчет импульсов генератора 9, По истечении промежуткавремени, соответствующегоинтервалу измерения, дешифратор блока10 управления последовательно вырабатывает команды, которым накопительнаяемкость пикового детектора 1 подключается к блоку отсчета амплитуд, про"исходит разряд этой емкости и разрешается индикация длительности импульса с максимальной амплитудой,После выдачи команды, разрешающейиндикацию, блок 10 управления возвращается в исходное состояние. Блок10 управления может работать ссинхронизацией от внешнего источоника импульсов,Предлагаемое устройство обладает расширенными функциональными возможностями и позволяет непосредственно и одновременно оценить амплитуду и длительность самого "опасного" импульса в пачке. Формула изобретениУстройство для измерения параметров импульсных сигналов, содержащее пиковый детектор, вход которого соединен с шиной исследуемого сигнала, а выход - с первым входом блока отсчета амплитуд, триггер, первый вход которого подключен к входам установки нуля счетчика импульсов, а выход - к первому входу ключа, второй вход которого связан с выходом генератора счетных импульсов, а выход - со счетным входом счетчика импульсов, выходы которого соединены с информационными входами блока индикации длительности, о т л и ч а ю щ е е с я тем, что, с целью расширения Функциональных воэможностей, оно снабжено дифференцирующим блоком, блоком выделения5 924 б 25 6 спадов импульсов и блоком управления, гера, первым входом соединенного первый вход которого подключен к с выходом дифференцирующего блока, выходу генератора счетных импульсов, вход которого подкйючен к выходу первый и второй выходы - к управ- пикового детектора. ляющим входам блока отсчета ампли- зтуд, третий выход " к управляюще- Источники информации, му входу блока индикации длитель- принятые во внимание при экспертизе ности, а второй вход - к щине ис. Офенгенден Р.Г. Цифровой изме- следуемого сигнала и входу блока вы- ритель параметров импульсных сигнаделения спадов импульсов, выход ко о лов. Изд-во АН СССР, И 1968 .торого связан с вторым входом триг-прототип). Составитель Л.Сотник Техред Ж. Кастелевич рректор Н.Швыдкая актор Н,Ковалев одписное 719о комитетаи открытийРаушская н/63 Тираж ВНИИПИ Государственно по делам изобретений 113035, Москва, 1-35,аз 2
