Стенд для усталостных испытаний образцов на кручение

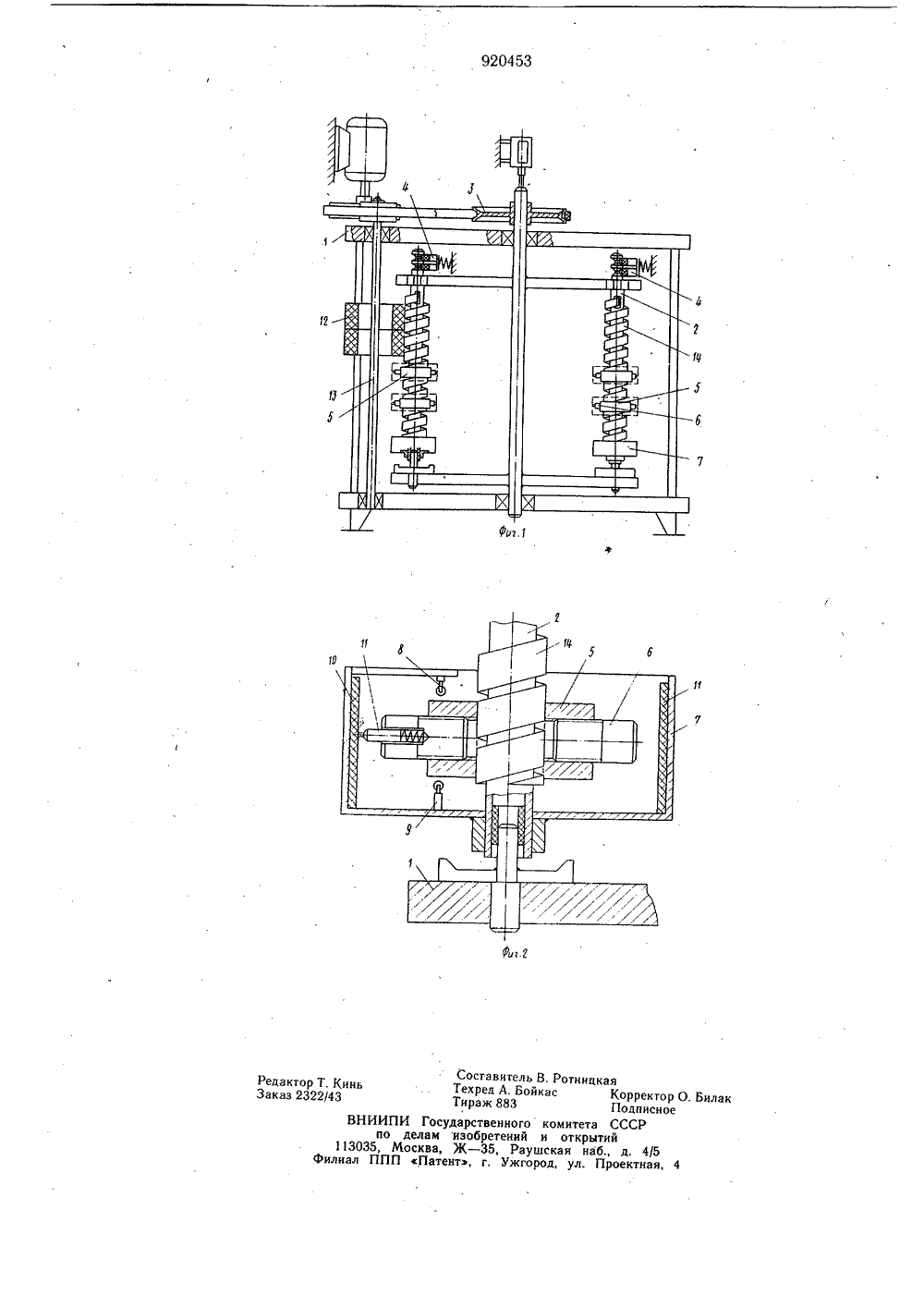

,92 Республи К АВ ТОРС СВИДЕТЕЛЬСТВУ 1) Дополнительное 2) Заявлено 10.07.8 вт. свид-ву(23) Приоритет -Х 3/32 и-Гасударственный квмктет СССР ао делам кэебретеккк. и аткрмткй.04.82. Бюллетеньпубликовано ата опубликования описания 25.04.82(72) Авторы изобретени Мавлюдов, А. А. Мухамедов, А. К, Херсонский и Научно-производственное объединени и автоматизации производства машин Технологявител 4) СТЕНД. ДЛЯ УСТАЛОСТНБ(Х ИСПЫТАН ОБРАЗЦОВ НА КРУЧЕНИЕ нных предельных новленными в касдля взаимодейторцами дисков, кручения размевой поверхности етствующих груиксаторами зада формаций, уста едназначенными тветствующи ми страторов угла нутренней боко ерья - на соот грузам, и ф значений д сетах и пр ствия с со шкалы рег щены на кассет, а и%Изобретение относится к испытательнойтехнике и может быть использовано дляустал остных испытаний образцов в видевитых пружин.Известен стенд для усталостных испытаний образцов на кручение, содержащийраму, установленный на раме привод вращения, узел крепления образцов, связанныйс приводом, и регистраторы угла кручениясо шкалами и перьями 11.Недостатками этого стенда являются его 10ограниченные технологические возможности,так как он позволяет создавать заданныевеличины нагружения по длине образца иосуществить мягкое нагружение,Целью изобретения является расширениетехнологических возможностей стенда при, 15испытании образцов пружин путем создания заданного закона нагружения по длинеобразца.Для достижения указанной цели стендснабжен грузами в виде дисков с регулируемым моментом инерции, предназначенными для крепления их по длине испытуемого образца, трубчатыми кассетами, размещенными на узле крепления коаксиально Кроме того, стенд снабжен предназначенными для взаимодействия с образцом абразивным контртелом, вал которого связан с приводом,На фиг. 1 изображена схема описываемого стенда; на фиг. 2 - кассета с грузом и регистратором угла кручения.Стенд содержит раму 1, узел 2 крепления образцов, установленной на раме 1 привод 3 вращения узла 2 крепления, включающий исполнительный механизм с внешним и внутренним клиноременным зацеплением 4, обеспечивающим вращение узла 2 за один оборот привода 3 в разные стороны, грузы 5 в виде дисков с регулируемым с помощью винтов 6 моментом инерции, трубчатые кассеты 7 с кольцевыми крышками, закрепляемые на узле 2 крепления образцовкоаксиально грузам 5, фиксаторы 8 и 9 заданных предельных значений образца, установленные в кассетах 7 на крышках и предназначенные для взаимодействия с соответствующими торцами грузов 5, и регистраторы угла кручения, шкалы 10 которых размещены на внутренних боковых поверхностях кассет 7, а перья 11 - на соответствующих грузах 5. Кроме того, стенд содержит предназначенное для взаимодействия с образцом абразивное контртело 12, вал 13 которого связан с приводом 3.Стенд работает следующим образом, Образец 14 в виде витой пружины закрепляется одним концом на узле 2 его крепления. В заданных местах по длине образца 14 и на свободный его конец закрепляют грузы 5, а коаксиально им на узле 2 крепления образца 14 закрепляют кассеты 7. Выставляют фиксаторы 8 и 9 относительно торцов грузов 5 для фиксации заданных предельных значений деформации образца 14. Затем включают привод 3, который, поворачивая узлы 2 крепления образца 14, вводит во взаимодействие испытательный механизм, клиноременное зацепление 4 которого поворачивает узел 2 за один оборот привода на один оборот в одну и другую сторону вокруг продольной оси образца. При врашении узла 2 образец 14 нагружается инерционными силами от вращения грузов 5, и по его длине создается заданный закон нагружения. Величина угла закручивания на каждом участке записывается с помощью перьев 1,1 по шкалам 10 регистраторов угла кручения. Заданный закон изменения деформации во время каждого оборота узла 2 крепления образца 14 регулируется величиной момента инерции с помощью винтов з 5 6. Для имитации влияния внешних воздействий на образец 14 служит контртело 12, которое периодически взаимодействует с образцом 14 на заданных участках по его длине.Описанный стенд позволяет получать заданные законы нагружения по длине образцов витых пружин за счет размещения грузов с заданным моментом инерции вдоль образца.Формула изобретения1, Стенд для усталостных испытаний образцов на кручение, содержащий раму, установленный на раме привод вращения, узелкрепления образцов, связанный с приводом,и регистраторы угла кручения со шкаламии перьями, отличающийся тем, что, с цельюрасширения технологических возможностейстенда при испытании образцов пружин путем создания заданного закона нагруженияпо длине образца, он снабжен грузами ввиде дисков с регулируемым моментом инерции, предназначенными для крепления ихпо длине испытуемого образца, трубчатымикассетами, размещенными на узле крепления коаксиально грузам, и фиксаторами заданных предельных значений деформаций,установленными в кассетах и предназначенными для взаимодействия с соответствуюгцими торцами дисков, шкалы регистраторов угла кручения размещены на внутренней боковой поверхности кассет, а перья -на соответствующих грузах.,2. Стенд по п. 1, отличающийся тем, чтоон снабжен предназначенным для взаимодействия с образцом абразивным контртелом, вал которого связан с приводом.ИстОчники информации,принятые во внимание при экспертизе1, Серенсен С, В, и др. Динамика машин при испытании на усталость. М., Машиностроение, 1962, с, 35 (прототип).едактоР Т, Киаказ 2322/43ВНИИПИ Государств по делам изобр 113035 Москва Ж 3 илиал ППП Патент, гСоставитель В. РТехред А. БойкасТираж 883 енного ком тений и о 5, РаушскаУжгород,ннцкаяКорректор О БилаПодписноетета СССРкрытийнаб., д, 4/5Ул. Проектная, 4
