Устройство для обрезки деревьев

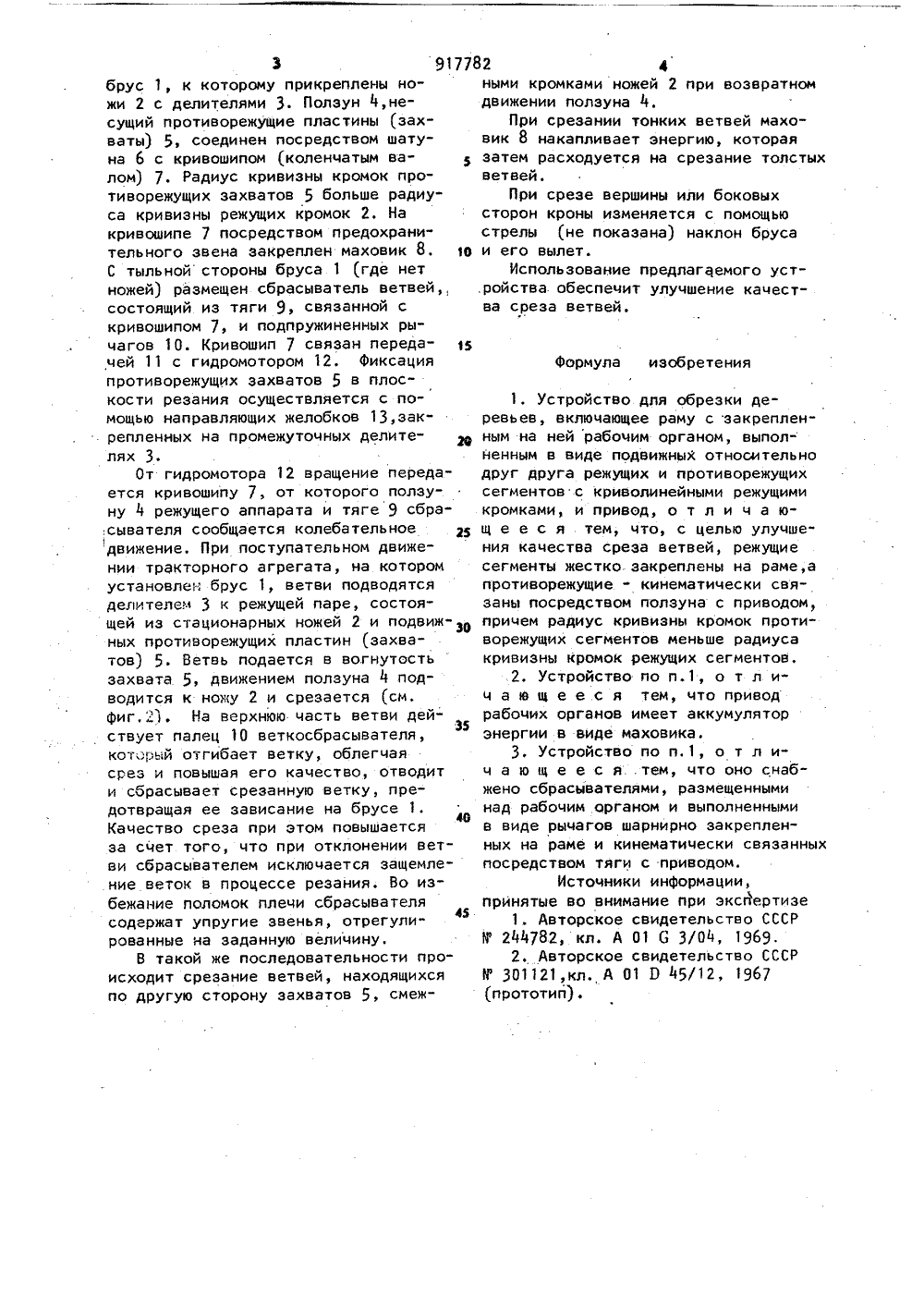

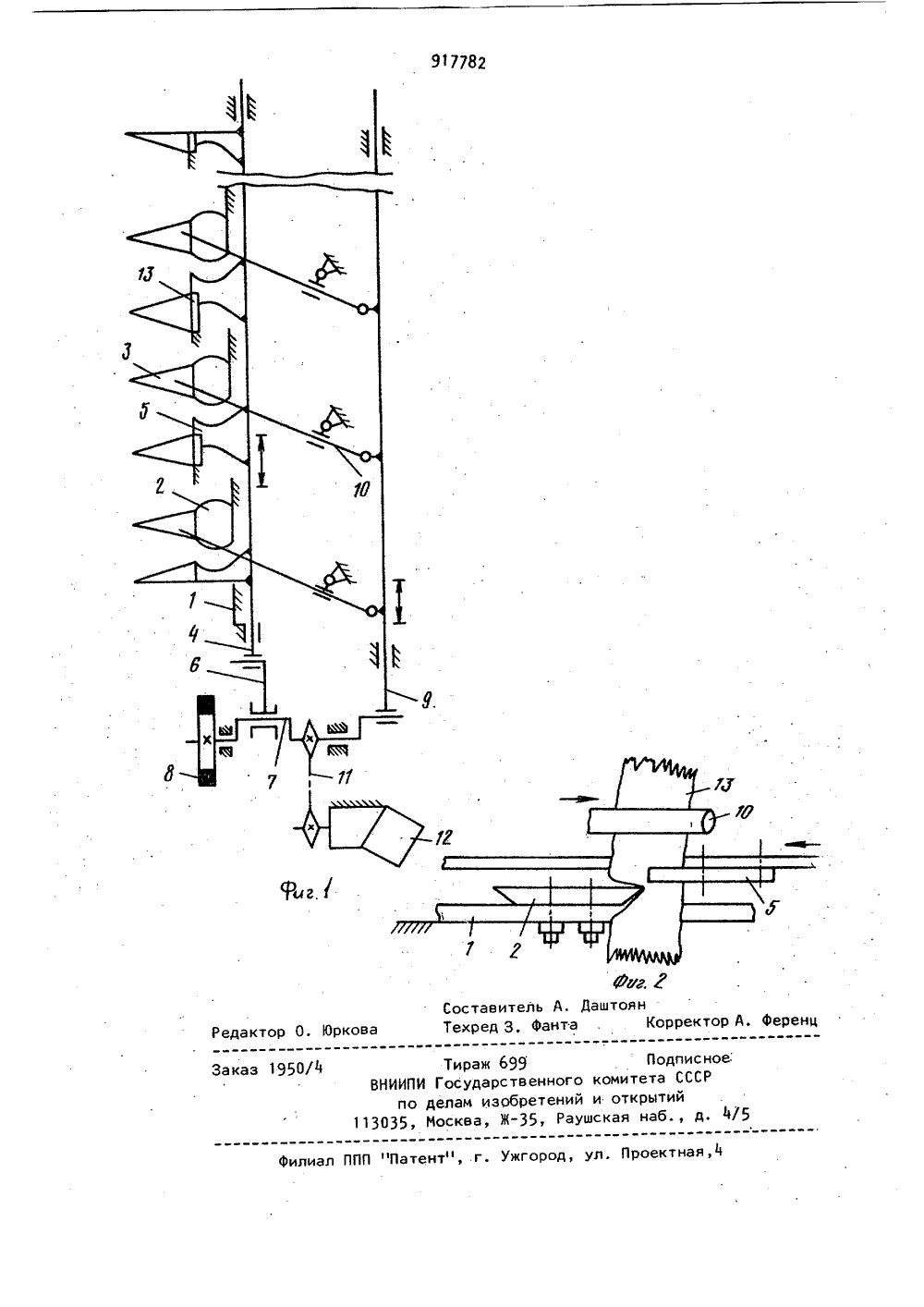

(5 Й) УСТРОЙСТВО ДЛЯ ОБРЕЗКИ ДЕРЕВЬЕ 0 Изобретение относится к сельско-хозяйственному машиностроению, в частности к устройствам для механизированной обрезки ветвей при фор" мировании крон деревьев.Известно устройство для среза вет. вей при механизированной контурной обрезке, содержащее брус, на котором установлен режущий аппарат в виде ряда дисковых пил 1.Недостатком этого устройства является низкое качество среза, особенно тонких гибких ветвей. Известно также режущее устройство, содержащее раму с закрепленным1 на ней рабочим органом, выполненным в аиде подвижных относительно друг друга режущих и противорежущих сегментов с криволинейными режущими кромками, и привод 2.Недостатком известного устройства является низкое качество среза толстых ветвей. Целью изобретения является улучшение качества среза .ветвей.Цель достигается тем, что в предлагаемом устройстве режущие сегменты жестко закреплены неподвижно на раме, а противорежущие - кинематически связаны посредством ползуна с при- . водом, причем радиус кривизны кромок противорежущих сегментов меньше радиуса кривизны кромок режущих сег" ментов. Кроме того, привод рабочих органов имеет аккумулятор энергии в виде маховика. Устройство также снабжено сбрасывателями, размещенны" ми над рабочим органом и выполненными в виде рычагов, варнирно закрепленных на раме и кинематически связанных посредством тяги с приводом,На фиг. 1 схематически изображе" но предлагаемое устройство, план;на фиг. 2 - один сегментный участок в момент резания, вид спереди.Предлагаемое устройство включает подвижно закрепленный на стреле3 9177 брус 1, к которому прикреплены ножи 2 с делителями 3. Ползун 4,несущий противорежущие пластины (захваты) 5, соединен посредством шатуна 6 с кривошипом (коленчатым валом) 7. Радиус кривизны кромок противорежущих захватов 5 больше радиуса кривизны режущих кромок 2. На кривошипе 7 посредством предохранительного звена закреплен маховик 8. 1 ф С тыльной стороны бруса 1 (где нет ножей) размещен сбрасыватель ветвей состоящий из тяги 9, связанной с кривошипом 7, и подпружиненных рычагов 10. Кривошип 7 связан передачей 11 с гидромотором 12. Фиксация противорежущих захватов 5 в плоскости резания осуществляется с помощью направляющих желобков 13,закрепленных на промежуточных делителях 3.От гидромотора 12 вращение передается кривошипу 7, от которого полэуну 4 режущего аппарата и тяге 9 сбра,сывателя сообщается колебательное движение, При поступательном движении тракторного агрегата, на котором установлен брус 1, ветви подводятся делителем 3 к режущей паре, состоящей из стационарных ножей 2 и подвиж- з ных противорежущих пластин (захватов) . Ветвь подается в вогнутость захвата. 5, движением ползуна 4 подводится к ножу 2 и срезается (см, фиг,Л, На верхнюю часть ветви дей 35 ствует палец 10 веткосбрасывателя, который отгибает ветку, облегчая срез и повышая его кацество, отводит и сбрасывает срезанную ветку, предотвращая ее зависание на брусе 1. Качество среза при этом повышается эа счет того, что при отклонении ветви сбрасывателем исключается защемление веток в процессе резания. Во избежание поломок плечи сбрасывателя45 содержат упругие звенья, отрегулированные на заданную величину.В такой же последовательности происходит срезание ветвей, находящихся по другую сторону захватов 5, смеж 82 4ными кромками ножей 2 при возвратном движении ползуна 4.При срезании тонких ветвей маховик 8 накапливает энергию, которая затем расходуется на срезание толстых ветвей,При срезе вершины или боковых сторон кроны изменяется с помощью стрелы (не показана) наклон бруса и его вылет.Использование предлагаемого уст.ройства обеспечит улучшение кацества среза ветвей. Формула изобретения 1. Устройство для обрезки деревьев, включающее раму с закрепленным на ней рабочим органом, выполненным в виде подвижных относительнодруг друга режущих и противорежущихсегментов с криволинейными режущимикромками, и привод, о т л и ч а ющ е е с я тем, что, с целью улучшения кацества среза ветвей, режущиесегменты жестко закреплены на раме,апротиворежущие - кинематически связаны посредством ползуна с приводом,причем радиус кривизны кромок противорежущих сегментов меньше радиусакривизны кромок режущих сегментов.2, Устройство по п.1, о т л ич а ю щ е е .с я тем, что приводрабочих органов имеет аккумуляторэнергии в виде маховика.3, Устройство по и. 1, о т л ич а ю щ е е с ятем, что оно снабжено сбрасывателями, размещенныминад рабочим органом и выполненнымив виде рычагов шарнирно закрепленных на раме и кинематически связанныхпосредством тяги с приводом.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРйф 244782, кл. А О 1 С 3/04, 19692, Авторское свидетельство СССРй 301121,кл, А 01 0 45/12, 1967
