Сетчатый купол

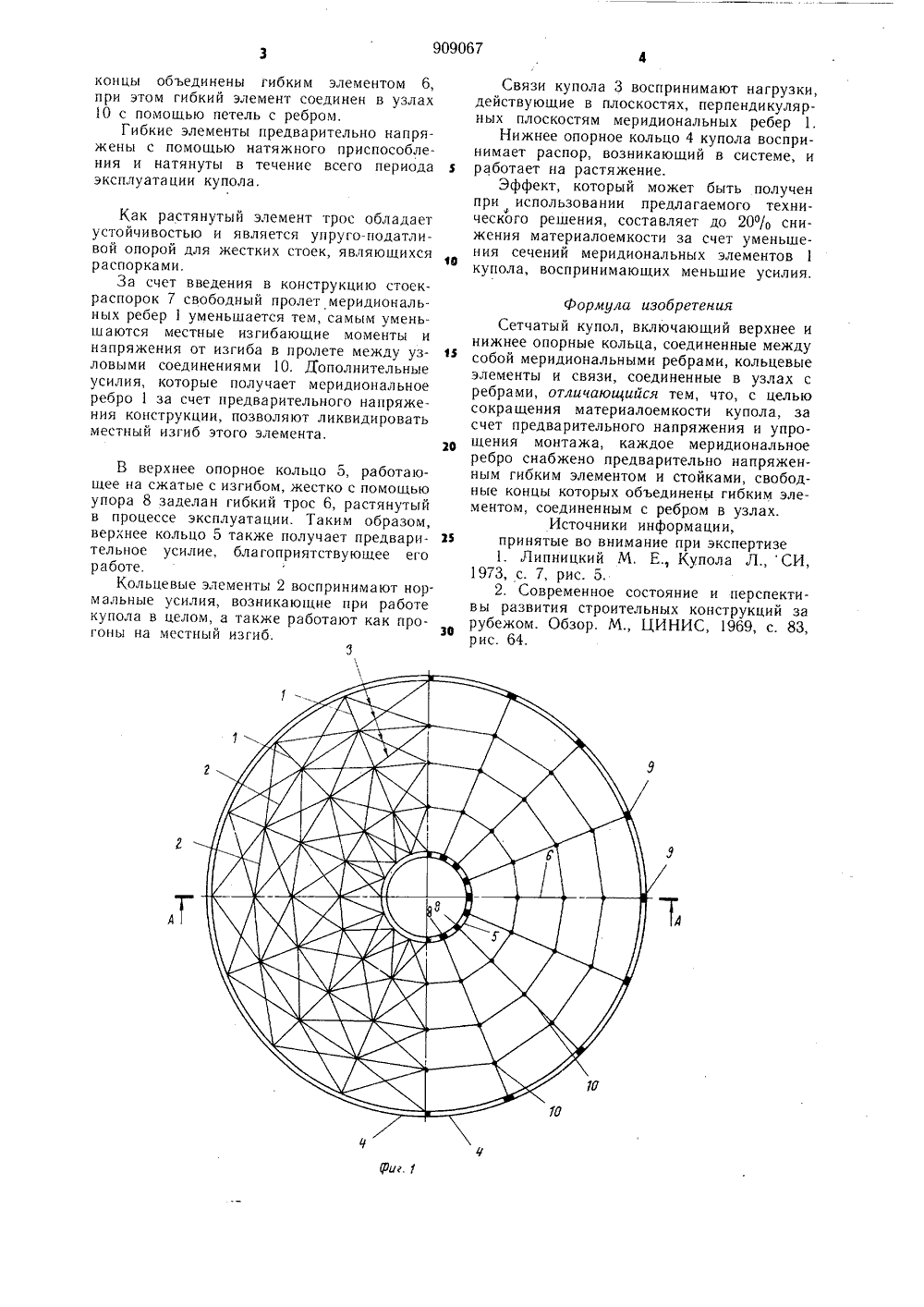

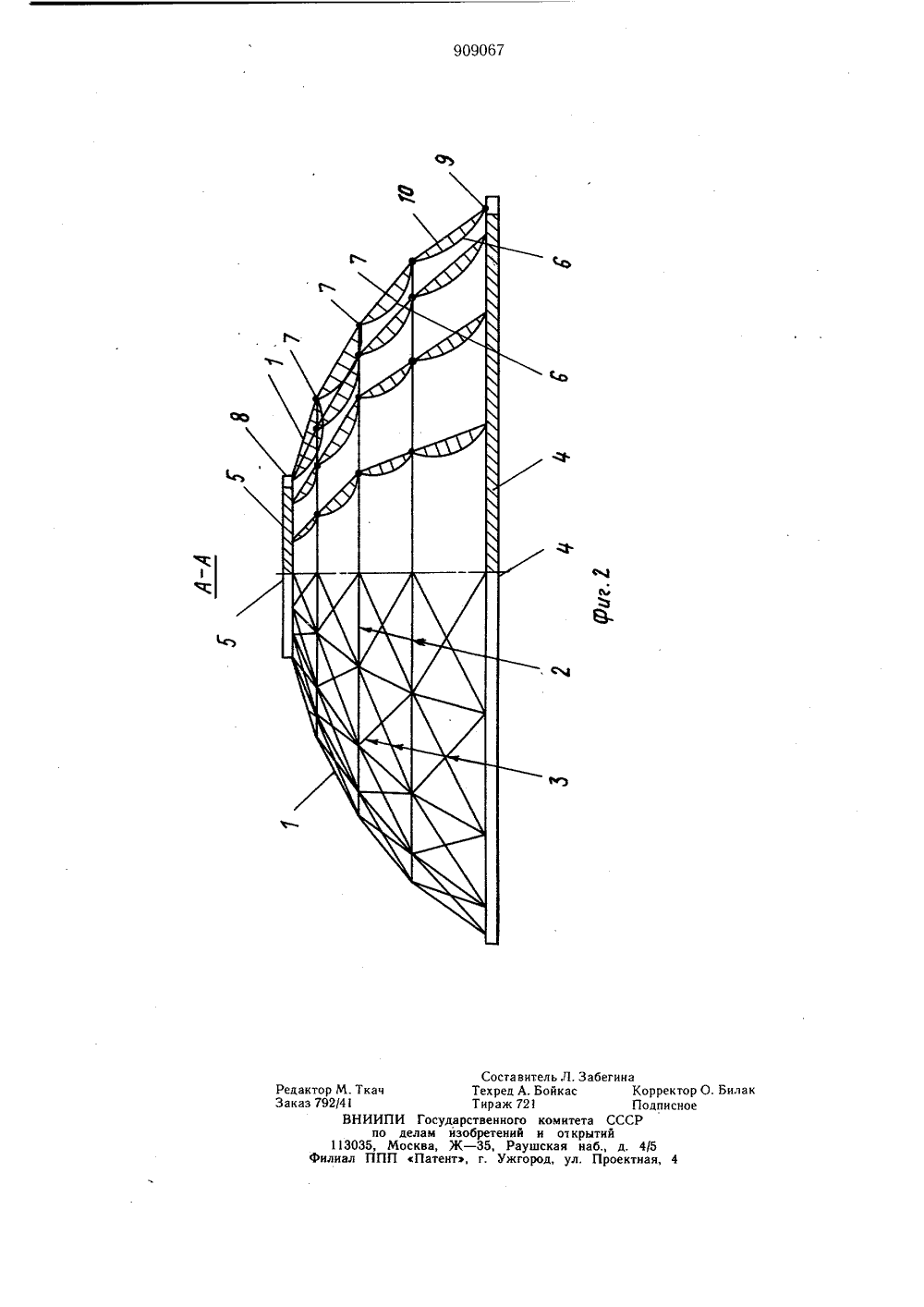

909067 ОП ИСАНИЕИЗЬБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспубликОпубликовано 28.02.82. Бюллетень8Дата опубликования описания 05.03.82 по делам нэебретеннй н открытий. К. Козьмина,нградскнй ордена Ленина институт анжетранспорта им. акад. В. Н. бразЯВЮвЮНЭ 1) Заявит 4) СЕТЧАТЫЙ КУПОЛ иг. 1.включает м цевые элемент ижнее опорно гибкие элеме Наиболее .близки ляется сетчатый куп нее. и нижнее опорн между собой мери кольцевые элементы узлах с ребрами 12Недостатком это большой расход ме ные ребра и кольца.Цель изобретения риалоемкости купола ного напряжения и м к предлагаеол, включаюые кольца, соедиональнымии связи, соеди мому явщий верхдиненные ребрами, ненние в го решенталла на ляетсяиональ - сокращение матеза счет предварительпрощение монтажа. миа св Изобретение относится к строительству и предназначено для покрытий зданий и сооружений круглых или многоугольных в плане.Известен сетчатый купол, включающий стержневые элементы, объединенные между собой в узлах с образованием сетки из замкнутых ячеек, и нижнее опорное кольцо, соединенное с сеткой стержневых элементов 11.Недостатками этой конструкции являются большой расход материалов и сложность монтажа из-за большого количества узлов, в которых объединены стержневые элементы. Поставленная цель достигается тем, чтов сетчатом куполе, включающем верхнее и нижнее опорные кольца, соединенные между собой меридиональными ребрами, кольцевые элементы и связи, соединенные в уз лах с ребрами, каждое меридиональное ребро снабжено предварительно напряженным гибким элементом и стойками, свободные концы которых объединены гибким элементом, соединенным с ребром в узлах.На фиг. 1 схематически изображен предлагаемый купол, вид в плане; на фиг. 2 - разрез А - А на фСетчатый Купол еридиональные ребра 1, коль ы 2, диагональные связи 3, н е кольцо 4 15 верхнее кольцо 5, нты 6, стойки 7.Гибкий элемент 6 выполнен в виде троса и размещен под ребром 1 внутри купола. Этот гибкий элемент закреплен на верхнем опорном кольце 5 с помощью упора 8, а к нижнему опорному кольцу 4 с помощью натяжного приспособления 9, закрепленного на кольце.Стойки 7 одними конца закрепленына меридиональном ребре, ободные ихконцы объединены гибким элементом 6, при этом гибкий элемент соединен в узлах 10 с помощью петель с ребром,Гибкие элементы предварительно напряжены с помощью натяжного приспособления и натянуты в течение всего периода эксплуатации купола,Как растянутый элемент трос обладает устойчивостью и является упруго-податливой опорой для жестких стоек, являющихся распорками.За счет введения в конструкцию стоек- распорок 7 свободный пролет меридиональных ребер 1 уменьшается тем, самым уменьшаются местные изгибающие моменты и напряжения от изгиба в пролете между узловыми соединениями 10. Дополнительные усилия, которые получает меридиональное ребро 1 за счет предварительного напряжения конструкции, позволяют ликвидировать местный изгиб этого элемента.В верхнее опорное кольцо 5, работающее на сжатые с изгибом, жестко с помощью упора 8 заделан гибкий трос 6, растянутый в процессе эксплуатации. Таким образом, верхнее кольцо 5 также получает предварительное усилие, благоприятствующее его работе.Кольцевые элементы 2 воспринимают нормальные усилия, возникающие при работе купола в целом, а также работают как прогоны на местный изгиб. Связи купола 3 воспринимают нагрузки,действующие в плоскостях, перпендикулярных плоскостям меридиональных ребер 1.Нижнее опорное кольцо 4 купола воспринимает распор, возникающий в системе, и з работает на растяжение.Эффект, который может быть полученпри использовании предлагаемого технического решения, составляет до 20% снижения материалоемкости за счет уменьшения сечений меридиональных элементов 1 купола, воспринимающих меньшие усилия. формула изобретенияСетчатый купол, включающий верхнее инижнее опорные кольца, соединенные междусобой меридиональными ребрами, кольцевыеэлементы и связи, соединенные в узлах сребрами, отличающийся тем, что, с цельюсокращения материалоемкости купола, засчет предварительного напряжения и упрощения монтажа, каждое меридиональноеребро снабжено предварительно напряженным гибким элементом и стойками, свободные концы которых объединены гибким элементом, соединенным с ребром в узлах.Источники информации,2 З принятые во внимание при экспертизе1. Липницкий М. Е., Купола Л., СИ,1973, с. 7, рис. 5.2, Современное состояние и перспективы развития строительных конструкций зарубежом. Обзор. М., ЦИНИС, 1969, с. 83,рис. 64,Составитель.Л. ЗабегинаТехред А. Бойкас КТираж 721 Птвенного комитета СССРретений и от крытий35, Раушская наб., д. 41г. Ужгород, ул. Проектна Редактор М. Ткач Заказ 792/4 ВНИИП по 113035,филиал ПП
