Берегоукрепительное сооружение

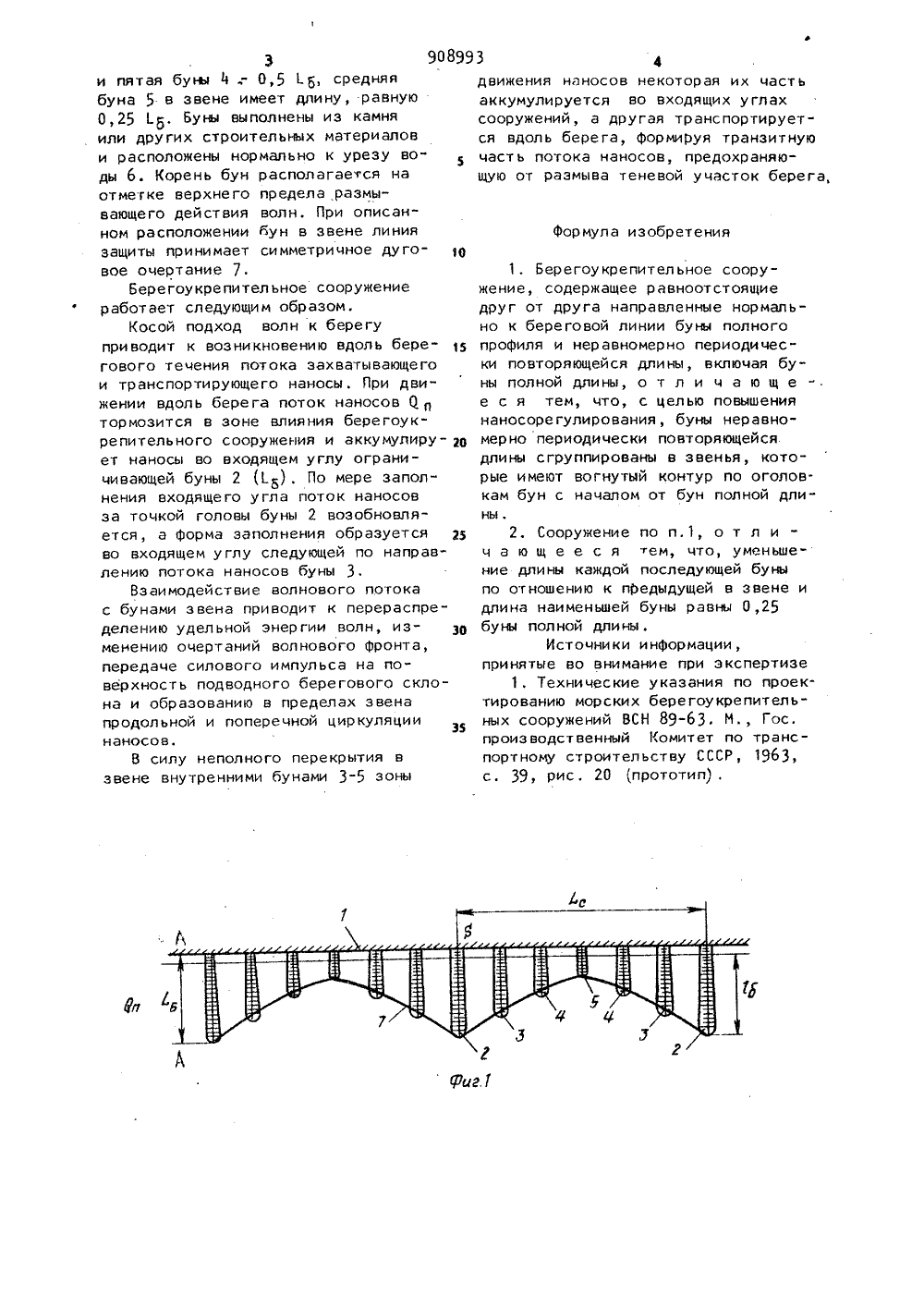

Союз Советски кСоциалистическикРеспублик Оп ИСАНИЕ ИЗОБРЕТЕН ИЯ о 1908993 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) Приоритет но делам изобретений и открытийДата опубликования описания 2802 В 2 В.В. Хомицкий, Е.С. Цайтц, Ю,Н. Сокольни и В.Н, Сидорчук(71 ) Заявите Институт гидромеханики АН Украинской СС РЕГОУКРЕПИТЕЛЬНОЕ СООРУЖЕНИЕ ны 0,25 б й втора трет Изобретение относится к строител ству гидротехнических сооружений, в частности для защиты берега от разтыва волнаю открытых водоемов,Из вест но бере гоу кре пител ьное со-ужение, содержащее равноотстоящиеуг от друга направленные нормальк береговой линии буны полного профиля и неравномерно периодически повторяющейся длины, включая буны полной длины ,11Недостатком известного берегоукрепительного сооружения является слабое наносорегулирование.Цель изобретения - повышение нан сорегулирования .Указанная цель достигается тем, что буны неравномерно периодически повторяющейся длинц сгруппированы в звенья, которые имеют вогнутый ко тур ло оголовкам бун с началом от бун полной длины, причем уменьшение длины каждой последующей буны и отношению к предыдущей в звене и дл на наименьше буны рав уны полной длины.На фиг.1 изображена схема берегоукрепительного сооружения, состоящего из двух звеньев бун; на фиг.2- вид буны полного профиля сбоку сечение А-А на фиг.1.Линия 1 берега защищается от раэ. мыва. волнами берегоукрепительным сооружением, выполненным в виде зве" на 1., содержащего семь бун. Звено ограничено по краям бунами 2 полной длины 1и содержит внутренние буны 3 и 4 переменной длины. Буны в звене установлены симметрично относительно средней буны 5, имеющей наименьшую длину. Внутренние буны звена имеют длину, пропорциональную длине ограничивающей буны, и изменяется от края звена к середине с шагом, равным 0,25 , При этом первая и последняя буны 2 звена имеют полную длину я и шестая буны 3 - 0,75 ья9089 3и пятая буны 1: 0,5 ЕБ, средняябуна 5 в звене имеет длину, равную0,25 1., Буны выполнены из камняили других строительных материалови расположены нормально к урезу во 5ды 6. Корень бун располагается наотметке верхнего предела размывающего действия волн. При описанном расположении бун в звене линиязащиты принимает симметричное дуговое очертание 7.Берегоукрепительное сооружениеработает следующим образом.Косой подход волн к берегуприводит к возникновению вдоль берегового течения потока захватывающегои транспортирующего наносы, При движении вдоль берега поток наносов 1 итормозится в зоне влияния берегоукрепительного сооружения и аккумулиру- щоет наносы во входящем углу ограничи вающей буны 2 ( Б), По мере заполнения входящего угла поток наносовза точкой головы буны 2 возобновляется, а Форма заполнения образуется дво входящем углу следующей по направлению потока наносов буны 3,Взаимодействие волнового потокас бунами звена приводит к перераспределению удел ьной энер гии волн, из- зоменению очертаний волнового фронта,передаче силового импульса на поверхность подводного берегового склона и образованию в пределах звенапр одоп ьной и попер е чной цир куляци и35наносов.В силу неполного перекрытия взвене внутренними бунами 3-5 зоны 93 4движения наносов некоторая их часть аккумулируется во входящих углах сооружений, а другая транспортируется вдоль берега, формируя транзитную часть потока наносов, предохраняющую от размыва теневой участок берега,Формула изобретения1. Берегоукрепительное сооружение, содержащее равноотстоящиедруг от друга направленные нормально к береговой линии буны полногопрофиля и неравномерно периодически повторяющейся длины, включая буны полной длины, о т л и ч а ю щ ее с я тем, что, с целью повышениянаносоре гулирования, буны нер а вномерно периодически повторяющейсядлины сгруппированы в звенья, которые имеют вогнутый контур по оголовкам бун с началом от бун полной дли"ны.2, Сооружение по п.1, о т л ич а ю щ е е с я тем, что, уменьше"ние длины каждой последующей буныпо отношению к предыдущей в звене идлина наименьшей буны равны 0,25буны полной длины.Источники информации,принятые во внимание при экспертизе1. Технические указания по проектированию морских берегоукрепительных сооружений ВСН 89-63, М., Гос.производственный Комитет по транспорт ному строит ел ь ст ву С С С Р, 196 3,с. 39, рис. 20 (прототип) .908993 А-ДСоставитель Л. Лебедев Редактор И. Ковальчук Техред Ж,Кастелевич Корректор С.Щомак Заказ 781/37 Тираж 711 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Рауаская наб., д.М 5Филиал ППП "Патент", г.ужгород, ул.Проектная
