Формирователь импульсов

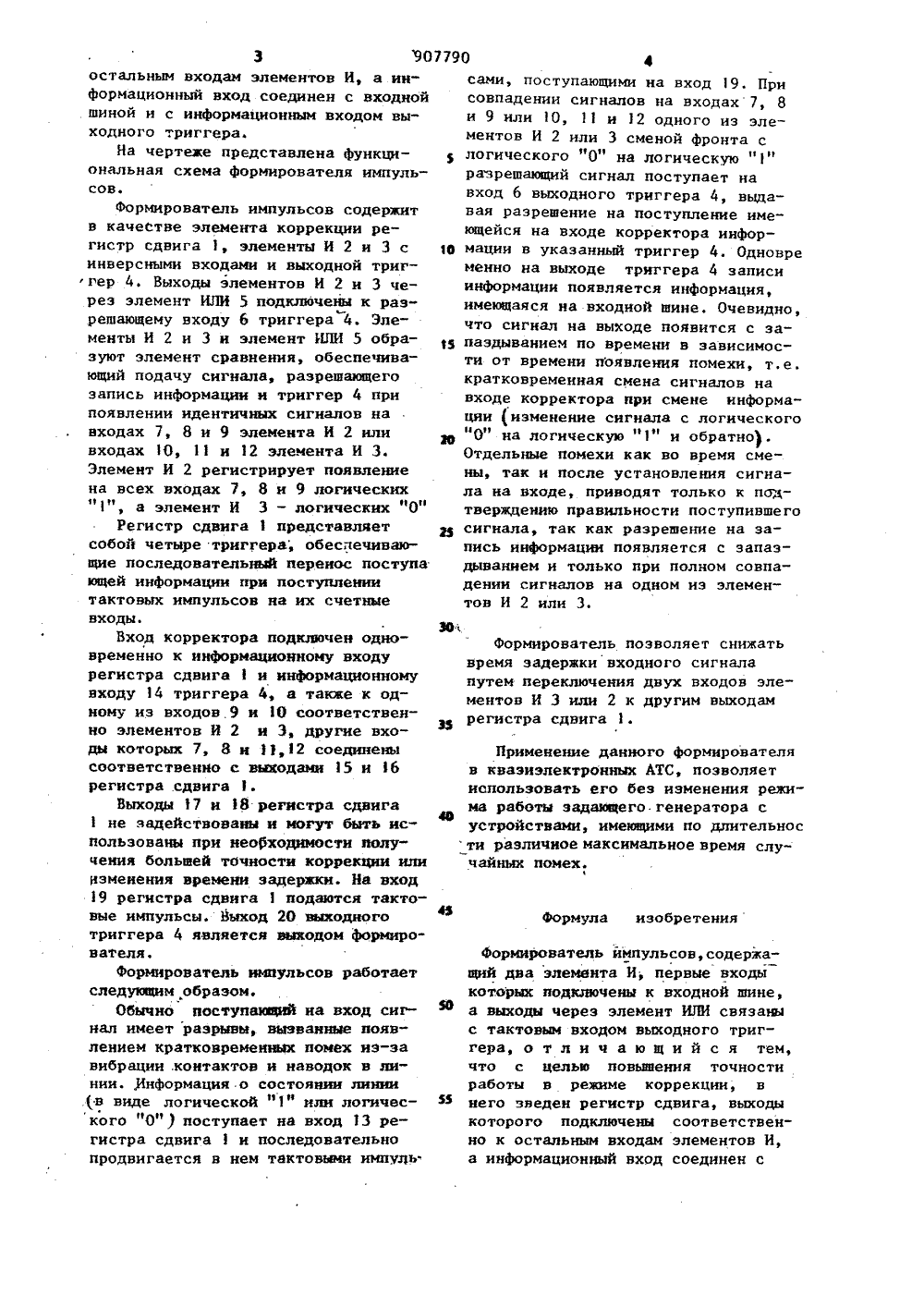

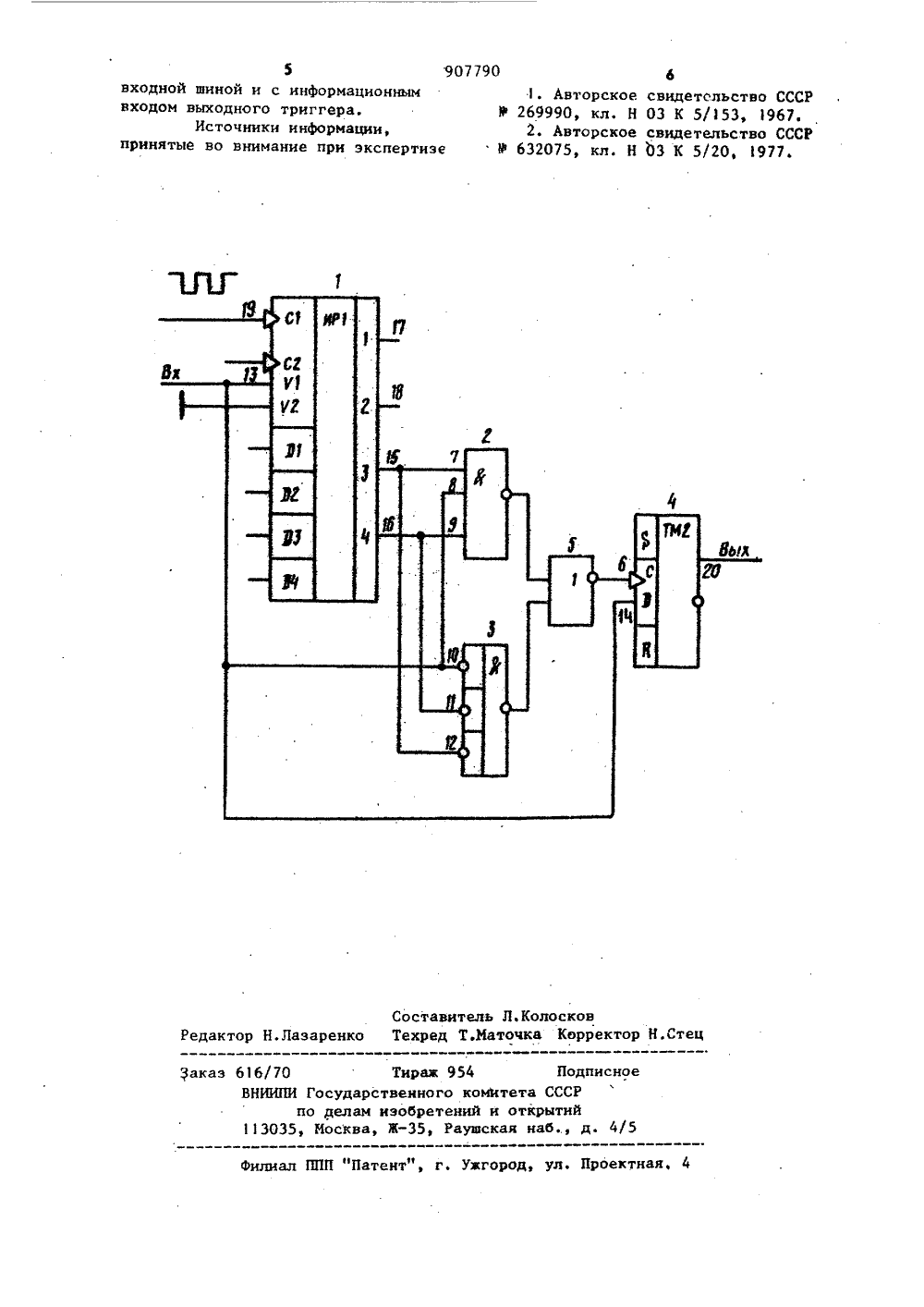

(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использовано в автоматических телефонных станциях и в частности в.квазиэлектронных станциях в качестве корректора импульсов, а также в различных устройствах автоматики.Известен корректор импульсов,выполненный на двух каналах коррекция, каждый из которых содержит триггер и схему совпадения на общий выходной триггер. Коррекция осуществляется при помощи двух серий тактовых импульсов, первая нз которых подается на выходы триггеров, а вторые - на входы схем совпадения каждого из каналов. Выходной сигнал снимается с общего триггера 1. Недостатком данного корректора импульсов является нестабильность коррекции импульсов эа счет использования двух серий тактовых импульсов. Наличие двух серий тактовых импульсов значительно усложняет устройство,Наиболее близким на техническойсущности к изобретению. является Формирователь импульсов 2 , содержаф щий два элемента И и выходной триггер, ко входу которого подключенэлемент ИЛИ.Существенным недостатком данногоФормирователя является пониженнаяпомехозащищенность нз-за невозможности регулировки коррекции без изменения периода следования тактовыхимпульсов.Цель изобретения " повьапение точности работы в режиме коррекции.Поставленная цель достигается тем,что в 4 юрмирователь импульсов, содержащий два. элемента И, первые входыкоторого подключены к входной ание,ЗОа выходы через элемент ИЛИ связаныс тактовым входом выходного триггерЕвведен регистр сдвига, выходы которого подключены соответственно к3 9 О остальным входам элементов И, а инФормационный вход соединен с входной шиной и с информационным входом выходного триггера.На чертеже представлена Функциональная схема формирователя импульсов.Формирователь импульсов содержит в качестве элемента коррекции регистр сдвига 1, элементы И 2 и 3 с инверсными входами н выходной трнггер 4. Выходы элементов И 2 и 3 через элемент ИЛИ 5 подключены к разрешающему входу 6 триггера 4. Элементы И 2 н 3 и элемент ИЛИ 5 образуют элемент сравнения, обеспечивающий подачу сигнала, разрешающего запись информации и триггер 4 при появлении идентичных сигналов на входах 7, 8 и 9 элемента И 2 илн входах 1 О, 11 и 12 элемента И 3. Элемент И 2 регистрирует появление на всех входах 7, 8 и 9 логических "1", а элемент И 3 - логических "О"Регистр сдвига 1 представляет собой четыре триггера; обеспечивающие последовательный перенос поступа ющей информации при поступлении тактовых импульсов на их счетные входы,Вход корректора подключен одновременно к информационному входу регистра сдвига 1 и информационному входу 14 триггера 4, а также к одному нз входов 9 и 10 соответственно элементов И 2 и 3, другие входы которых 7, 8 и 1112 соединены соответственно с выходами 15 и 1 б регистра сдвига 1.Выходы 7 н 18 регнстра сдвига 1 не задействованы н могут быть использованы при неорходнмости получения большей точности коррекции или изменения времени задержжи. На вход 19 регистра сдвига 1 подаются тактовые импульсы. Йыход 20 выходного триггера 4 является выходом Формирователя.Формирователь импульсов работает следующим образом.Обычно поступающий на вход сигнал имеет разрывы, вызванные ноявленнем кратковременных помех из-за вибрации контактов и наводок в линии.,Информация о состоянии линии в виде логической "1 Я нли логического "О" поступает на вход 13 регистра сдвига 1 и последовательно продвигается в нем тактовыми импуль.7790 Формирователь позволяет снижать время задержки входного сигнала путем переключения двух входов элементов И 3 нли 2 к другим выходам регистра сдвига 1. Применение данного Формирователя в квазиэлектронных АТС, позволяет использовать его без изменения режима работы задающего. генератора с устройствами, имеющими по длнтельнос ти различное максимальное время случайных помех,Формула изобретения Формирователь йипульсов,содержащий два элемента И, первые входы которых подключены к входной шине, а выходы через элемент ИЛИ связаны с тактовым входом выходного триггера, о т л и ч а ю щ н й с я тем, что с целью повышения точности работы в режиме коррекции, в него зведен регистр сдвига, выходы которого подключены соответственно к остальным входам элементов И, а информационный вход соединен с 4сами, поступающими на вход 19, Присовпадении сигналов на входах 7, 8и 9 нли О, 1 и 12 одного из элементов И 2 или 3 сменой фронта слогического "0" на логическую "1"разрешающий сигнал поступает навход 6 выходного триггера 4, выдавая разрешение на поступление имеющейся на входе корректора информации в указанный триггер 4. Одновреиенно на выходе триггера 4 записиинформации появляется информация,имеющаяся на входной шине. Очевидно,что сигнал на выходе появится с запаздыванием по времени в зависимости от времени появления помехи, т.е.кратковременная смена сигналов навходе корректора нри смене информации (изменение сигнала с логического"О" на логическую "1" н обратно).Отдельные помехи как во время смены, так и после установления сигнала на входе, приводят только к подтверждению правильности поступившегосигнала, так как разрешение на запись информации появляется с запаздыванием н только прн полном совпадении сигналов на одном из элементов И 2 нли 3,907790 Составитель Л.Колосковактор Н.Лазаренко Техред Т.Иаточка Корректор Н.Стец Подпнсно митета СССР и открытийкая наб , д. 4/ каз 61 б/70 ВНТираж 954 ИИПИ Государственного к по делам изобретений 035, Иосква, Ж, Раувектная, 4 ал ППП "Патент", г. Ужгород, ул 5входной шиной и с информационнымвходом выходного триггера.Источники информации,принятые во внимание при экспертизе 61. Авторское свидетсльство СССР У 269990, кл. Н 03 К 5/153, 19672. Авторское свидетельство СССР В 632075, кл. Н 03 К 5/20, 1977.
