Сепаратор для сыпучих материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

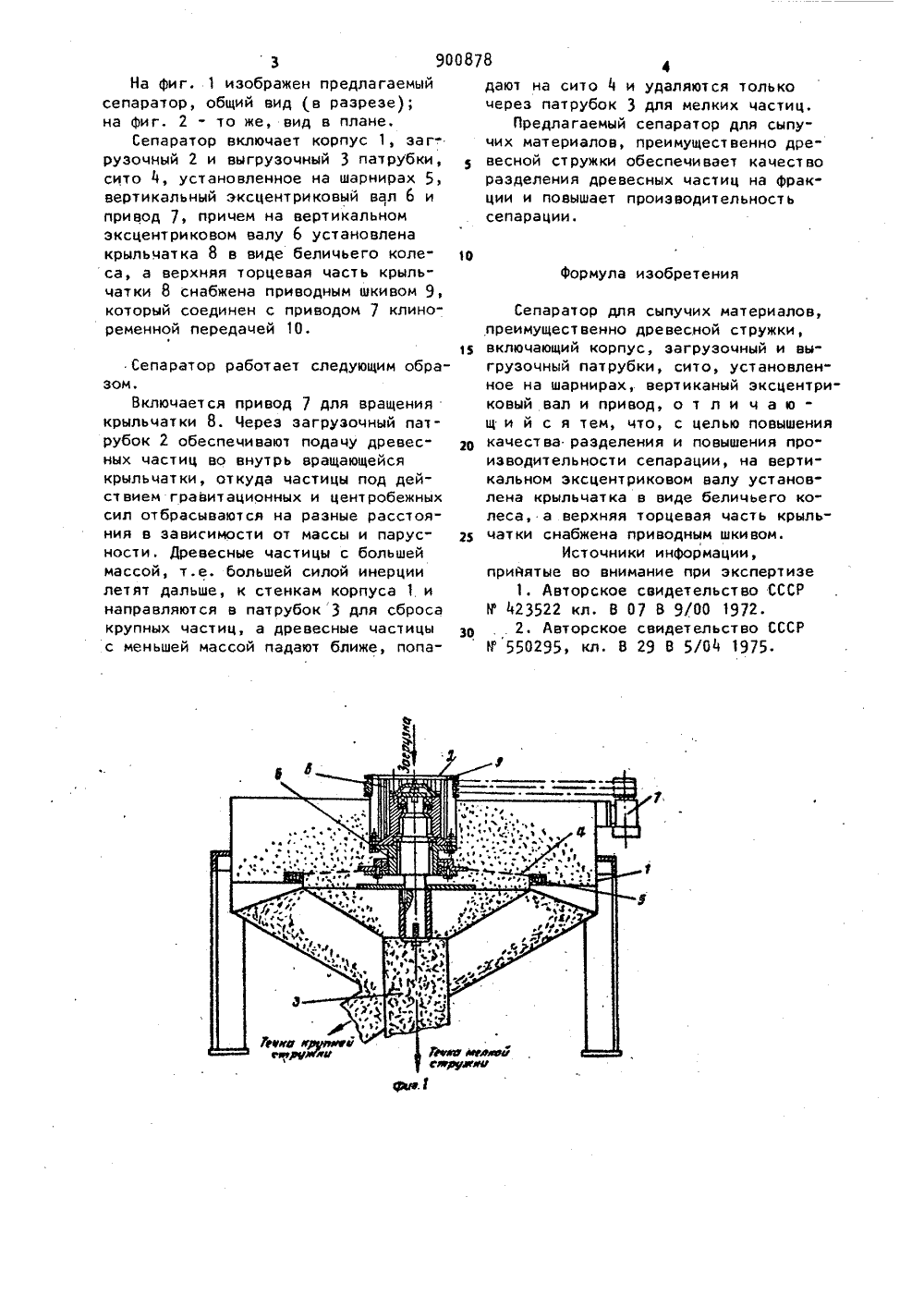

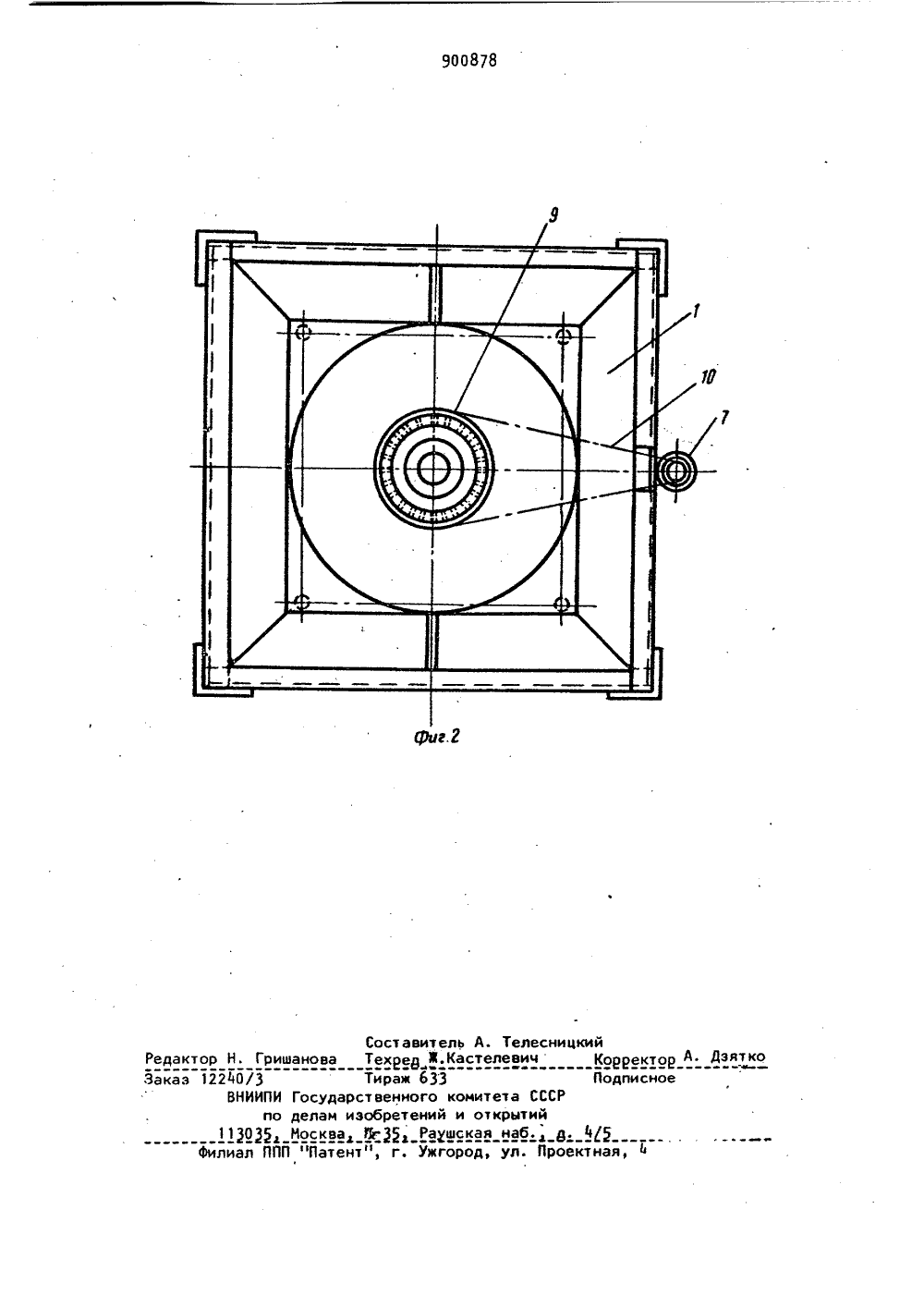

Союз СоветскихСоциапистичвсиихРвспубпни ОП ИСАЙ ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 900878(23)приоритетОпубликовано 30, О 1. 82 бюллетень МДата опубликования описания ,30.01,82(5 )М. Кл. В 07 В 13/00В 29 3 5/04 ЯЪеуааретеахыЯ камктет СССР ао делам изобретений к открытейчфилиал1 Специализированного проектн 4 кьндтруктарск технологического бюро Всесоюзного на ч о-и оизводствеоб 7 Заявнтел ъединения "Союзнаучплитпфрм" 4/ СЕПАРАТОР ДЛЯ СЫПУ 4 ИХ ИАТЕРИАЛОВ те тносится к се х частиц струи может быт брабатывающей изготовлении арат шаетсяпроизает заам для ы, опи еве к при- променено ерев и пр енн ся с корпурубки,ахал и а явпрое ка прои ся тем,овом рцева одным ных плит.Известны сепарирующие устройства, использующие принцип механического бросания, согласно которому более тяжелые частицы, брошенные с определенной скоростью, летят дальше; чем легкие, На этом принципе работает,3сепаратор, состоящий из бункера с загрузочным устройством ленточного ускорителя, разделительной течки, в которой установлена решетка с изменяемым углом наклона, и телескопического отсасывающего патрубка 1)Недостатком этого сепаратора является то, что часть поданных частиц на ускоритель поднимается, начинает витать над потоком материала, не набрав необходимой скорости, что особенно относится к мелким частицам и пыли. В результате этого нарупроцесс сепарации, снижаетсяводительность и резко возрастпыленность окружающей среды.Известен также сепаратор дф пучих материалов, преимущестдревесной стружки, включающиизагрузочный и выгрузочный патсито, установленное на шарнирвертикальный эксцентриковый впривод 1.23.Недостатками этого сепаратляются низкое качество и малаизводительность сепарации. Цель изобретения - повышен чества разделения и повышение водительности сепарации.Поставленная цель достигае что на вертикальном эксцентри валу установлена крыльчатка в беличьего колеса, а верхняя т часть крыльчатки снабжена при шкй вом.3 90На фиг. 1 изображен предлагаемый сепаратор, общий вид (в разрезе);на фиг. 2 - то же, вид в плане,Сепаратор включает корпус 1, загрузочный 2 и выгрузочный 3 патрубки, сито 4, установленное на шарнирах 5, вертикальный эксцентриковый вал 6 и привод 7, причем на вертикальном эксцентриковом валу 6 установлена крыльчатка 8 в виде беличьего колеса, а верхняя торцевая часть крыльчатки 8 снабжена приводным шкивом 9, который соединен с приводом 7 клиноременной передачей 10. Сепаратор работает следующим образом.Включается привод 7 для вращения крыльчатки 8. Через загрузочный патрубок 2 обеспечивают подачу древесных частиц во внутрь вращающейся крыльчатки, откуда частицы под действиемм гравитационных и центробежных сил отбрасываются на разные расстояния в зависимости от массы и парусности. Древесные частицы с большей массой, т.е. большей силой инерции летят дальше, к стенкам корпуса 1 и направляются в патрубок 3 для сброса крупных частиц, а древесные частицы с меньшей массой падают ближе, попа 08784дают на сито 4 и удаляются только через патрубок 3 для мелких частиц,Предлагаемый сепаратор для сыпучих материалов, преимущественно древесной стружки обеспечивает качество разделения древесных частиц на фракции и повышает производительность сепарации.формула изобретенияСепаратор для сыпучих материалов,преимущественно древесной стружки,1 включающий корпус, загрузочный и выгрузочный патрубки, сито, установлен"ное на шарнирах, вертиканый эксцентриковый вал и привод, о т л и ч а ющ и й с я тем, что, с целью повышениякачества разделения и повышения производительности сепарации, на вертикальном эксцентриковом валу установлена крыльчатка в виде беличьего колеса, а верхняя торцевая часть крыльрц чатки снабжена приводным шкивом.Источники информации,прийятые во внимание при экспертизе1. Авторское свидетельство СССРйф 423522 кл. В 07 В 9/00 1972.2. Авторское свидетельство СССРИ 550295, кл. В 29 8 5/04 1975.Состав Техрез А. Дзвтко ВЕ ВЕ аз омитет и откр ская н т 6. Проектна Яе актор Н. Гришанова Тираж 633 рственного изобретений , 9.3 Ь Ращ нт", г, Ужго 2240/3 ВНИИПИ Госуд оо делам 5 Л Филиал ППП "Пат
СмотретьЗаявка
2829232, 16.10.1979
СПЕЦИАЛИЗИРОВАННОЕ ПРОЕКТНО-КОНСТРУКТОРСКОЕ ТЕХНОЛОГИЧЕСКОЕ БЮРО ВСЕСОЮЗНОГО НАУЧНО-ПРОИЗВОДСТВЕННОГО ОБЪЕДИНЕНИЯ "СОЮЗНАУЧПЛИТПРОМ", ФИЛИАЛ N1
МАРУФЕНКО НИКОЛАЙ РОМАНОВИЧ, КОНЫШЕВА ЛЮБОВЬ АФАНАСЬЕВНА
МПК / Метки
МПК: B07B 13/00
Опубликовано: 30.01.1982
Код ссылки
<a href="https://patents.su/3-900878-separator-dlya-sypuchikh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Сепаратор для сыпучих материалов</a>
