Гидробарокамера для динамических испытаний датчиков давления

Номер патента: 898269

Автор: Терентьев

ZIP архив

Текст

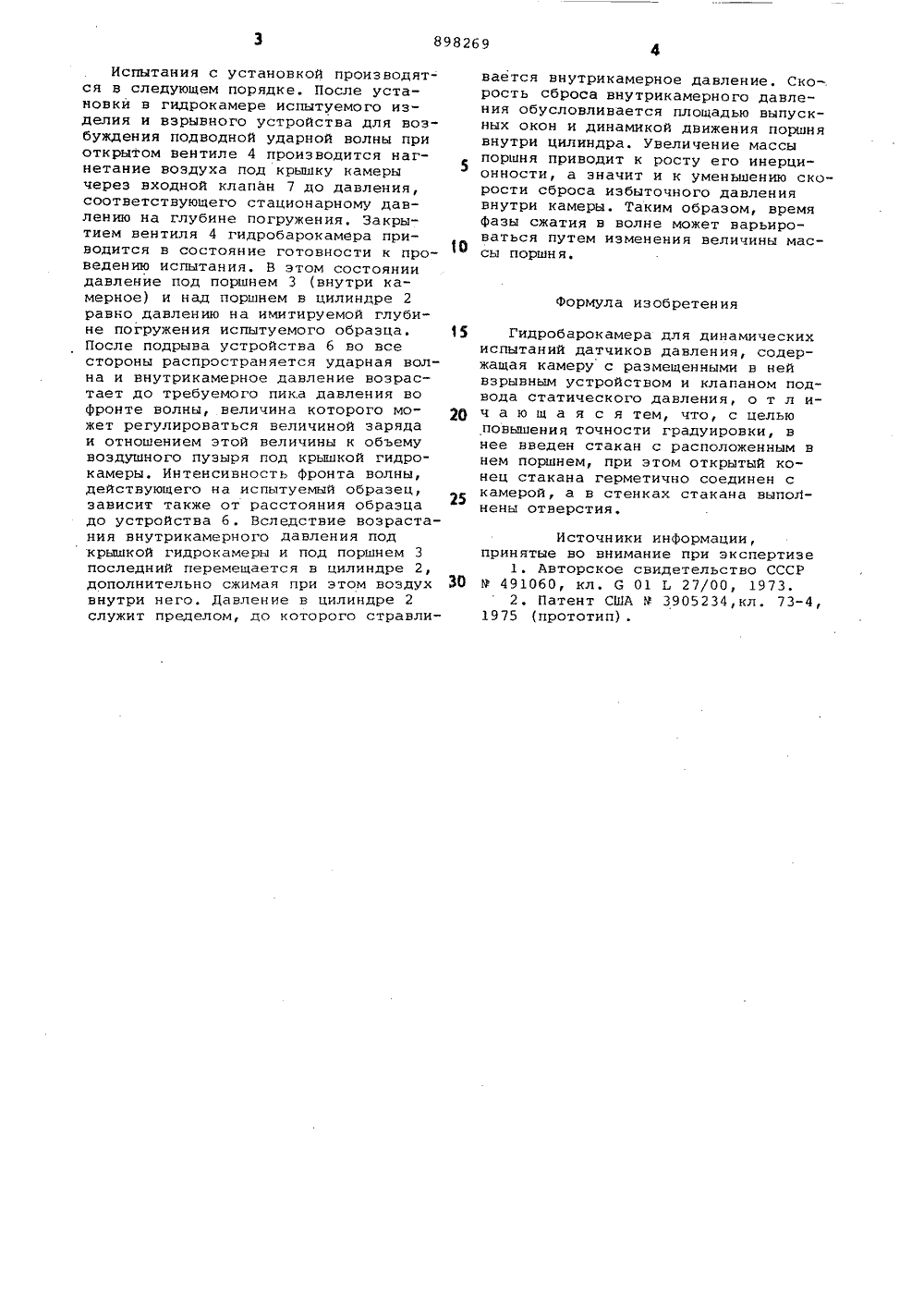

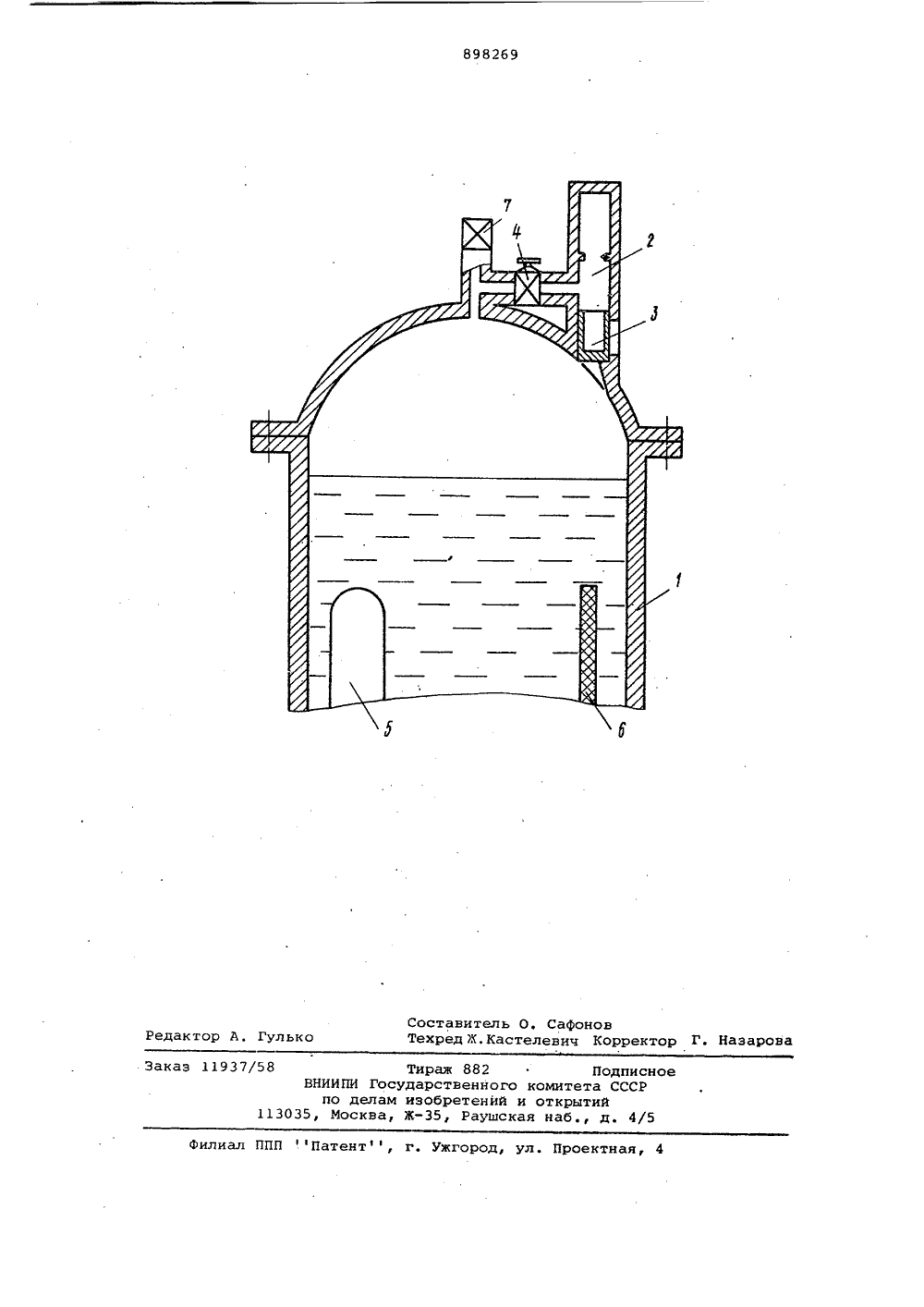

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеслублик р 11898269(61) Дополнительное к авт, свид-ву(22) Заявлено 050580 (21) 2966352/18-10 Р 1 М. К .з 6 01 Ь 27/00 с присоединением заявки МоГасударстееииыи комитет, СССР ио делая изобретеиий и открытий(54) ГИДРОБАРОКАМЕРА ДЛЯ ДИНАМИЧЕСКИХ ИСПЫТАНИ ДАТЧИКОВ ДАВЛЕНИЯбыстра спадает до ия на заовышение точков давления.стигается тем,для динамичесдавления ввеым в нем поршконец стакас камерой,олнены отвер 15 1 оснащена цилиндвентилем 4. В е уровня воды пообъект 5 и взрывастинчатым взрыв- возбуждения поды. Для подвода ия имеется входИзобретение относится к приборостроению, в частности к устройствамдля динамических испытаний датчиковдавления,Известно устройство для градуировки датчиков давления, содержащее герметичную камеру с двумя электродамии импульсный разрядник 1.Однако известное устройство необеспечивает высокой точности градуировки датчиков давления.Наиболее близким по техническойсущности и достигаемому техническомуэффекту к предлагаемому устройствуявляется гидробарокамера для динамических испытаний датчиков давления,содержащая камеру с размещенным вней устройством с взрывчатым веществом и клапан; для подвода давления.Прохождение фронта ударной волнывнутри камеры может быть вызвано подрывом навески взрывчатого веществавнутри нее, причем конфигурациейнавески и изменением способа ее инициирования можно влиять на формуфронта возбуждаемой ударной волны.В результате инициирования навескив камере возникает высокое давление,соответствующее пиковому давлениюфазы сжатия ударной волны, которое а натурных условиях оуровня статического д вленданной глубине 2)Однако известное устройство не обеспечивает высокую точность граду ировки, поскольку не дает возможнос ти получить различную форму импульса давления,Цель изобретения - пности градуировки датчиПоставленная цель дочто в гидробарокамеруких испытаний датчиковден стакан с раэмещенннем, при этом открытыйна герметично соединена в стенках стакана выпстия. На чертеже представлена гидророкамера.Гидробарокамераром 2 с поршнем 3 игидробарокамере нижмещается испытуемыйное устройство 6 с плчатым веществом дляводной ударной волнстатического давленО ой клапан 7Испытания с установкой производятся в следующем порядке. После установки в гидрокамере испытуемого изделия и взрывного устройства для возбуждения подводной ударной волны при открытом вентиле 4 производится нагнетание воздуха под крышку камеры через входной клапан 7 до давления, соответствующего стационарному давлению на глубине погружения. Закрытием вентиля 4 гидробарокамера приводится в состояние готовности к проведению испытания. В этом состоянии давление под поршнем 3 (внутри камерное) и над поршнем в цилиндре 2 равно давлению на имитируемой глубине погружения испытуемого образца. После подрыва устройства 6 во все стороны распространяется ударная волна и внутрикамерное давление возрастает до требуемого пика давления во фронте волны, величина которого может регулироваться величиной заряда и отношением этой величины к объему воздушного пузыря под крышкой гидро- камеры. Интенсивность фронта волны, действующего на испытуемый образец, зависит также от расстояния образца до устройства 6. Вследствие возрастания внутрикамерного давления под крышкой гидрокамеры и под поршнем 3 последний перемещается в цилиндре 2, дополнительно сжимая при этом воздух внутри него. Давление в цилиндре 2 служит пределом, до которого стравливается внутрикамерное давление. Ско-. рость сброса внутрикамерного давления обусловливается площадью выпускных окон и динамикой движения поршня внутри цилиндра. Увеличение массы поршня приводит к росту его инерционности, а значит и к уменьшению скорости сброса избыточного давления внутри камеры. Таким образом, время фазы сжатия в волне может варьироваться путем изменения величины массы поршня.Формула из об ретен ия15 Гидробарокамера для динамическихиспытаний датчиков давления, содержащая камеру с размещенными в ней взрывным устройством и клапаном подвода статического давления, о т л и- Щ ч а ю щ а я с я тем, что, с цельюповышения точности градуировки, в нее введен стакан с расположенным в нем поршнем, при этом открытый конец стакана герметично соединен с камерой, а в стенках стакана выпоЛ- нены отверстия.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР30 Р 491060, кл. 6 01 Ь 27/00, 1973.2. Патент США Р 3905234,кл. 73-4,1975 (прототип) .898269 Составитель О, СафоновТехред Ж.Кастелевич Корректор Г. Назаров дактор А. ь Заказ 11937/58 е Филиал ППП Патент, г. Ужгород, ул. Проектная,Тираж 882 ВНИИПИ Государственного к по делам изобретений и 113035, Москва, Ж, Раушская

Смотреть

Заявка

2966352, 05.05.1980

Заявитель

ТЕРЕНТЬЕВ ЮРИЙ ГЕОРГИЕВИЧ

МПК / Метки

МПК: G01L 27/00

Метки: гидробарокамера, давления, датчиков, динамических, испытаний

Опубликовано: 15.01.1982
