Вертикальный сепаратор

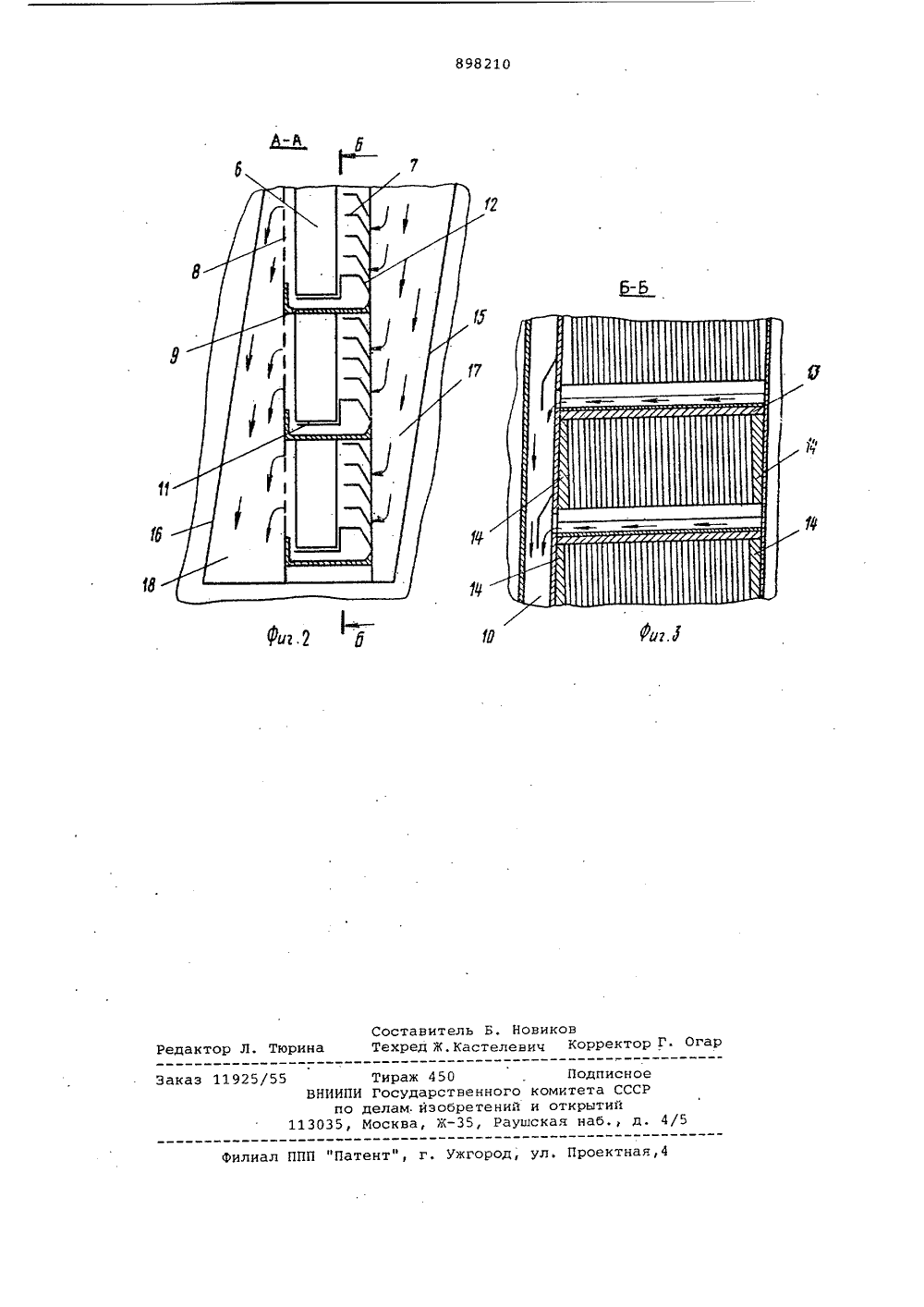

(б 1) Дополнительное к авт. сеид-ау(22) Заявлено 28.01.80 (21) 2878374/24-06с присоединением заявки Ио(51)М. Клз Р 22 В 37/26 В 01 0 45/00 Государственный комитет СССР по делам изобретений и открытийДата опубликования описания 15,01,82(54) ВЕРТИКАЛЬНЫЙ СЕПАРАТОР Изобретение относится к теплоэнергетике, в частности к сепараторампара,Известен вертикальный сепаратор,содержащий цилиндрический корпус спатрубком подвода пароводяной смеси на боковой поверхности, размещенную по оси корпуса трубу отводапара, установленные в кольцевом канале между корпусом и трубой радиальные сепарационные блоки, включающиепакет жалюзи с установленными переднйм направляющими лопатками и послених перфорированными листами и,расположенными под каждым пакетом сливными корытами 1) .Недостатками известново сепаратора являются невысокая эффективностьсепарации из-эа увлажнения паравследствие выноса паром влаги из 20сливных корыт и низкая производительность иэ-эа ограничения скоростипотока пара через жалюзи.Цель изобретения - повыаение эффективности сепарации и производительности.указанная цель достигается тем,что сепаратор снабжен Г-образнымипластинами и уплотнительными перего-родками, при этом пластины установле ны под каждым пакетом жалюзи сепарационных блоков и соединены с нижней направляющей лопаткой, а перегородки размещены на боковых и верхней поверхностях каждого пакета.На Фиг. 1 представлен сепаратор, общий вид; на фиг. 2 - разрез А-А на фиг.1; на фиг. 3 в разрез Б-Бна фиг.2.Вертикальный сепаратор содержит цилиндрический корпус 1 с патрубком 2 подвода лароводяной смеси на боковой поверхности. По оси корпуса 1 размещена труба 3 отвода пара. В кольцевом канале 4 между корпусом 1 и трубой 3 размещены радиальные сепарационные блоки 5, включающие пакет б жалюзи с установленными перед ними направляющими лопатками 7 и после .них перфорированными листами 8. Под каждым пакетом б расположены сливные корыта 9, установленные под углом к сливным стойкам 10. Под каждым пакетом б установлены Г-образные пластины 11, соединенные с нижней направляющей лопазкой 12. Пакеты б жалюзи снабжены перегородками 13, расположенными на верхней поверхности, и клиновидными перегородками 14 . на боковых поверхностях. Сепарацион 898210ные блоки 5 отделены друг от друга клиновидными листами 15 и 16 с образованием входных и выходных коллекторов 17 и 18, соответственно.Поток пароводяной смеси поступает в сепаратор по патрубку 2, проходитчерез клиновидные коллекторы 17, направляющие лопатки 7 в пакеты 6 жалюзи сепарационных блоков 5.Далее осушенный пар через перфорированные листы 8, клиновидный коллектор 18 поступает в трубу 3 и отводится потребителю. Отсепарированная влага по жалюзи пакетов 6 стекает. на Г-об; разные пластины и далее в сливные. корыта 9. Из сливных корыт 9 влага поступает в сливные стойки 10 и отводится из сепаратора.Снабжение сепаратора Г-образными пластинами, установленными под каждым пакетом жалюзи и соединенными с нижней направляющей лопаткой, а также размещение уплотнительных перегородок на боковых и верхней поверхностях каждого пакета позволяют исключить захват паром влаги иэ сливных корыт, перетоки паровОдяной смеси под пакетами жалюзи, что способствует повышению эффективности пара, а при увеличении скоростей потоков смеси в пакетах жалюэи повысить производительность сепаратора не менеечем в два раза,формула изобретенияВертикальный сепаратор, содержащий цилиндрический корпус с патрубком подвода пароводяной смеси на боковой поверхности, размещенную пооси корпуса трубу отвода пара, установленные в кольцевом канале междукорпусом и трубой радиальные сепарационные блоки включающие пакеты жалюзи с установленными перед ними направляющими лопатками и после 15 перфорированными листами и расположенными под каждым пакетом сливнымикорытами, о т л и ч а ю щ и й с ятем, что, с целью повышения эффективности сепарации и повышения производирц тельности, сепаратор снабжен Г-образными пластинами и уплотнительными перегородками, при этом пластины установлены под каждым пакетом жалюзисепарационных блоков и соединеныс нижней направляющей лопаткой, аперегородки размещены на боковых иверхней поверхностях каждого пакета.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 494563, кл. Г 22 В 37/26, 1972.898210 Составитель Б, НовиковТехред Ж.Кастелевич Корректор Г Редактор Л. Т Эаказ 11925 5 Филиал ППП "Патент", г. Ужгород, ул. Проектная,4 Тираж ВНИИПИ Госуд по делам 113035, Москва50 Подписноественного комитета СССРобретений и открытийЖ, Раушская наб., д,
