Способ управления загрузкой бункеров сыпучим материалом

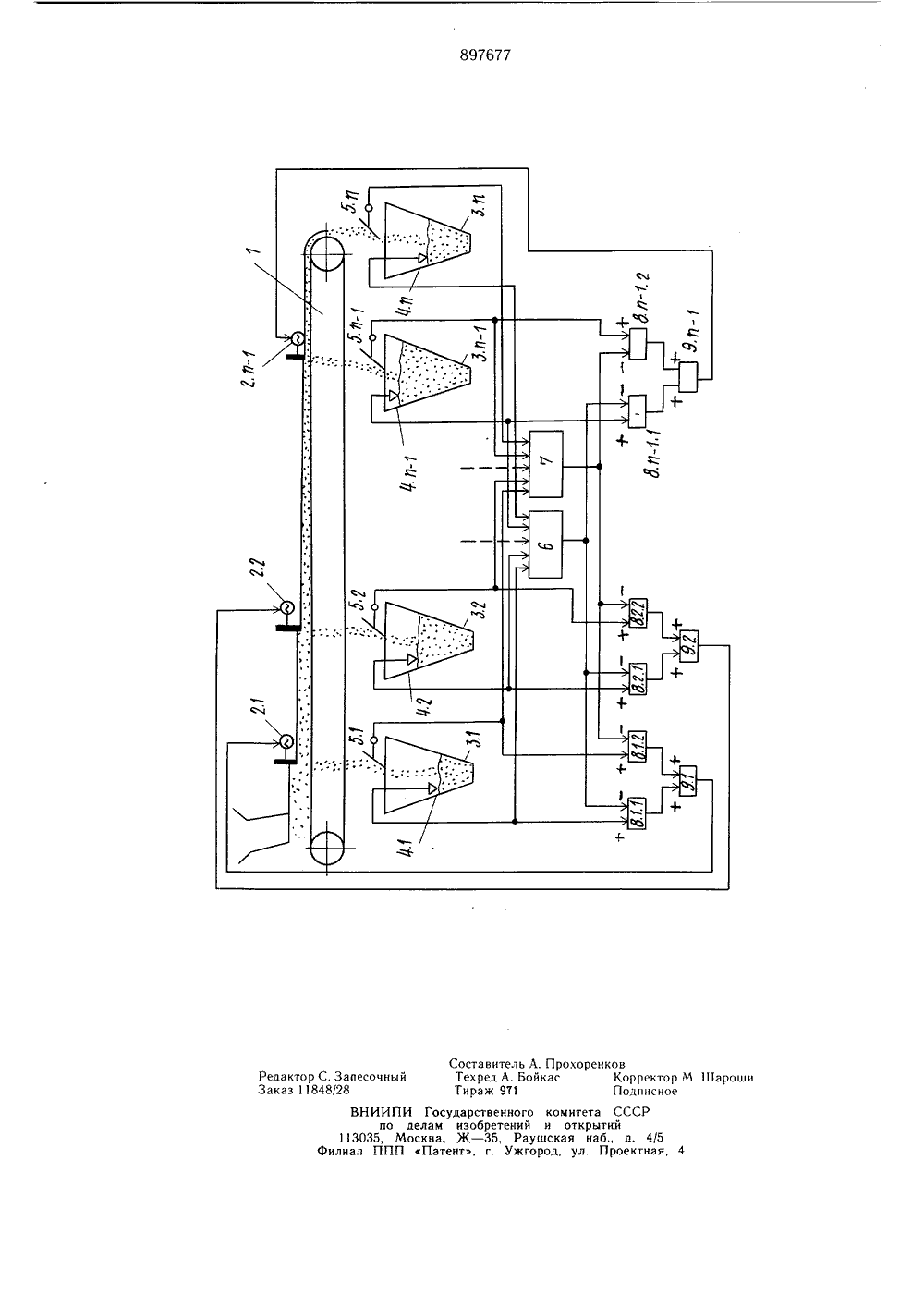

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик1897677(53) УДК 621.86. .067 (088.8) Опубликовано 15.01.82. Бюллетень2Дата опубликования описания 15.01.82 по делам изобретений и открытий(72) Авторы изобретения А. 3. Сметана, Г. П. Феофилов, Б. В. Немерский и С. А. Козлов Уральский филиал Всесоюзного дважды ордена Трудового,Красного Знамени теплотехнического научноисследовательского института им. Ф. Э. Дзержинского(54) СПОСОБ УПРАВЛЕНИЯ ЗАГРУЗКОЛ БУНКЕРОВ СЫПУЧИМ МАТЕРИАЛОМ1Изобретение относится к автоматизации производственных процессов и может быть использовано при загрузке бункеров и подобных контейнеров сыпучими материалами, например углем.Известен способ загрузки бункеров сырым углем, заключающийся в том, что измеряют уровень материала в каждом бункере и при опустошении одного из них подают материал в этот бункер 1.Недостатком известного способа является неоптимальное заполнение бункеров топливом, которое в ряде случаев приводит к полному опорожнению одного или нескольких бункеров и нарушению технологического цикла. Наиболее близким к предлагаемому способу является способ управления загрузкой бункеров сыпучим материалом, заключающийся в том, что измеряют уровень материала в каждом бункере и изменяют количество материала, поступающего в бункер 2.Недостатком этого способа является неравномерность загрузки бункеров. 2Цель изобретения - повышение равномерности загрузки бункеров.Поставленная цель достигается тем,что измеряют количество материала, поступающего в каждый бункер в единицу времени, определяют для всех бункеров среднее значение количества материала, поступающего в единицу времени, и средний уровень, сравнивают их с соответствующими измеренными значениями, а изменение количества материала, поступающего тр в каждый бункер, производят по наличиюрассогласования между сравниваемыми величинами.На чертеже показана схема одного извариантов устройства, реализующего предложенный способ.15 Устройство содержит конвейер 1, с плужковыми сбрасывателями 2.12 п - 1; бункера 3.13 п, в которых установлены датчики 4.14 п уровня материала в бункерах; датчики 5.15 п расхода материала в бункере, соединенные с блоками 6, 7 усреднения сигналов и с сумматорами 8.1.18.п - -1,1, 8.1.28.п - 1.2, к выходам которых подключены регулирующие приборы 9.19 п 89677путем увеличения расхода в данный бункер. иВ этом случае уменьшаются уровни материа-. зо-1, Сыпучий материал конвейером 1 и плужковыми сбрасывателями 2.12 п - 1 подается в бункера 3.13.п, в которых измеряют уровень материала датчиками 4.1.4.п и количество поступающего материала в единицу времени датчиками 5.15,п. Сигналы от датчиков 4.14.п уровня и датчиков 5.15,п расхода подаются на соответствующие входы блоков 6 и 7 усреднения сигналов и одни из входов, соответствующих сумматоров 8.1.18.п - 1,1 и 8.1.2.8.п - 1.2, другие входы которых соединены с выходами блоков 6 и 7 усреднения сигналов. Сигналы с выходов сумматоров 8.1.1.8.п - 1.1 и 8.1.28.п - 1.2 подаются на входы регулирующих приборов 9.19.п - 1, которые управляют положением плужковых сбрасывателей 2.12 и - 1.В переходных режимах система работает следующим образом.Например, при уменьшении уровня Я в первом бункере появляется сигнал рассогласования равный Я 1 - Ясв, под действием которого регулирующий прибор 9.19.п - 1 перемешает плужковый сбрасыватель 2.12.п - 1 данного бункера в сторону, уменьшающую это рассогласование ла в последующих бункерах, вследствие чего изменяется среднее значение уровня. Это значение служит обратной связью для регулятора первого бункера, который стабилизирует его уровень на новом значении. При изменении уровня в любом из последующих бункеров система работает аналогично. Таким образом, предложенный способ обеспечивает распределение сыпучего материала по бункерам Я - (,)с, равным отклонениям от среднего количЕства материала в данном бункере б - 64, т, е. чем1 о15ло меньше относительное количество материала в бункере, тем больший расход обеспечивается в данный бункер, что приводит к выравниванию уровней в бункерах. При одинаковых уровнях обеспечивается одинаковый расход материала в каждый бункер.Технико-экономическая эффективность способа заключается в том, что бункеры заполняются равномерно регулируемыми количествами материала. Это снижает вероятность опустошения бункеров, которые прерывают технологический процесс. Кроме того, способ позволяет загружать бункера одновременно.Формула изобретенияСпособ управления загрузкой бункеров сыпучим материалом, заключающийся в том, что измеряют уровень материала в каждом бункере и изменяют количество материала, поступающего в бункер, отличающийся тем, что, с целью равномерной загрузки бункеров, измеряют количество материала, поступающего в каждый бункер в единицу времени, определяют для всех бункеров среднее значение количества материала, поступающего в единицу времени, и средний уровень, сравнивают их с соответствующими измеренными значениями, а изменение количества материала, поступающего в каждый бункер производят по наличию рассогласования между сравниваемыми величинами.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР648490, кл. В 65 б 65/30, 19777.2. Авторское свидетельство СССР315672, кл. В 65 б 65/30, 1967 (прототип).897677 С оста в и тел ь А. П ро хореи к о в Техред А. Бойкас Корректор М. Шароши Тираж 971 Подписное Редактор С. ЗапесочныйЗаказ 11848/28 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
