ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТВЛЬСТВУ Сеюэ Срветскик Сециавистических Ресвубпик(22) Заявлено 0505.80 (21) 2922395/18-25с присоединением заявки Нов(51)М. Кл З С 01 й 9/28 ГосуАарственкый комитет СССР Йо Аеавм нзобРетений к открытнй(54) ПЛОТНОМЕРИзобретение относится к приборо-,строению и може- найти применение .в тех отраслях промышленности, гденеобходимо производить автоматическое измерение плотности жидких сред5в аппаратах периодического действия,например в химической промышленности.Известен плотномер, содержащийдве пьезометрические трубки, связанные с блоком питания, компенсатор балластного давления, выполненный в виде сосуда, заполненного эталонной жидкостью, дифманометр, плюсовая и минусовая камеры которого 15.соединены с измерительными трубками Щ,Недостатком устройства являетсято, что частицы эталонной жидкостиуносятся из компенсатора балластного 20давления пузырьками воздуха, при этом,изменяется уровень и вносится погрешность в процессе измерения. Крометого, при работе плотномера в аппарате периодического действия привыгрузке продукта из аппарата в минусовой камере дифманометра возникает остаточное давление, что приводит к перегрузке дифманометра иможет вывести его из строя.30 Наиболее близким к предлагаемому является пьезометрическииплотномер, содержащий два пьезометрические трубки, соединенные импульсными линиями с плюсовой и минусовой камерами дифманометра и блоком питания воздухом, компенсатор балластного давления, выполненный.в виде сосуда, заполненного эталонной жидкостью, в воздушной линии короткой трубки, и предохранительное устройство, снабженное мембраной и управляемым ею соплом, сообщающимся с атмосферой, причем глухая камера предохранительного устройства соединена с импульсной линией длинной трубки, а камера, снабженная соплом, - с импульсной линией короткой трубки. При работе плотномера через пьезометрнческие трубки продувают воздух, при этом в них возникает перепад давления, пропорциональный плотности измеряемой среды. Этот перепад давления посредством импульсных линий передается на дифманометр, выдающий сигнал, пропорциональный плотности жидкости. Компенсация балластного давления, соответствующего плотности жидкости, принятой за начало шкалы, осуществляется тем, что воздух в ко 894469Таким образом, в плотномере компенсация балластного давления осуществляется за счет сжатия пружины предохранительного устройства, а не за счет столба эталонной жидкости, как в известном устройстве, что .устраняет погрешность от испарения и ЬО уноса жидкости пузырьками воздуха,При измерении плотности раствора поваренной соли эта погрешность возрастает во времени примерно на 0,1 в сут. Функции компенсации балласт ного давления и поедохоанения чувстроткую трубку поступает через слой жидкости в сосуде компенсатора балластного давл,ния. При опорожнении аппарата периодического действия дав- ление в глухой камере предохранительного устройства становится равным нулю и воздух из импульсной ли-, нни короткой камеры стравливается в атмосферу через открывшееся сопло предохранительного устройства 2.К недостаткам плотномера следует отнести погрешность, обусловленную изменением уровня эталонной жидкости в сосуде компенсатора балластного давления вследствие испарения и уноса частиц жидкости пузырьками воз духа, а также сложность конструкции, 15 обусловленную тем, что Функции компенсации балластного давления и предохранения чувствительной системы дифманометра выполняются двумя различными устройствами. 20Цель изобретения - повышение точности измерения и упрощение конструкции.Поставленная цель достигается тем, что плотномер, содержащий две пьеэо электрические трубки, соединенные с блоком питания воздухом, дифмаиометр, плюсовая камера которого соединена им", пульсной линией с длинной пьеэометрнческой трубкой, предохранительное устройство, снабженное мембраной и соплом; сообщающимся с атмосферой, дополнительно содержит дроссель, вход которого соединен с импульсной линиейдлинной пьезометрической трубки, авыход - с камерой предохранительного устройства, причем глухая камера предохранительного устройства снабжена пружиной с регулировочным винтом исоединена с импульсной линией короткой пьезометрической трубки, 40Такое конструктивное выполнениеплотномера позволяет повысить точ"ность измерения и упростить конструкцию, так как введение дросселя и оснащение предохранительного устройства пружиной с регулировочным винтомпозволяет осуществить компенсациюбалластного давления за счет усилияпружины в отличие от известного устройства, где эта функция выполняется за счет столба эталонной жидкости. При этом устраняется погрешностьот испарения и уноса эталонной жидкости пузырьками воздуха, а Функции компесации балластного давления и предохранения чувствительной системы дифманометра выполняются одним устройством в отличие от известного,где этифункции выполняются двумя отдельными устройствами, что упрощает конструкцию плотномера.На чертеже представлена схемапредлагаемого плотномера.Устройство содержит пьезометрические трубки 1 и 2, опущенные наразличную глубину в измеряемую жидкость и соединенные с блоком 3 питания воздухом, дифманометр 4, плюсовая камера которого соединена с длинной трубкой, а минусовая с сонловой камерой предохранительного устройства 5, оснащенного мембраной б, сообщающимся с атмосферой соплом 7, пружиной 8 и регулировочным винтом 9, и дроссель 10, вход которого соединен с длинной трубкой 1, а выход - с сопловой камерой предохранительного уСтройства 5. Глухая камера предохранительного устройства 5 соединена с короткой трубкой 2.Плотномер работает следующим образом.Через погруженные в измеряемую среду пьезометрические трубки 1 и 2 продувается воздух, поступающий от блока 3 питания. При этом в трубках устанавливается перепад давлений пропорциональный плотности измеряемой жидкости . Давление в длинной трубке подается в плюсовую камеру дифманометра 4, а в минусовую каме- ру дифманометра подается давление из сопловой камеры предохранительного устройства 5, равное давлению в короткой трубке, сдвинутому за счет сжатия пружины 8 на величину балластного давления, т.е. происходит компенсация балластного давления и на дифманометре 1 устанавливается перепад давления, пропорциональный разности измеряемой и принятой за начало шкалы плотностей, При этом дифманометр 4 выдает сигнал, пропорциональный перепаду давления на его входе, а регулировочный винт служит для требуемого сжатйя пружины 8. При выгрузке жидкости из технологического аппарата сначала уровень падает .ниже короткой трубки и в .минусовой камере возникает остаточное давление, определяемое сжатием пружины 8 и равное величине балластного давления. При дальнейшем снижении уровня давление в длинной трубке падает нижевеличины балластного давления и давления в камерах дифманометра 4 уравниваются через дроссель 10, т.е. перепад на вхоце дифманометра 4 равен нулю и чувствительное устройство дифманометра 4 предохраняется от перегрузок.894469 формула изобретения Составитель Э.Скорняков Рецактор Н.Безродная Техред А, Бабинец Ко.Бутя ПодписиССР 70/66 Тираж 910ВНИИПИ Государственного комипо делам изобретений и отк 113035, Москва, Ж, Раушс Эаказ е ы а б., д.4 город, ул. Проектная,4 ПП нтф ли вительной системы иифманометра совмещены в одном устройстве, что упрощает конструкцию плотномера. Это позволяет применить плотномер в произвоцстве хлора и каустика ртутнымметодом для измерения плотности раствора поваренной соли, что улучшит режим процесса электролиза и повыситвыход по току за счет уменьшения побочных электрохимических процессов,обусловленных с отклонением концентрации раствора поваренной соли отоптимального значения. Плотномер, содержащий две пьезометрические трубки, соединенные с блоком питания воздухом, дифманометр, плюсовая камера которого соединена импульсной линией с длинной пьезометрической трубкой, и предохранительное устройствр,снабженное мембраной и соплом, сообщающимся с атмосферой, о т л и ч а ю щ и й с итем, что, с целью повышения точности измерения и упрощения конструкции,в него введен дроссель, вход которого соединен с импульсной линией длинной пьезометрической трубки, а выход -с сопловой камерой предохранительногоустройства причем глухая камера предохранительного устройства снабжена пружиной с регулировочнымвинтом и соедина с импульсной линией короткой пьезометрический трубки. 15 Источники информации,принятые во внимание при экспертизе1. Глобин И.П. Автоматические плотномеры. Киев, фТехника", 1965, с.79.2, Авторское свидетельство СССР 20642643, кл. 6 01 К 9/28, 1976прототип).

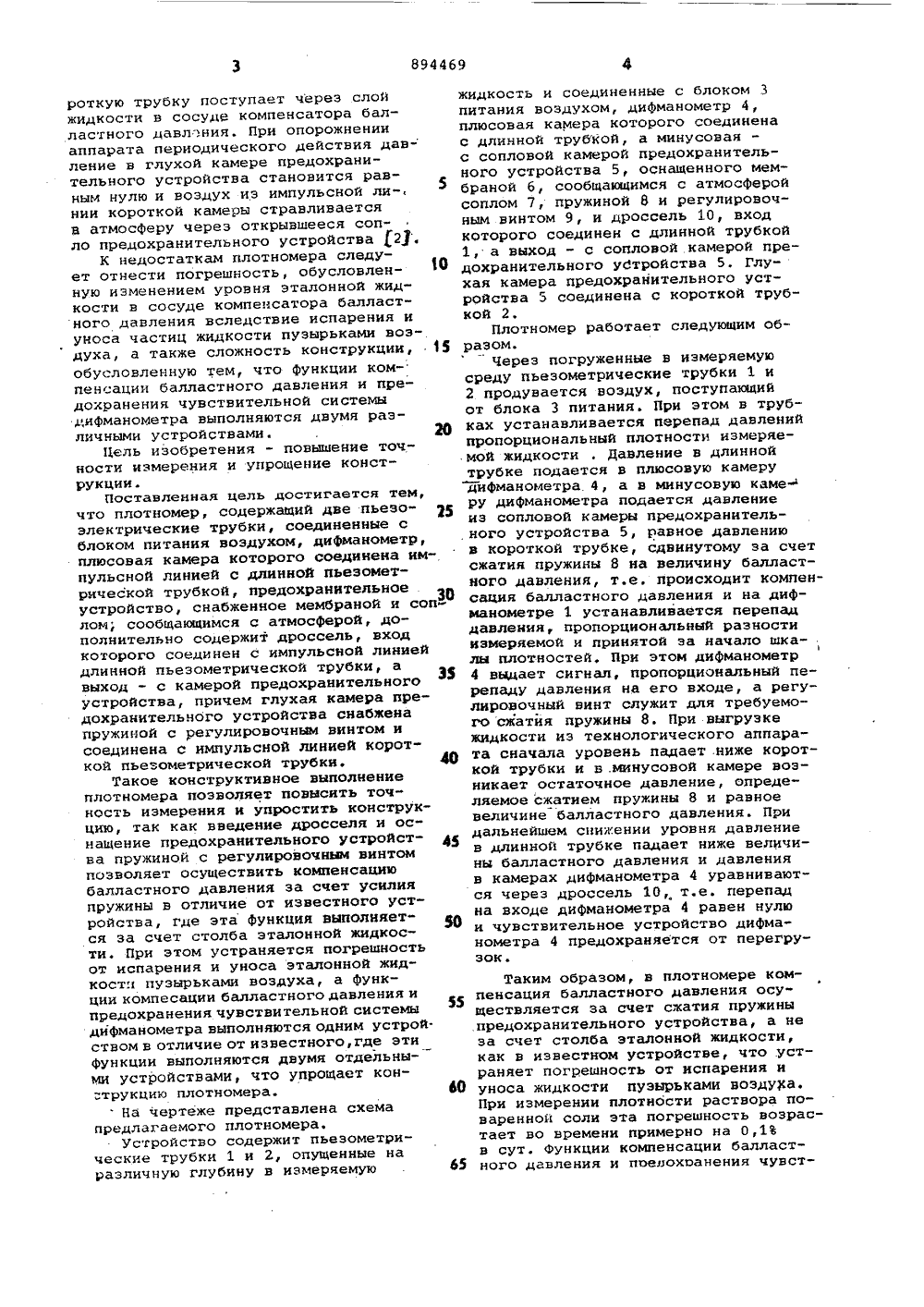

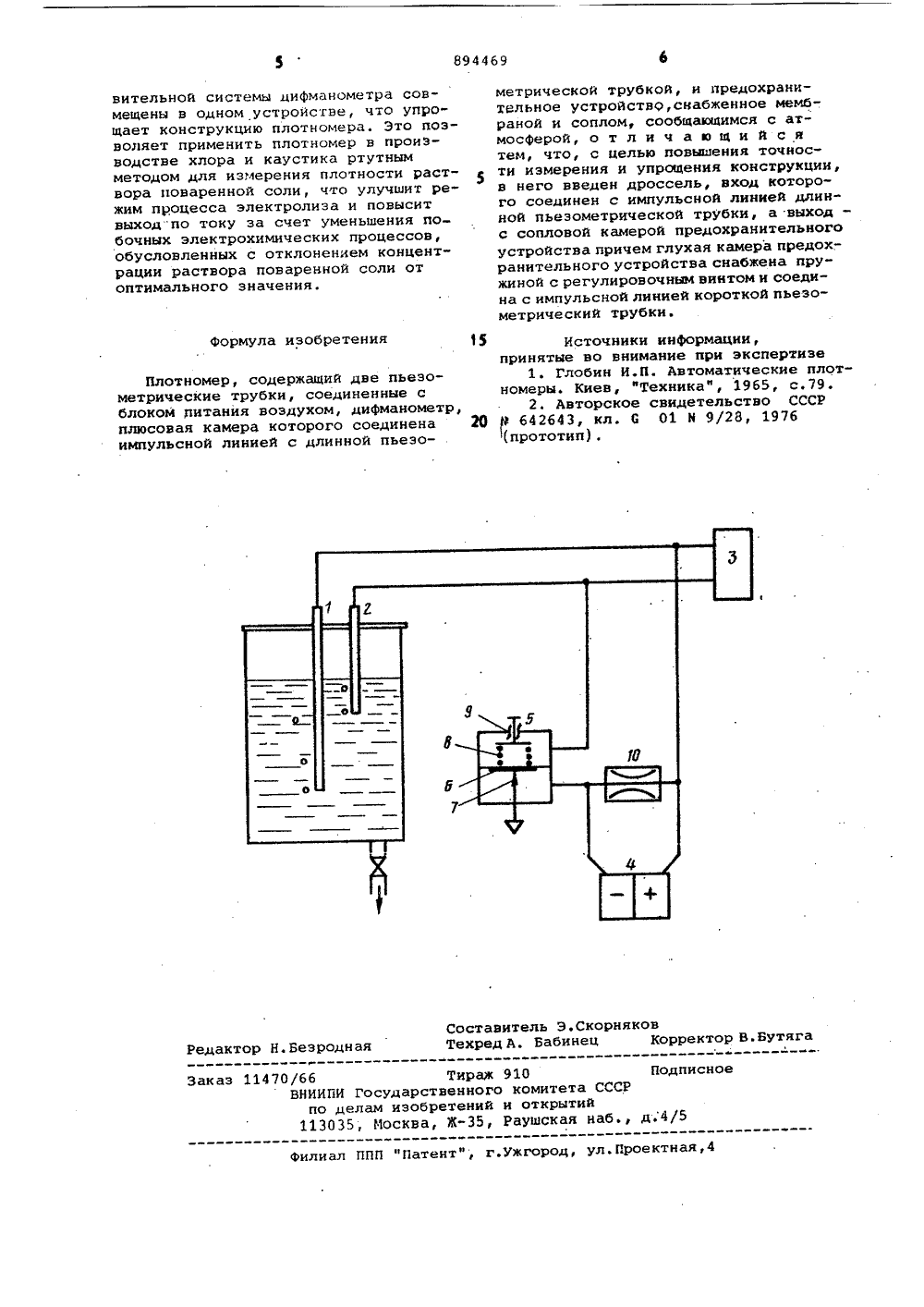

Смотреть

Заявка

2922395, 05.05.1980

КИЕВСКИЙ ИНСТИТУТ АВТОМАТИКИ ИМ. ХХУ СЪЕЗДА КПСС

ПРИЛЕПСКИЙ ВИКТОР НИКОЛАЕВИЧ, САМАРКИН ЮРИЙ ВАСИЛЬЕВИЧ, АЛЕКСАНДРОВ ИГОРЬ ВЛАДИМИРОВИЧ, КОРТУНОВА ВИКТОРИЯ ФРАНЦЕВНА

МПК / Метки

МПК: G01N 9/28

Метки: плотномер

Опубликовано: 30.12.1981
