Система горячего водоснабжения высотного здания

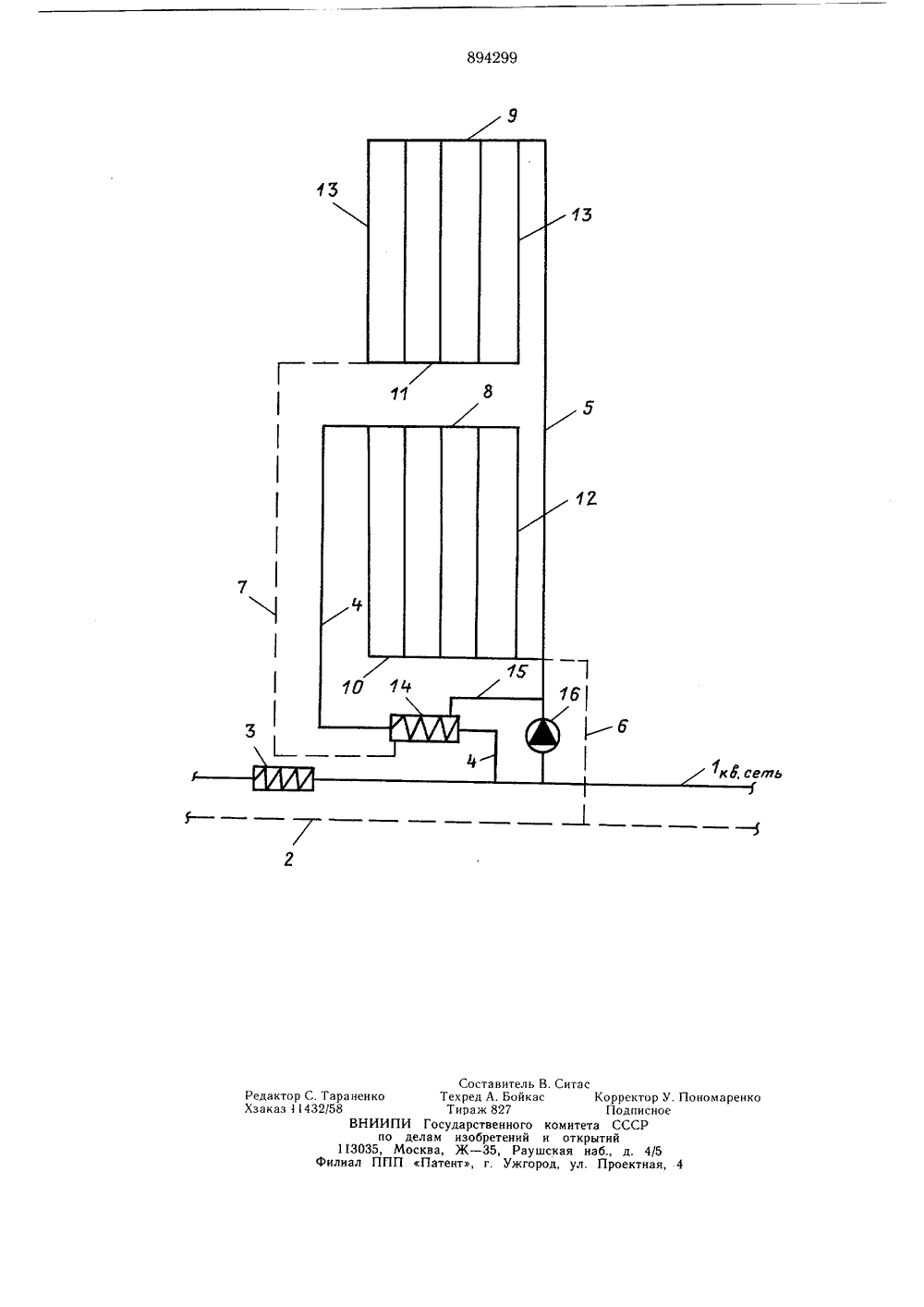

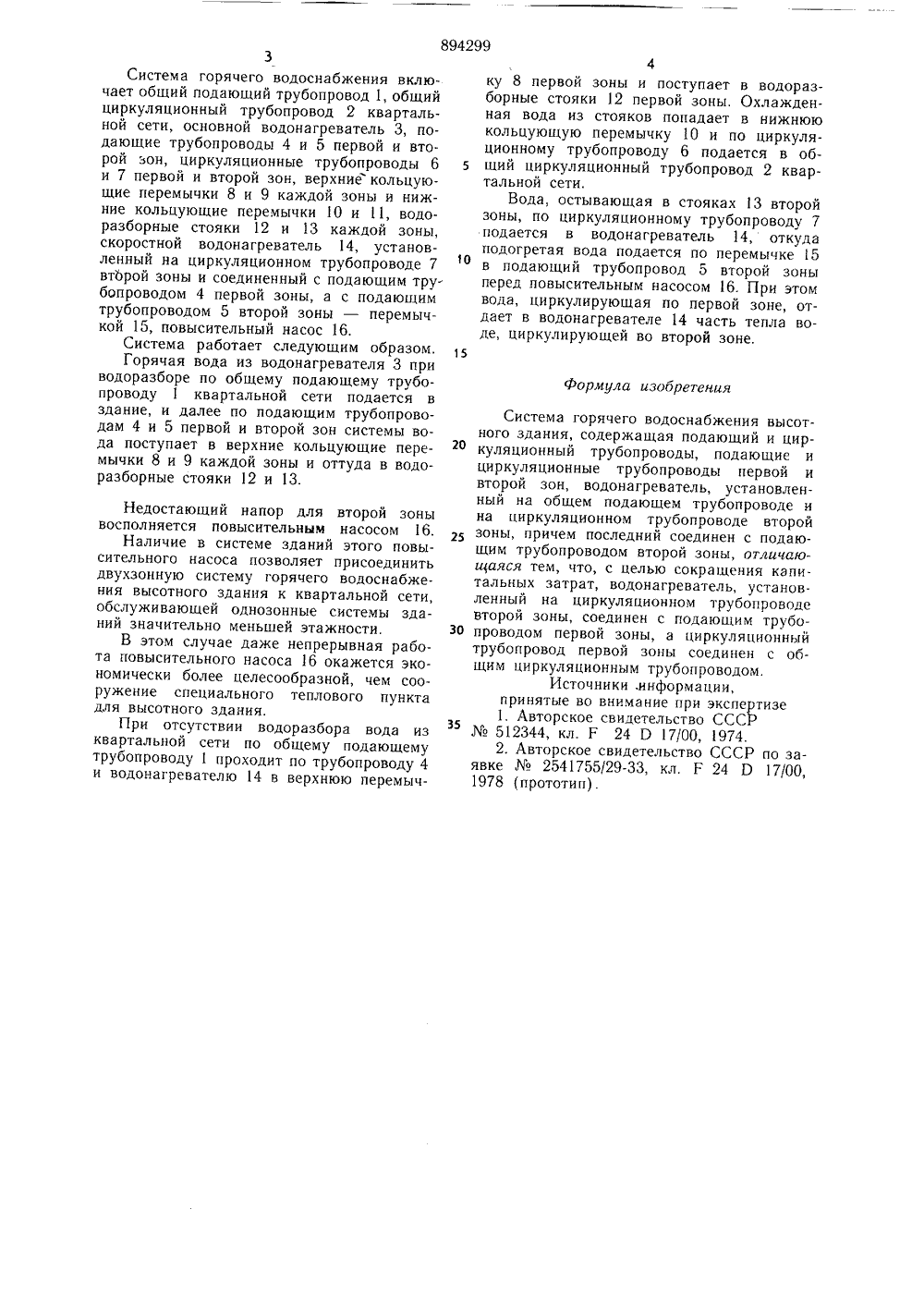

Союз СоветскнхСоцналнстнческнхРеслублнк ОПИСАНИЕИЗОБРЕТЕН ИЯМ АВТОРСКОМУ СВИДЕТЕЛЬСТВУио Аелам изобретений и етирмтий(54) СИСТЕМА ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ ВЫСОТНОГО ЗДАНИЯИзобретение относится к санитарно-техническому оборудованию зданий, а именно к системам горячего водоснабжения высотных зданий,Известна система горячего водоснабжения многоэтажного здания, включающая общий подающий трубопровод, подающие и циркуляционные трубопроводы первой и второй зоны, водонагреватели, установленные на общем подающем трубопроводе и на циркуляционном трубопроводе первой зоны 11.Наиболее близкой к предлагаемой является система горячего водоснабжения многоэтажного здания, содержащая общий подающий трубопровод, подающие и циркуляционные трубопроводы первой и второй зон, водонагреватели, установленные на общем подающем трубопроводе и на циркуляционном трубопроводе первой зоны, причем последний соединен с подающим трубопроводом второй зоны 2.Недостатком описанной системы является то, что при строительстве многоэтажного здания в комплексе малоэтажных зданий квартала необходимо сооружение теплового пункта специально для многоэтажного здания, что приводит к значительному увеличению капитальных затрат при сооружении высотных зданий в комплексе мало- этажной (до 16-ти этажей) городской застройки.Цель изобретения - сокращение капитальных затрат. Поставленная цель достигается тем, чтов системе горячего водоснабжения высотного здания, содержащей общие подающий и циркуляционный трубопроводы, подающие и циркуляционные трубопроводы первой и второй зон, водонагреватель, установленный на общем подающем трубопроводе и на циркуляционном трубопроводе второй зоны и соединенный с подающим трубопроводом второй зоны, водонагреватель, установленный на циркуляционном трубопроводе второй зоны, соединен с подающим трубопроводом первой зоны, а циркуляционный трубопровод первой зоны присоединен непосредственно к общему циркуля ционному трубопроводу.На чертеже схематически изображенапредлагаемая система горячего водоснабжения.51 О15 формула изобретения 3Система горячего водоснабжения включает общий подающий трубопровод 1, общий циркуляционный трубопровод 2 квартальной сети, основной водонагреватель 3, подающие трубопроводы 4 и 5 первой и второй зон, циркуляционные трубопроводы 6 и 7 первой и второй зон, верхние кольцующие перемычки 8 и 9 каждой зоны и нижние кольцующие перемычки 10 и 11, водоразборные стояки 12 и 13 каждой зоны, скоростной водонагреватель 14, установленный на циркуляционном трубопроводе 7 втЬрой зоны и соединенный с подающим трубопроводом 4 первой зоны, а с подающим трубопроводом 5 второй зоны - перемычкой 15, повысительный насос 16.Система работает следующим образом.Горячая вода из водонагревателя 3 при водоразборе по общему подающему трубопроводу 1 квартальной сети подается в здание, и далее по подающим трубопроводам 4 и 5 первой и второй зон системы вода поступает в верхние кольцующие перемычки 8 и 9 каждой зоны и оттуда в водоразборные стояки 12 и 13. Недостающий напор для второй зоны восполняется повысительным насосом 16.Наличие в системе зданий этого повысительного насоса позволяет присоединить двухзонную систему горячего водоснабжения высотного здания к квартальной сети, обслуживающей однозонные системы зданий значительно меньшей этажности.В этом случае даже непрерывная работа повысительного насоса 16 окажется экономически более целесообразной, чем сооружение специального теплового пункта для высотного здания.При отсутствии водоразбора вода из квартальной сети по общему подающему трубопроводу 1 проходит по трубопроводу 4 и водонагревателю 14 в верхнюю перемыч 2 О 25 зо З 5 4ку 8 первой зоны и поступает в водоразборные стояки 12 первой зоны, Охлажденная вода из стояков попадает в нижнюю кольцуюшую перемычку 10 и по циркуляционному трубопроводу 6 подается в общий циркуляционный трубопровод 2 квартальной сети,Вода, остывающая в стояках 13 второй зоны, по циркуляционному трубопроводу 7 подается в водонагреватель 14, откуда подогретая вода подается по перемычке 15 в подающий трубопровод 5 второй зоны перед повысительным насосом 16. При этом вода, циркулирующая по первой зоне, отдает в водонагревателе 14 часть тепла воде, циркулирующей во второй зоне. Система горячего водоснабжения высотного здания, содержащая подающий и циркуляцио нный трубопроводы, подающие ициркуляционные трубопроводы первой ивторой зон, водонагреватель, установленный на общем подающем трубопроводе ина циркуляционном трубопроводе второйзоны, причем последний соединен с подающим трубопроводом второй зоны, отличающаяся тем, что, с целью сокращения капитальных затрат, водонагреватель, установленный на циркуляционном трубопроводевторой зоны, соединен с подающим трубопроводом первой зоны, а циркуляционныйтрубопровод первой зоны соединен с общим циркуляционным трубопроводом.Источники .информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР512344, кл. Р 24 Р 17/00, 1974.2. Авторское свидетельство СССР по заявке2541755/29-33, кл. Г 24 Р 17/00,1978 (прототип).авитель В. СитасА. Бойкас827венного комитеетений и откр5, Раушская нУжгород, ул. Сос ехред Тираж ономаренк ВНИИПИ Государстпо делам изобр113035, Москва, Ж - 3 Филиал ППП Патент,4 едактор С. Тараненк заказ 11432/58 Корректор У Подписное та СССР ытий аб., д. 4/5 Проектная,
