Способ изготовления трубчатой сотовой конструкции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 886418
Автор: Ендогур
Текст

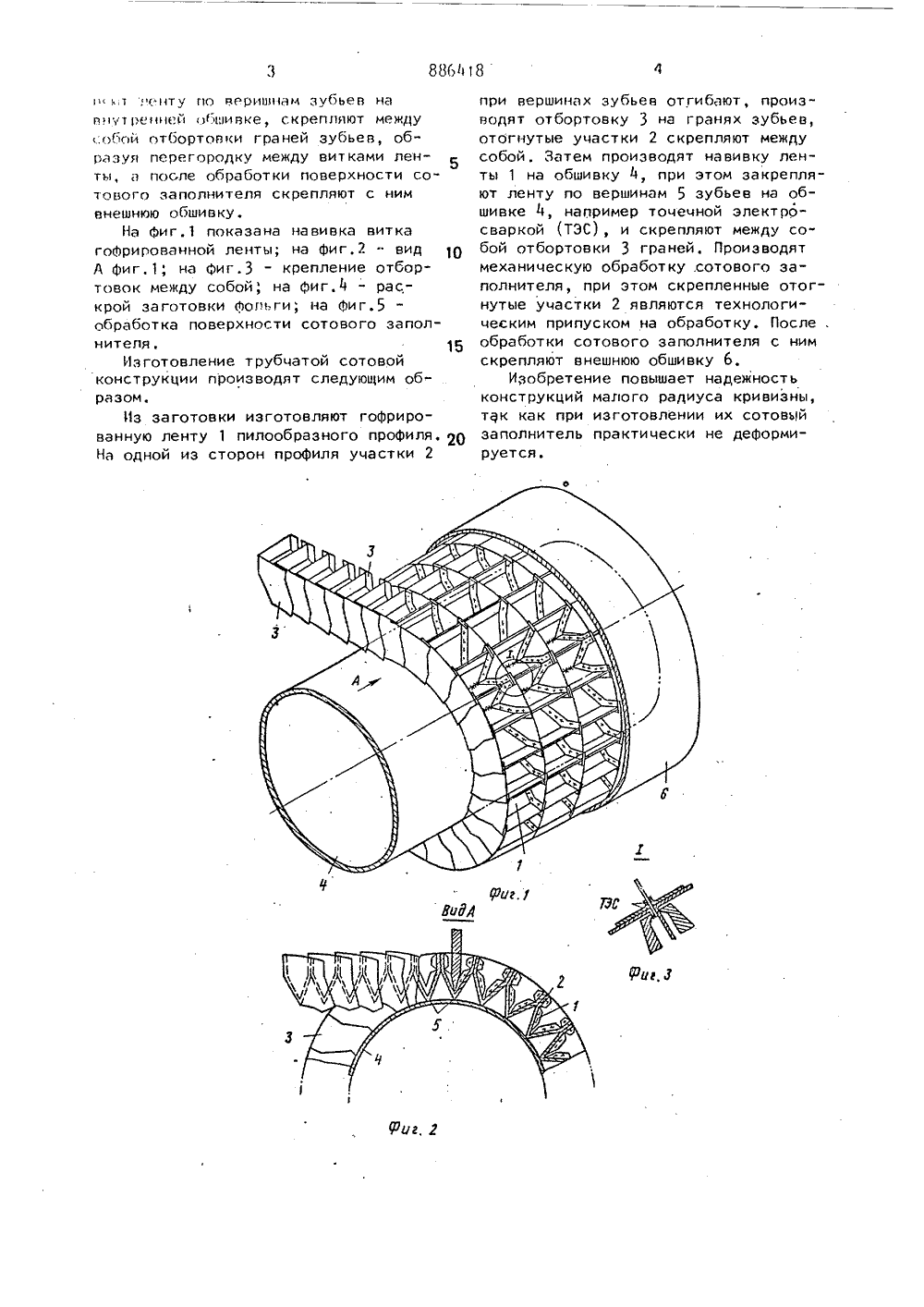

СОЮЗ СОВЕТСКИСО ЦИАЛ И СТИЧ ЕСРЕСПУБЛИК 52Г 5/00 ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ЕТЕН 3 ционный инстит Е; и др, Технолоотовых авиационных Машиностроение,. 57) СПОСОБ ОТОВОЙ КОН в гофриро азного про собой, об ого запал енней и внТОЙ щийс лооб межд сото внут. еяется ий мал ониз" Изобретение относится к авиациной технике, а именно к способамготовления конструкцийлетательньаппаратов.Известен способ изготовления тчатой сотовой конструкции, заключщийся в гофрировании лент Фольгилообразного профиля, их соединенимежду собой, обработке поверхностсотового заполнителя и соединениивнутренней и внешней обшивками.Известный способ является наиблее близким к данному изобретениютехнической сущности и по достигамому результату.Недостатком его является возмоность разрыва Фольги при деформацсотового заполнителя руб- аюи и ж- ни-196; ИЗГОТОВЛЕНИЯ ТРУБЧАТРУКЦИИ, заключаюании лент фольги пииля, их соединенииаботке поверхностиителя и соединении сшней обшивками, о тр и ч а ю щ и й с я тем, что, с целью повышения надежности конструкций малого радиуса кричизны, в нем при гофрировании ленты отгибают участки при вершинах зубьев, производят отбортовку на гранях зубьев и соединяют отогнутые участки при вершинах зубьев между собой, при этом соединение ленты фольги с внутренней обшивкой производят навивкой до касания отбортовок смежных витков ленты, последовательно закрепляют ленту по вершинам зубьев на внутренней обшивке, скрепляют между собой отбортовки граней зубьев, образуя перегородку между витками ленты, а после обработ ки поверхности сотового заполнителя скрепляют с ним внешнюю обшивку. Целью изобретения. яие надежности констру радиуса кривизны,Указанная цель достигается тем,что в известном способе, заключающемся в гофрировании лент Фольги пилообразного профиля, их соединении междусобой, обработке поверхности сотового заполнителя и соединении с внутренней и внешней обшивками, при гофрировании ленты отгибают участки привершинах зубьев, производят отбортовкуна гранях зубьев и соединяют отогнутыеучастки при вершинах зубьев между собойпри этом соединение ленты фольги свнутренней обшивкой производят навив-.кой до касания отбортовок смежныхвитков ленты, последовательно закрепЕЦЫ 18 Рис,с ь 1, с нту по веришнам зубьев на ян;т ремней обшивке, скрепляют между с.обой отбортовки граней зубьев, образуя перегородку между витками ленты, а после обработки поверхности сотового заполнителя скрепляют с ним внешнюю обшивку.На фиг, показана навивка витка гофрированной ленты; на фиг,2 - вид 1 О А фиг,1, на Фиг.3 - крепление отбортовок между собой, на фиг,4 - раскрой заготовки фольги; на фиг.5 обработка поверхности сотового заполнителя, 15Изготовление трубчатой сотовой конструкции производят следующим образом,Из заготовки изготовляют гофрированную ленту 1 пилообразного профиля. 2 О На одной из сторон профиля участки 2 при вершинах зубьев отгибают, производят отбортовку 3 на гранях зубьев,отогнутые участки 2 скрепляют междусобой. Затем производят навивку ленты 1 на обшивку 4, при этом закрепляют ленту по вершинам 5 зубьев на обшивке 4, например точечной электросваркой (ТЭС), и скрепляют между собой отбортовки 3 граней. Производятмеханическую обработку .сотового заполнителя, при этом скрепленные отогнутые участки 2 являются технологическим припуском на обработку. После .обработки сотового заполнителя с нимскрепляют внешнюю обшивку 6,Изобретение повышает надежностьконструкций малого радиуса кривизны,так как при изготовлении их сотовьйзаполнитель практически не деформируется,,Письма едак Заказ 1098 Тираж 1.62 Подписно ВНИИПИ Государственного комитета по изобретениям и 113035, Москва, Ж, Раушская наб ГКНТ СССРГагарина, 101 г. Ужгород,оиэводственно-издательский комбинат "П открытиям
СмотретьЗаявка
2956643, 11.07.1980
МОСКОВСКИЙ АВИАЦИОННЫЙ ИНСТИТУТ ИМ. С. ОРДЖОНИКИДЗЕ
ЕНДОГУР А. И
МПК / Метки
МПК: B64F 5/00
Метки: конструкции, сотовой, трубчатой
Опубликовано: 23.02.1993
Код ссылки
<a href="https://patents.su/3-886418-sposob-izgotovleniya-trubchatojj-sotovojj-konstrukcii.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления трубчатой сотовой конструкции</a>
