Каркас здания

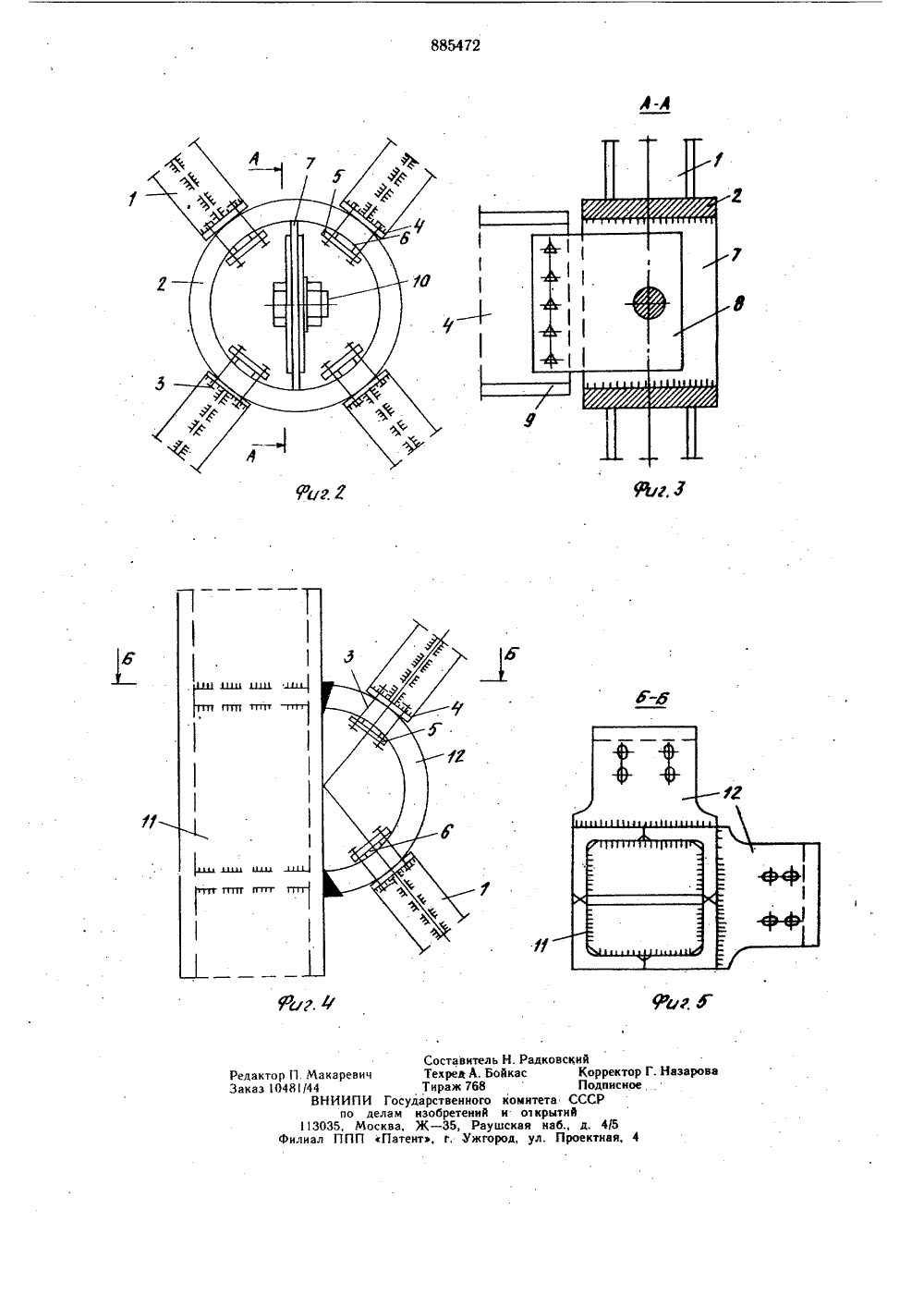

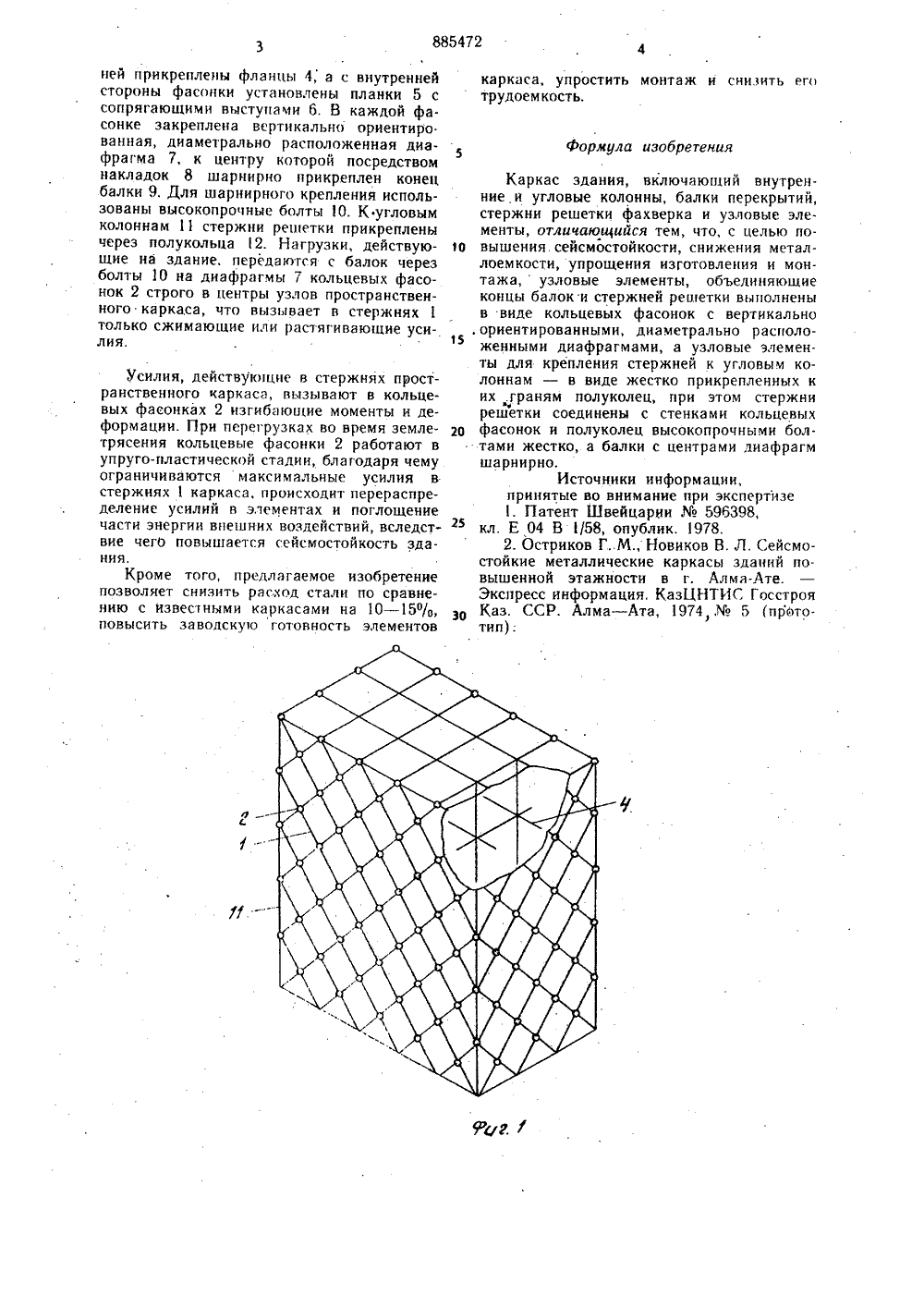

( )885472 ОП ИСАНИ Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскикСоциалистическихРеспублик(51) М. Кл,Е 04 В 1/24 Е 04 В 1/58 Гфсударственнмй камитет СССР Опубликовано 30.11,.81. Бюллетень 44Дата опубликования описания 05.2,81(088.8) во делам изабретений и втнрмтий(72) Автор изобретения Г. М. Остриков Казахское отделение Ордена Трудового сиого Знамени(71) Заявитель центрального научно-исследовательского и проектного института строительных металлоконструкций(54) КАРКАС ЗДАНИЯ Изобретение относится к строительству и может найти применение при возведении металлических каркасов многоэтажных зданий, в том числе в районах повышенной сейсмичности. Известны металлический каркас структурной конструкции, элементы которой присоединены к стенкам кольцевых фасонок припомощи болтов 1.Такое решение не применимо для кар. каса зааний, поскольку в нем не предусмот рено крепление к фасонкам балок, а также стержнеи к колоннам. Наиболее близким по технической сущности к предлагаемому является каркас здания, включающий внутренние и угловые ко- т лонны, стержни решетки фахверка по периметру здания и объединяющие их узловые элементы 21.Недостатками такого каркаса являются высокая стоимость и сложность изготовления пустотелых шаровых фасонок, большой фт .объем монтажной сварки и внецентренная передача нагрузок с балок перекрытий в узлы пространственного каркаса. 2Цель изобретения - снижение металло- емкости, повышение сейсмостойкости, упрощение изготовления и монтажа конструкций.Указанная цель достигается тем, что в каркасе здания, включающем внутренние и угловые колонны, балки перекрытий, стержни решетки фахверка и узловые элементы, узловые элементы, объединяющие концы балок и стержней решетки, выполнены в виде кольцевых фасонок с вертикально ориентированными, диаметрально расположенными диафрагмами, а узловые элементы для крепления стержней к угловым колоннам - в виде жестко прикрепленных к их граням полуколец, при этом стержни решетки соединены с стенками кольцевых фасонок и полуколец высокопрочными болтами жестко, а балки с центрами диафрагм шарнирно.На фиг. 1 изображена схема каркаса; на фиг. 2 - узловое соединение стержней решетки и балки; нафиг. 3 - сечение А - А на фиг, 2; на фиг. 4 - узел соединения стержней решетки с угловой колонной; на фиг. 5 - сечение Б - Б на фиг. 4.Стержни 1 решетки прикреплены к стенке кольцевой фасонки 2 посредством высокопрочных болтов 3,для чего к торцам стерж.ней прикреплены фланцы 4; а с внутренней стороны фасонкн установлены планки 5 с сопрягающими выступами 6. В каждой фасонке закреплена вертикально ориентиро ванная, лиаметрально расположенная диафрагма 7, к центру которой посредством накладок 8 шарнирно прикреплен конец балки 9. Для шарнирного крепления использованы высокопрочные болты 10. К угловым колоннам 11 стержни решетки прикреплены через полукольца 12. Нагрузки, действующие на здание, переддютгя с балок через болты 10 на диафрдгмы 7 кольцевых фасонок 2 строго в центры узлов пространственного каркаса, что вызывает в стержнях 1 только сжимающие или растягивающие усилия. Усилия, действукицне в стержнях пространственного каркаса, вызывают в кольцевых фаеонках 2 изгибающие моменты и деформации. При перегрузках во время землетрясения кольцевые фасонки 2 работают в упруго-пластической стадии, благодаря чему ограничиваются максимальные усилия в стержнях 1 каркаса, происходит перераспределение усилий в элементах и поглощение части энергии внешних возлействий, вследствие чего повышаетгя сейсмостойкость зда. ния.Кроме того, предлагаемое изобретение позволяет снизить расход стали по сравнению с известными каркасами на 10 - 15%, повысить заводскую готовность элементов каркдса, упростить монтаж и снизить еготрудоемкость.Формула изобретенияКаркас здания, включающий внутренние и угловые колонны, балки перекрытий,стержни решетки фахверка и узловые элементы, отличающийся тем, что, с целью по 10 вышения сейсмостойкости, снижения металлоемкости, упрощения изготовления и монтажа,узловые элементы, объединяющиеконцы балок и стержней решетки выполненыв виде кольцевых фасонок с вертикально, ориентированными, диаметрально расположенными диафрагмами, а узловые элементы для крепления стержней к угловым колоннам - в виде жестко прикрепленных ких .граням полуколец, при этом стержнирешетки соединены с стенками кольцевыхщ фасонок и полуколец высокопрочными бол.тами жестко, а балки с центрами диафрагмшарнирно.Источники информации,принятые во внимание при экспертизе1. Патент Швейцарии596398,кл. Е 04 В /58, опублик. 1978.2. Остриков Г,.М., Новиков В, Л. Сейсмостойкие металлические каркасы зданий повышенной этажности в г. Алма-Ате.Экспресс информация, КазЦНТИС Госстроя3 О Каз. ССР. Алма - Ата, 1974,5 1 прототип).885472 гг ь Н. Ройка вски ректор Г. Нписное ва, Ж -Патент Редактор П.МакаревичЗаказ 1048 /44ВНИИПИпо д113035, МоФилиал ППП Составнтел Техред А. Б Тираж 768 ударственного нзобретеннй 35, Ра г. Ужг
