Устройство для контроля состояния последовательно параллельно соединенных тиристоров мостового преобразователя

Номер патента: 877699

Авторы: Иссерлин, Плисс

ZIP архив

Текст

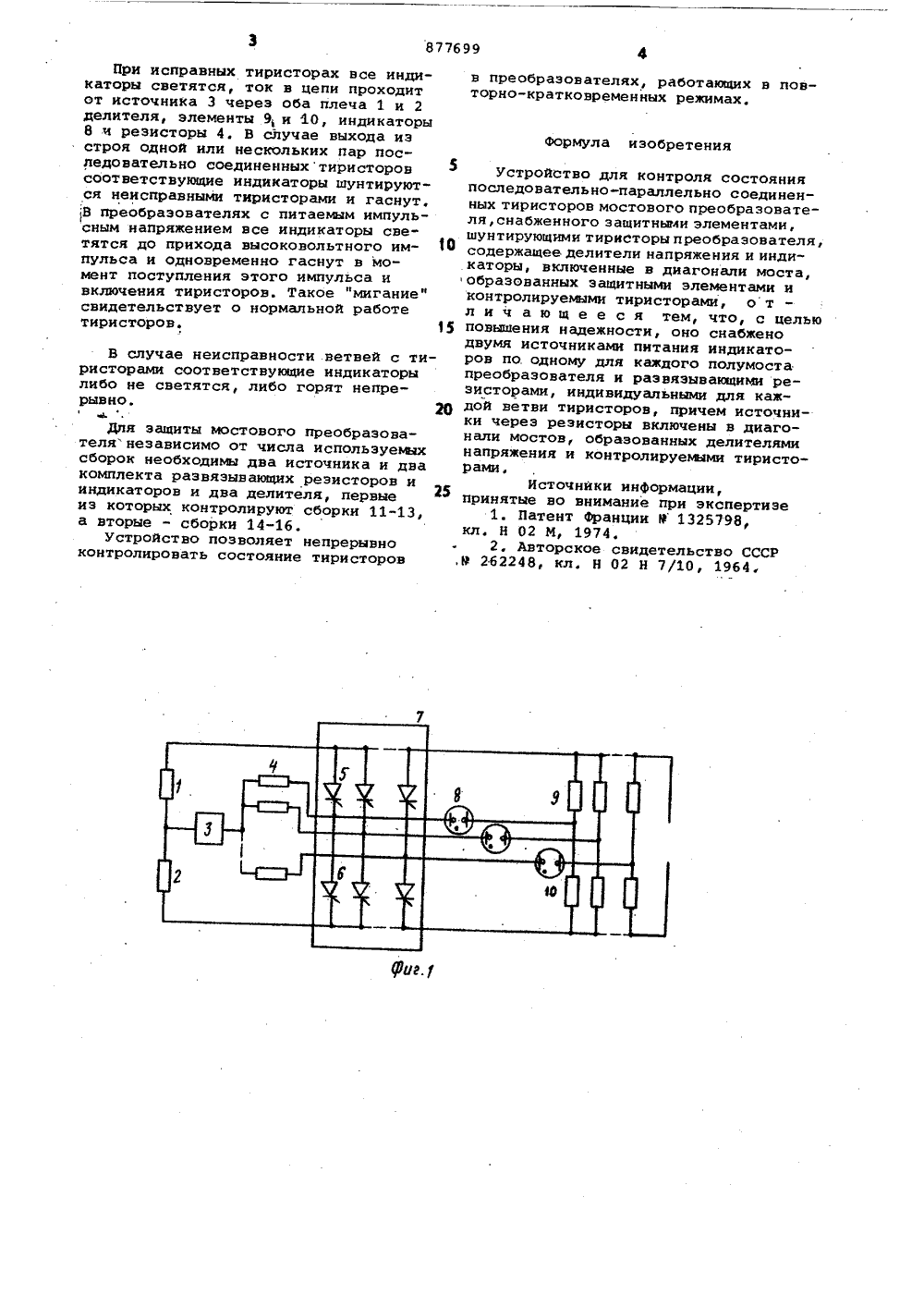

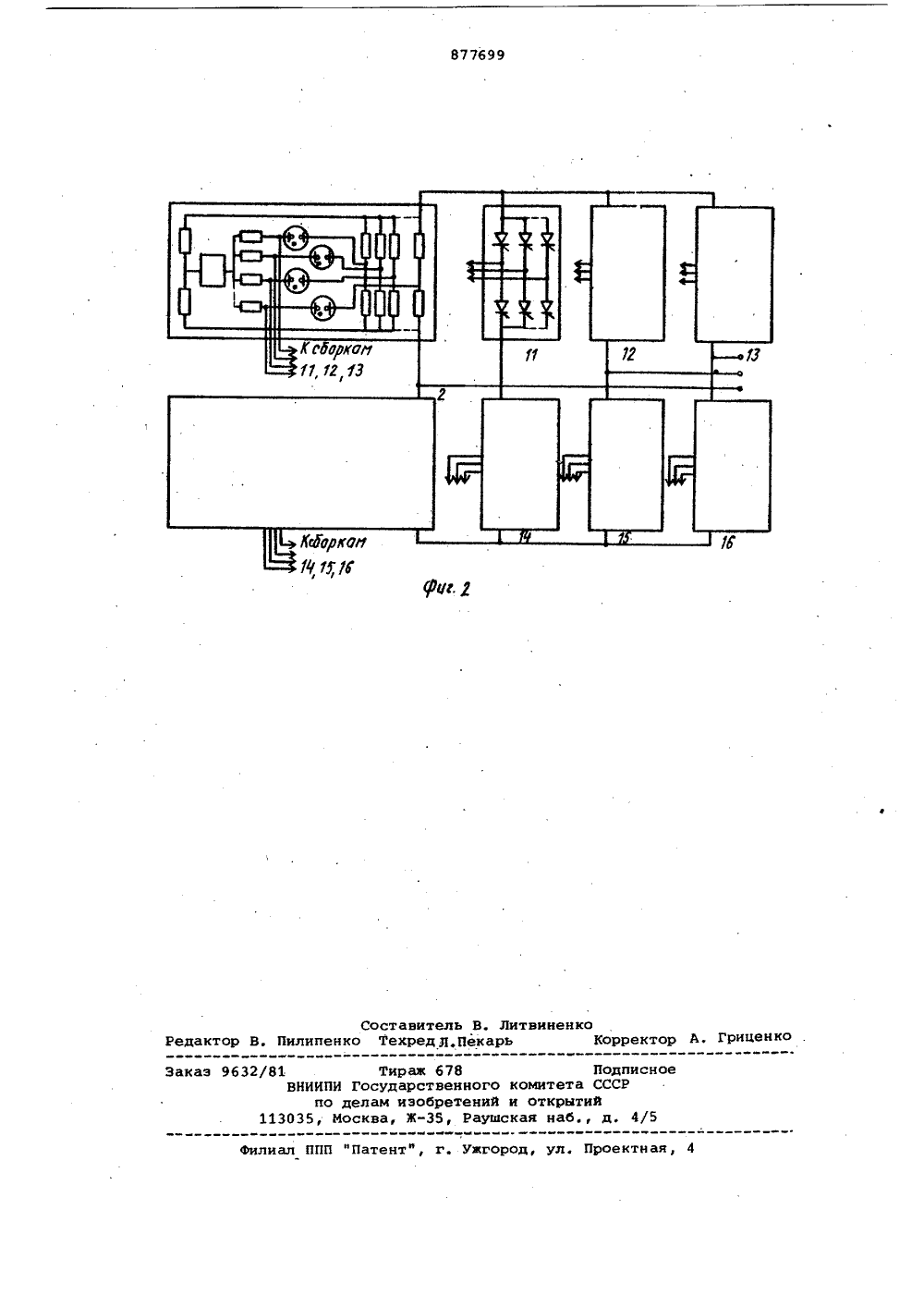

Союз Сфеетскик Социалнстическик Республикоц 877699 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТРРСКОМУ СВИ ЕТЕЛЬСТВУ(51)М, К,зН 02 Н 7/10 Н 02 М 1/18 с присоединением заявки Нов Государственный комитет СССР ио делам изобретений и открытий,Б, Иссерлин Плис 7) Заявител 54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ СОСТОЯНИЯ ПОСЛЕДОВАТЕЛЬНОПАРАЛЛЕЛЬНО СОЕДИНЕННЫХ ТИРИСТОРОВ МОСТОВОГОПРЕОБРАЗОВАТЕЛЯ е мос- Цель и ретения - повышен зоб.пр 20 Устройство содержит делитель наяжения на элементах 1 и 2, источк 3 питания и развязывающие резисто4, включенные в диагональ моста,раэованного делителем и тиристора ми 5 и 6, входящими в сборку 7, индикаторы 8 включены в диагональ второгомоста, образованного защитными элементами 9 и 10 и теми же тиристорамиУстройство работает следующим об 30 разом. пр н- ни ры обИзобретение относится к защиттовых преобразователей.Известно устройство для контролясостояния последовательно-параллельно соединенных вентилей, содержащеераэвяэывающие элементы и индикатор,включенные в диагональ моста, образованного делителем напряжения иконтролируемыми вентилями 13.Недостатком устройства является необходимость в силовом питании преобразователя для контроля вентилей,Наиболее близким по техническойсущности и достигаемому результатук предлагаемому является устройство 1для контроля состояния последовательно-параллельно соединенных тиристоровеобразователя, снабженного защитными элементами, шунтирующими тиристоры преобразователя, содержащее делители напряжения и индикаторы, включенные в диагонали мостов, обраэованых защитными элементами и контролируемыми тиристорами 2 .Недостатком устройства являютсяограниченные Функциональные возможности иэ-за неработоспособности,приотсутствии силового питания преобразователя, что снижает надежность защиты,дежности.Укаэанная цель достигается тем,что устройство снабжено двумя источниками питания индикаторов по одному для каждого полумоста преобразователя и развязывающими резисторами, индивидуальными для ккдой ветви тиристоров, причем источники через резисторы включены в диагонали мостов, образованных делителями напряжения и контролируемыми тиристорами.На фиг. 1 представлена схема устройства контроля состояния тиристоров 5 для одной фазы полумоста преобразователя; на фиг. 2 - устройство контроля трехФазного мостового преобразователя.При исправных тиристорах все индикаторы светятся, ток в цепи проходит от источника 3 через оба плеча 1 и 2 делителя, элементы 9 и 10, индикаторы 8 ч резисторы 4. В случае выхода иэ строя одной или нескольких пар последовательно соединенныхтиристоров соответствующие индикаторы шунтируются неисправными тиристорами и гаснут,В преобразователях с питаемым импульсным напряжением все индикаторы светятся до прихода высоковольтного импульса и одновременно гаснут в момент поступления этого импульса и включения тиристоров. Такое "мигание" свидетельствует о нормальной работе тиристоров. В случае неисправности ветвей с тиристорами соответствующие индикаторы либо не светятся, либо горят непрерывно. 204Для защиты мостового преобразователя независимо от числа испольэуевеях сборок необходимы два источника и два комплекта развязывающих резисторов и индикаторов и два делителя, первые из которых контролируют сборки 11-13, а вторые - сборки 14-16.устройство позволяет непрерывно контролировать состояние тиристоров в преобразователях, работающих в повторно-кратковременных режимах.Формула изобретенияУстройство для контроля состоянияпоследовательно-параллельно соединенных тиристоров мостового преобразователя,снабженного защитными элементами,шунтирующимитиристорыпреобраэователя,содержащее делители напряжения и индикаторы, включенные в диагонали моста,образованных защитными элементами иконтролируемыми тиристорами, отл и ч а ю щ е е с я тем, что, с цельюповышения надежности, оно снабженодвумя источниками питания индикаторов по. одному для каждого полумостапреобразователя и раэвяэывающими резисторами, индивидуальными для каждой ветви тиристоров, причем источники через резисторы включены в диагонали мостов, образованных делителяминапряжения и контролируемыми тиристорами,Источники информации,принятые во внимание при экспертизе1. Патент Франции Р 1325798,кл. Н 02 М, 1974.2. Авторское свидетельство СССР877699 Составитель В. Литвиненко липенко техред Л,пекарь КорректоГриценко Редактор акаэ лиал ППП "Патент", г. ужгород, ул. Проектна 632/81 Тираж 678 ВНИИПИ Государственного коми по делам иэобретеннй и о 113035, Москва, Ж, Раушская

Смотреть

Заявка

2886968, 26.02.1980

ПРЕДПРИЯТИЕ ПЯ А-7672

ИССЕРЛИН ЕВГЕНИЙ БОРИСОВИЧ, ПЛИСС АРКАДИЙ ДАВИДОВИЧ

МПК / Метки

МПК: H02H 7/10

Метки: мостового, параллельно, последовательно, преобразователя, соединенных, состояния, тиристоров

Опубликовано: 30.10.1981
