Отстойник для разделения суспензий и уплотнения осадка
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

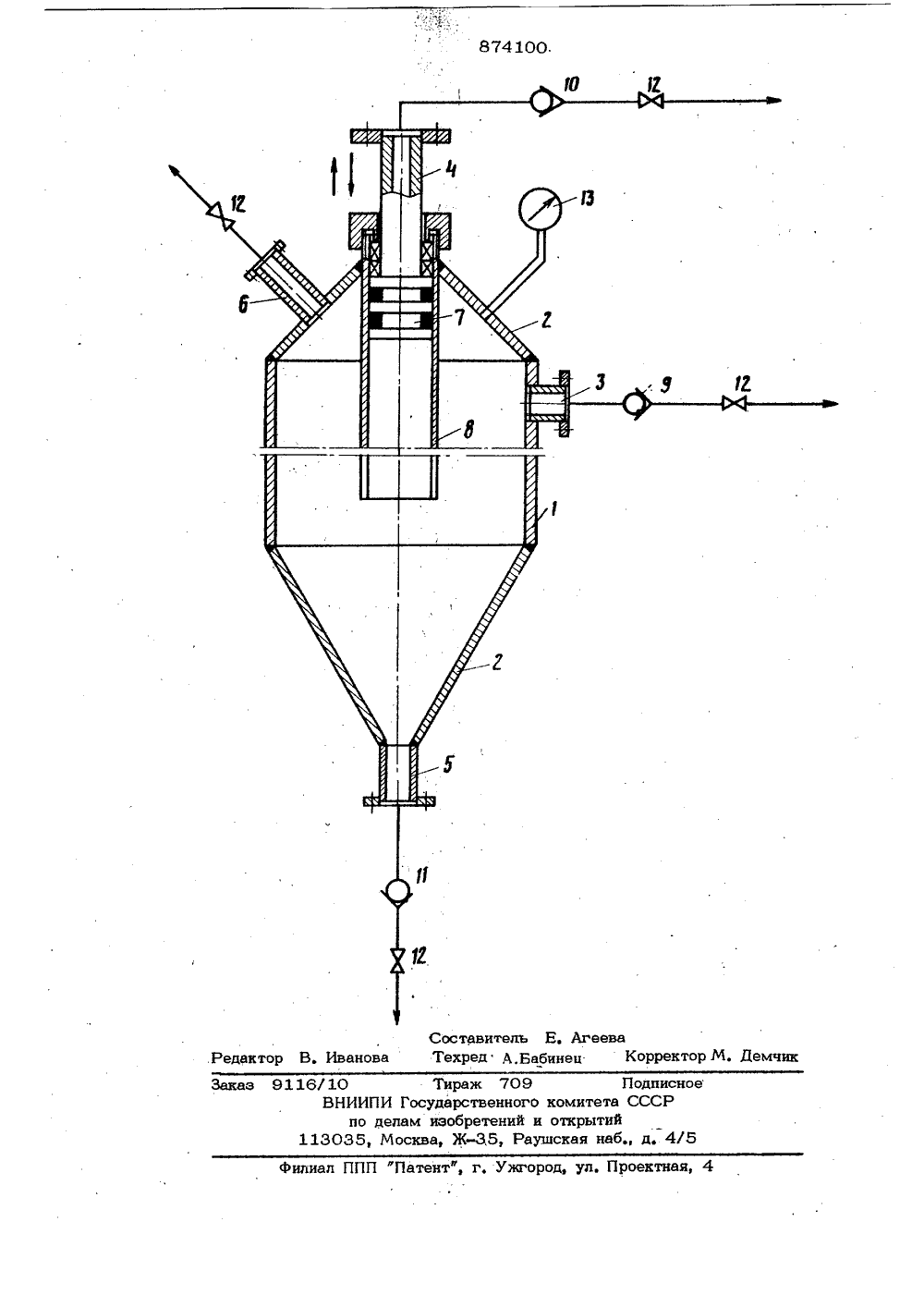

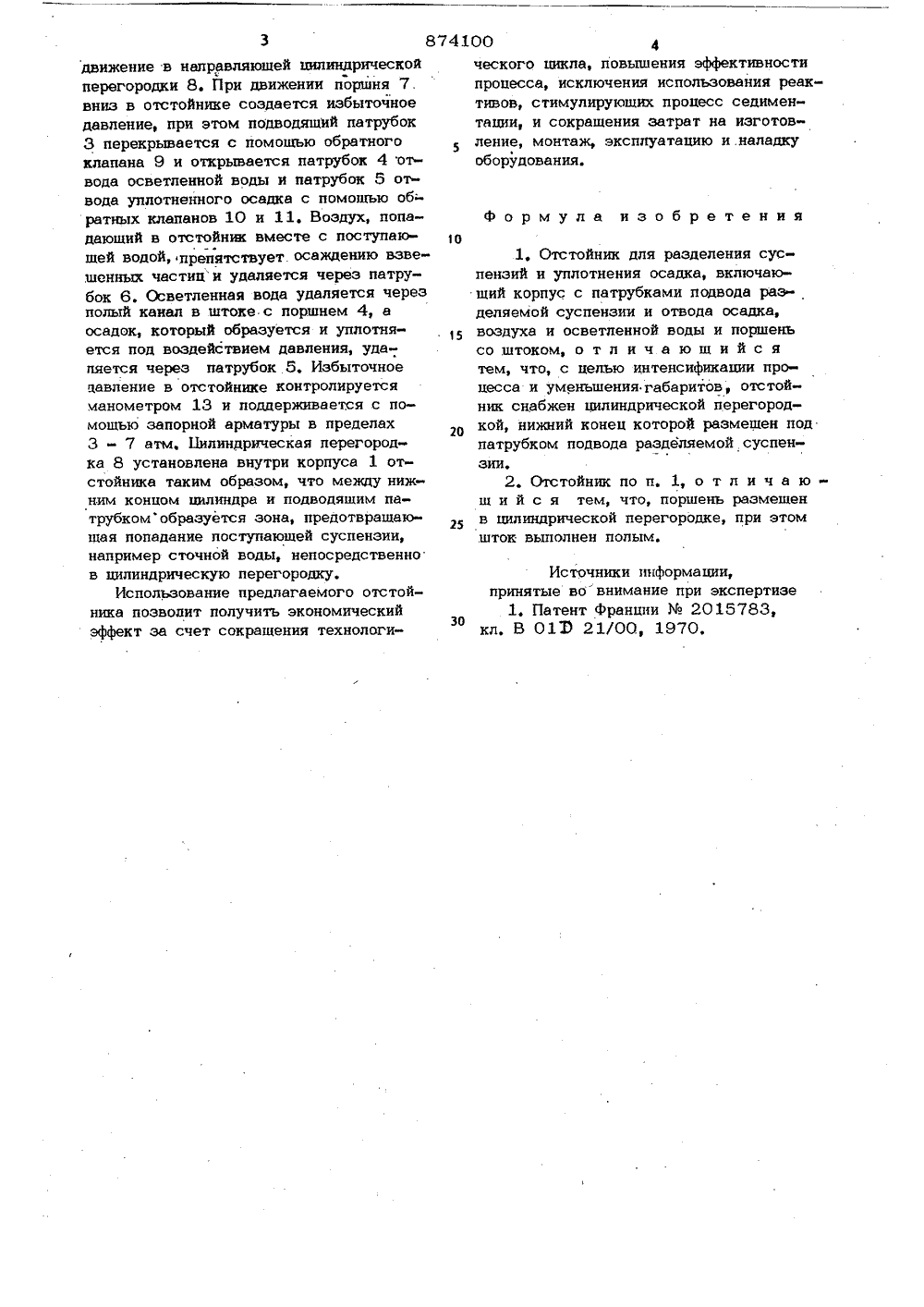

О П И С А Н И Е 1 )874100ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоввтсиикСоциалистическиеРеспублик(23) П риоритет Опубликовано 23,10.81, Бюллетень 39 ао делаи изобретений и открытий(54) ОТСТОЙНИК ДЛЯ РАЗДЕЛЕНИЯ СУСПЕНЗИЙ И УПЛОТНЕНИЯ ОСАДКА 1 о Изобретение относится к очистке сточных вод, а более конкретно к устройствам, предназначенным для разделения суспензий и уплотнения осадка, например для очистки сточных вод от легких и тяжелых примесей. Такие устройства применяются в нефтеперерабатывающей и нефтехимической отраслях промышленности, в металлургии и целлюлозо бумажной промышленности.Наиболее близким к предлагаемому по технической сущности и достигаемому эффекту является отстойник, включающий корпус с патрубками подвода-.разделяемой суспензии и отвода осадка, воздуха и осветленной воды и поршеньсо штоком ь 1 1 .Недостатком известного отстойника является высокая производительность и и значительные габариты.Бель изобретения - интенсификация процесса и уменьшение габаритов.Бель достигается тем, что отстойник снабжен цилиндрической перегородкой,2нижний конец которой. размещен под патрубком подвода разделяемой суспензии,Кроме того, в предложенном устройствепоршень размещен в цилиндрической перегородке, при этом шток выполнен полым.На чертеже изображен отстойник, общий вид,Отстойник имеет корпус 1 с крьпнками2, подводящим патрубком 3 и отводящими патрубками 4 - 6, подвижный поршень 7, цилиндрическую перегородку 8,обратные клапаны 9 - 11, запорную арматуру 12 и манометр 13, Отводящийпатрубок 4 образован полым каналом вштоке с поршнем 7. Билнндр 8 установлен внутри корпуса 1 отстойника.Отстойник работает следующим образом.Через патрубок 3 в отстойник подается суспензия, например сточные воды,подлежащие очистке от механическихпримесей, Избыточное давление создается приспособлением в виде поршня 7,имеющего возвратно - поступательное874100 движение в направляющей цилиндрической перегородки 8. При движении поршня 7. вниз в отстойнике создается избыточное давление, при этом подводящий патрубок 3 перекрывается с помощью обратного клапана 9 и открывается патрубок 4 отвода осветленной воды и патрубок 5 отвода уплотненного осадка с помощью обратных клапанов 10 и 11. Воздух, попадающий в отстойнщс вместе с поступающей водой, препятствует осаждению взвешенных частици удаляется через патрубок 6, Осветленная вода удаляется через полый канал в штоке.с поршнем 4, а осадок, который образуется и уплотняется под воздействием давления, удаляется через патрубок 5, Избыточное давление в отстойнике контролируется манометром 13 и поддерживается с помощью запорной арматуры в пределах 3 - 7 атм, цилиндрическая перегородка 8 установлена внутри корпуса 1 отстойника таким образом, что между нижним концом цилиндра и подводящим патрубкомобразуется эона, предотвращаюшая попадание поступающей суспензии, например сточной воды, непосредственно в цилиндрическую перегородку.Использование предлагаемого отстойника позволит получить экономический эффект за счет сокрашения технологи 4ческого цикла, повышения эффективности процесса, исключения использования реактивов, стимулирующих процесс седиментации, и сокрашения затрат на изготовление, монтаж, эксплуатацию и.наладку оборудования,формула изобретения10 1, Отстойник для разделения суспензий и уплотнения осадка, включающий корпус с патрубками подвода разделяемой суспензии и отвода осадка,воздуха и осветленной воды и поршецьсоштоком, отличающийсятем, что, с целью интенсификации процесса и уменьшения габаритов, отстойник снабжен цилиндрической перегородкой, нижний конец которой размещен подпатрубком подвода разделяемой суспенэии.2. Отстойник по п. 1, о т л и ч а ющ и й с я тем, что, поршень размещенв цилиндрической перегородке, при этомшток выполнен полым,Источники информации,принятые вовнимание при экспертизе 1. Патент франции % 2015783,кл. В 01 О 21/00, 1970,Редактор нова Заказ 9116/10 ВНИ4 лиал ППП фПатентф, г. Ужгород, ул. Проек Тираж 709 ИПИ Государственного комит по делам изобретений и откры 5, Москва, Ж-ЗБ, Раушская
СмотретьЗаявка
2842417, 23.11.1979
ПРЕДПРИЯТИЕ ПЯ Г-4733
МЕЛИХОВ ЛЕОНИД ЕФИМОВИЧ, ВИКТОРОВ НИКОЛАЙ СЕРГЕЕВИЧ
МПК / Метки
МПК: B01D 21/00
Метки: осадка, отстойник, разделения, суспензий, уплотнения
Опубликовано: 23.10.1981
Код ссылки
<a href="https://patents.su/3-874100-otstojjnik-dlya-razdeleniya-suspenzijj-i-uplotneniya-osadka.html" target="_blank" rel="follow" title="База патентов СССР">Отстойник для разделения суспензий и уплотнения осадка</a>
Установка для обезвоживания осадков сточных вод
Номер патента: 1125211
Опубликовано: 23.11.1984
Авторы: Агранович, Еготубов, Еременко, Карагезов, Куликов, Щербина
МПК: C02F 11/12
Метки: вод, обезвоживания, осадков, сточных
...быть расположены на обоих концах трубы 4 и связаны с барабаном 11 через два торцовых диска 14, На наружной поверхности цилиндрической оболочки 3 корпуса по винтовой линии навит и закреплен Фильтровальный рукав 8, выполненный с переменным проходным сечением и соединенный с патрубками 6 подачи осадка и 7 выгрузки шлама. Ниже под рукавом 8 на оболочке 3 корпуса выполнен канал 15 параллельно продольной оси рукава, т.е, по винтовой линии. Канал 15 в поперечном сечении выполнен с заглублением вниз относительно своей нижней острой выступающей заходной кромки. В оболочке 3 корпу 3 112521 са по канавке 15 выполнена перАорация "1" с наклоном вниз во внутреннюю полость. Стенки канала 15 могут быть образованы лентой 16 из эластичного материала,...
