Грозоуказатель

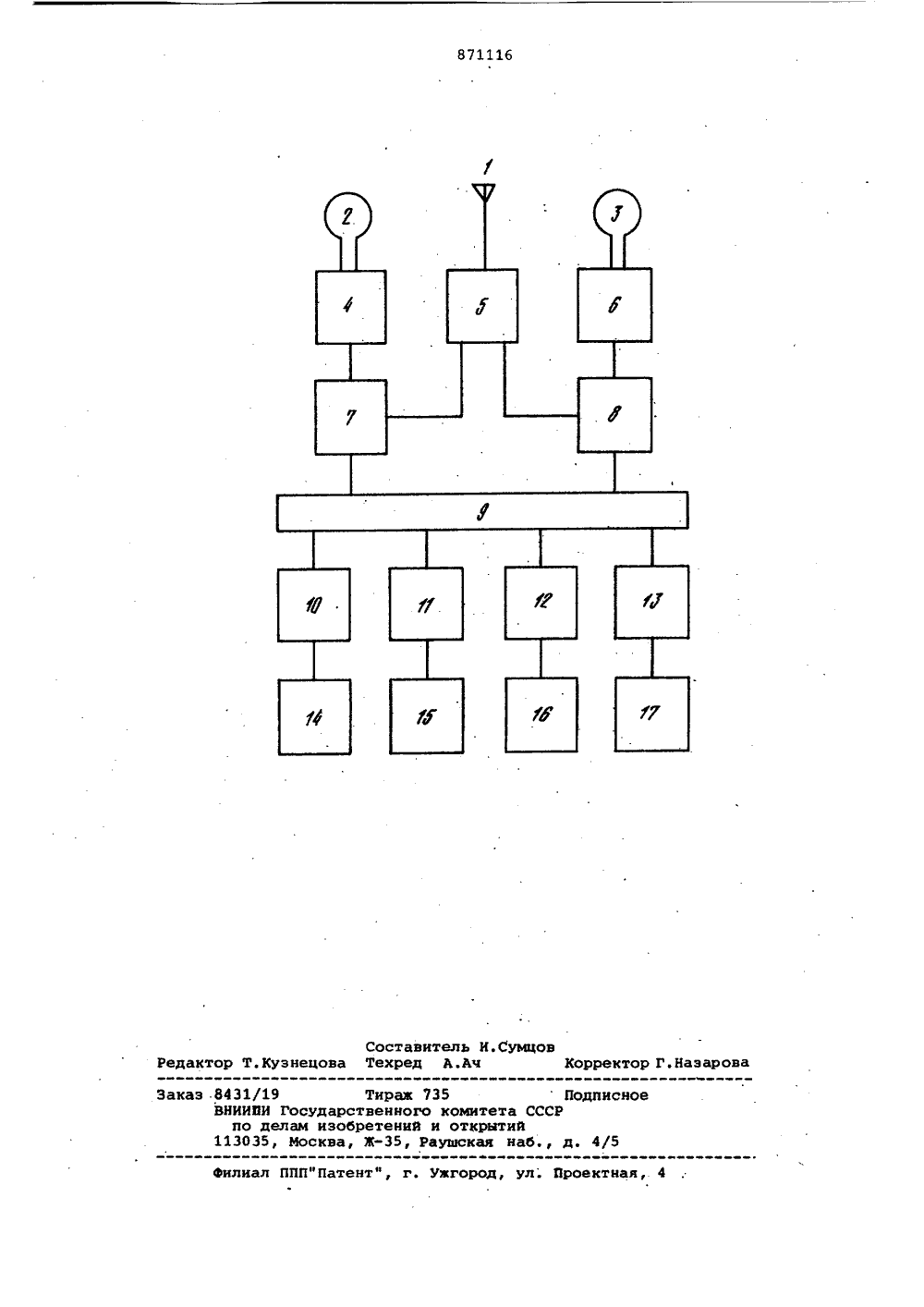

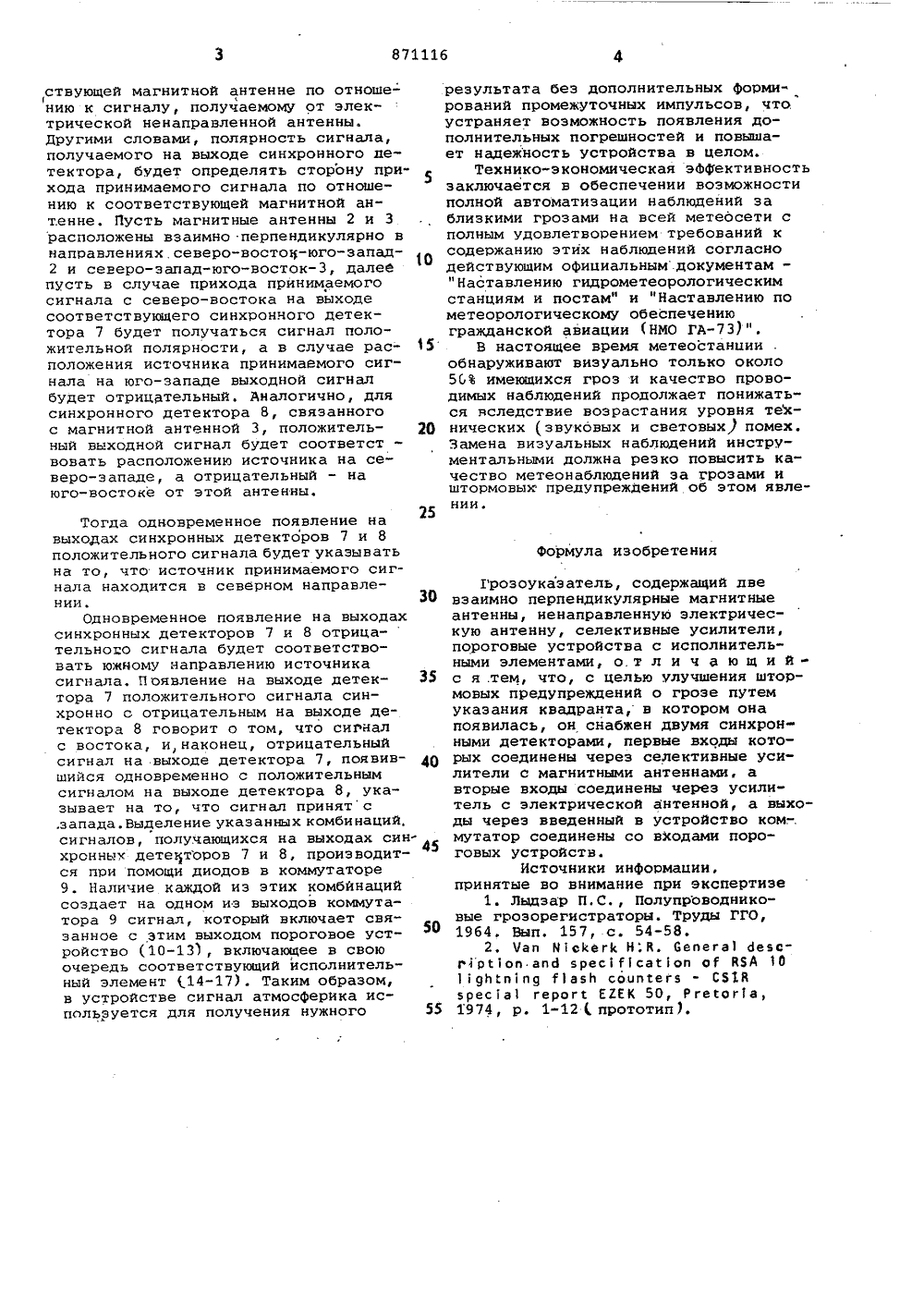

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ИИЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено 01.1079 (21) 2828153/18-10.с присоединением заявки Йо(51)М. Кл,з 6 01 % 1/16 Государственный комитет СССР по делам изобретений и открытийУстройство относится к области метеорологии и предназначено для проведения на метеостанциях инструментальных наблюдений за близкими грозами.Полупроводниковые грозорегистрато- ры известны (11.Наиболее близким к изобретению является счетчик молний РСА2.Известное устройство предназначено для счета или регистрации грозо вых разрядов происходящих вблизи пунк та наблюдения без указания направления на эти разряды.Целью изобретения являетсч улучше ние штормовых предупреждений путем указания квадрата, в котором появились грозы. Цель достигается тем, что грозоуказатель содержит два синхронных детектора, входы которых соединены с выходами селективных усилителей, подключенных к магнитным антеннам,и выходом аналогичного усилителя, соеди ненного с электрической антенной, а выходы через диодный коммутатор - со входами пороговых устройств, к выходам которых подключены исполнительные элементы. ертеже дана блок-схема устройСхема включает электрическУю ненаправленную антенну 1, две взаимноперпендикулярные магнитные антенны2, 3, усилители 4, 5 и 6 с полосойпропускания 3 кГц на уровне 0,7 ирезонансной частотой 40 кГц, синхронные детекторы 7 и 8, коммутатор 9,пороговые устройства 10, 11, 12 и13, исполнительные элементы (регистраторы, счетчики или сигнальныеустройства) 14, 15, 16 и 17,Работа схемы осуществляется сле-.15 дующим образом.Сигналы, наводимые при близкихгрозовых разрядах в магнитных антеннах 2 и 3, после усиления в блоках 4 и 6, подаются на синхронные20 детекторы 7 и 8. В качестве опорногонапряжения для синхронных детекторовиспользуется сигнал, получаеяяй навыходе усилителя 5, связанного сэлектрической ненаправленной антенной. На выходе каждого из синхронных детекторов будет появляться напряжение положительной или отрицательной полярности в зависимости оттого, синфазный или противофазный30 сигнал будет наводиться на соответ 8711165 О 15 25 Формула изобретения ствующей магнитной антенне по отношению к сигналу, получаемому от электрической ненаправленной антенны.Другими словами, полярность сигнала,получаемого на выходе синхронного детектора, будет определять сторону прихода принимаемого сигнала по отношению к соответствующей магнитной антенне. Пусть магнитные антенны 2 и 3расположены взаимно перпендикулярно внаправлениях северо-восток-юго-запад 2 и северо-запад-юго-восток, далеепусть в случае прихода принимаемогосигнала с северо-востока на выходесоответствующего синхронного детектора 7 будет получаться сигнал положительной полярности, а в случае расположения источника принимаемого сигнала на юго-западе выходной сигналбудет отрицательный. Аналогично, длясинхронного детектора 8, связанногос магнитной антенной 3, положительный выходной сигнал будет соответствовать расположению источника на северо-западе, а отрицательный - наюго-востоке от этой антенны. Тогда одновременное появление на выходах синхронных детекторов 7 и 8 положительного сигнала будет указывать на то, что источник принимаемого сигнала находится в северном направлении.Одновременное появление на выходах синхронных детекторов 7 и 8 отрица-тельноо сигнала будет соответствовать южному направлению источника сигнала. Появление на выходе детектора 7 положительного сигнала синхронно с отрицательным на выходе детектора 8 говорит о том, что сигнал с востока, и,наконец, отрицательный сигнал на выходе детектора 7, появившийся одновременно с положительным сигналом на выходе детектора 8, указывает на то, что сигнал принятс .запада. Выделение указанных комбинаций, сигналов, получающихся на выходах синхронных детекторов 7 и 8, производится при помощи диодов в коммутаторе 9. Наличие каждой иэ этих комбйнаций создает на одном из выходов коммутатора 9 сигнал, который включает связанное с этим выходом пороговое устройство (10-13), включающее в свою очередь соответствующий исполнительный элемент (.14-17). Таким образом, в устройстве сигнал атмосферика используется для получения нужного ЗО 35 40 45 50 55 результата без дополнительных формирований промежуточных импульсов, чтоустраняет возможность появления дополнительных погрешностей и повышает надежность устройства в целом.Технико-экономическая эффективность заключается в обеспечении возможности полной автоматизации наблюдений за близкими грозами на всей метеосети с полным удовлетворением требований к содержанию этих наблюдений согласно действующим официальным. документам- "Наставлению гидрометеорологическим станциям и постам" и "Наставлению по метеорологическому обеспечению гражданской авиации (НМО ГА)".В настоящее время метеостанции обнаруживают визуально только около 50% имеющихся гроз и качество проводимых наблюдений продолжает понижаться вследствие возрастания уровня технических 1,звуковых и световых) помех.Замена визуальных наблюдений инструментальными должна резко повысить качество метеонаблюдений за грозами иштормовых предупреждений об этом явлении. Грозоуказатель, содержащий двевзаимно перпендикулярные магнитныеантенны, ненаправленную электрическую антенну, селективные усилители,пороговые устройства с исполнительными элементами, о. т л и ч а ю щ и йс я .тем, что, с целью улучшения штормовых предупреждений о грозе путемуказания квадранта, в котором онапоявилась, он снабжен двумя синхронными детекторами, первые входы которых соединены через селективные усилители с магнитными антеннами, авторые входы соединены через усилитель с электрической антенной, а выходы через введенный в устройство ком-мутатор соединены со входами пороговых устройств.Источники информации,принятые во внимание при экспертизе1, Лыдзар П,С., Полупроводниковые грозорегистраторы. Труды ГГО,1964. Вып. 157, с. 54-58.2, Чап М 1 сМег 1 с Н;й. Сепега 1 деесг 1 р 1 оп апд ьрес 151 сай 1 оп оГ ВВА 10119 Ь 1 п 1 пд 11 ааЬ соцпсегз - 0111зрес 1 а 1 герогс ЕЖЕК 50, Ргесог 1 а,1974, р, 1-12прототип),871116 Составитель И.Сумцузнецова Техред А.Ач Редакто ректор Г На а сн лиал ППП"Патентф, г. Ужгород, ул; Проектная,8431/19 ВНИИВИ Госуда по делам из 113035, москв Тираж 735ственного комитета СССбретений и открытий
