Генератор импульсов

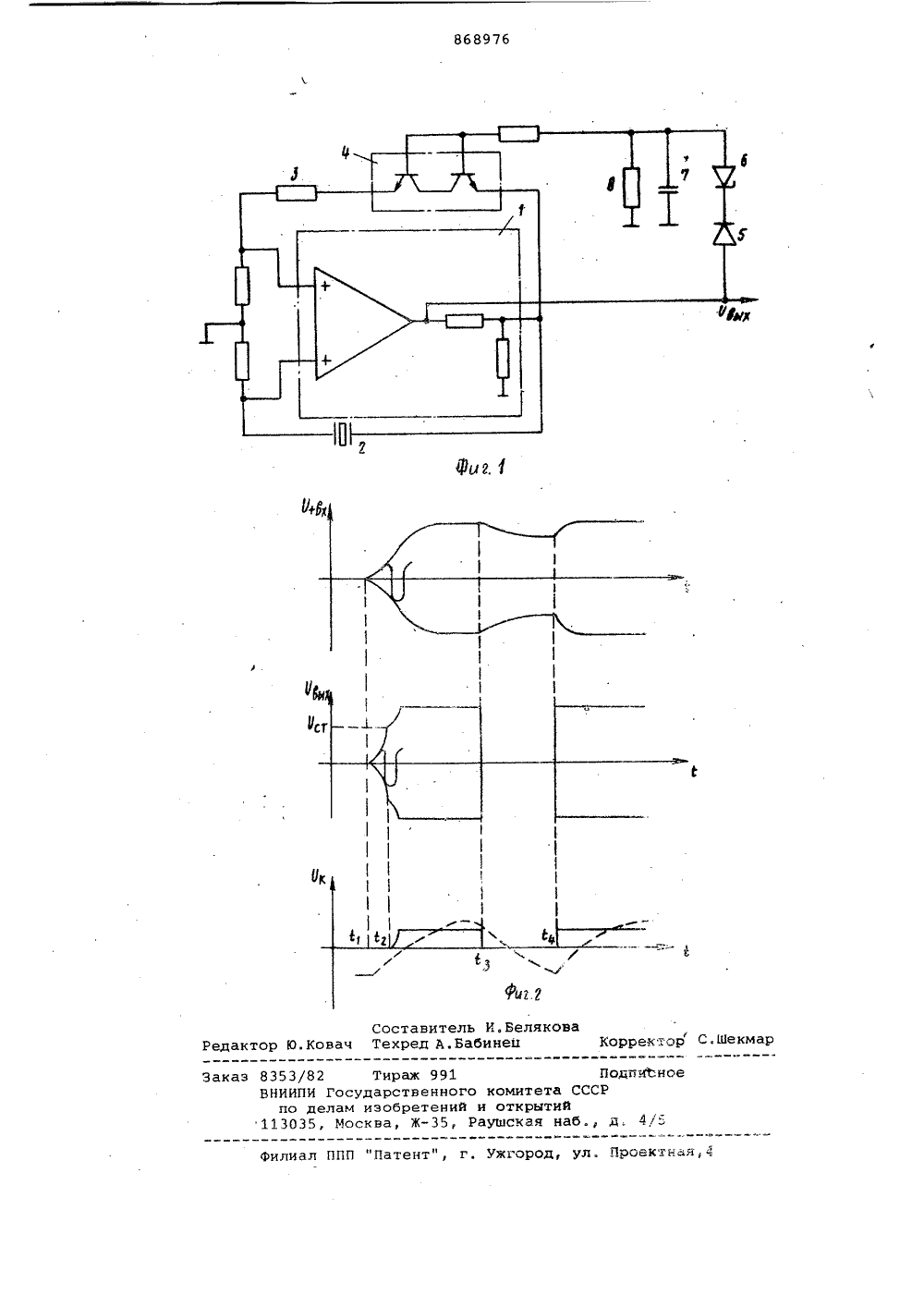

Союз Советскнк Соцналнстическнк РеспублнкОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ВТИЛЬСТВУ 1868976(22) Заявлено 280180 (21) 2874284/18-21с присоединением заявки Нов(23) Г 1 риоритетОпубликовано 300981. Бюллетень Но 36Дата опубликования описания 30,0981 51)М, К,з Н 03 К 3/027 Госуаарствеииый комитет СССР по йелам изобретений и открытий(54) ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использова но в измерительной и вычислительной технике.Известен генератор импульсов, содержащий операционный усилитель, кварц, включенный между выходом и прямым входом операционного усилителя, цепь отрицательной обратной связи с ключом с одним входом и двумя изолированными выходами, включенными в цепь отрицательной обратной связи, кС-цепь, подсоединенную к клеммам источника питания, средняя точка которой подсоединена ко входу ключа. При включении генератора, ключ разрывает отрицательную обратную связь и всЛедствие большого коэффициента усиления операционного усилителя амплитфа колебаний быстро возрастает, а после выхода генератора в режим установившихся колебаний ключ, управляемый от КС-цепи, заряжающийся от источника питания, замыкает отрицательную обратную связь, стабилизируя операционный усилитель и повышая стабильность частоты колебаний 1 1. Однако если ключ замкнет обратнуюотрицательную связь до наступления режима установившихся колебаний,то из-эа уменьшения коэффициентаусиления операционного усилителяможет произойти срыв колебаний, истабильность частоты при многократномвключении будет низкой, так как приснятии напряжения питания из-эа высокой добротности кварца напряжениена выходе ключа будет снижаться гораздо быстрее, чем амплитуда колебаний на прямом входе операционногоусилителя О+ . Следовательно,при повторном включении генераторсразу же окажется в режиме устано 15 вившихся колебаний, но посколькуконденсатор РС -цепи разряжен, тоключ разрывает отрицательную обратную связь и стабильность. частоты будет низкой, пока конденсатор КС-цепи20 не зарядится вновь и не замкнет ключ.При многократном включении низкаястабильность частоты в течение времени заряда конденсатора кС-цепи становится заметной,25 Цель изобретения - повышение надежности и стабильности частоты врежиме многократного включения.Указанная цель достигается тем,что в генераторе импульсов, содержа 30 щем операционный усилитель, кварце 868976вый резонатор, включенный между выходом операционного усилителя и егопрямым входом, цепь отрицательной обратной связи с ключом между выходомоперационного усилителя и его инверсным входом, выход операционногоусилителя соединен с управляющимвходом ключа через последовательносоединенные диод и стабилитрон,управляющий вход ключа соединен собщей шиной через параллельно включенные резистор и конденсатор.Повышение надежности и стабильности частоты колебаний при многократном включении генератора достигается тем, что управление ключом ведется в зависимости от амплитуды колебаний напряжения на выходе.На фиг. 1 приведена структурнаяэлектрическая схема генератора нафиг. 2 - графики изменения амплитуднапряжения на прямом входе операци Оонного усилителя О , выходногонапряжения О ши наряжения на входеключа О (пунктиром показано изменение напряжения на входе ключа в известном устройстве),25Генератор импульсов содержит операционный усилитель 1, кварцевый резонатор 2, цепь отрицательной обратной связи иэ резистора 3 и ключа 4,диод 5, стабилитрон б, конденсатор7 и резистор 8. ЗОГенератор работает следующим образом.При включении генератора в моментнапряжение на катоде и аноде стабилитрона б приблизительно одинаково З 5и равно потенциалу общей шины, стабилитрон б, следовательно, закрыт,а на выходе ключа 4 имеется запирающее его напряжение Ок, ключ разрывает цепь отрицательной обратной свя Ози. Амплитуды колебаний напряженияна прямом входе операционного усилителя и выходного напряжения быстровозрастают.При достижении положительной полуволны выходного напряжения в моментнапряжения стабипизации Остстабилйтрона б последний открываетсяи через открытый диод 5 подает положительное напряжение на вход ключа 4,замыкая его, что приводит к стабилизации длительности генерируемых импульсов.При отрицательной полуволне выходного напряжеия диод 5 закрывается,вследствие чего на входе ключа 4 останется положительное напряжение О 1,поддерживаемое конденсатором 7, постоянная времени разряда которогоопределяется резистором 8,В дальнейшем амплитуда колебанийнапряжения на прямом входе операционного усилителя и выходного напряжения постепенно возрастают вплоть доустановившегося значения. Делительнапряжения на выходе операционногоусилителя 1 повышает стабильностьчастоты генератора, уменьшая величину напряжения на резонаторе 2, иодновременно облегчает управлениеключом 4.С выключением генератора в моментамплитуда колебаний напряженияна прямом входе операционного усилителя постепенно уменьшается.С включением генератора в моментамплитуда колебаний выходного напряжения сразу достигнет установившегося значения, и на вход ключа 4 через диод 5 и стабилитрон б поступаетположительное напряжение О, замыкающее ключ, что сразу же стабилизируетчастоту колебаний.Таким образом, при многократномвключении генератора отрицательнаяобратная связь замыкается сразу жепосле достижения амплитудой колебаний выходного напряжения Ов, напряжения стабилизации стабилитрона б,благодаря чему надежность генератораи стабильность частоты его колебаний повышаются.Формула изобретенияГенератор импульсов, содержащий операционный усилитель, кварцевый резонатор, включенный между выходом операционного усилителя и его прямым входом, цепь отрицательной обратной связи с ключом между выходом операционного усилителя и его инверсным входом, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности и стабильности частоты в режиме многократного включения, выход операционного усилителя соединен с управляющим входом ключа через последовательно соединенные диод и стабилитрон управляющий вход ключа соединен с общей шиной через параллельно включенные резистор и конденсатор.1Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9453784, кл. Н 03 К 3/02, 1974 (прототип),.Ковач Техред А.Бабинеи Корректор мар дак о елам и Моск илиал ППП "Патент", г, Ужгород, ул. Проектная,4 8353/8 ВНИИПИпо д 113035 ираж 991 рственного коми обретений и отк а, Ж, Раушск Подписноеета СССРытийя наб., д, 4/5
