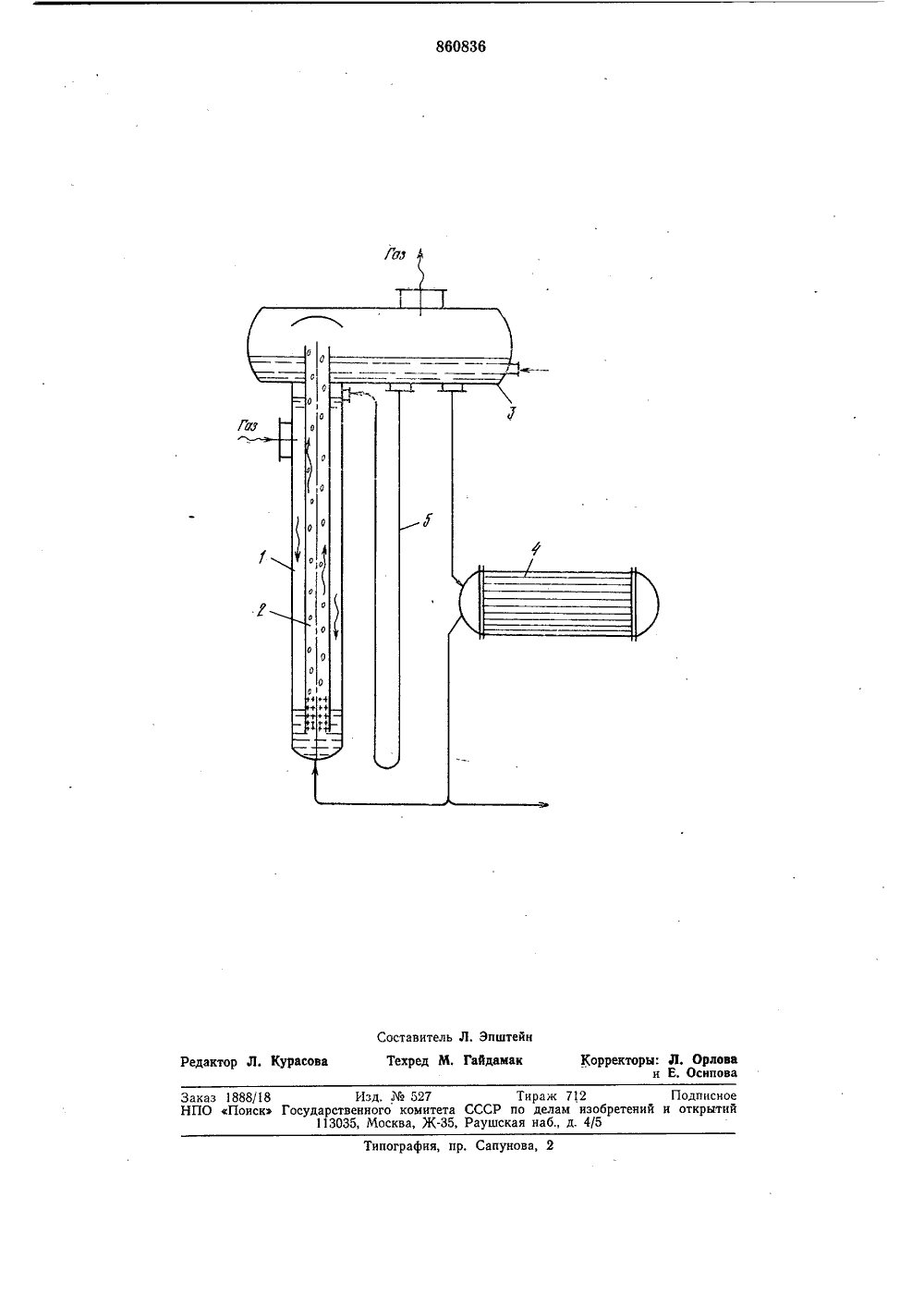

Установка для проведения процесса абсорбции

О П И С А Н И Е и 860836ИЗОБРЕТЕН ИЯ Союз Советских Социалистических Республик(51) М, Кл.зВ 010 53/18 киисоединением Государственный комитет ССС,Р по делам изобретений и вткрытий(43) Опубликовано 07.09.81. Бюллетень(45) Дата опубликования описания 07.09 К 66.074.3 (088.8) ОтникОв,рагина .72) Ав яков, Б. Т. Васильев, А.каров, В, А. Заваров, ЛА. Н. Усенколитехнический институт ия Л, Я. Живайкин, В. И. Чер С. Г. Тибилов, В, П. М изобре 71) Заявите е мскии ЛЯ ПРОВЕДЕНИЯ ПРОЦЕССБСОРБЦИИ 54) УСТАН еталлоемо в усло- ктивности Изобретение относится к конструкции аппаратов химической технологии и может быть применено в химической и других областях промышленности, в частности для проведения процесса абсорбции серного ан гидрида и осушки газа в контактном производстве серной кислоты под давлением,Известна установка для проведения процесса абсорбции серного ангидрида в сернокислотной системе, работающей под дав о лением, которая включает насадочный абсорбер, сборник горячей кислоты, циркуляционный насос, теплообменник для охлаждения серной кислоты и напорный бачок, соединенные кислотопроводами после довательно между собой 1.К недостаткам такой установки относятся низкая интенсивность и недостаточная эффективность насадочного абсорбционного аппарата, а также тяжелые условия работы циркуляционного насоса при повышенном давлении в системе и коррозионной активности серной кислоты.Известна установка для проведения процесса абсорбции, включающая контактный аппарат, соединеный через гидрозатвор со сборником-сепаратором, и эрлифт 2).В этой установке осуществляется одноразовый проход жидкости через эрлифт и контактный аппарат. Недостатком установ- зо ки является также большая мкость, что особенно нежелательнвиях повышенной коррозионной асерной кислоты.Целью изобретения является повышение эффективности процесса, уменьшение туманообразования и упрощение конструкции,Эта цель достигается тем, что установка снабжена теплообменником, соединенным со сборником-сепаратором и нижней частью контактного аппарата, а эрлифт установлен в контактном аппарате.На чертеже представлена принципиальная схема предлагаемой установки для проведения процесса абсорбции.Установка для проведения процесса абсорбции серного ангидрида включает в себя контактный аппарат 1, эрлифт 2, сборник-сепаратор 3, теплообменник 4 и гидро- затвор 5.Установка работает следующим образом.Газовый поток, содержащий серный ангидрид, под давлением поступает в верхнюю часть пустотелого контактного аппарата 1, по кольцевому пространству между стенками аппарата 1 и эрлифта 2 движется вниз, через отверстия в эрлифте поступает внутрь его и в виде газожидкостной смеси движется по эрлифту вверх в сборник-сепаратор 3.Процесс абсорбции осуществляется в процессе контакта газа со стекающей пленкой кислоты при движении газа сверху вниз в кольцевом пространстве колонны и при движении газожидкостной смеси в эрлифт ной трубе. Выделяющиеся в процессе абсорбции тепло, а также теплота поступающего газа (200 - 250 С) идут на нагрев кислоты. Газ из сборника-сепаратора 3 выходит на дальнейшую переработку, а горя чая серная кислота охлаждается в теплообменнике 4 и вновь поступает в контактный аппарат 1 на следующий цикл абсорбции. Часть горячей серной кислоты из сборника-сепаратора, минуя теплообменник 4, 15 через гидрозатвор й поступает в верхнюю часть контактного аппарата для орошения внутренних стенок колонны и наружной стенки эрлифта, Предварительная абсорбция серного ангидрида при контакте газа 20 со стекающей пленкой горячей серной кислоты обуславливает осуществление так называемой горячей абсорбции, при которой уменьшается образование трудно улавливаемого тумана серной кислоты, В нижней части колонны стекающая пленкой горячая серная кислота смешивается с поступающей из теплообменника 4 охлажденной серной кислотой, после чего весь объем серной кислоты увлекается газовым пото- зо ком в эрлифт, где осуществляется процесс окончательной абсорбции. Количество поглощаемого серного ангидрида на стадии горячей абсорбции (форабсорбции) может достигать 70 - 90% от всего количества Фбсорбируемого на установке серного ангидрида.Выполнение абсорбционной установки в предлагаемом виде, кроме повышения эффективности процесса абсорбции, уменьшает капитальные затраты за счет работы абсорбционной колонны при высокой скорости газа (й - 8 м/с.вместо 0,7 - 1 м/с в насадочной колонне).Формула изобретенияУстановка для проведения процесса абсорбции, преимущественно серного ангидрида, включающая контактный аппарат, соединенный через. гидрозатвор со сборником- сепаратором, и эрлифт, отличающаяся тем, что, с целью повышения эффективности процесса, уменьшения туманообразования и упрощения конструкции, она снабжена теплообменником, соединенным со сборником- сепаратором и нижней частью контактного аппарата, а эрлифт установлен в контактном аппарате.Источники информации,принятые во внимание при экспертизе 1. Укроп ВСЬегп 1 са 1 Ргосезз Епрпеег 1 пд,7, 1972, р. 34 (Франция).2, Авторское свидетельство СССР645663, кл. В 01 Р 3/26, 1976 прототип).акт нова,огра ия, пр Заказ 1888/18 Изд. До 527 Тираж 712 ПодписиоНПО Поиск Государственного комитета СССР по делам изобретений и открыти113035, Москва, Ж, Раушская наб д. 4/5
