Устройство распределения теле-фонных вызовов

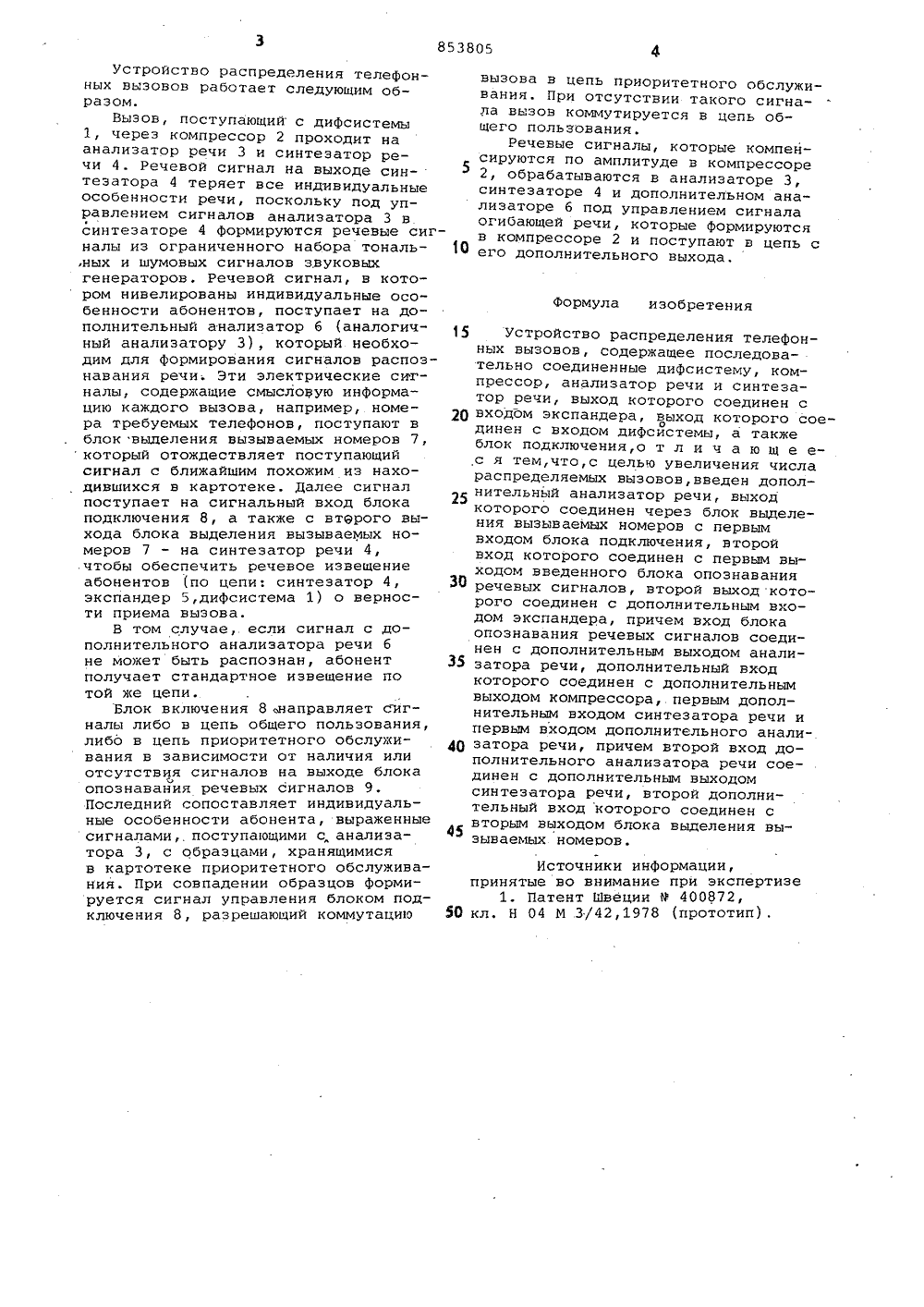

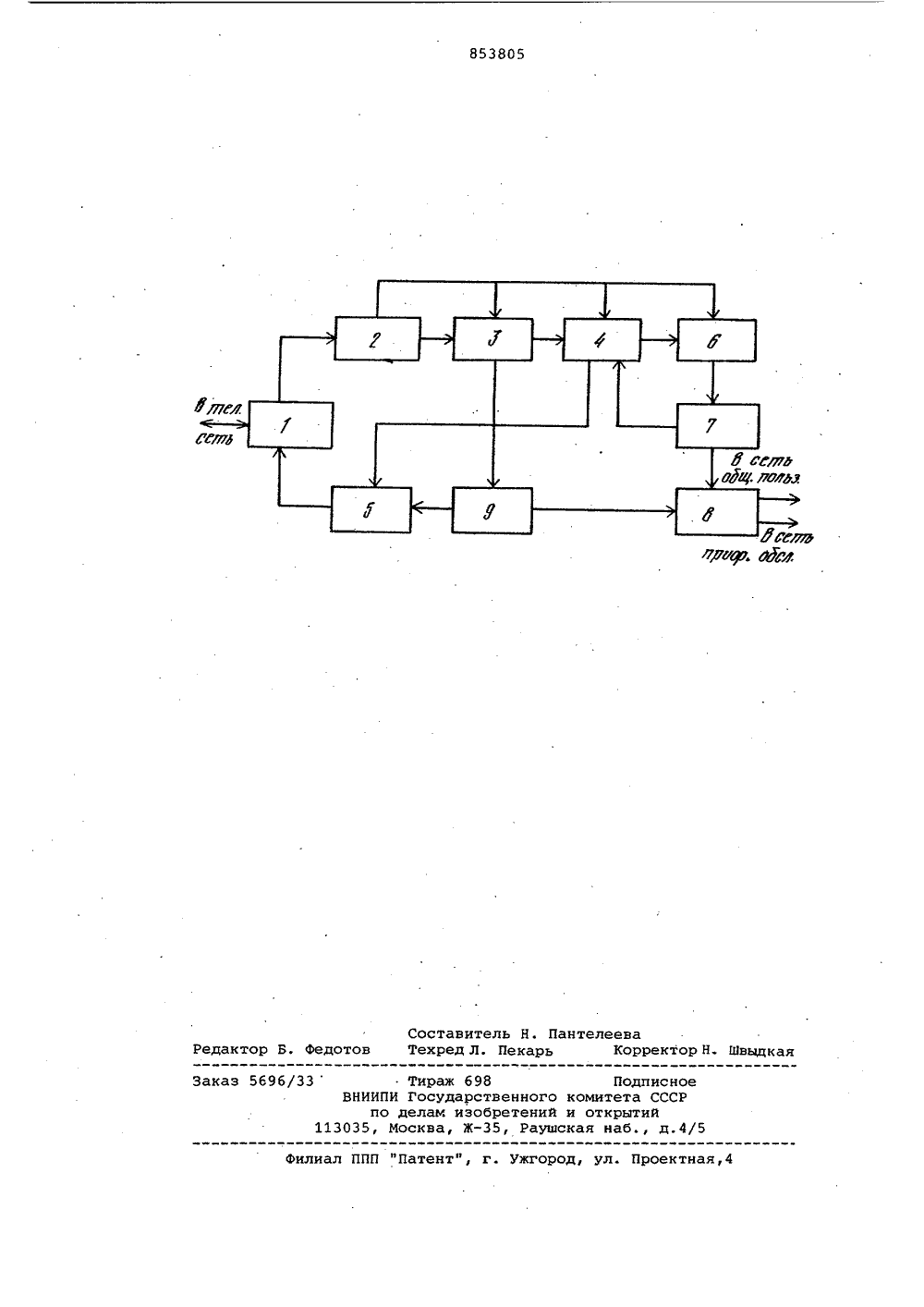

Союз Советских Социалистических РеспубликОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ оц 853805(23) Приоритет Н 04 И 3/42 Государственный комитет СССР по делам изобретений и открытийОпубликовано 07,08,81, Бюллетень Йо 29 Дата опубликования описания 070881(54) УСТРОЙСТВО РАСПРЕДЕЛЕНИЯ ТЕЛЕФОННЫХВЫЗОВОВ Изобретение относится к телефонии, автоматике и вычислительной технике и может использоваться в телефонной справочной системе.Известно устройство распределения телефонных вызовов, содержацее последовательно соединенные дифсистему, компрессор, анализатор речи и синтезатор речи, выход которого соединен с входом экспандера, выход которого соединен с входом дифсистемы, а также блок подключения ).11 .Однако известное устройство распределения дает ограниченное количество распределяемых вызовов.Цель изобретения - увеличение числа распределяемых вызовов.Для этого в устройство распределения телефонных вызовов, содержащее последовательно соединенные дифсистему, компрессор, анализатор речи и синтезатор речи, выход которого соединен с входом экспандера, выход которого соединен с входом дифсистемы, а также блок подключения, введены дополнительный анализатор речи, выход которого соединен через блок выделения вызываемых номеров с первым входом блока подключения,второй вход которого соединен с первым выходом введенного блока опознавания речевых сигналов, второй выходкоторого соединен с дополнительнымвходом экспандера, причем входблока опознавания речевых сигналовсоединен с дополнительным выходоманализатора речи, дополнительныйвход которого соединен с дополнительным выходом компрессора, первымдополнительным входом синтезатора речи и первым входом дополнительногоанализатора речи, причем второй входдополнительного анализатора речисоединен с дополнительным выходом15 синтезатора речи, второй дополнительный вход которого соединен с вторымвыходом блока выделения вызываемыхномеров.На чертеже изображена структурная20 электрическая схема. предложенногоустройства распределения телефонныхвызововУстройство распределения телефонных вызовов содержит дифсистему 1,25 компрессор 2, анализатор речи 3,синтезатор речи 4, экспандер 5,дополнительный анализатор речи б,блок выделения вызываемых номеров7, блок подключения 8 и блок опоз 30 навания речевых сигналов 9, 853805Устройство распределения телефонных вызовов работает следующим образом.Вызов, поступающий с дифсистемы1, через компрессор 2 проходит наанализатор речи 3 и синтезатор речи 4. Речевой сигнал на выходе синтезатора 4 теряет все индивидуальныеособенности речи, поскольку под управлением сигналов анализатора 3 всинтезаторе 4 формируются речевые сигналы из ограниченного набора тональ,ных и шумовых сигналов звуковыхгенераторов. Речевой сигнал, в котором нивелированы индивидуальные особенности абонентов, поступает на дополнительный анализатор б (аналогичный анализатору 3), который необходим для формирования сигналов распознавания речи. Эти электрические сигналы, содержащие смысловую информацию каждого вызова, например, номера требуемых телефонов, поступают вблок выделения вызываемых номеров 7,который отождествляет поступающийсигнал с ближайшим похожим из находившихся в картотеке, Далее сигналпоступает на сигнальный вход блокаподключения 8, а также с второго выхода блока выделения вызываемых номеров 7 - на синтезатор речи 4,чтобы обеспечить речевое извещениеабонентов (по цепи; синтезатор 4,экспандер 5,дифсистема 1) о верности приема вызова,В том случае,.если сигнал с дополнительного анализатора речи бне может быть распознан, абонентполучает стандартное извещение потой хе цепи.Блок включения 8 направляет сигналы либо в цепь общего пользования,либо в цепь приоритетного обслуживания в зависимости от наличия илиотсутствия сигналов на выходе блокаопознавайия речевых сигналов 9.Последний сопоставляет индивидуальные особенности абонента, выраженныесигналами, поступающими с анализатора 3, с образцами, хранящимисяв картотеке приоритетного обслуживания. При совпадении образцов формиется сигнал управления блоком подруетключения 8, разрешающии коммут ца ию вызова в цепь приоритетного обслуживания. При отсутствии такого сигна-ла вызов коммутируется в цепь общего пользования.Речевые сигналы, которые компенсируются по амплитуде в компрессоре2, обрабатываются в анализаторе 3,синтезаторе 4 и дополнительном анализаторе б под управлением сигналаогибающей речи, которые формируютсяв компрессоре 2 и поступают в цепь с10 его дополнительного выхода,Формула изобретения15 Устройство распределения телефонных вызовов, содержащее последовательно соединенные дифсистему, компрессор, анализатор речи и синтезатор речи, выход которого соединен с2 О входом экспандера, выход которого соединен с входом дифсйстемы, а такжеблок подключения,о т л и ч а ю щ е е,с я тем,что,с целью увеличения числараспределяемых вызовов, введен дополнительный анализатор речи, выходкоторого соединен через блок выделения вызываемых номеров с первымвходом блока подключения, второйвход которого соединен с первым выходом введенного блока опознаванияЗО речевых сигналов, второй выход которого соединен с дополнительным входом экспандера, причем вход блокаопознавания речевых сигналов соединен с дополнительным выходом аналиЗ 5 затора речи, дополнительный входкоторого соединен с дополнительнымвыходом компрессора, первым дополнительным входом синтезатора речи ипервым входом дополнительного анали 40 затора речи, причем второй вход дополнительного анализатора речи соединен с дополнительным выходомсинтезатора речи, второй дополнительный вход которого соединен свторым выходом блока выделения вызываемых номеров.Источники инФормации,принятые во внимание при экспертизе1. Патент Швеции Р 400872,50 кл, Н 04 М .3/42,1978 (прототип).853805 Тираж 698 Подписно ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4
