Резервированный генератор импульсов

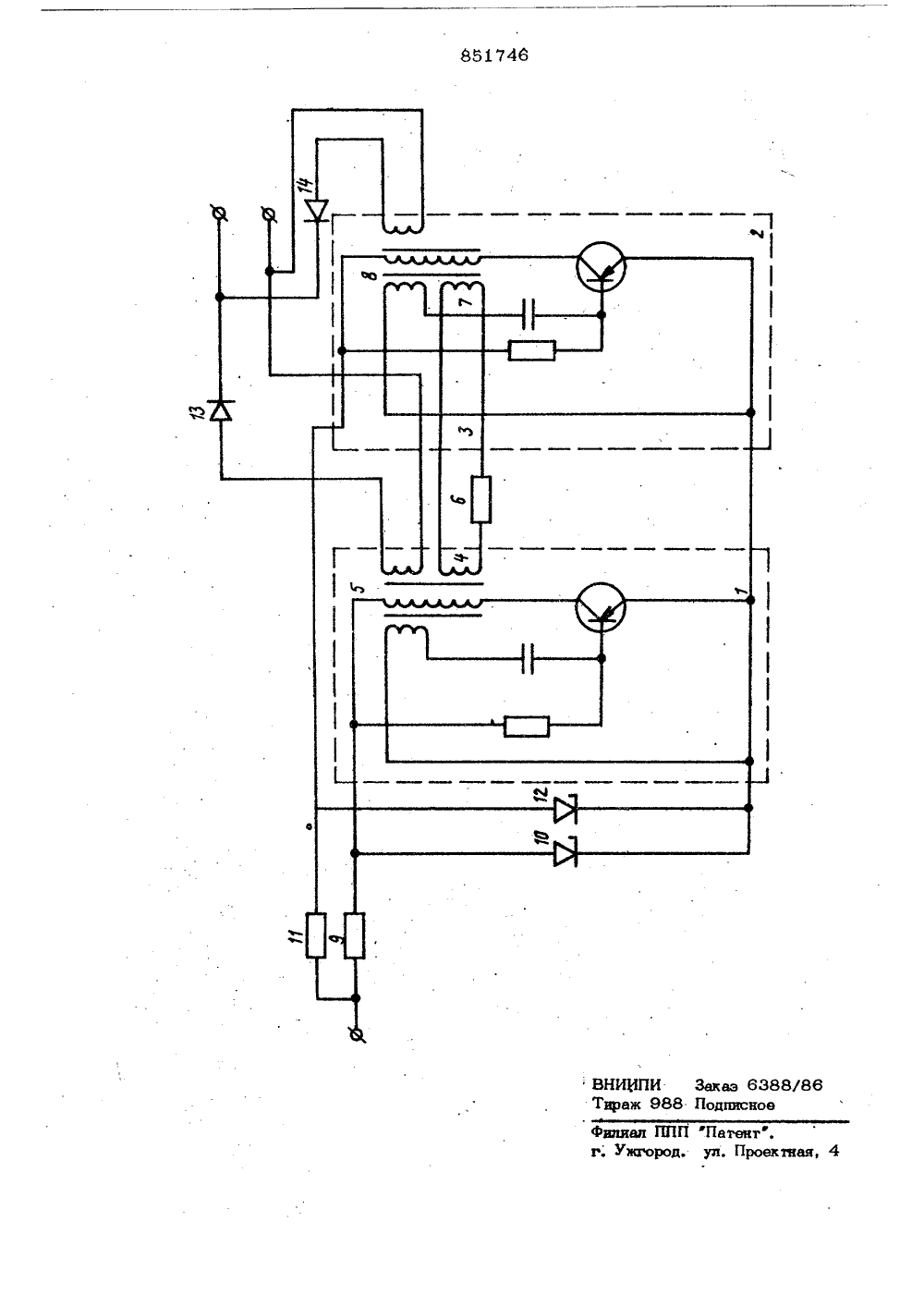

О П И С А Н И Е (и) ЗИ 746ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союэ Советск ниСоцналнстнческниРеспублни(23) П риоритет Н 03 К 3/30 Ввуйарвтееивй квюитет СССР в йиаа изейрвтвиий в етврнтий(54) РЕЗЕРВИРОВАННЫЙ ГЕНЕРАТОР ИМПУЛЪСОВ 1Изобретение относится к импульсной технике и может использоваться в устройствах управлениясинхронизаторах и гене" раторах с повышенными требованиями к надежности.Известен резервированный генератор, ффсодержащий рабочий и резервный генераторы, ключ, дифференцируюшую и интегрирующую цепочки 111.Однако этот генератор недостаточно надежен при переключении на резервный 1 ф генератор.Известен резервированный генератор, содержащий два блокинг-генератора и переключающее устройство 121. Недостаток известного генератора состоит в том, чтой он не обеспечивает надежной работы при неисправностях типа короткого замыкания и имеется связь по постоянному току между генераторами, что может привести20 к перегрузке генератора при выходе из строя одного иэ блокинг-генераторов,Цель изобретения - повышение надежности. 2Указанная цель достигается тем, чтов резервированном генераторе импульсов,содержащем два блокинг-генератора, выходная обмотка каждого из которых подключена к общему выходу устройства, втрансформатор каждого блокинг-генератора введена дополнительная обмотка, приэтом одни выводы этих обмоток соединены непосредственно, а другие выводы.через резистор, вывод питания каждогоблокииг-генератора подключен к соответствукэпеау стабилитрону, который подключен к общему источнику питания черезМВЗИС торНа чертеже представлена принципиальная схема резервированного генератораимпульсов,Генератор содержит: первый 1 и второй2 блокинг-генераторы, синхронизатор 3,1 щна обмотка 4 которого расположена наЧ)авсформаторе 5 дервого блокинг-генератора и соединена через ограничительныйрезистор 6 со второй обмоткой 7, расположенной на трансформаторе 8 второго3 65блокинг-генератора, первый и второй ис.точники питания, выполненные на резис-торе 9 и стабилитроне 10, резисторе 11и стабилитроне 12 соответственно, и разделительные диоры 13 и 14,Резервированный генератор работаетследующимобразом,Если оба блокинг-генератора 1 и 2исправны, они работают в автоколебательном режиме на одну нагрузку, Вследствиедопустимого разброса параметров элементов, частота работы одного из блокинггенераторов, например, первого 1, будетнесколько выше частоты работы второгоблокинг-генератора 2, т.е. блокинг-процесс в первом генераторе.будет начинаться раньше, а значит в обмотке 4 синхронизатора 3 наведется ЭДС и по цепи синхронизатора 3. протекает ток, что приводит к запуску второго, блокинг-генератора 2,Таким образом, блокинг-генератор снесколько большей частотой генерации импульсов синхронизирует резервный блокинг-генератор. Это обеспечивает синк-.ронную работу обоих блокинг-генераторовна одну нагрузку.Введение прецлагаемого синхронизатора повыщает надежность работы генератора импульсов за счет сокрашенияколичества применяемых элементов иустранения связи по постоянному токумежду блокинг-генераторами. В случаеотказа одного из блокинг-генераторовтипа короткого замыкания, второй работает на полную нагрузку, а его работо Формула изобретения Резервированный генератор импульсов.содержащий ава блокинг-генератора,. в- ходная обмотка каждого иэ которьк подключена к общему вихоау устройства,о т л и ч а ю ш и й с я тем, что, с цеО лью повыщения надежности, в трансформатор каждого блокинг-генератора ввецена аополнительная обмотка, при этомоани выводы этик обмоток соединенынепосреаственно, а другие выводи - че 25 реэ резистор, вывод питания кажцогоблокинг-генератора поакщочен к соответствуюшему стабилитрону, который поаключен к общему источнику питания через резистор.Источники информации,принятие. во внимание при экспертизе:1. Авторское свидетельство СССРМ 195498, кл. Н 03 К 5/01, 1966,2. Авторское свицетельство СССРМ 287109, кл. Ь 03 К 3/30, 1969(прототип). 35 1746 фспособность обеспечивается раэаельным питанием блокинг-генераторов, т,е. неисправный генератор не щунтирует источник питания и работающий блокинггенератор.Применение предлагаемого генератора позволяет повысить нааежность системы эа счет сохранения работоспособности при возникновении описанных виаов отказов.
