Устройство для удержания нерастворимых частей при питании котлов в приемнике, вставленном внутрь котла
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 8510
Автор: Наумов
Текст

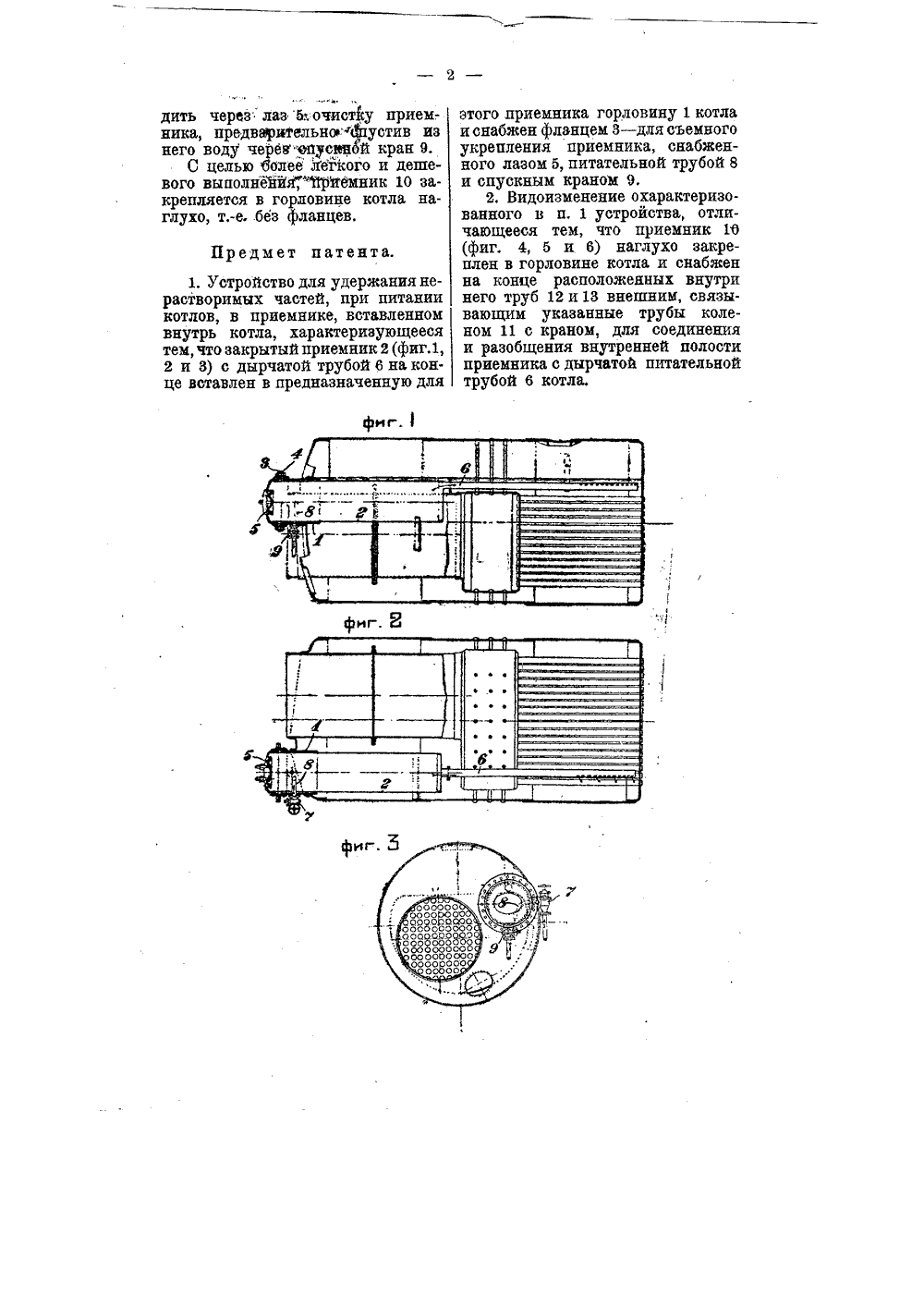

Класс 13 Ь, 12 - 21 ПАТЕНТ НА ИЗОБР Н ОПИСЯНИЕ устройства для удержания нераство при пиТании котлов, в приемнике,внутрь котла. имых частей, вставленном. К патенту Н,Наумова, заявлесвид; Мубликовано ЗО м няется на 15 ле иному 28 марта 1927 го16187).арта 1929 года. Действит от 30 марта 1929 года. ваяв. О выдаче патента оп распрострае патента Предлагаемое изобретение относится к устройствам для выделения из питательйой воды нерастворимых частей в приемнике, вставленном внутрь котла, и имеет целью улучшение отстойности воды, путем увеличения продолжительности пребывания ее в приемнике.На чертеже фиг, 1 и 2 изображают разрезы в двух взаимноперпендикулярных плоскостях котла, снабженного предлагаемым устройством; фиг, 3 - вид его спереди; фиг, 4 и 5 - разрезы котла, снабженного видоизмененным устройствЧм; фиг. 6 - вид его спереди,Вставленный внутрь котла закрытый приемник 2 (фиг, 1, 2, 3) прикреплен на болтах к горловине 1 в днище котла, посредством фланцев 3 и 4, и снабжен на наружном конце лазом 5. Другой конец приемника, находящийся внутри котла, снабжен отверстием, к которому примыкает дырчатая труба 6, по которой вода поступает в котел, К горловине 1 прикреплен клапан 7, через который вода по питательной трубе 8 входит в приемник 2, где, благодаря малой скорости своего течения, выделяет из себя примеси,отлагающиеся в нижней части приемника. Отсюда осадки, удаляются через спускной кран 9, путем периодической продувки во время ра= боты котла.Видоизмененное устройство,показанное на фиг. 4 - 6, позволяет производить очистку приемника от грязи и накипи, не спуская воды и пара из котла. С атой целью приемник 10 (фиг, 4 - 6) снабжен двумя трубами 12 и 13, соединенными между, собой снаружи коленом 11 с краном 14. Труба 13 проходит сквозь заднее дно приемника и соединяется с дырчатой питательной трубой 6, а труба 12 не доходит до заднего дна и сообщается своим открытым концом с внутренней полостью приемника.Питательная вода, поступающая в приемник через клапан 7 и трубу 8, входит в трубу 12 и направляется по ней к крану 14. Если последний открыт, вода идет в трубу 13, из которой поступает по дырчатой трубе 6 в котел. Закрывая кран 14, разобщают внутреннюю полость приемника с дырчатой трубой 6 (а следовательно и с котлом), что позволяет произво дить через: лаз бь очистку приемника, предвмрительнокфустив из него воду черезмпусмной кран 9.С целью более легкого и дешевого выполненйя 11 рйемник 10 закрепляется в горловине котла наглухо, т,-е, .без фланцев. Предмет патента.1. Устройство для удержания нерастворимых частей, при питании котлов, в приемнике, вставленном внутрь котла, характеризующееся тем, что закрытый приемник 2 (фиг.1, 2 и 3) с дырчатой трубойбнаконце вставлен в предназначенную для этого приемника горловину 1 котла и снабжен флзнцем 3 - для съемного укрепления приемника, снабженного лазом 5, питательной трубой 8 и спускным краном 9.2. Видоизменение охарактеризованного в и, 1 устройства, отличающееся тем, что приемник 16 (фиг. 4, 5 и 6) наглухо закреплен в горловине котла и снабжен на конце расположенных внутри него труб 12 и 13 внешним, связывающим указанные трубы коленом 11 с краном, для соединения и разобщения внутренней полости приемника с дырчатой питательной трубой 6 котла.К патенту Н. В. НАУМОВА М 8510иТииография Первой Артели Советский Печатник, Моховая, 40
СмотретьЗаявка
16187, 28.03.1927
Наумов Н. В
МПК / Метки
МПК: F22B 37/18
Метки: внутрь, вставленном, котла, котлов, нерастворимых, питании, приемнике, удержания, частей
Опубликовано: 30.03.1929
Код ссылки
<a href="https://patents.su/3-8510-ustrojjstvo-dlya-uderzhaniya-nerastvorimykh-chastejj-pri-pitanii-kotlov-v-priemnike-vstavlennom-vnutr-kotla.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для удержания нерастворимых частей при питании котлов в приемнике, вставленном внутрь котла</a>
