Реверсор для испытания материалов

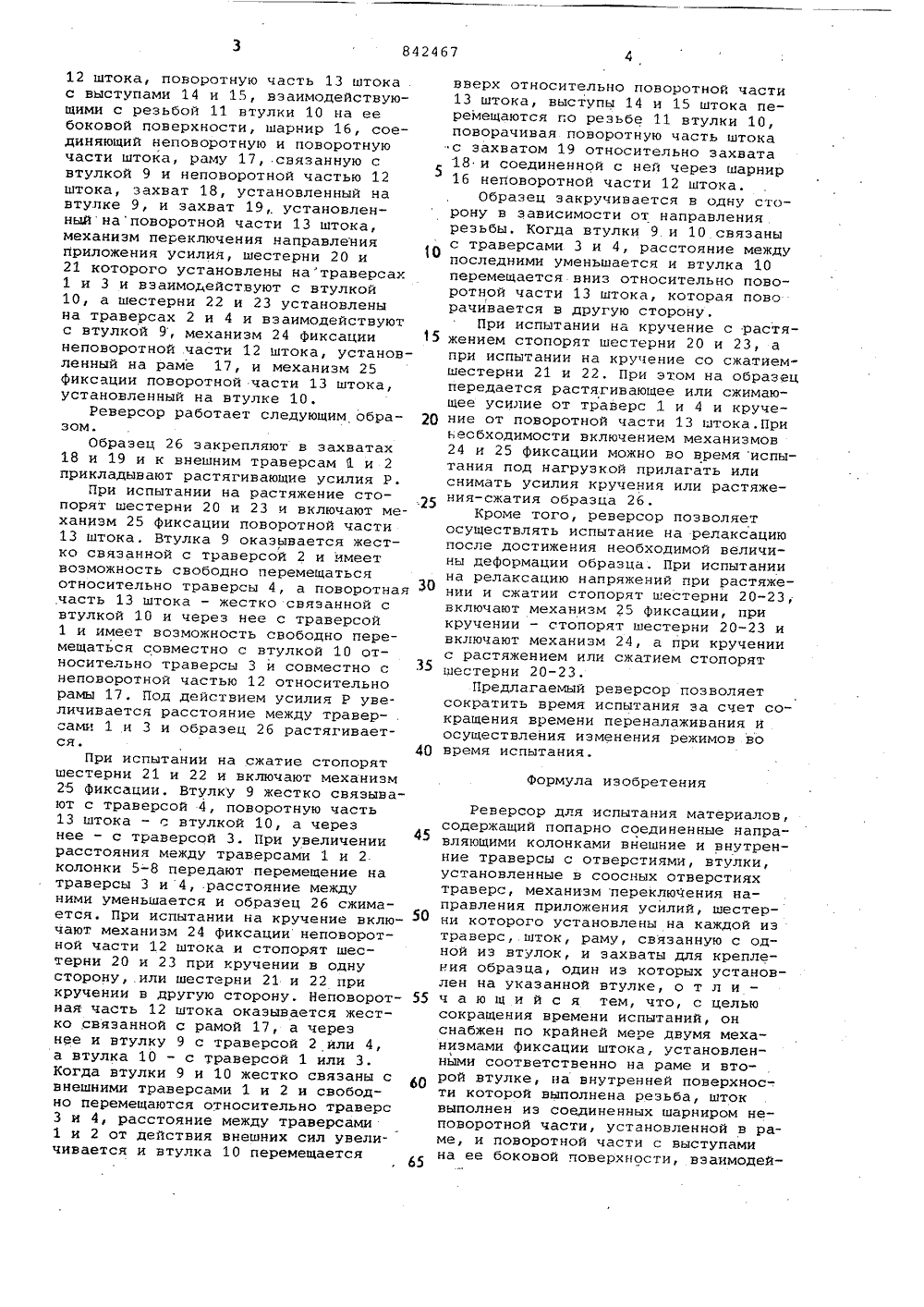

Союз Советских Социалистических РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 09.08.79 (21) 2808428/25-28 (51)М. Кл. с присоединением заявки Йо -С 01 й 3/08 Государственный коми ет СССР по делам изобретений и открытий(53) УДК 620.172+ +620.173(088.8) Опубликовано 300681, Бюллетень Мо 24 Дата опубликования описания 300681(54) РЕВЕРСОР ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛО я ится к испыта"менно к универля испытания ма етение отн технике, а еве со ам й е и Изобр остельной исальным р Р Р дтериалов,Известен реверсор для испытанияматериалов, содержащий попарно соеди.ненные направляющими колонками внешние и внутренние траверсы, две втулки с зажимами для крепления образца.и механизм переключения направленияприложения усилия, шестерни которогоразмещены в траверсах 1 .Недостаток реверсора состоит в невозможности осуществления на нем испытаний на кручение.. Наиболее близким к пр длагаемомупо технической сущности достигаемому результату является реверсор дляиспытания материалов, .содержащий попарно соединенные направляющими колонками внешние и внутренние траверсы с отверстиями, втУлки, установленные в соосных отверстиях траверс,механизм переключения направленияприложения усилий, шестерни которогоустановлены на каждой из траверс,шток, раму, связанную с одной из втулок, и захваты для крепления образ"ца, один из которых установлен науказанной втулке (.2),Недостатком данного реверсора в.ляется большая продолжительностьиспытаний за счет затрат времени напереналадку устройства с одного режима на другой, особенно с растяжения-сжатия на кручение.Цель изобретения - сокращениевремени испытания.Поставленная цель достигаетсятем, что реверсор снабжен по крайнемере двумя механизмами Фиксации штока, установленными соответственно нараме и второй втулке, на внутреннейповерхности которой выполнена резьба, 15 шток выполнен из соединенных шарниром неповоротной части, установленнойв раме, и поворотной части с выступами на ее боковой поверхности, взаимодействующими с резьбой втулки, а 20 второй захват установлен на поворот.ной части штока.На чертеже приведена схема предлагаемого реверсора.Устройство содержит внешние 1 и 2и внутренние 3 и 4 траверсы,. попарносоединенные направляющими колонками5-8, втулки 9 и 10, установленные всоосных отверстиях траверс (на внутренней поверхности втулки 10 выпол нена резьба 11), неповоротную часть15 20 25 30 40 Формула изобретения 45 50 55 60 65 12 штока, поворотную часть 13 штока .с выступами 14 и 15, взаимодействующими с резьбой 11 втулки 10 на еебоковой поверхности, шарнир 16, соединяющий неповоротную и поворотнуючасти штока, раму 17, связанную свтулкой 9 и неповоротной частью 12штока, захват 18, установленный навтулке 9, и захват 19,. установленныйнаповоротной части 13 штока,механизм переключения направленияприложения усилия, шестерни 20 и21 которого установлены натраверсах1 и 3 и взаимодействуют с втулкой10, а шестерни 22 и 23 установленына траверсах 2 и 4 и взаимодействуютс втулкой 9, механизм 24 фиксациинеповоротной части 12 штока, установленный на раме 17, и механизм 25фиксации поворотной части 13 штока,установленный на втулке 10.Реверсор работает следующим образом,Образец 26 закрепляют в захватах18 и 19 и к внешним траверсам 1 и 2прикладывают растягивающие усилия Р.При испытании на растяжение стопорят шестерни 20 и 23 и включают механизм 25 фиксации поворотной части13 штока. Втулка 9 оказывается жестко связанной с траверсой 2 и имеетвозможность свободно перемещатьсяотносительно траверсы 4, а поворотная.часть 13 штока - жестко связанной свтулкой 10 и через нее с траверсой1 и имеет возможность свободно перемещаться совместно с втулкой 10 относительно траверсы 3 и совместно снеповоротной частью 12 относительнорамы 17, Под действием усилия Р увеличивается расстояние между травер- .сами 1 .и 3 и образец 26 растягивается.При испытании на сжатие стопорятшестерни 21 и 22 и включают механизм25 фиксации. Втулку 9 жестко связывают с траверсой 4, поворотную часть13 штока - с втулкой 10, а черезнее - с траверсой 3. При увеличениирасстояния между траверсами 1 и 2колонки 5-8 передают перемещение натраверсы 3 и 4, расстояние междуними уменьшается и образец 26 сжимается. При испытании на кручение включают механизм 24 фиксации неповоротной части 12 штока и стопорят шестерни 20 и 23 при кручении в однусторону, или шестерни 21 и 22 прикручении в другую сторону, Неповоротная часть 12 штока оказывается жестко связанной с рамой 17, а черезнее и втулку 9 с траверсой 2 или 4,а втулка 10 - с траверсой 1 или 3.Когда втулки 9 и 10 жестко связаны свнешними траверсами 1 и 2 и свободно перемещаются относительно траверс3 и 4, расстояние между траверсами1 и 2 от действия внешних сил увеличивается и втулка 10 перемещается вверх относительно поворотной части13 штока, выступы 14 и 15 штока перемещаются го резьбе 11 втулки 10,поворачивая поворотную часть штокас захватом 19 относительно захвата18 и соединенной с ней через шарнир16 неповоротной части 12 штока.Образец закручивается в одну сторону в зависимости от направлениярезьбы. Когда втулки 9 и 10 связаны 0 с траверсами 3 и 4, расстояние междупоследними уменьшается и втулка 10перемещается вниз относительно поворотной части 13 штока, которая поворачивается в другую сторону.При испытании на кручение с растяжением стопорят шестерни 20 и 23, апри испытании на кручение со сжатиемшестерни 21 и 22. При этом на образецпередается растягивающее или сжимающее усилие от траверс 1 и 4 и кручение от поворотной части 13 штока.Приьесбходимости включением механизмов24 и 25 фиксации можно во время испытания под нагрузкой прилагать илиснимать усилия кручения или растяжения-сжатия образца 26,Кроме того, реверсор позволяетосуществлять испытание на релаксациюпосле достижения необходимой величины деформации образца, При испытаниина релаксацию напряжений при растяжении и сжатии стопорят шестерни 20-23,включают механизм 25 фиксации, прикручении - стопорят шестерни 20-23 ивключают механизм 24, а при кручениис растяжением или сжатием стопорятшестерни 20-23.Предлагаемый реверсор позволяетсократить время испытания за счет сокращения времени переналаживания иосуществления изменения режимов вовремя испытания,Реверсор для испытания материалов, содержащий попарно соединенные направляющими колонками внешние и внутренние траверсы с отверстиями, втулки, установленные в соосных отверстиях траверс, механизм переключения направления приложения усилий, шестерни которого установлены на каждой из траверс, шток, раму, связанную с одной из втулок, и захваты для крепления образца, один из которых установлен на указанной втулке, о т л и ч а ю щ и й с я тем, что, с целью сокращения времени испытаний, он снабжен по крайней мере двумя механизмами фиксации штока, установленными соответственно на раме и второй втулке, на внутренней поверхнос-. ти которой выполнена резьба, шток выполнен из соединенных шарниром неповоротной части, установленной в раме, и поворотной части с выступами на ее боковой поверхности, взаимодей842467 ствующими с реэьбой втулки, а второй захват установлен на поворотной части штока.Источники информации, принятые во внимание при экспертизеЪСоставитель В. РотницкаяРедактор Т.Мермелштайн Техред Н.Савка Корректор Г.Решетни раж 907ного коминий и откРаушская одн ое,к та СССтий наб., д. 4/5,илиал ППП "Патент", г.ужгород, ул.Проектна 5054/43 ВНИИПИ Государстве по делам изобрет 113035, Москва, Я1 Авторское свидетельство СССРР 653535, кл.С 01 И 3/08, 1977.2. Авторское свидетельство СССРло заявке Р 2681010/25-28,кл.С 01 М 3/08, 1978 (прототип).
