Уплотнение вращающихся валов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

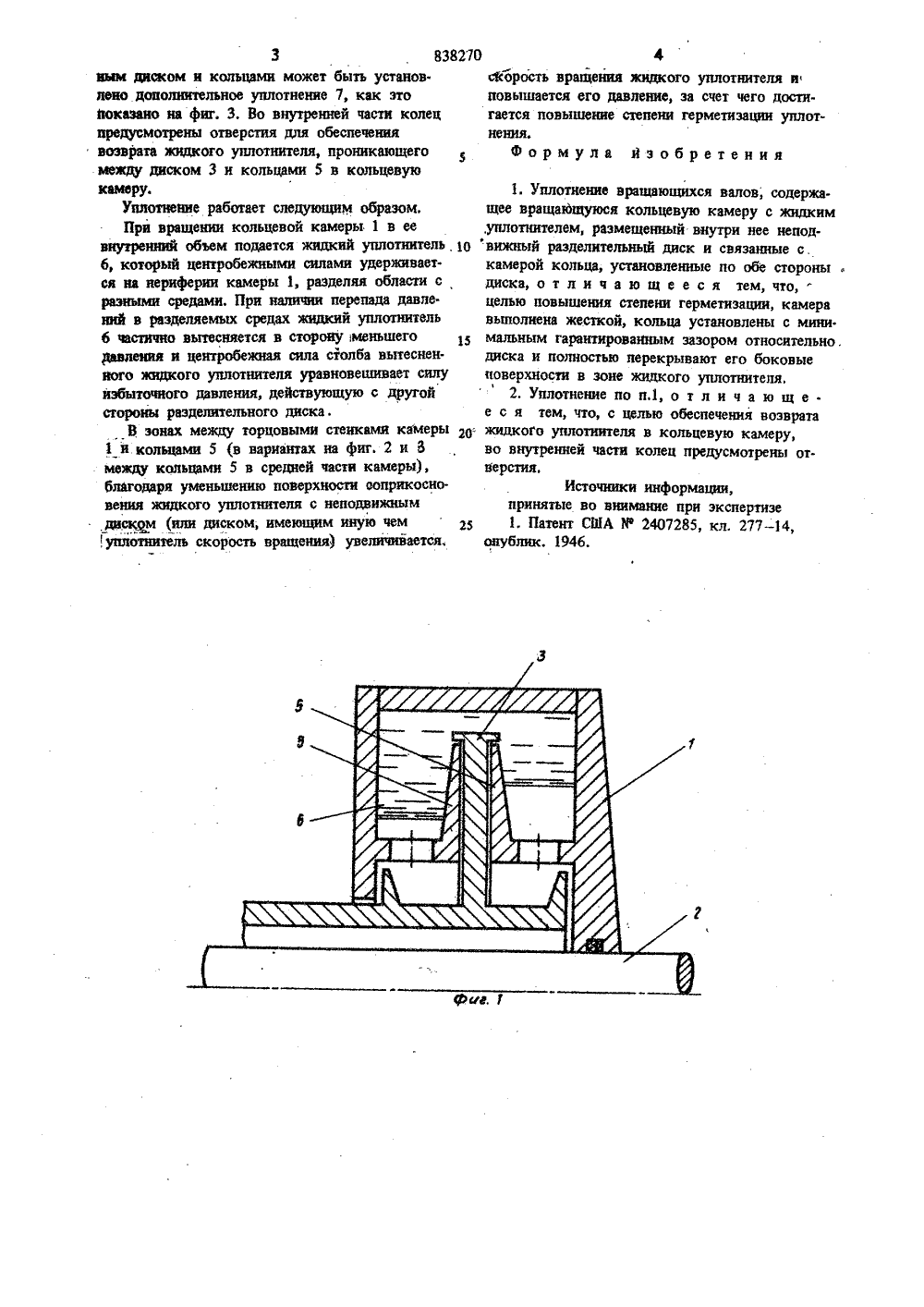

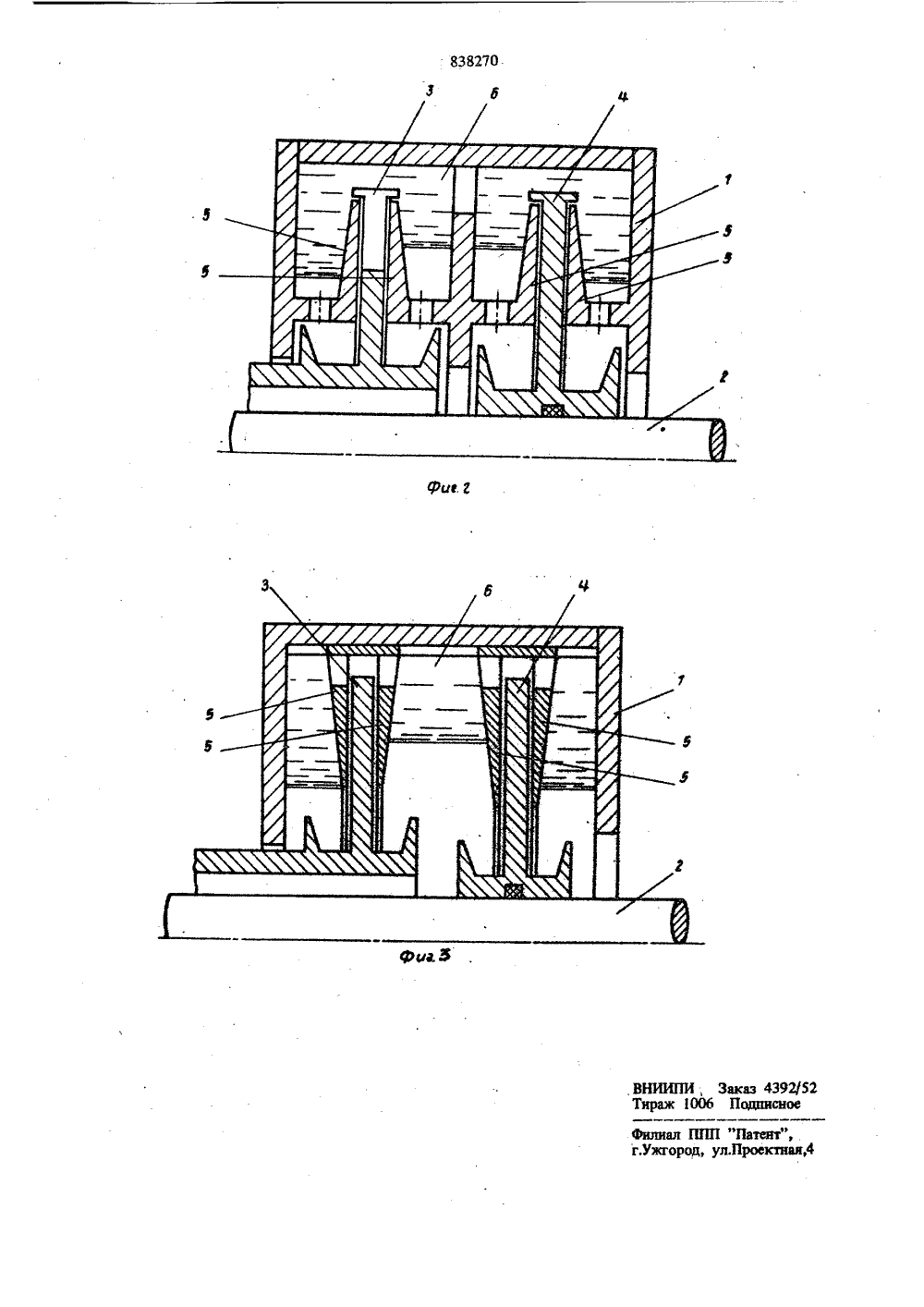

(54) УПЛОТНЕНИЕ ВРАЩАЮЩИХСЯ ВАЛОВ Изобретение относится к уплотннтельнойтекнике и может быть использовано для уплотне1ния вращающихся валов при разделении объемов с разными давлениями или средами.Извечно уплотнение вращающихся валов,содержащее вращающуюся кольцевую камеру5с жидким уплотннтелем, размещенный внутринее неподВижный разделительный диск и связанные с камерой кольца, установленные пообе стороны диска 11,10Недостатком известного устройства является невысокая степень герметизации, связанная с понижением скорости вращения жидкогоуплотнителя в области, прилегающей к непод.вижиому диску.т 5 Цель изобретения - повышение степени герметизатвти устройства.Эта цель достигается за счет того, что камера выполнена жесткой, кольца установлены с гарантированным минимальным зазором относительно диска и полностью перекрывают его боковые поверхности в зоне жидкого уплотнителя. Кроме того, для обеспечения возврата жидкого уплотнителя в кольцевую камеру во внут ренней части колец предусмотрены отверстия.На фиг. 1 изображено устройство, разрез (для случая крепления камеры на валу); на фиг. 2 - то же, для случая выполнения кольцевой камеры вращающейся от автономного привода; на фиг. 3 - вариант выполнения описываемого устройства с креплением колец в пазах на внешней обечайке камеры с возмож. постыл нх аксиального перемещения,Уплотнение содержит камеру 1, установленную на валу 2 или вращающуюся от автовом ного привода, Внутри камеры расположен неподвижный диск 3, связанный с корпусом устройства. В вариантах, показанных на фиг, 2 н 4 имеется дополнительный диск 4, установлен. ный на валу. По обе стороны диска 3 располо. жены кольца 5, связанные с камерой 1 н пол. ностъю перекрывающие боковые поверхности диска 3, кольца установлены с минимальным гарантированным зазором относительно диска 3. Во внутренней полости камеры 1 находит. ся жидкий уплотнитель 6. Между раэделитель3 838 ным диском и кольцами может быть установ. дено дополнительное уплотнение 7, как зто йоказаио на фиг. 3, Во внутренней части колец предусмотрены отверстия для обеспечения возврата жидкого уплотнителя, проникающего между диском 3 и кольцами 5 в кольцевую камеру.Уплотнение работает следующим образом.При вращении кольцевой камеры 1 в ее внутренний объем подается жидкий уплотнитель 6, который центробежными силами удерживается на периферии камеры 1, разделяя области с разными средами, При наличии перепада давле. иий в разделяемых средах жидкий уплотнитель 6 частично вытесняется в сторону меньшего давления и центробежная сила столба вытеснен. ного жидкого уплотнителя уравновешивает силу избыточного давления, действующую с другой стороны разделительного диска.В зонах между торцовыми стенками камеры 1 и кольцами 5 (в вариантах на фнг. 2 и В ьюжду кольцами 5 в средней части камеры), благодаря уменьшению поверхности оолрикосновения жидкого уплотнители с неподвижным диском (или диском, имеющим иную чем уплотнитель скорость вращения) увеличивается,270 4скорость вращения жидкого уплотнителя иповьппается его давление, за счет чего дости.гается повышение степени герметизации уплотнения.Формула Изобретения 1. Уплотнение вращающихся валов, содержащее вращающуюся кольцевую камеру с жидким,уплотнителем, размещенный внутри нее непод вижный разделительньй диск и связанные с,камерой кольца, установленные по обе стороныдиска, о т л н ч а ю щ е е с я тем, что,целью новышення степени герметизации, камеравыполнена жесткой, кольца установлены с мини.15 мальным гарантированным зазором относительно.диска и полностью перекрывают его боковыеповерхности в зоне жидкого уплотнителя.2. Уплотнение по п.1, о т л и ч а ю щ ее с я тем, что, с целью обеспечения возврата щ: идког уплотннтеля в колцу кмеру,во внутренней части колец предусмотрены отверстия. Источники информации,принятые во внимание при экспертизе д 1, Патент США Мф 2407285, кл, 277 - 14,опублик. 1946.838270б Риа 8 ВНИИПИ, Заказ 4392/5 Тираж 1006 Подписное Филиаи ППП "Патеит", . г,Ужгород, ул,Проектнаи
СмотретьЗаявка
2177685, 06.10.1975
ПРЕДПРИЯТИЕ ПЯ А-7676
ВВЕДЕНСКИЙ ЮРИЙ НИКОЛАЕВИЧ, ЖУКОВСКИЙ АЛЕКСАНДР ВАЛЕНТИНОВИЧ, ЗЛОТИН БОРИС ЛЬВОВИЧ, КУЗЬМИН АЛЕКСАНДР ИВАНОВИЧ, КЯМЯРЯ ВИЛЬГАРД АНДРЕЕВИЧ, МИЦУЛЯ МИХАИЛ ФЕДОРОВИЧ
МПК / Метки
МПК: F16J 15/42
Метки: валов, вращающихся, уплотнение
Опубликовано: 15.06.1981
Код ссылки
<a href="https://patents.su/3-838270-uplotnenie-vrashhayushhikhsya-valov.html" target="_blank" rel="follow" title="База патентов СССР">Уплотнение вращающихся валов</a>
