Устройство для ввода графическойи текстовой информации

Номер патента: 832567

Авторы: Маслов, Ульянов

ZIP архив

Текст

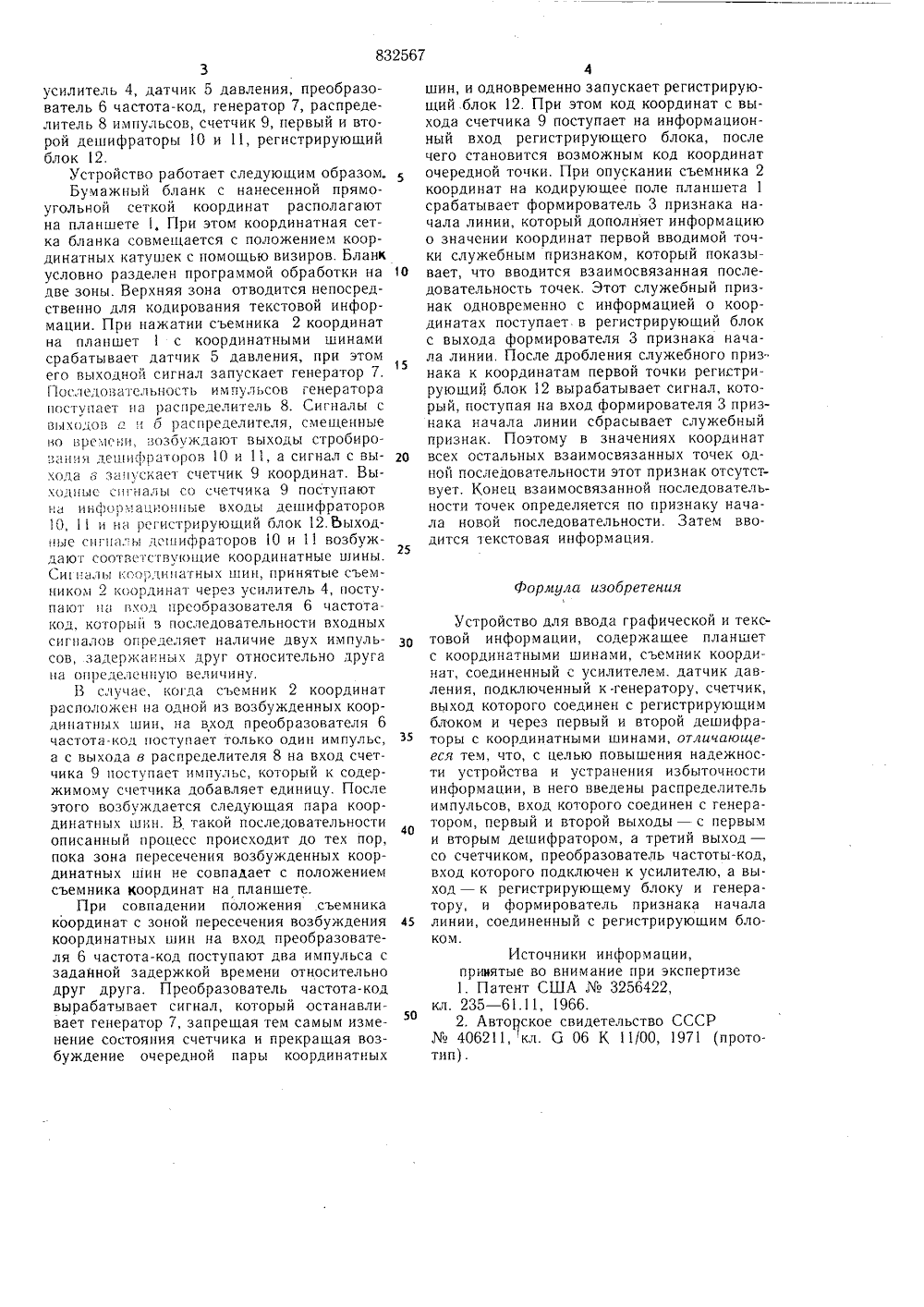

О П И С А Н И Е832567ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспубликОпх оли ковано 23.05.81. Бюллетень Л 19 по делам изобретений и открытийДата опубликования описания 2 б.05.81(72) Авторы изобретения Г. П. Ульянов и А. Р. Маслов Новосибирский институт органическои "химии.,Сибирского отделения АН СССР(54) УСТРОИСТВО ДЛЯ ВВОДА ГРАФИЧЕСКОЙ И ТЕКСТОВОЙ ИНФОРМАЦИИИзобретение относится к вычислительной технике и может быть использовано для кодирования и ввода структурных формул химических соединений.Известно устройство для автоматицско о кодирования грайицески пре ст;.в-,ены,1 5 структурных формул химицеских соединений, содержащее неподвижную прямоугольную опорную раму и подвижнуюрамку, на которой крепится бланк с предварительно нанесенной на него координатной сеткой, синхронизирующей дорожкой и рисунком тополо гии структурной формулы, двигатели, оптическую считывающую матрицу 11.Недостатком этого устройства является сложная конструкция из-за наличия оптической считывающей матрицы и механизма, осуществляющего возвратно-поступательное15 движение рамки с бланком.Наиболее близким техническим решением к предлагаемому является устройство для считывания графической информации; содержащее планшет с координатными шина ми, съемник координат, соединенный с усилителем, датчик давления, подключенный к генератору, счетчик, выход которого соединен с регистрирующим блоком и через первый и второй дешифраторы с координатными шинами (".Недостатком этого устройства является избытоциость информации. обусловленная высокой раз решагощей спосооностью х стройства и низкая и дежность пз-За жестких требований к положению съемника координат при рисовании.Цель изобретения - повышение надежности устройства и устранения избыточности информации.Поставленная цель достигается тем, что в устройство введены распределитель импульсов, вход которого соединен с генератором, первь.,й н второй выходы - с первым и вторым де шифратором, а третий выход - со сцетчиком, преобразрватель частота-код, вход которого подклюцен к усилителю, а выход - к регистрирующему блоку и генератору, и формирователь признака начала линии, соединенный с регистрирующим блоком.На чертеже представлена блок-схема устройства.Устройство содержит планшет 1 с координатными шинами, съемник 2 координат, формирователь 3 признака начала линии, 832567Формула изобретения 50 зусилитель 4, датчик 5 давления, преобразователь 6 частота-код, генератор 7, распределитель 8 импульсов, счетчик 9, первый и второй дешифраторы 10 и 11, регистрирующий блок 12.Устройство работает следующим образом, Бумажный бланк с нанесенной прямоугольной сеткой координат располагают на планшете 1, При этом координатная сетка бланка совмещается с положением координатных катушек с помощью визиров. Бланк условно разделен программой обработки на две зоны. Верхняя зона отводится непосредственно для кодирования текстовой информации. При нажатии съемника 2 координат на планшет 1 с координатными шинами срабатывает датчик 5 давления, при этом его выходной сигнал запускает генератор 7. Последовательность импульсов генератора поступает на распределитель 8. Сигналы с выходов а н б распределителя, смещенные но времени, озбуждают выходы стробированя дешифраторов О и 11, а сигнал с выхода з запускае снечик 9 координат. Выходныс сигналы со счетчика 9 поступают на информационные входы дешифраторов 10, 1 и на регистрирующий блок 12.Ьыходные сигналы дешифраторов 1 О и 11 возбуждают соответствующие координатные шины. Си алы координатных шин, принятые съем- ником 2 координат через усилитель 4, поступают а вход преобразователя 6 частотакод, который в последовательности входных сигналов определяет наличие двух импульсов, задержанных друг относительно друга на определенную величину.В случае, когда съемник 2 координат расположен на одной из возбужденных координатных шин, на вход преобразователя 6 частота-код поступает только один импульс, а с выхода в распределителя 8 на вход счетчика 9 поступает импульс, который к содержимому счетчика добавляет единицу, После этого возбуждается следующая пара координатных шнн. В такой последовательности описанный процесс происходит до тех пор, пока зона пересечения возбужденных координатных шин не совпадает с положением съемника координат на планшете.При совпадении положения съемника координат с зоной пересечения возбуждения координатных шин на вход преобразователя 6 частота-код поступают два импульса с заданной задержкой времени относительно друг друга. Преобразователь частота-код вырабатывает сигнал, который останавливает генератор 7, запрещая тем самым изменение состояния счетчика и прекращая возбуждение очередной пары координатных 5 1 О 15 20 25 30 35 40 45 4шин, и одновременно запускает регистрирующий блок 12. При этом код координат с выхода счетчика 9 поступает на информационный вход регистрирующего блока, после чего становится возможным код координат очередной точки. При опускании съемника 2 координат на кодирующее поле планшета 1 срабатывает формирователь 3 признака начала линии, который дополняет информацию о значении координат первой вводимой точки служебным признаком, который показывает, что вводится взаимосвязанная последовательность точек. Этот служебный признак одновременно с информацией о координатах поступает в регистрирующий блок с выхода формирователя 3 признака начала линии. После дробления служебного признака к координатам первой точки регистрирующий блок 12 вырабатывает сигнал, который, поступая на вход формирователя 3 признака начала линии сбрасывает служебный признак. Поэтому в значениях координат всех остальных взаимосвязанных точек одной последовательности этот признак отсутствует. Конец взаимосвязанной последовательности точек определяется по признаку начала новой последовательности. Затем вводится текстовая информация. Устройство для ввода графической и текстовой информации, содержащее планшет с координатными шинами, съемник координат, соединенный с усилителем. датчик давления, подключенный к.генератору, счетчик, выход которого соединен с регистрирующим блоком и через первый и второй дешифраторы с координатными шинами, отличающееся тем, что, с целью повышения надежности устройства и устранения избыточности информации, в него введены распределитель импульсов, вход которого соединен с генератором, первый и второй выходы - с первым и вторым дешифратором, а третий выход - со счетчиком, преобразователь частоты-код, вход которого подключен к усилителю, а выход - к регистрирующему блоку и генератору, и формирователь признака начала линии, соединенный с регистрирующим блоком. Источники информации,принятые во внимание при экспертизе1. Патент США Мо 3256422,кл. 235 - 61,11, 1966.2. Авто 1 ское свидетельство СССРМо 406211, кл. 6 06 К 11/00, 1971 (прототип).Редактор М, ЛиковичЗаказ 3989/84ВНИИПИпо де13035, Мосфилиал ППП Те Ти Государств ам изобр ва, Ж - 3 Патент, г

Смотреть

Заявка

2497583, 20.06.1977

НОВОСИБИРСКИЙ ИНСТИТУТ ОРГАНИЧЕСКОЙХИМИИ CO AH CCCP

УЛЬЯНОВ ГЕННАДИЙ ПЕТРОВИЧ, МАСЛОВ АНАТОЛИЙ РАФАИЛОВИЧ

МПК / Метки

МПК: G06K 11/00

Метки: ввода, графическойи, информации, текстовой

Опубликовано: 23.05.1981
