“генератор импульсов

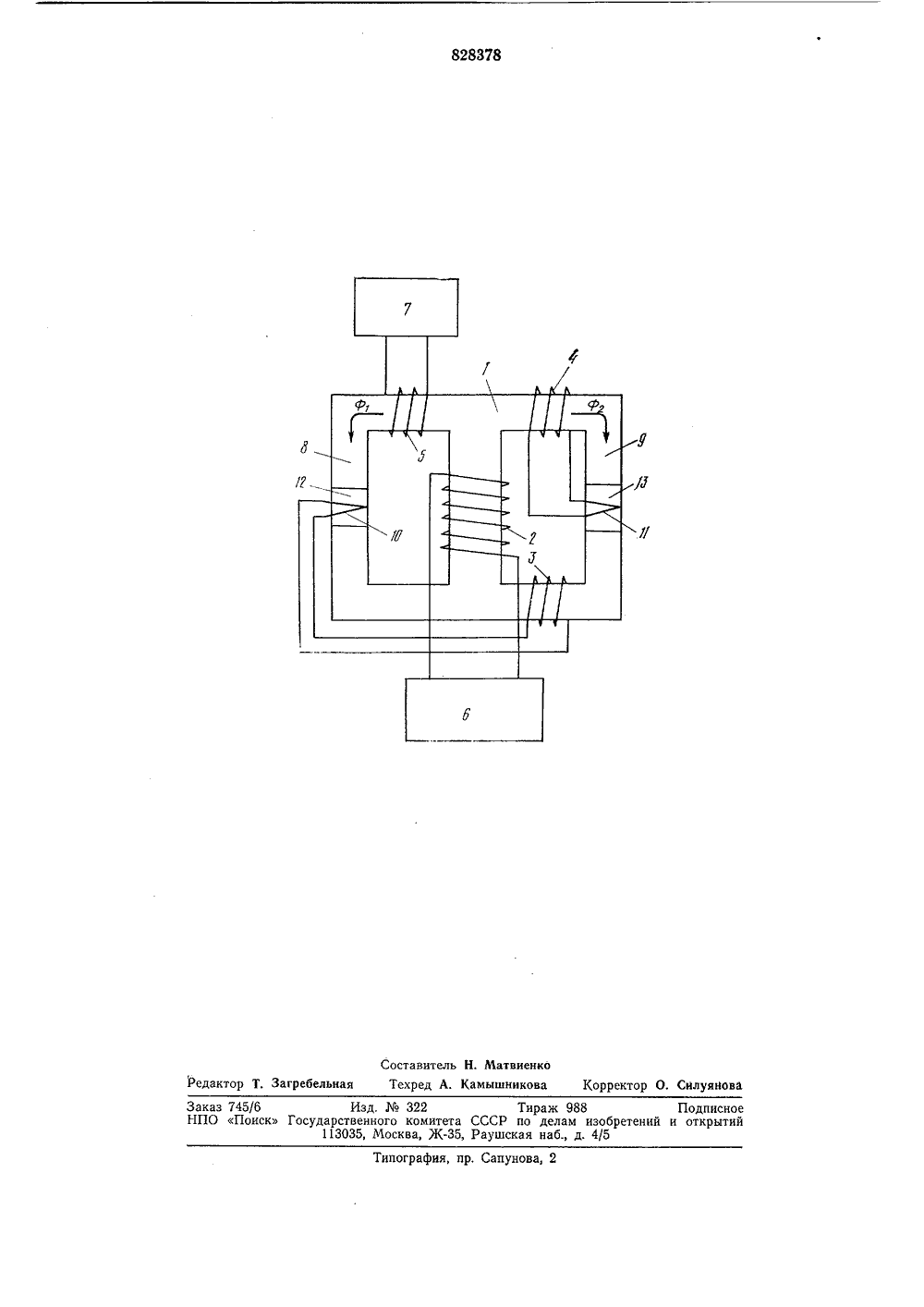

ОП И САНИ Е 828378ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ СоВ 3 СОВетскнл Социалистических Реолублик(088.8) о делам изобретени ткрыти 45) Дата опубликования описания 07,05.81 72) А обретения Ю. А. Черенко 1 ) заявител М1 а 4(54) ГЕНЕРАТОР ИМПУЛЬСО к средствам автопользовано в усти модуляции разеспечение ключения одер- сер- разИзобретение относитсяматики и может быть исройствах сигнализацииличного назначения.Известен генератор импульсов, содержа щий Ш-образный ферромагнитный сердечник, на среднем стержне которого размещена входная обмотка возбуждения, которая подключена к источнику переменного напряжения, а на боковых стержнях разме щены выходная обмотка, которая подключена к нагрузке, и две обмотки обратной связи, одна из которых подключена к нагревателю термомагнитного элемента с низкотемпературной точкой Кюри, который 15 расположен в одном боковом стержне Ш-образного ферромагнитного сердечника 111Основным недостатком известного генератора импульсов является его неспособность работать в автоматическом режиме генерации колебаний из-за наличия эффекта мертвой точки.Цель изобретения - об режима автогенерации путем ис эффекта мертвой точки.Для этого в генераторе импульсов, сжащем Ш-образный ферромагнитныйдечник, на среднем стержне которогомещена входная обмотка возбужд подключенная к источнику переменного напряжения, а на боковых стержнях размещены выходная обмотка, которая подключена к нагрузке, и две обмотки обратной связи, одна из которых подключена к нагревателю термомагнитного элемента с низкотемпературной точкой Кюри, который расположен в одном боковом стержне Ш-образного ферромагнитного сердечника, в другом боковом стержне Ш-образного ферромагнитного сердечника расположен введенный дополнительно термомагнитный элемент с низкотемпературной точкой Кюри, нагреватель которого подключен к другой обмотке обратной связи, при этом дополнительный термомагнитный элемент с низкотемпературной точкой Кюри выполнен с массой, меньшей массы термомагнитного элемента с низкотемпературной точкой Кюри, нити нагревателя которого расположены неравномерно.На чертеже представлена структурная электрическая схема предложенного генератора импульсов.Генератор импульсов содержит Ш-образный ферромагнитный сердечник 1, входную обмотку 2 возбуждения, две обмотки 3 и 4 обратной связи, выходную обмотку 5, источник 6 переменного напряжения, нагрузку 7, при этом Ш-образный ферромаг нитный сердечник 1 имеет два боковых стержня 8 и 9 с нагревателями 10 и 11 и термомагнитными элементами 12 и 13 с низкотемпературной точкой Кюри.Генератор импульсов работает следующим образом,При подаче напряжения от источника 6 переменного напряжения во входную обмотку 2, размещенную на среднем стержне Ш-образного ферромагнитного сердечника 1, выполненного, например, из трансформаторного железа, возбуждается переменный магнитный поток, разделяющийся на два одинаковых потока Ф, и Ф, в боковых стержнях 8 и 9. Благодаря этому термомагнитный элемент 12 начинает разогреваться током обмотки 3, питающей нагреватель 10. Одновременно нагревается и термомагнитный элемент 13 нагревателем 11, питаемым обмоткой 4. Однако ввиду ббльшей массы термомагнитного элемента 12 его температура не достигает точки Кюри при действующем в боковом стержне 9 магнитном потоке Ф,. При достижении термомагнитным элементом 12 температуры точки Кюри он переходит в парамагнитное состояние, и магнитное сопротивление бокового стержня 8 резко возрастает, в результате чего весь магнитный поток среднего стержня замыкается на боковой стержень 9, Увеличение потока в боковом стержне 9 примерно вдвое приводит к быстрому разогреву термомагнитного элемента 13 до точки Кюри. Термомагнитный элемент 12 в это время еще больше фиксирован в парамагнитном состоянии, так как обмотка 3 обратной связи при увеличении потока в боковом стержне 9 тоже увеличивает ток через нагреватель 10. После достижения термомагнитным элементом 13 температуры точки Кюри переменный магнитный поток в боковом стержне 9 падает практически до нуля, и обмотки 3, 4, 5 перестают вырабатывать переменное напряжение, Для исключения эффекта мертвой точки в процессе перехода термомагнитного элемента 13 в парамагнитное состояние нити нагревателя 11 расположены в его теле неравномерно,После обесточивания обмоток 3 - 5 оба термомагнитных элемента 12 и 13 начинают охлаждаться. Поскольку масса термомагнитного элемента 13 больше массы термомагнитного элемента 12, то термомагнитный элемент 12 раньше возвращается в ферромагнитное состояние, чем термомаг. нитный элемент 13, что сопровождается по. явлением магнитного потока в боковом8 М 378 4стержне 8, почти равного магнитному потоку в среднем стержне, Дальнейшее охлаждение термомагнитного элемента 12 будет происходить до тех пор, пока температура термомагнитного элемента 13 не достигнет точки Кюри и термомагнитный элемент 13 не вернется в ферромагнитное состояние, после чего все процессы начинают протекать заново в описанной последовательности,Благодаря колебаниям магнитного потока в боковом стержне 8 выходная обмотка 5 вырабатывает в нагрузке 7 пульсирующий по амплитуде переменный ток. Частота импульсов тока определяет частоту электрических колебаний, вырабатываемых генератором. Она зависит от масс термомагнитных элементов 12 и 13 и может находиться в диапазонах колебаний с периодом от десятков секунд до десятков и сотен минут,5 10 15 20формула изобретения 25 Генератор импульсов, содержащий Ш-образный ферромагнитный сердечник, насреднем стержне которого размещена входная обмотка возбужения, которая подключена к источнику переменного напряжения,з 0 а на боковых стержнях размещены выходная обмотка, которая подключена к нагрузке, и две обмотки обратной связи, одна из которых подключена к нагревателютермомагнитного элемента с низкотемпераз 5 турной точкой Кюри, который расположенв одном боковом стержне Ш-образногоферромагнитного сердечника, о т л и ч а ющ и й ся тем, что, с целью обеспечения режима автогенерации путем исключения эф 40 фекта мертвой точки, в другом боковомстержне Ш-образного ферромагнитного сердечника расположен введенный дополнительно термомагнитный элемент с низкотемпературной точкой Кюри, нагреватель45 которого подключен к другой обмотке обратной связи, при этом дополнительныйтермомагнитный элемент с низкотемпературной точкой Кюри выполнен с массой,меньшей массы термомагнитного элементас низкотемпературной точкой Кюри, нитинагревателя которого расположены неравномерно.Источники информации,принятые во внимание при экспертизе551, Авторское свидетельство СССРМо 130071, кл. Н ОЗК 3/45, 1959 (прототип),Составитель Н. Матвиенко Редактор Т. Загребельная Техред А. Камышникова Корректор О. Силуянова Заказ 745/б Изд.322 Тираж 988 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
