Устройство для сортировки микросхемпо электрическим параметрам

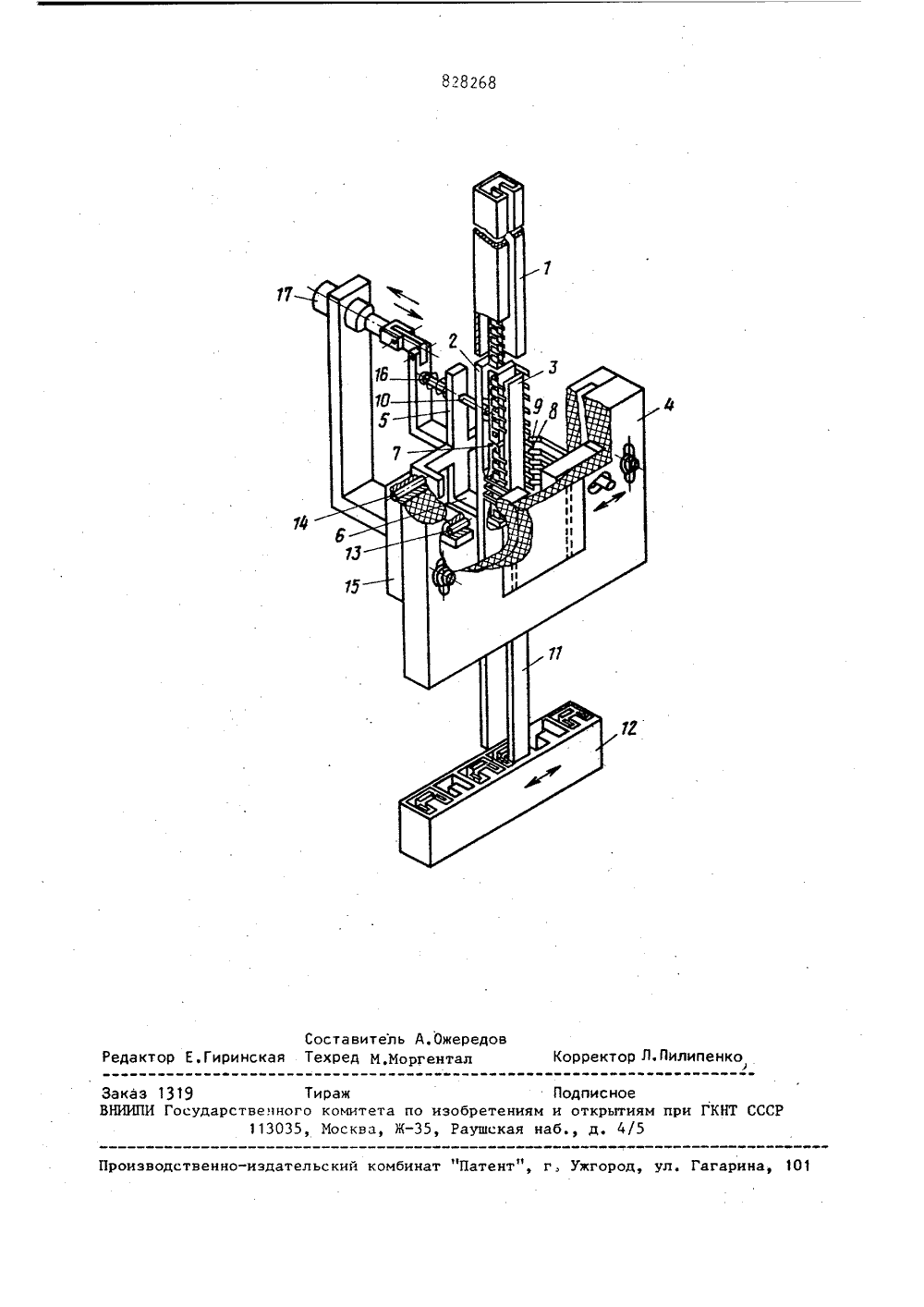

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК щ) Н 01 1. 21/70 РЕТЕНИЯ У оизвод ники исортировхем в м симметпо элек а чертеженометрии.стройствольного тип а де ит питательемный лоток,ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ. ГКНТ СССР ПИСАНИЕАВТОБУСНОМУ СВИДЕТВЪСТВ(56) Авторское свидетельство СССР й 535859, кл. Н 01 Ь 21/66, 1974.Авторское свидетельство СССР М 55918, кл. Н 05 К 13/08, 1938, (54) УСТРОЙСТВО ДЛЯ СОРТИРОВКИ ИЗДЕЛИЙ ЭЛЕКТРОННОЙ ТЕХНИКИ ПО ЭЛЕКТРИЧЕСКИМ ПАРАМЕТРАМ(57) Изобретение относится к произ водству изделий электронной техники и может быть использовано для сортировки микросхем в плоских корпусах с двухрядным симметричным расположением выводов по электрическим параметрам. Целью изобретения является упрощение конструкции и повышение производительности. Устройство содер-. жит питатель 1, приемный лоток в виде двух параллельных планок 2 и 3, контактный узел 4, совмещенный с приемным лотком, отсекатель в виде двуплечего рычага 5, одно плечо которого Изобретение относится к ству изделий электронной те может быть использовано для ки изделий, например, микро плоских корпусах с двухрядн ричным расположением выводо рическим параметрам. Взамен ранее изданного ЯО, 828268 имеет опорную площадку 6 для размещения сортируемых изделий 7, а другоеплечо рычага 5 отсекателя снабженоподпружиненным упором 10 для прижатия изделий 7 к планке 3 приемного лот-.ка. Под контактным узлом 4 расположенрагрузочный лоток 11 и транспортносортирующий механизм 12. Двуплечий,рычаг 5 отсекателя установлен с возможностью качания на оси 14 и связанс приводным механизмом.17. Сортируемые изделия заполняют приемный лоток,опираясь на площадку б отсекателя, .После измерения параметров нижнегоизделия 7 приводной механизм 17 поворачивает рычаг 5, убирая площадку6 из-под нижнего изделия 7. При этомизделие, находящееся выше, прижимает"ся упором 10, а замеренное изделие .по разгрузочному лотку попадает в соответствующее гнездо механизма 12.Затем приводной механизм 17 поворачивает рычаг 5 в исходное положе"ние, освобождая прижатое упором 10изделие 7, которое опускается на площадку б. Цикл замера повторяется. Цель изобретения - упрощениеконструкции и повышение производителностиображено устройство828268 з,выполненный в виде двух параллель"ных планок 2 и 3, контактный узел4, совмещенный с приемным лотком, отсекатель содержащий двуплечий рыцаг5 с площадкой 6 на плече для размещения на ней микросхем 7 при контакти- .ровании их выводов 8 контактными элементами 9 контактного узла 4. На верхнем плече рычага 5 размещен упор 10для прижатия микросхем 7 к планке 3приемного лотка. Под узлом 4 расположен разгрузочный лоток 11 и транспортно-сортирующий механизм 12. Вкорпусе контактного узла 4 размещеныФотодатчик 13 наличия микросхемы 7на позиции контактирования, Двуплецийрычаг 5 отсекателя установлен с возможностью качания на оси 14, закрепленной в кронштейне 15, Упор 10 подпружинен пружиной 16 относительнорычага 5, который связан с приводным механизмом 17.Устройство работает следующим образом.Микросхемы 7 из питателя 1 подаются в приемный лоток между планками2 и 3 и заполняют его, опираясь наплощадку 6 отсекателя. Фотодатцик 13.дает команду на измерение,и контактные элементы 9 сжимаются,подключаямикросхему к измерителю (на чертеже непоказан). После осуществления замерапараметров подается команда на приводной механизм 17, который поворачивает рычаг 5, убирая площадку 6из-под нижней микросхемы 7. При этомВмикросхема 7,расположенная выше,с прижимается упором 10, а замеревши-ямикросхема 7 по разгрузочному лотку11 попадает в соответствующее гнездо 5транспортно-сортировочного механиз"ма 12, который перемещается в соот"ветствующее положение по результатамизмерения параметров. Затем приводноймеханизм 17 поворачивает рычаг 5 в 10 исходное положение, освобождая прижатую упором 10 микросхему 7, которая опускается на площадку 6 под действие собственного веса и веса столба находящихся над ней микросхем, 1 После этого цикл замера параметровповторяется. Формула изобретения Устройство для сортировки изделийэлектронной техники по электрическимпараметрам, содержащее питатель, приемный лоток, отсекатель в виде двуплечего рычага, одно плечо которого име ет опорную площадку для размещениясортируемых изделий, контактныйузел с контактными элементами итранспортно-сортирующий механизм,о т л и ц а ю щ е е с я тем, что, с 30 целью упрощения конструкции и повышения производительности, контактныеэлементы расположены над опорнойплощадкой плеча рычага отсекателя,другое плечо рычага отсекателя снабЗ жено подпружиненным упором, а пРиемный лоток на участке контактированиявыполнен в виде двух параллельныхпланок.828268 Реда Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина,Зака ВНИИП Составитель А.Ожередовиринская Техред И.Моргентал Корректор Л.Пилипенко 319 Тираж Подписное осударственного комитета по изобретениям и открьггиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., д. 4/5
