Коммутатор биполярных сигналов

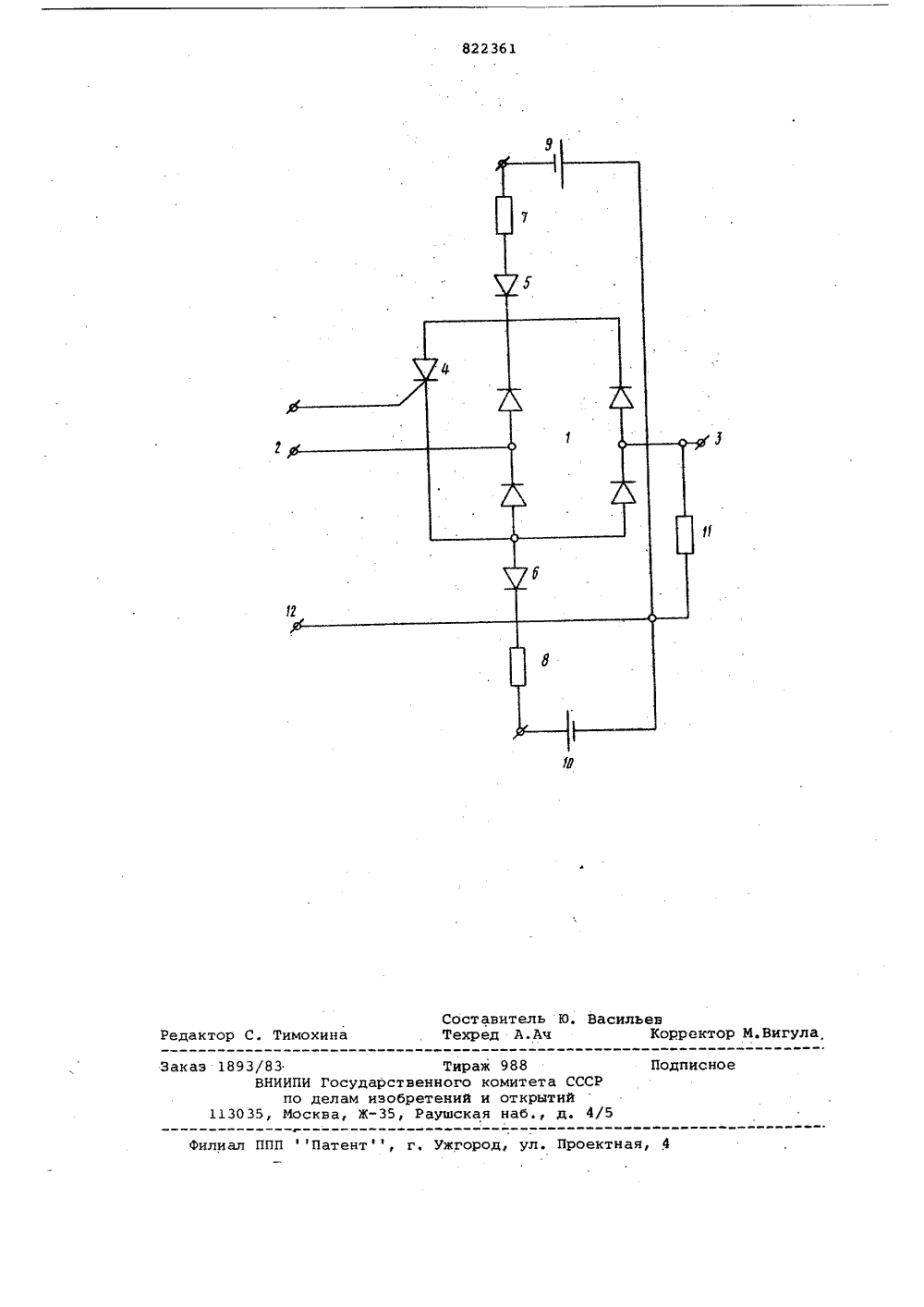

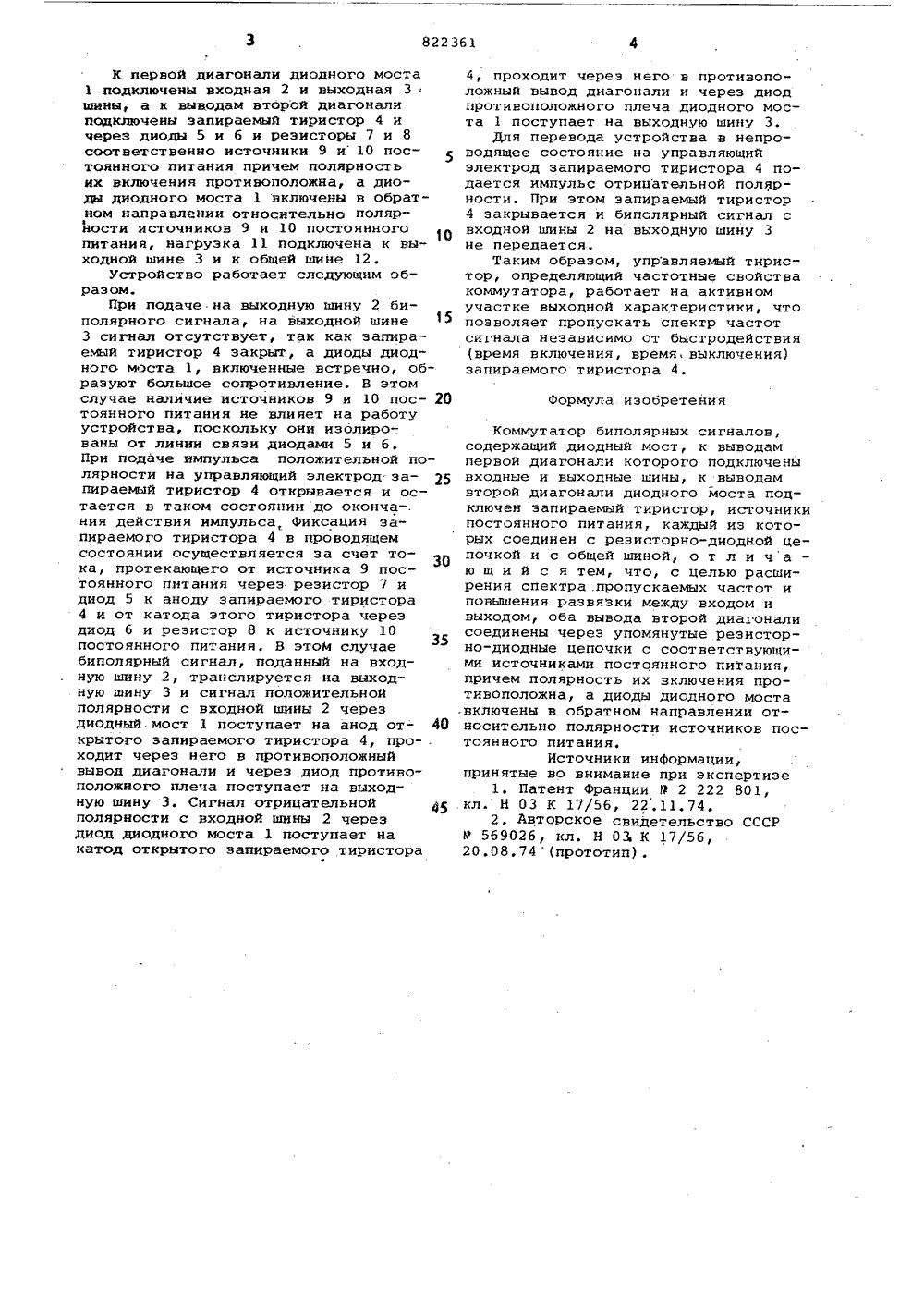

ОП ИСАНИЕИЗОБРЕТЕНИЯ "ц)822361К АВТОРСКОМУ СВ ЕТИЛЬСТВУ Союз Советских Соцналнстнческнв Реслублнн(22) Заявлено 020779(21) 2787074/18-21 (51)М. КЛ. с присоединением заявки йо Н 03 К 17/56 Государствеииый комитет СССР по делам изобретений и открытийДата опубликОваиия описания 15,04.81(71) Заявитель 54) КОММУТАТОР БИПОЛЯРНЫХ СИГНАЛОВ Изобретение относится к импульсной технике и может быть использовано в резервированных энергетическихлиниях, линиях передачи данных с уплотнением информации во времени.Известен коммутатор сигналов, содержащий управляемый тиристор, включенный в диагональ диодного моста.Упраэление тиристором осуществляетсяс помощью постоянного источника питания с регулируемым протеканием тока и поддерживается с помощью дополнительной коммутирующей схемой, которая состоит из тиристора и интегратора 1).Однако такое устройство обладаетсложной системой управления и значительным собственным потреблениемэнергии, что снижает эффективностьего использования при малых уровняхпеременных сигналов,Наиболее близким. к предлагаемомуявляется выключатель переменного тока, содержащий диодный мост, в однудиагональ которого включены нагруз"ка и источник переменного тока, а вдругую диагональ - тиристор, управляющий электрод которого через резис-тор,подключен к источнику постоянного тока 2,Недостатком этого устройстваявляется то, что тиристор включается и выключается в течение каждогополупериода переменного тока, Поэтому его частотный диапазон ограниченбыстродействием тиристора.Цель изобретения - расширениеспектра пропускания частот и повышение развязки между входом и выходом.Поставленная цель достигается тем,что в коммутаторе биполярных сигналов, содержащем диодный мост, к выводам первой диагонали которого подключены входные и выходные шины, квыводам диагонали диодного мостаподключен запираемый тиристор, источники постоянного питания, каждый изкоторых соединен с резисторйэ-диоднэй цепочкой и с обШей шиной, оба2 О .вывода второй диагонали соединенычерез упомянутые резисторно-диодные цепочки с соответствуюшими источниками постоянного питания, причемполярность их включения противоположна, а диоды диэдного моста включеныв обратном направлении относительнополярности источников постоянного пи,тания,На чертеже схематически изображенЗО коммутатор биполярных сигналов.Х первой диагонали диодного моста 1 подключены входная 2 и выходная 3 шины, а к выводам второй диагонали подключены запираемый тиристор 4 и через диоды 5 и 6 и резисторы 7 и 8 соответственно источники 9 и 10 постоянного питания причем полярность их включения противоположна, а диоды диодного моста 1 включены в обратном направлении относительно полярности источников 9 и 10 постоянного питания, нагрузка 11 подключена к выходной шине 3 и к общей шине 12.устройство работает следующим образом.При подаче на выходную шину 2 биполярного сигнала, на выходной шине 3 сигнал отсутствует, так как запираемый тиристор 4 закрыт, а диоды диод- ного моста 1, включенные встречно, образуют большое сопротивление. В этом случае наличие источников 9 и 10 пос тоянного питания не влияет на работу устройства, поскольку они изолированы от линии связи диодами 5 и б. При подаче импульса положительной полярности на управляющий электрод запираежй тиристор 4 открывается и остается в таком состоянии до оконча-. ния действия импульса, Фиксация запираемого тиристора 4 в проводящем состоянии осуществляется за счет тока, протекающего от источника 9 постоянного питания через резистор 7 и диод 5 к аноду запираемого тиристора 4 и от катода этого тиристора через диод б и резистор 8 к источнику 10 постоянного питания. В этоМ случае биполярный сигнал, поданный на входную шину 2, транслируется на выходную шину 3 и сигнал положительной полярности с входной шины 2 через диодный.мост 1 поступает на анод от крытого запираемого тиристора 4, про- . ходит через него в противоположный вывод диагонали и через диод противоположного плеча поступает на выходную шину 3, Сигнал отрицательной 45 полярности с входной шины 2 через диод диодного моста 1 поступает на катод открытого запираемого тиристора 4, проходит через него в противоположный вывод диагонали и через диод противоположного плеча диодного моста 1 поступает на выходную шину 3.для перевода устройства в непроводящее состояние на управляющий электрод запираемого тиристора 4 подается импульс отрицательной полярности. При этом запираемый тиристор 4 закрывается и биполярный сигнал с входной шины 2 на выходную шину 3 не передается.Таким образом, управляемый тиристор, определяющий частотные свойства коммутатора, работает на активном участке выходной характеристики, что позволяет пропускать спектр частот сигнала независимо от быстродействия (время включения, время выключения) запираемого тиристора 4.Формула. изобретенияКоммутатор биполярных сигналов,содержащий диодный мост, к выводампервой диагонали которого подключенывходные и выходные шины, к выводамвторой диагонали диодного моста подключен запираемый тиристор, источникипостоянного питания, каждый из которых соединен с резисторно-диодной цепочкой и с общей шиной, о т л и ч аю щ и й с я тем, что, с целью расширения спектра .пропускаемых частот иповышения развязки между входом ивыходом, оба вывода второй диагоналисоединены через упомянутые резисторно-диодные цепочки с соответствующими источниками постоянного питания,причем полярность их включения противоположна, а диоды диодного моставключены в обратном направлении относительно полярности источников постоянного питания.Источники информации,принятые во внимание при экспертизе1. Патент франции Р 2 222 801,кл. Н 03 К 17/56, 22 .11,74.2, АвтоРское свидетельство СССРФ 569026, кл. Н 031 К 17/56,20.08.74 (прототип).822361 Составитель Ю. Васильевтор С. Тимохина . Техред А.Ач Корректор М.Вигула Заказ 1 писное 1130 Филиал ППП Патент, г. Ужг роектн 3ИИПИ Государс по делам изо Москва, Жа Тираж 988 венного комит ретений и отк Раушская наб та СССытийд, 4
