Формирователь знакочередующих импуль-cob

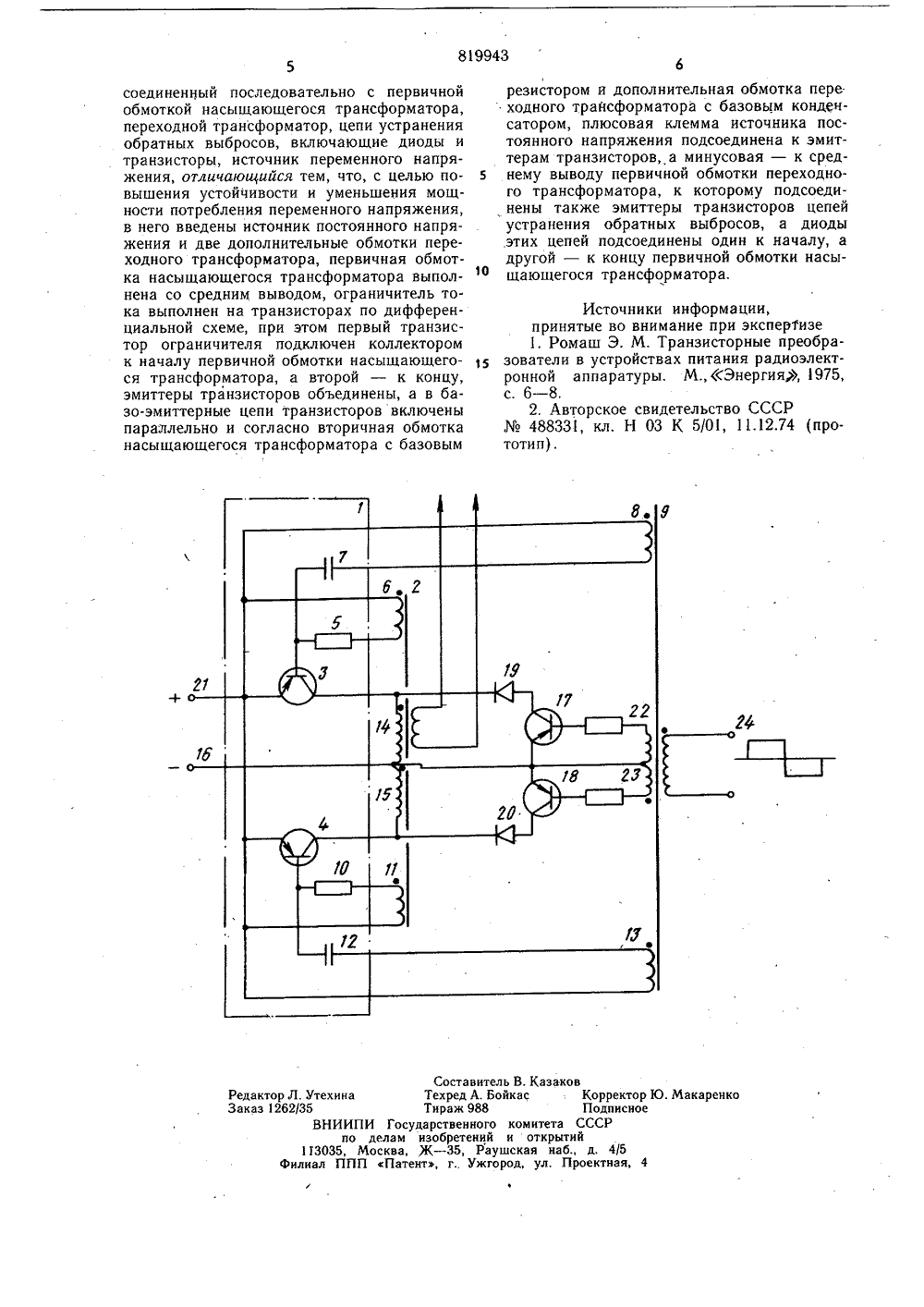

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскикСоциалистическихРеспублик ц 819943 ЖФ,щле делам изебретеиий и открытий(088.8) Дата опубликования описания 17.04.81Изобретение относится к радиоэлектронике и может быть использовано в устройствах автоматического регулирования на полупроводниковых элементах.Известен формирователь знакочередующихся импульсов, содержащий источник постоянного напряжения и четыре транзистора, соединенных по мостовой схеме с насыщающимся трансформатором 11.Для управления полупроводниковыми элементами, работающими в ключевом режиме, требуется наличие сигнала лишь в течение времени, равного времени их запирания или отпирания. В остальное время после переключения полупроводникового элемента в течение полупериода мощность устройства, осуществляющего управление, не используется.Недостатком данного формирователя является то, что оно не обеспечивает необходимой паузы после поступления прямоугольных импульсов управления чередующейся полярности, что является необходимым условием при управлении полупроводниковыми элементами.Наиболее близким техническим решением к изобретению является формирователь знакочередующихся импульсов, содержащий ограничитель тока, соединенный последовательно с первичной обмоткой насыщающегося трансформатора, переходной трансформатор, цепи устранения обратных выбросов, включающие диоды и триоды и источник переменного напряжения 12.Этот недостаток объясняется тем, что вмомент регенеративного процесса происходит резкое увеличение тока потребления от входного источника переменного напряже 1 о ния, что в свою очередь, приводит к нарушению устойчивости и надежности работы.Целью изобретения является повышениеустойчивости и уменьшение мощности потребления переменного напряжения.Поставленная цель достигается тем, чтов известный формирователь, содержащий ограничитель тока, соединенный последовательно с первичной обмоткой насыщающегося трансформатора, переходный трансформатор цепи устранения обратных выбросов, 2 о включающие диоды и транзисторы, источник переменного напряжения, введены источник постоянного напряжения и две дополнительные обмотки переходного трансформатора. Первичная обмотка насыщающегося трансформатора выполнена со средним выводом. Ограничитель тока выполнен на транзисторах подифференциальной схеме. Первый транзистор ограничителя подключен коллектором к началу первичной обмотки насыщающегося трансформатора, а в базо-эмиттерные цепи транзисторов включены параллельно вторичная обмотка насыщающегося трансформатора с базовым резистором и дополнительная обмотка переходного трансформатора с базовым конденсатором. Эти обмотки соединены между собой согласно: плюсовая клемма источника постоянного напряжения подсоединена к эмиттерам транзисторов, а минусовая - к среднему выводу первичной обмотки, к которому подсоединены также эмиттеры транзисторов цепей устранения обратных выбросов, а диоды этих цепей подсоединены: один - . к началу, а другой - к концу первичной обмотки насыщающегося трансформатора в момент формирования заднего фронта,На чертеже представлена принципиальная электрическая схема формирователя знакочередующихся импульсов.Формирователь содержит источники переменного и постоянного напряжения, ограничитель тока 1, включенный последовательно с насыщающимся трансформатором 2.Ограничитель тока выполнен на транзисторах по дифференциальной схеме и содержит транзисторы 3 и 4. База транзистора 3 через базовый резистор 5 подключена к концу обмотки 6 трансформатора 2 и через базовый конденсатор 7 к концу обмотки 8 переходного трансформатора 9. База транзистора 4 через базовый резистор 1 О подключена к началу обмотки 11 трансформатора 2 и черезбазовый конденсатор 12 - к началу обмотки 13 трансформатора 9. Первичная полуобмотка 14 трансформатора 2 своим концом подсоединена к началу первичной полуобмотки 15. К среднему выводу первичной обмотки подсоединены минусовая клемма 16 источника постоянного напряжения и эмиттеры транзисторов 17 и 18 цепей устранения обратных выбросов.Диоды 19 и 20 подключены к началу и к концу первичной обмотки 14, 15 трансформатора 2 соответственно. Плюсовая клемма 21 подсоединена к эмиттерам транзисторов 3 и 4. В базовые цепи транзисторов 17 и 18 включены обмотки 22 и 23 соответственно трансформатора 9. Формирователь знакочередующихся импульсов работает следующим образом.Если к клемме 24 источника переменного напряжения приложена положительная полу- волна входного напряжения, то под действием тока в обмотке 8 транзистор 3 открывается, и к первичной полуобмотке 14 трансформатора 2 прикладывается постоянное напряжение. Напряжение на базовой обмотке 6 поддерживает транзистор 3 находящийся в открытом состоянии. На выход формирователя трансформируется положительныйимпульс.По истечении некоторого интервала времени трансформатор 2 начинает насыщатьз ся, вызывая регенеративный процесс. Токв обмотке 6 резко возрастает до величины,определяемой базовым током транзистора 3,в результате чего развивается регенеративный процесс запирания транзистора 3. Напряжение на обмотке 6 падает. В результатеэтого транзистор 3 запирается, разрываяцепь постоянного напряжения. Транзистор4 в этом полупериоде входного переменногонапряжения остается запертым.Потребление формирователем мощностиот источника переменного напряжения вэтот момент весьма незначительно, так какот него питаются лишь базовые цепи транзисторов 17 и 18.При смене полярности входного переменного напряжения схема работает аналогично, с той лишь разницей, что открываетсятранзистор 4, а на выход трансформируется импульс отрицательной полярности.Задний фронт импульса формируетсябыстрыми регенеративными процессами переключения транзисторов и поэтому имеет малую длительность,При формировании заднего фронта навыход формирователя трансформируетсявыброс обратного импульсу знака образуемой ЭДС самоиндукции в первичной обмот 30 ке трансформатора.ЭДС самоиндукции полуобмотки 14 шунтируется диодом 19 и открытым транзистором 17. Диод 1 О предотвращает шунтирование до момента насыщения трансформатора 2 через переход коллектор-базатранзистора 17.В следующем полупериоде при смене полярности входного напряжения шунтирование ЭДС самоиндукции, возникающейна полуобмотке 15, осуществляется цепоч 4 о кой, содержащсй диод 20 и транзистор 18.В предлагаемом формирователе импульсов обеспечено повышение устойчивости работы без ухудшения характеристик выходных импульсов, так как в силовой цепи,включающей-коллекторный переход тран 45 зисторов, не возникают искажения напряжения, а цепь постоянного тока обладаетбольшей устойчивостью. Кроме того, отсутствует реакция источника входного переменного напряжения на работу формирователя, уменьшается потребление от него мощности, так как от него питаются лишь маломощные базовые цепи управления транзисторов, что особенно важно для многоканальных широтно-импульсных регуляторов и ряда других устройств.формула изобретенияФормирователь знакочередующихся импульсов, содержащий ограничитель тока,819943 итель В. КА. Бойкас88 СостаТехред Тираж 9 Государствен лам изобрете ква, Ж - 35, Патент, г У ак Редактор Л. УтехинаЗаказ 1262/35ВНИИПИно д13035, Мофилиал ППП Корректор Ю.Макарен ПодписноеСССР ого коми ний ио Раушская жго род,тетакрытнаб д. 4/5ектная, 4 соединенный последовательно с первичной обмоткой насыщающегося трансформатора, переходной трансформатор, цепи устранения обратных выбросов, включающие диоды и транзисторы, источник переменного напряжения, отличающийся тем, что, с целью повышения устойчивости и уменьшения мощности потребления переменного напряжения, в него введены источник постоянного напряжения и две дополнительные обмотки переходного трансформатора, первичная обмотка насыщающегося трансформатора выполнена со средним выводом, ограничитель тока выполнен на транзисторах по дифференциальной схеме, при этом первый транзистор ограничителя подключен коллектором к началу первичной обмотки насыщающегося трансформатора, а второй - к концу, эмиттеры транзисторов объединены, а в базо-эмиттерные цепи транзисторов включены параллельно и согласно вторичная обмотка насыщающегося трансформатора с базовым резистором и дополнительная обмотка пере.ходного трансформатора с базовым конденсатором, плюсовая клемма источника постоянного напряжения подсоединена к эмиттерам транзисторов, а минусовая - к сред нему выводу первичной обмотки переходного трансформатора, к которому подсоединены также эмиттеры транзисторов цепей устранения обратных выбросов, а диоды этих цепей подсоединены один к началу, а другой - к концу первичной обмотки насыщающегося трансформатора. Источники информации,принятые во внимание при экспертизе 1, Ромаш Э. М. Транзисторные преобразователи в устройствах питания радиоэлектронной аппаратуры. М., ФЭнергия), 1975, с. 6 - 8,2, Авторское свидетельство СССР488331, кл. Н 03 К 5/01, 11.12.74 (прототип).
