Стенд для испытания захватно-сре-зающего устройства

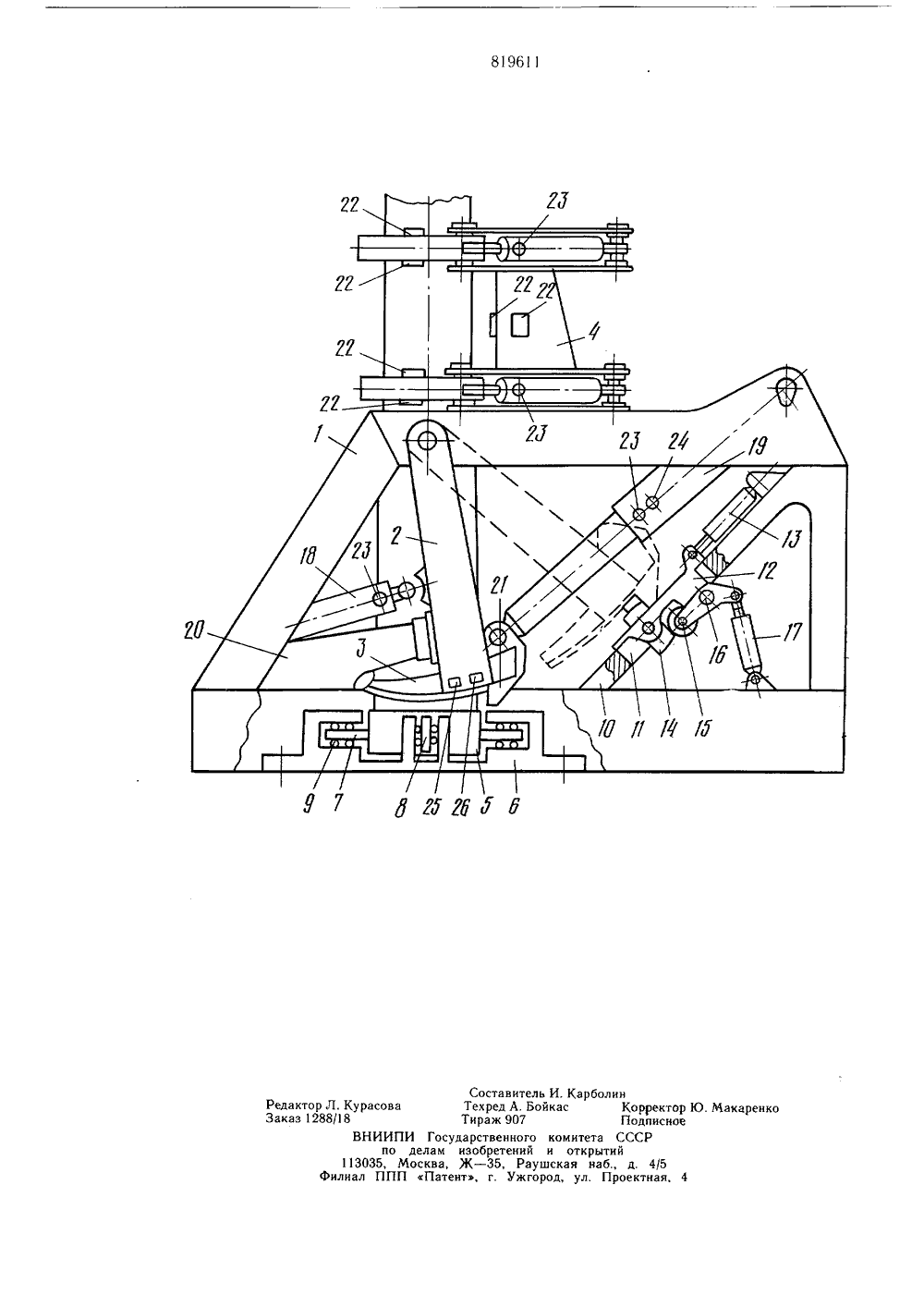

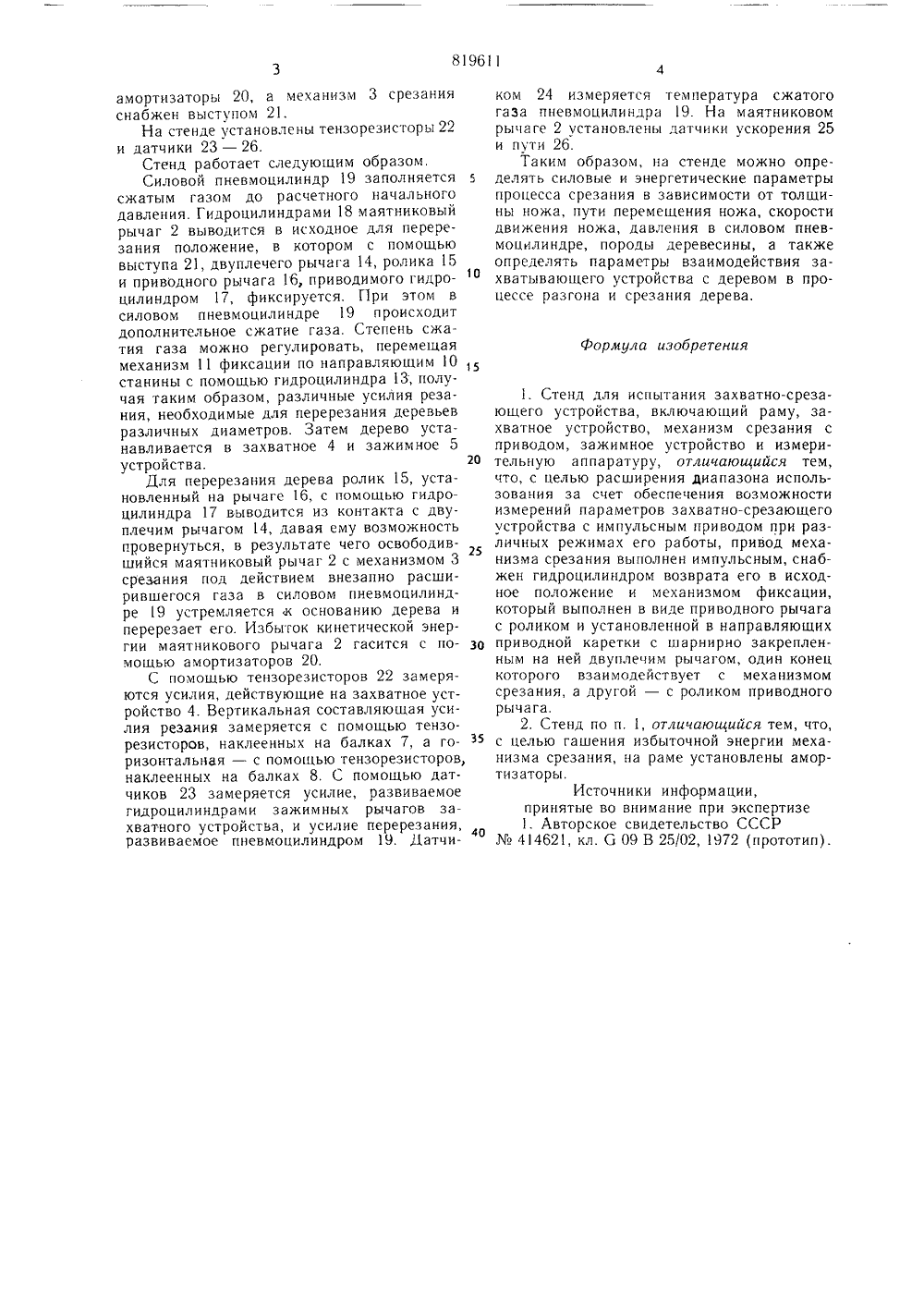

ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Ф.ссъ / с(51) М. К . 6 01 М 19/00 Государственный комитет Опубликовано 07.04.81. Бюллетень13Дата опубликования описания 09.04.81 по делам изобретений и открытий(54) СТЕНД ДЛЯ ИСПЫТАНИЯ ЗАХВАТНО-СРЕЗАЮЩЕГО УСТРОЙСТВАИзобретение относится к области измерительной техники и может быть использовано для измерения параметров при срезаниидеревьев срезающим устройством с импульсным приводом.Известен стенд для испытания захватносрезающего устройства, включающий раму,захватное устройство, механизм срезанияс приводом, зажимное устройство и измерительную аппаратуру 11,Недостатком известного стенда являетсяневозможность получения различных параметров для исследования и проектированиязахватно-срезающих устройств с импульсным приводом.Цель изобретения - расширение диапазона использования за счет обеспечениявозможности измерения параметров захватно-срезающего устройства с импульснымприводом при различных режимах его работы.Достигается это тем, что привод механизма срезания выполнен импульсным, снабжен гидроцилиндром возврата его в исходноЕ положение и механизмом фиксации,который выполнен в виде приводного рычагас роликом и установленной в направляющих 2приводной каретки с шарнирно закрепленным на ней двуплечим рычагом, один конец которого взаимодействует с механизмом срезания, а другой - с роликом приводного рычага, причем на раме установлены амортизаторы.На чертеже изображен общий вид стенда.На раме 1 стенда установлен маятниковый рычаг 2, снабженный механизмом 3 срезания криволинейной формы. На раме 1 укреплены захватное 4 и зажимное 5 устройства. Зажимное устройство 5 установлено на опоре 6 с помощью тензометрических балок 7 и 8 и шариков 9. На балках 7 и 8 наклеены тензорезисторы измерительной аппаратуры.На раме 1 крепится также станина с 15 направляющими 10, на которых устанавливается механизм 11 фиксации, состоящий из приводной каретки 12 с приводом от гидроцилиндра 13, двуплечего рычага 14, роли ка 15, приводного рычага 16 и гидроцилиндра 17.Гидроцилиндры 18 предназначены длявывода маятникового рычага 2 и сжатия газа в силовом пневмоцилиндре импульсного действия. На раме 1 также установленыамортизаторы 20, а механизм 3 срезания снабжен выступом 21.На стенде установлены тензорезисторы 22 и датчики 23 - 26.Стенд работает следующим образом.Силовой пневмоцилиндр 19 заполняется сжатым газом до расчетного начального давления. Гидроцилиндрами 18 маятниковый рычаг 2 выводится в исходное для перерезания положение, в котором с помощью выступа 21, двуплечего рычага 14, ролика 15 и приводного рычага 16, приводимого гидро- цилиндром 17, фиксируется. При этом в силовом пневмоцилиндре 19 происходит дополнительное сжатие газа, Степень сжатия газа можно регулировать, перемещая механизм 11 фиксации по направляющим 1 О станины с помощью гидроцилиндра 13, получая таким образом, различные усилия резания, необходимые для перерезания деревьев различных диаметров. Затем дерево устанавливается в захватное 4 и зажимное 5 устройства,Для перерезания дерева ролик 15, установленный на рычаге 16, с помошью гидро- цилиндра 17 выводится из контакта с двуплечим рычагом 14, давая ему возможность провернуться, в результате чего освободившийся маятниковый рычаг 2 с механизмом 3 срезания под действием внезапно расширившегося газа в силовом пневмоцилиндре 19 устремляется к основанию дерева и перерезает его. Избыток кинетической энергии маятникового рычага 2 гасится с помощью амортизаторов 20.С помощью тензорезисторов 22 замеряются усилия, действующие на захватное устройство 4. Вертикальная составляющая усилия резания замеряется с помощью тензорезисторов, наклеенных на балках 7, а горизонтальная - с помощью тензорезисторов, наклеенных на балках 8, С помощью датчиков 23 замеряется усилие, развиваемое гидроцилиндрами зажимных рычагов захватного устройстьа, и усилие перерезания, развиваемое пневмоцилиндром 19, Датчиком 24 измеряется температура сжатого газа пневмоцилиндра 19. На маятниковом рычаге 2 установлены датчики ускорения 25 и пути 26.Таким образом, на стенде можно опре делять силовые и энергетические параметрыпроцесса срезания в зависимости от толшины ножа, пути перемещения ножа, скорости движения ножа, давления в силовом пневмоцилиндре, породы деревесины, а также определять параметры взаимодействия захватываюшего устройства с деревом в процессе разгона и срезания дерева.Формула изобретения151. Стенд для испытания захватно-срезаюшего устройства, включающий раму, захватное устройство, механизм срезания сприводом, зажимное устройство и измери 20 тельную аппаратуру, отличающийся тем,что, с целью расширения диапазона использования за счет обеспечения возможностиизмерений параметров захватно-срезаюшегоустройства с импульсным приводом при различных режимах его работы, привод механизма срезания выполнен импульсным, снабжен гидроцилиндром возврата его в исходное положение и механизмом фиксации,который выполнен в виде приводного рычагас роликом и установленной в направляющихЗО приводной каретки с шарнирно закрепленным на ней двуплечим рычагом, один конецкоторого взаимодействует с механизмомсрезания, а другой - с роликом приводногорычага.2. Стенд по п. 1, отличающийся тем, что,с целью гашения избыточной энергии механизма срезания, на раме установлены амортизаторы.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР414621, кл. 6 09 В 25/02, 1972 (прототип).Составитель И. Карболин Редактор Л. Курасова Техред А. Бойкас Корректор Ю. Макаренко Заказ 1288/18 Тираж 907 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная. 4
