Устройство для транспортирования иуплотнения сыпучих материалов b элас-тичной упаковке

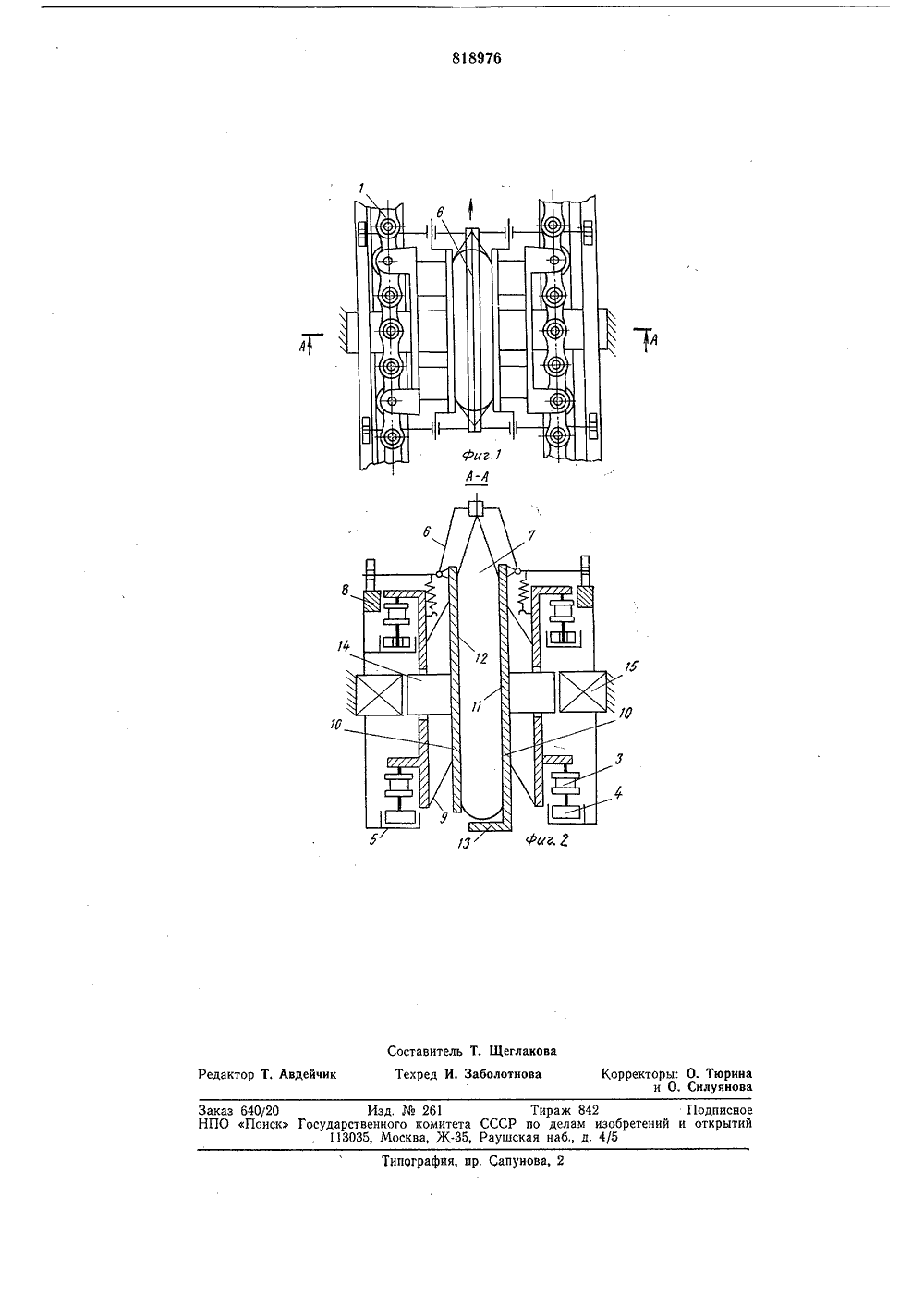

Союз Советских Социалистических Республик(45) Дата опубликования описания 07.04.81 в, И. Л. Шапошников и ское технологическое б оборудования ВсесоюзСоюзбытхим(54) УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВАНИ И УПЛОТНЕНИЯ СЪПУЧИХ МАТЕРИАЛОВ В ЭЛАСТИЧНОЙ УПАКОВКЕЦелью изобретения является повышение эффективности уплотнения материала в упаковке и снижение уровня шума.Эта цель достигается тем, что грузонесущие элементы выполнены из пластин, закрепленных посредством пружин на тяговых цепях напротив друг друга, причем одна из пластин выполнена с полкой для поддержания упаковки с грузом, а возбудитель колебаний выполнен из электромагнита, установленного в зоне движения цепей, и якорей, закрепленных на пластинах. Кроме того, на пластинах установлены захваты для горловин упаковок, выполненные из расположенных напротив друг друга двуплечих рычагов и неподвижных копирных направляющих.На фиг. 1 изображено устрой я транспортирования и уплотнения х материалов, вид сверху; на фиг. 2 з А - А фиг. 1,Устройство для транспортирования и уплотнения сыпучих материалов в эластичной упаковке содержит бесконечные тяговые цепи 1, на которых установлены каретки 2. Каретки с помощью ползушек 3 и роликов 4 опираются на направляющие 5. На каретках установлены рычажные захваты 6 для захвата горловины упаковок 7, выполненные с возможностью взаимодействия ство дл сыпучи - разре(72) Авторыизобретения Г. Г, Гаврило (71) Заявитель Опытно-конструктои упаковочного Изобретение относится к промышленномутранспорту, в частности к устройствам длятранспортирования и уплотнения сыпучихматериалов в эластичной упаковке,Известно устройство для транспортирования и уплотнения сыпучих материалов вэластичной упаковке, содержащее две бесконечные тяговые цепи, с прикрепленнымик ним грузонесущими элементами, и возбудитель колебаний грузонесущих элемен отов 1.Возбудитель колебаний для уплотненияматериала в упаковке в этом устройствевыполнен из бесконечной втулочно-роликовой приводной цепи и регулируемой по высоте опорной площадки для роликов этойцепи, причем ролики приводной цепи размещены с возможностью взаимодействия совтулками тяговых цепей,Недостатком этого устройства являетсянедостаточная степень уплотнения сыпучего груза в упаковке из-за того, что встряхиванию подвергается одна нижняя плоскостьупаковки, в результате чего не достигаетсянеобходимая равномерность уплотнения сыпучего груза в упаковке. Другим недостатком устройства является повышенный уровень шума вследствие взаимодействия роликов приводной цепи со втулками тяговыхцепей. 30 Ю, В. Чин о",ро расфа вочнеею,:,г:о 13о объеди енияс копирами 8, На каретках также посредством пружин 9 прикреплены грузонесущие элементы. Они выполнены в виде пластин 10, охватывающих упаковку 7 противоположными плоскостями 11 и 12. Одна из yла стин имеет полку 13 для поддержки пакета снизу, Возбудитель колебаний выполнен из якорей 14, прикрепленных к пластинам и электромагнитов 15 переменного напряжения. 1 ОУстройство для транспортирования и уплотнения сыпучих материалов в эластичной упаковке работает следующим образом.Упаковка 7 с сыпучим грузом помещается между пластинами 10. При движении 15 кареток 2, рычажные захваты 6 захватывают горловину упаковки, которая попадает в зону действия электромагнита 15 переменного действия. Магнитное поле переменной величины через воздушный зазор воз буждает механическое колебание якорей 14 и пластин 10. От пластин, охватывающих упаковку с противоположных сторон, вибрация передается сыпучему грузу, равномерно уплотняя его в упаковке 7. При дальнейшем 25 движении кареток 2 упаковки 7 передаются на последующие технологические операции, например, досыпку материала и заваривание горловины.Благодаря тому, что вибрация сыпучему у продукту сообщается с двух противоположных сторон и дна упаковки достигается более равномерное и плотное распределение продукта в упаковке. Кроме того, данное устройство позволяет снизить уровень производственного шума, поскольку его побудитель колебаний не имеет соприкасающихся механических частей.Формула изобретения1. Устройство для транспортирования и уплотнения сыпучих материалов в эластичной упаковке, содержащее две бесконечные тяговые цепи с прикрепленными к ним грузонесущими элементами и возбудитель колебаний грузонесущих элементов, о т л ич а ю щ е е с я тем, что с целью повышения эффективности уплотнения материала и снижения уровня шума, грузонесущие элементы выполнены из пластин, закрепленных посредством пружин на тяговых цепях напротив друг друга, причем одна из пластин выполнена с полкой для поддержания упаковки с грузом, а возбудитель колебаний выполнен из электромагнита, установленного в зоне движения цепей, и якорей, закрепленных на пластинах,2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что на пластинах установлены захваты для горловины упаковок, выполненные из расположенных друг напротив друга двуплечих рычагов и неподвижных копирных направляющих.Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР по заявке Мо 2576921, кл. В 656 17/06, 1978 (прототип),818976Составитель Т. Щеглакова актор Т, Авдейчик Техред И. Заболотнова Корректоры: О. Тюринаи О. СилуяноваЗаказ 640/20 Изд.261 Тираж 842 Подписно НПО Поиск Государственного комитета СССР по делам изобретений и открыти 13035, Москва, Ж, Раушская наб д. 4/5пография, пр, Сапунова, 2
