Способ определения утечки флюидов изподземных kamep

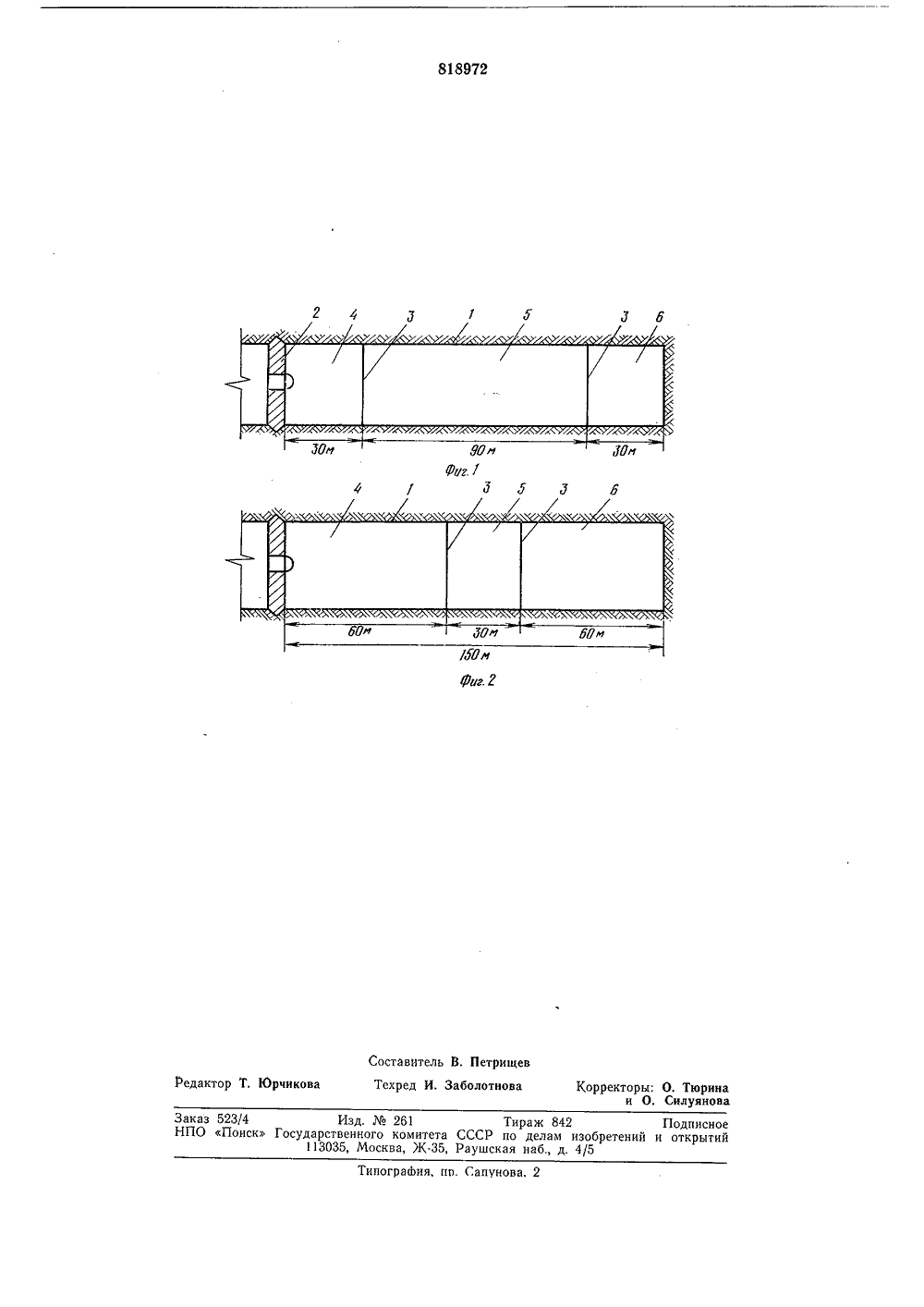

и 1 8 8972 Союз Советских ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ополнительно вт. свид-ву 22) Заявлено 07.05.79 (21) 2767232/22-03(43) Опубликовано Государственный квмите СССРелам изобретений(45) Дата опубликования описания 07;04.8 ткрыти. Д. Пав лов, А. Г. Досказиев, В. К. Мирош . ф. Пономарев и Н. О. Омарбаев ордена Трудового Красного Знаме ский горнометаллургический инсти ряновский ордена Трудового Крассвинцовый комбинат) Заяви Всесоюзны сследовател еталлов и 3(54) СПОСОБ ОПРЕДЕЛЕНИЯ УТЕЧКИ ФЛЮИДОВ ИЗ ПОДЗЕМНЫХ КАМЕРом.До начала гидроизоляционмеру 1 герметизируют глухос лазом, затем в камерео меньшей мере одну переную перемычку 3, с помощьмера разделяется на изолирои 4, 5 и 6. Эти участки зап ных работ кай перемычкой устанавливают осную распорю которой каванные участолняют флюи. Способ может быть использован пристроительстве подземных камер, в частности камер гидропневматического аккумулятора сжатого воздуха,Известен способ определения утечек 5флюидов, включающий бурение разведочной скважины, извлечение керна, его изучение с определением физико-механическихсвойств горных пород (трещиноватость, пористость, водопоглощение и др,), в которых 10предполагается строительство подземнойкамеры 1),Недостатком этого способа является то,что информация, получаемая по геологическим данным, дает общую характеристику 15состояния горного массива в предполагаемом месте размещения подземного хранилища. Поэтому при проектировании и строительстве таких сооружений предусматриваются гидроизоляционные работы по всейплощади подземной камеры,Известен способ определения утечки флюидов из подземных камер, включающий заполнение подземной камеры флюидом поддавлением и проверку ее герметичности путем измерения падения давления в ней стечением времени 2).Недостатком известного способа является высокая трудоемкость работ при гидро- изоляции камеры из-за невозможности точной фиксации места утечки флюида.В целях устранения указанного недостатка по предлагаемому способу определения утечек флюидов путем заполнения подземной камеры флюидом под давлением и проверке ее герметичности путем измерения падения давления в ней с течением времени камеру перед заполнением разделяют на изолированные друг от друга участки посредством установки в ней по меньшей мере одной герметизирующей перемычки, а падение давления измеряют в каждом из изолированных друг от друга участке емкости.На фиг. 1 изображен продольно-вертикальный разрез камеры на первом этапе определения утечек флюида; на фиг. 2 - то же на втором этапе.Способ осуществляется следующим обра51015ю 25 30 35 40 45 дом с одинаковым избыточным давлением, прекращают подачу флюида и измеряют падение давления с течением времени. Выявив участок с неизменяемым давлением и участок утечек, переносную перемычку переносят в следующую точку замера в сторону участка утечек, вновь заполняют флюидом изолированные участки 4, 5 и 6, создают в них давление, производят замер падения давления за определенное время и определяют участок, на котором происходит утечка флюида. Участок с неизменяемым давлением при этом увеличивается, а участок с утечками уменьшается на величину объема между двумя точками замера. Замеры утечки флюида производят до тех пор, пока не определятся конечные контуры участка утечек флюида. Этот участок подвергается гидроизоляционным работам. Установка нескольких перемычек в камере позволяет выполнить в описанной выше последовательности замеры и определить место утечек флюида одновременно на нескольких участках в более короткие сроки.П р и м е р. Гидравлическими испытаниями пневмокамеры 1 гидропневматического аккумулятора емкостью 1160 м, сечением 2,75 Х 2,80 м, длиной 150 м выявлены утечки флюида из нее в количестве 78 м/мин.Для определения места утечки камеру разделили . на пять участков длиной 30 м каждый. В камере установили две перемычки 3 в двух точках замеров, разделившие камеру на три изолированных участка 4, 5 и 6 емкостью 234, 692 и 234 м соответственно (фиг. 1), Участки заполнили водой и воздухом, уравняли в них давление до 6 кгс/см. На участке емкостью 692 м давление через 30 мин снизилось до 4 кгс/см, На других участках давление не изменилось.После этих замеров воду и воздух удалили из участков, а перемычки перенесли в новые точки замеров. Крайние участки 4 и 6 увеличили до 60 м по длине с емкостью по 468 ма каждый, а средний участок 5 сократили до 234 м с длиной 30 м (фиг. 2). После заполнения этих участков флюидом,создания в них равного рабочего давления и проведения контрольных замЕров установлено, что утечки происходят на участке 4 емкостью 468 м. Однако в первой серии контрольных замеров было установлено, что этот участок при длине 30 м и емкости 234 м не имел утечки флюида, следовательно, местом утечки флюида является участок выработки, ограниченный по длине 30 м и емкостью 234 м. Это место пневмокамеры должно быть гидроизолировано.Благодаря выполненным контрольным замерам по предлагаемому способу определяют контуры конкретного места утечки флюида, за пределами которого гидроизоляционные работы не проводят.Экономический эффект от внедрения изобретения достигается за счет сокращения трудовых затрат на проведение гидро- изоляционных работ, снижения расхода гидроизоляционных материалов. Формула изобретения Способ определения утечки флюидов из подземных камер, включающий заполнение подземной камеры флюидом под давлением и проверку герметичности камеры путем измерения падения давления в ней с течением времени, отличающийся тем, что, с целью снижения трудоемкости работ при последующей гидроизоляции подземной камеры путем фиксации точного места утечки флюида из камеры, последнюю перед заполнением флюидом разделяют на изолированные друг от друга участки посредством установки в ней по меньшей мере одной герметизирующей перемычки, а падение давления измеряют в каждом из изолированных друг от друга участке емкости.Источники информации,принятые во внимание при экспертизе 1, Справочник по горнорудному делу, М Госгортехиздат, 1960, т. 1, с, 18 - 34, 73 - 106.2. Авторское свидетельство СССР по заявке2659364/22-03, кл, Е 21 Р 11/38, 1978 (прототип),818972 Редактор Т, Юрчикова Заказ 523/4 Изд.261 Тираж 842 Подписное НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
