Устройство для совмещения стыкуе-мых kpomok стальных листов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

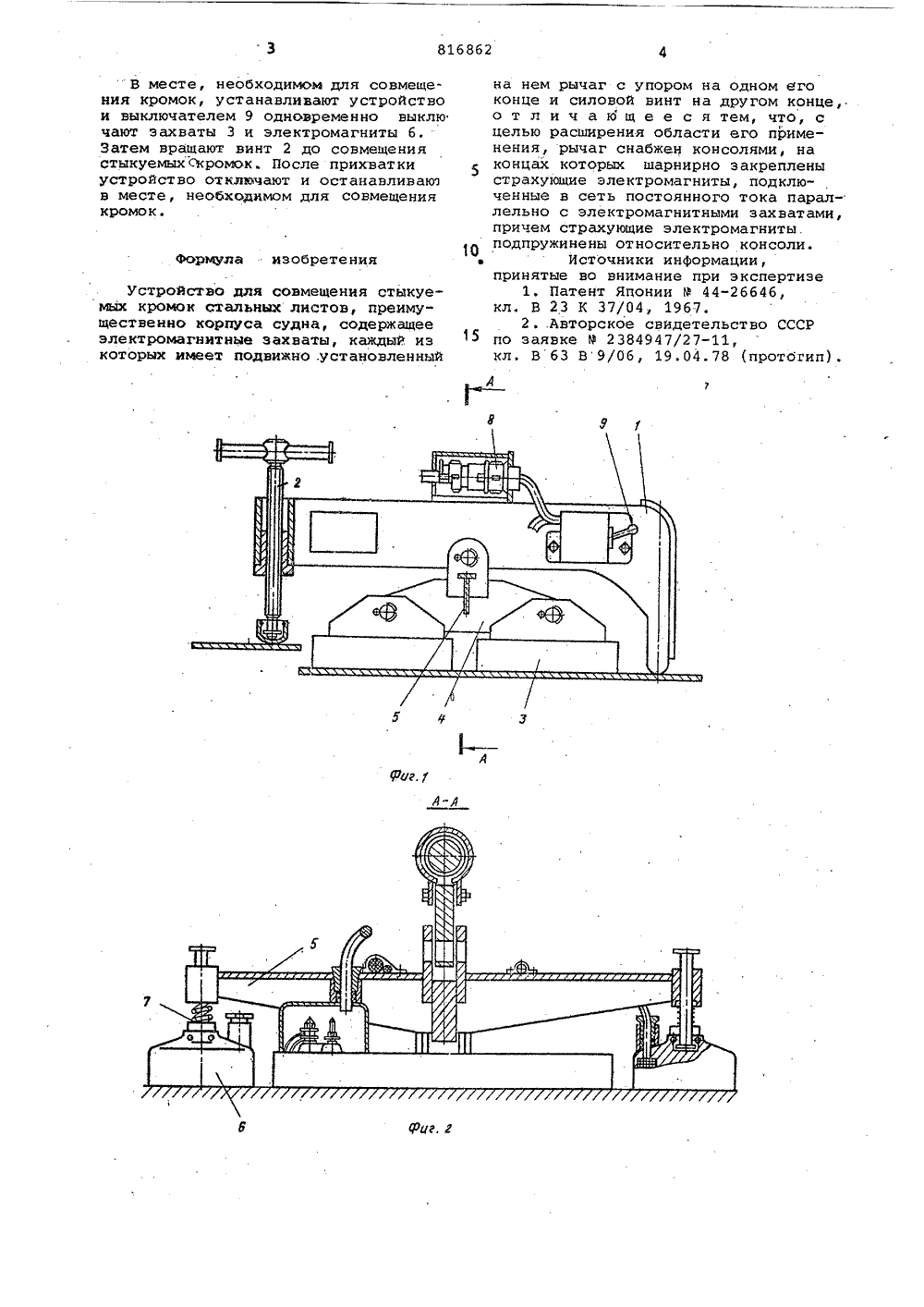

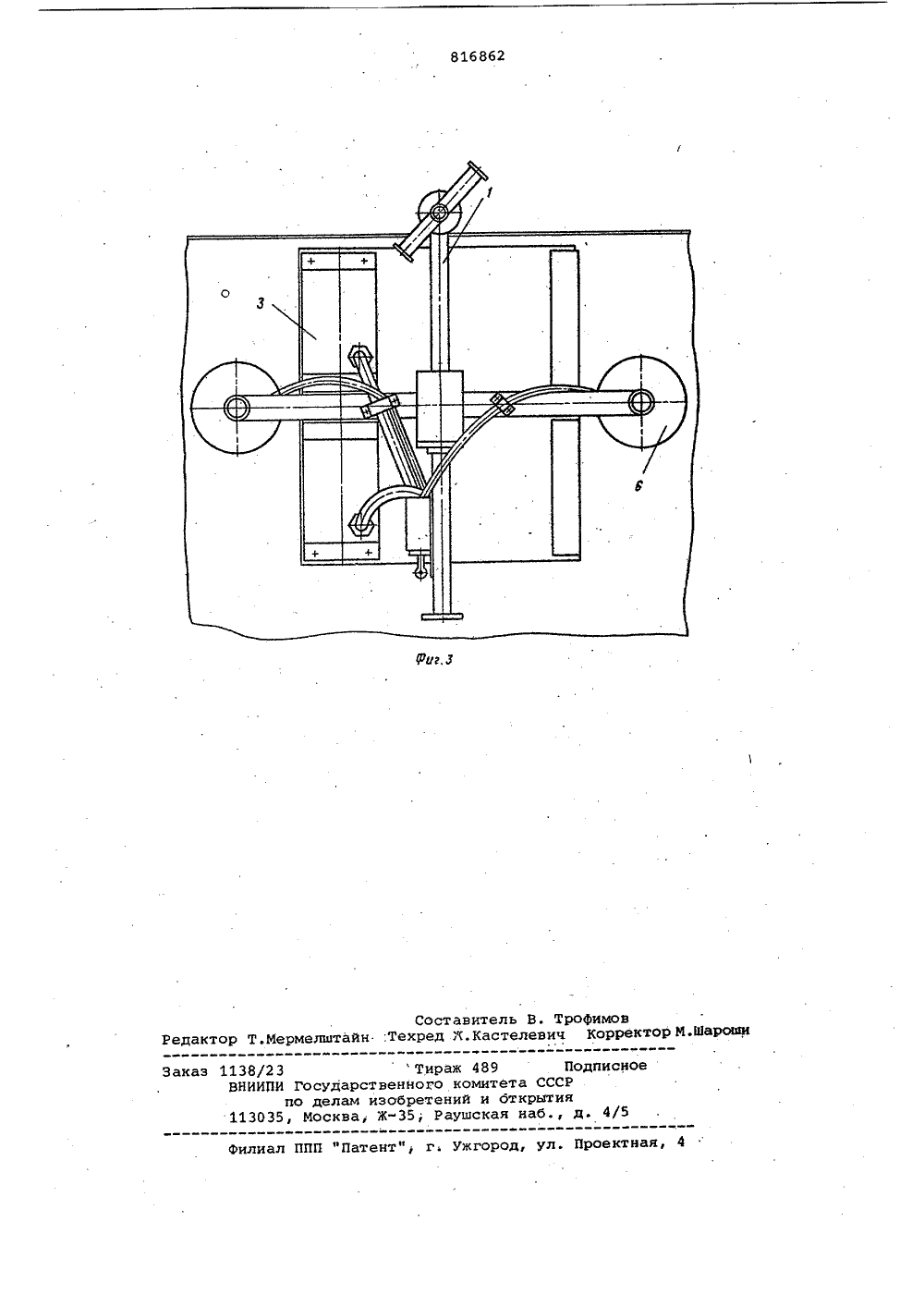

Союз Советских Социавктичесн их Республик(5 м ) 3 с присоединением заявки Мо(23) Приоритет В 63 В 9/06 Государственный комитет ссср о демам изобретений н открытий,011:621.757.002.54 (088.8) Дата опубликования описания 30. 03, 81 А. Н, Битко, Б, М. Гильбурт, С у В.; Доловко " и В. С. Шаповалов ,". ,". . /(54) УСТРОЙСТВО ДЛЯ СОВМЕЩЕНИЯ СТЫКУГМЫХ КРО 1 ОК СТАЛЬНЫХ ЛИСТОВ Изобретение относится к судостро- ению, а именно к устройствам для совмещения стыкуемых кромок стальных листов корпуса судна.Известно устройство для совмещения кромок стальной обшивки, содержащее электромагнитный захват, рычаг и прижимное приспособление 1 .Недостаток укаэанного устройства заключается в том, что при сведении кромок листов посредством рычажной системы к магниту прикладывается опрокидывающий момент, на уравнове" шивание которого использу тся держащая сила магнита.Наиболее близким по технической сущности к предлагаемому является устройство для совмещения стыкуемых кромок стальных листов., содержащее электромагнитные захваты, каждый из которых имеет подвижно установленный на нем рычаг с упором.на одном его конце и силовой винт на другом конце 2. Недостатком этого устройства является то, что с его помощью совмещают кромки листов только в нижнем положении, так как при сведении кромок в другом положении,например в вертикальном, при отрыве электромаг-,нитного захвата устройство падает.Цель изобретения - расширениеобласти применения устройства.Поставленная цель достигается тем,что рычаг снабжен консолями, наконцах которых шарнирно закреплены страхующие электромагниты, подключенные в сеть постоянного токапараллельно с электромагнитнымизахватами, причем страхующие электромагниты подпружинены относительноконсолиНа фиг.1 изображено предлагаемое15 устройство, вид сбоку; на фиг.2сечение А-А на фиг,1; на фиг.3 - устройство, вид сверху,Устройство состоит из корпуса 1,на котором установлен силовой винт20 2, Упор шарнирно соединен с электро"магнитными захватами 3 через подвеску 4, на которой жестко закреплены -консоли 5. На концах консолей шарнирно крепят страхукщие электромагниты6, подпружиненные относительно консоли пружиной 7. На верхней частиупора 1 установлен штепсельный разь",ем 8, соединенный с выключателем 9;Устройство работает следующимЗО образом,В месте, необходимом для совмещения кромах, устанавливают устройство и выключателем 9 одновременно выклю чают захваты 3 и электромагниты 6, Затем вращаю винт 2 до совмещения стыкуемыхссромох. После прихватки устройство отключают и останавливакл в месте, необходимом для совмещения кромокеФормула изобретенияУстройство для совмещения стыкуемых кромок стальных листов, преимущественно корпуса судна, содержащее электромагнитные захваты, каждый из которых имеет подвижно .установленный на нем рычаг с упором на одном егоконце и силовой винт на другом конце,о т л и ч а ю щ е е с я тем, что, сцелью расширения области его применения, рычаг снабжен консолями, наконцах которых шарнирно закрепленыстрахующие электромагниты, подключенные в сеть постоянного тока параллельно с электромагнитными захватами,причем страхующие электромагниты.подпружинены относительно консоли.В Источники информации,принятые во внимание при экспертизе1. Патент Японии 9 44-26646,кл, В 23 К 37/04, 1967.2 Авторское свидетельство СССРпо заявке 9 2384947/2-11,кл. В 63 В 9/06, 19.04.78 (протбтип).Зак одписное лам ква илиал ППП фПатент", г. Ужгород, ул. Про 138/23ВНИИПИ Гопо113035, МТираж 489твенного комитетаизобретений и бткЖ; Раушская н СССРытияб., д. 4/5
СмотретьЗаявка
2783642, 18.06.1979
ПРЕДПРИЯТИЕ ПЯ А-7499
БИТКО АНАТОЛИЙ НИКОЛАЕВИЧ, ГИЛЬБУРТ БОРИС МАТВЕЕВИЧ, ГОЛОВКО СВЕТЛАНА НИКОЛАЕВНА, ШАПОВАЛОВ ВИКТОР СЕМЕНОВИЧ
МПК / Метки
МПК: B63B 9/06
Метки: kpomok, листов, совмещения, стальных, стыкуе-мых
Опубликовано: 30.03.1981
