Формирователь сигналов изображения

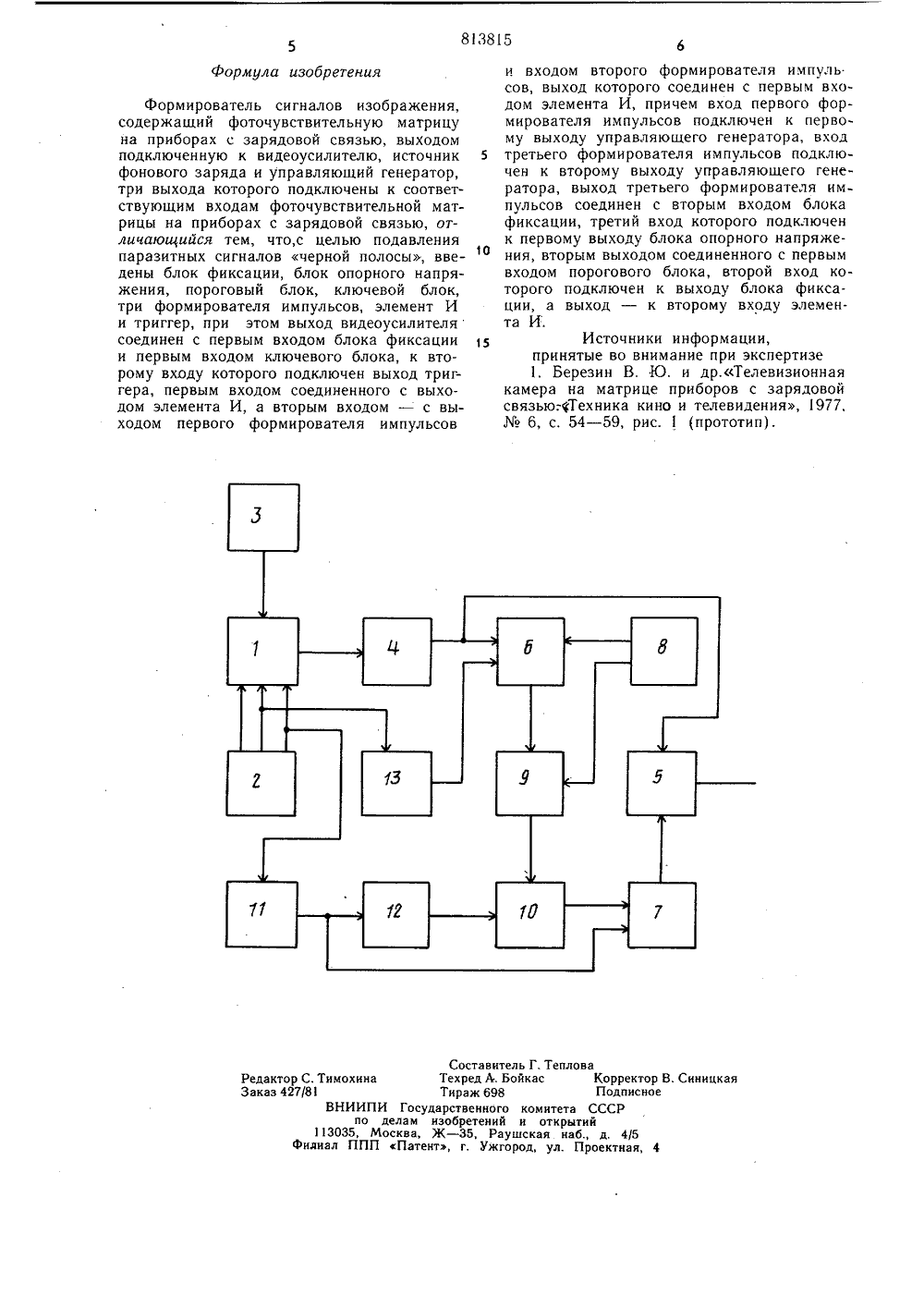

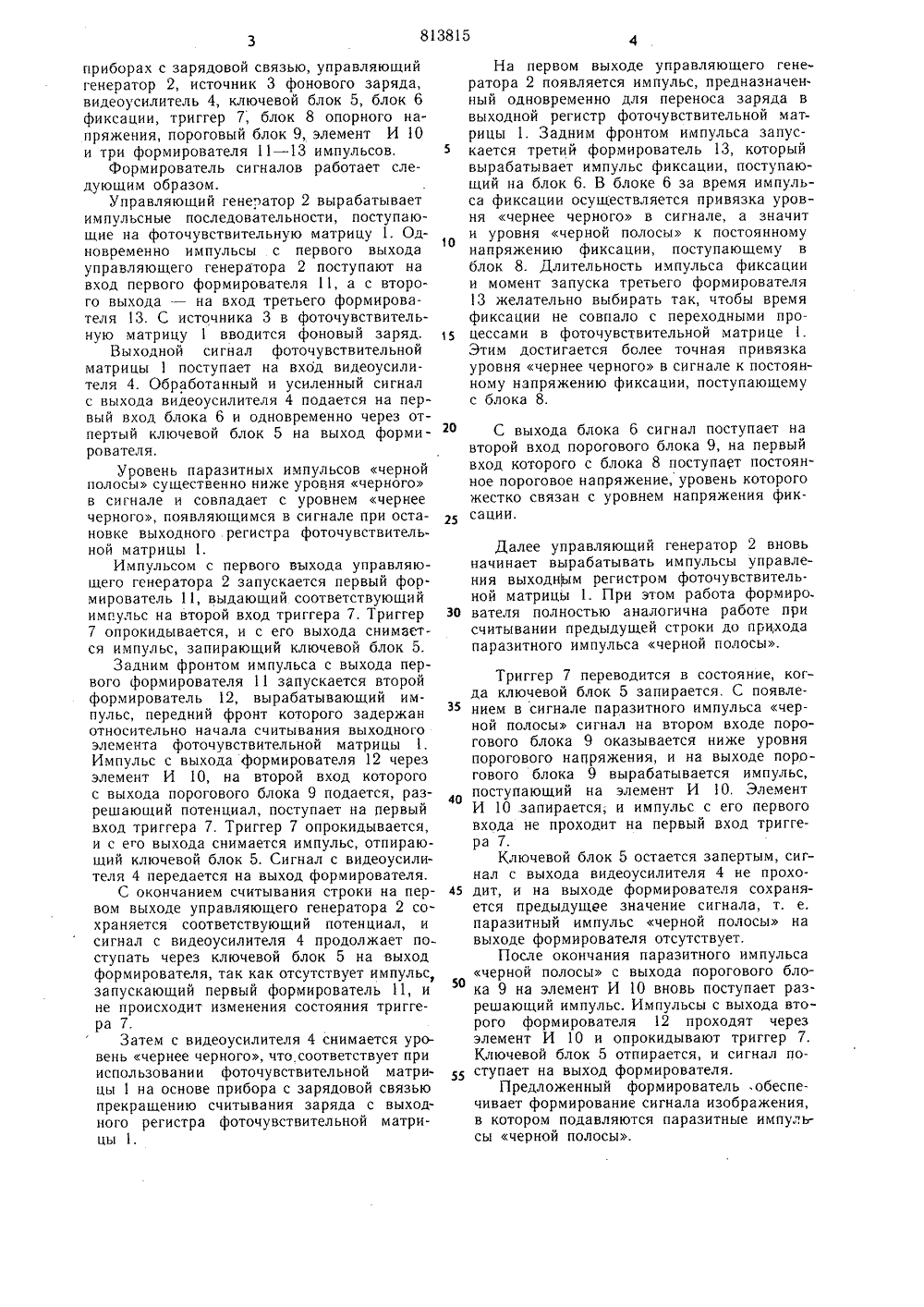

(53) УДК 621.397 (088.8) Опубликовано 15.03.81. Бюллетень10Дата опубликования описания 25.03.81 ао делам нзебретеннй и открытей(54) ФОРМИРОВАТЕЛЬ СИГНАЛОВ ИЗОБРАЖРНИЯ-.Изобретение относится к телевидению и может использоваться в телевизионных измерительных устройствах, предназначенных, например, для расшифровки интерферограмм, и в телевизионных передающих камерах с датчиками изображения на основе приборов с зарядовой связью.Известен формирователь сигналов изображения, содержащий фоточувствительную матрицу на приборах с зарядовой связью, выходом подключенную к видеоусилителю, источник фонового заряда и управляющий 10 генератор, три выхода которого подключены к соответствующим входам фоточувствительной матрицы на приборах с зарядовой связью 1 .Однако в таком формирователе возникают паразитные сигналы, которые появляются в виде вертикальных черных полос на изображении.Целью изобретения является подавление паразитных сигналов черной полосы.Для достижения этой цели в известный формирователь сигналов изображения введены блок фиксации, блок опорного напряжения, пороговый блок, ключевой блок, три формирователя импульсов, элемент И и триггер, при этом выход видеоусилителя соединен с первым входом блока фиксации и первым входом ключевого блока, к второму входу которого подключен выход триггера, первым входом соединенного с выходом элемента И, а вторым входом - с выходом первого формирователя импульсов и входом второго формирователя импульсов, выход которого соединен с первым входом элемента И, причем вход первого формирователя импульсов подключен к первому выходу управляющего генератора, вход третьего формирователя импульсов подключен к второму выходу управляющего генератора, выход третьего формирователя импульсов соединен с вторым. входом блока фиксации, третий вход которого подключен к первому выходу блока опорного напряжения, вторым выходом соединенного с первым входом порогового блока, второй вход которого подключен к выходу блока фиксации, а выход - к второму входу элемента И,На чертеже приведена структурная электрическая схема предложенного формирователя.Формирователь сигналов изображения содержит фоточувствительную матрицу 1 наприборах с зарядовой связью, управляющий генератор 2, источник 3 фонового заряда, видеоусилитель 4, ключевой блок 5, блок 6 фиксации, триггер 7; блок 8 опорного напряжения, пороговый блок 9, элемент И 10 и три формирователя 11 - 13 импульсов,Формирователь сигналов работает следующим образом.Управляющий генератор 2 вырабатывает импульсные последовательности, поступающие на фоточувствительную матрицу 1. Одновременно импульсы с первого выхода управляющего генератора 2 поступают на вход первого формирователя 11, а с второго выхода - на вход третьего формирователя 13. С источника 3 в фоточувствительную матрицу 1 вводится фоновый заряд.Выходной сигнал фоточувствительной матрицы 1 поступает на вход видеоусилителя 4. Обработанный и усиленный сигнал с выхода видеоусилителя 4 подается на первый вход блока 6 и одновременно через отпертый ключевой блок 5 на выход формирователя.Уровень паразитных импульсов черной полосы сушественно ниже уровня черного в сигнале и совпадает с уровнем чернее черного, появляющимся в сигнале при остановке выходного регистра фоточувствительной матрицы .Импульсом с первого выхода управляющего генератора 2 запускается первый формирователь 11, выдающий соответствующий импульс на второй вход триггера 7. Триггер 7 опрокидывается, и с его выхода снимается импульс, запирающий ключевой блок 5,Задним фронтом импульса с выхода первого формирователя 11 запускается второй формирователь 12, вырабатывающий импульс, передний фронт которого задержан относительно начала считывания выходного элемента фоточувствительной матрицы 1. Импульс с выхода формирователя 12 через элемент И 10, на второй вход которого с выхода порогового блока 9 подается, разрешающий потенциал, поступает на первый вход триггера 7, Триггер 7 опрокидывается, и с его выхода снимается импульс, отпирающий ключевой блок 5. Сигнал с видеоусилителя 4 передается на выход формирователя,С окончанием считывания строки на первом выходе управляющего генератора 2 сохраняется соответствующий потенциал, и сигнал с видеоусилителя 4 продолжает поступать через ключевой блок 5 на выход формирователя, так как отсутствует импульс, запускающий первый формирователь 11, и не происходит изменения состояния триггера 7.Затем с видеоусилителя 4 снимается уровень чернее черного, что,соответствует при использовании фоточувствительной матрицы 1 на основе прибора с зарядовой связью прекращению считывания заряда с выходного регистра фоточувствительной матрицы 1.На первом выходе управляющего генератора 2 появляется импульс, предназначенный одновременно для переноса заряда в выходной регистр фоточувствительной матрицы 1. Задним фронтом импульса запускается третий формирователь 13, который вырабатывает импульс фиксации, поступающий на блок 6. В блоке 6 за время импульса фиксации осуществляется привязка уровня чернее черного в сигнале, а значит и уровня черной полосы к постоянному напряжению фиксации, поступающему в блок 8. Длительность импульса фиксации и момент запуска третьего формирователя 13 желательно выбирать так, чтобы время фиксации не совпало с переходными процессами в фоточувствительной матрице 1. Этим достигается более точная привязка уровня чернее черного в сигнале к постоянному напряжению фиксации, поступающему с блока 8. 51 О15 20 25 С выхода блока 6 сигнал поступает на второй вход порогового блока 9, на первый вход которого с блока 8 поступает постоянное пороговое напряжение, уровень которого жестко связан с уровнем напряжения фиксации,Далее управляющий генератор 2 вновь начинает вырабатывать импульсы управления выходн 1 м регистром фоточувствительной матрицы 1. При этом работа формиро. вателя полностью аналогична работе при считывании предыдущей строки до прихода паразитного импульса черной полосы. Триггер 7 переводится в состояние, когда ключевой блок 5 запирается. С появлеЗ 5 нием в сигнале паразитного импульса черной полосы сигнал на втором входе порогового блока 9 оказывается ниже уровняпорогового напряжения, и на выходе порогового блока 9 вырабатывается импульс, 40 поступающий на элемент И 10, ЭлементИ 10 .запирается; и импульс с его первоговхода не проходит на первый вход триггера 7.Ключевой блок 5 остается запертым, сигнал с выхода видеоусилителя 4 не прохо дит, и на выходе формирователя сохраняется предыдущее значение сигнала, т. е.паразитный импульс черной полосы навыходе формирователя отсутствует.После окончания паразитного импульсачерной полосы с выхода порогового бло О ка 9 на элемент И 10 вновь поступает разрешающий импульс. Импульсы с выхода второго формирователя 12 проходят черезэлемент И 10 и опрокидывают триггер 7.Ключевой блок 5 отпирается, и сигнал по ступает на выход формирователя.Предложенный формирователь обеспечивает формирование сигнала изображения,в котором подавляются паразитные импульсы черной полосы.818815 Формула изобретения 15 Составитель Г. Теплова Редактор С. Тимохина Техред А. Бойкас Корректор В. Синицкая Заказ 427/81 Тираж 698 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Формирователь сигналов изображения, содержащий фоточувствительную матрицу на приборах с зарядовой связью, выходом подключенную к видеоусилителю, источник фонового заряда и управляющий генератор, три выхода которого подключены к соответствующим входам фоточувствительной матрицы на приборах с зарядовой связью, отличающийся тем, что,с целью подавления паразитных сигналов черной полосы, введены блок фиксации, блок опорного напряжения, пороговый блок, ключевой блок, три формирователя импульсов, элемент И и триггер, при этом выход видеоусилителя соединен с первым входом блока фиксации и первым входом ключевого блока, к второму входу которого подключен выход триггера, первым входом соединенного с выходом элемента И, а вторым входом - с выходом первого формирователя импульсов и входом второго формирователя импуль сов, выход которого соединен с первым входом элемента И, причем вход первого формирователя импульсов подключен к первому выходу управляющего генератора, вход 5 третьего формирователя импульсов подключен к второму выходу управляющего генератора, выход третьего формирователя импульсов соединен с вторым входом блока фиксации, третий вход которого подключен к первому выходу блока опорного напряжения, вторым выходом соединенного с первым входом порогового блока, второй вход которого подключен к выходу блока фиксации, а выход - к второму входу элемента И. Источники информации,принятые во внимание при экспертизе 1. Березин В. Ю. и др,телевизионная камера на матрице приборов с зарядовой связьюг 11 Техника кино и телевидения, 1977, Мо 6, с. 54 - 59, рис. 1 (прототип),
