Цифровой синтезатор синусоидальныхсигналов

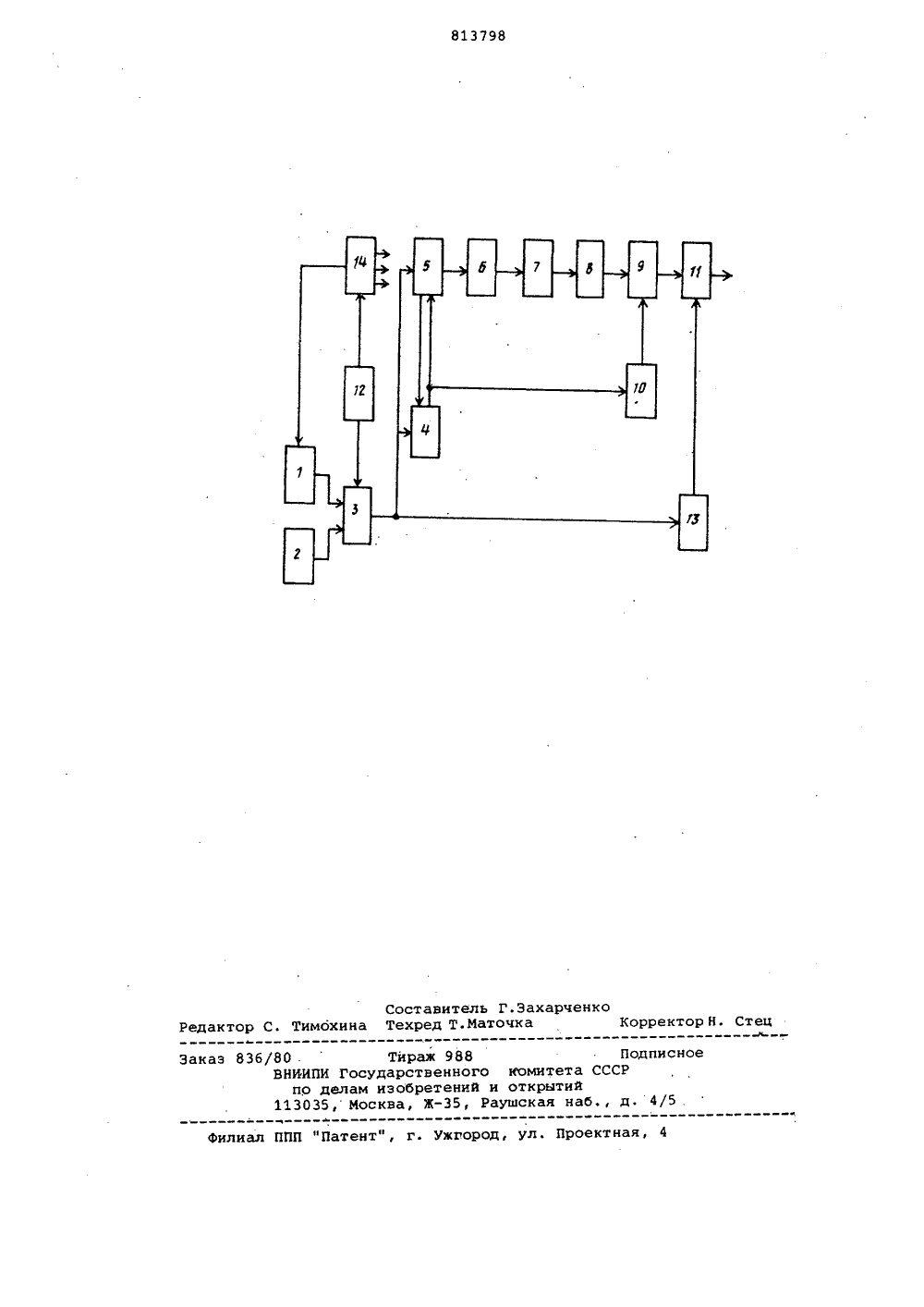

Союз Соаетскни Соцналнстнческна РеспублнкОПИСАНИЕ ИЗОБРЕТЕНИЯ оц 813798 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 2602,79 (2 ) 2731408/18-09с присоединением заявки йо(51)М, К,з Н 03 Ь 7/16 Госуяарствеииый комитет СССР ио аелам изобретении и откРытий(72) Авторы иэобретения САЛуций и Г.Е. Карелин Опытно-конструкторское бюро радиотехнических"систем.при Новгородском политехническом институте(54) ЦИФРОВОЙ СИНТЕЗАТОР СИНУСОИДАЛЬНЫХ СИГНАЛОВИзобретение относится к радиотехнике и может использоваться для Фор-мирования электрических сигналовсинусоидальной Формы с произвольнойили качающейся частотой, в частности, в контрольно-измерительной аппаратуре, устройствах графическогоотображения машинных решений и т.д.Известен цифровой синтезатор синусоидальных сигналов, содержащийпоследовательно включенные генератор переменной частоты, вентиль,логический блок, счетчик, усилитель,постоянное запоминающее устройствои цифроаналоговый преобразователь,атакже генератор фиксированной частоты, выход которого подключен к другому входу вентиля, управляющий входкоторого соединен с выходом первогоустройства управления, а выход вентиля через,второе устройство управления соединен с управляющим входомустройства подавления помех, к другому входу логического блока подключен другой выход счетчика, вход которого соединен с выходом вентиля 1),Однако данный цифровой синтезатор не обеспечивает достаточно малойвеличины нелинейных искажений выходных синусоидальных сигналов иэ-эа наличия большого колнчества аналоговых преобразований сигнала.Цель изобретения - уменьшение нелинейных искажений выходных синусоидальных. сигналов,Для достижения этой цели в цифровом синтезаторе синусоидальных сигналов, содержащем последовательно включенные генератор переменной частоты,вентиль, логический блок, счетчик,усилитель, постоянное запоминающееустройство и цифроаналоговый преобра зователь, а также генератор Фиксированной частоты, выход которого.подключен к другому входу вентиля, управлякщий вход которого соединен свыходом первого устройства управле ния, а выход вентиля через второеустройство управления соединен с управляющим входом устройства подавления помех, к другому входу логического блока подключен другой выходсчетчика, вход которого соединен свыходом вентиля, между выходом логического блока и сигнальным входомустройства подавления помех включены последовательно соединенные триг гер и переключатель полярности, аоч 813798цифроаналогового преобразователя.На ертеже представлена структурная электрическая схема предложенного устройства,Цифровой синтезатор синусоидальных сигналов содержит генератор 1пЕременной частоты, генератор 2 Фиксированнойчастоты, вентиль 3, логический блок 4, счетчик 5, усилитель6, постоянное запоминающее устройство (ПЗУ)7, цифроаналоговый преобразователь (ЦАП) 8, переключатель 9полярности, триггер 10, устройство11 подавления помех, первое устройство 12 управления, второе устройство 13 управления, а также источник14 питания,цифровой синтезатор синусоидальных сигналов работает следующим образом.В зависимости от управляющих сигналов с устройства 12 вентиль 3 пропускает импульсы либо с генератора подаются на входы счетчика 5 логичес -кого блока 4, выполняющего в устройла счетчик 5 работает в режиме сложечетвертой - вычитания, Серия адресов,вырабатываемая счетчиком 5, поступает через усилитель 6 на ПЗУ 7, В ПЗУ 7 предварительно записаны двоичные кодовые комбинации, соответствуюгой вход которого соединен с выходом 1, либо с генератора 2. Эти импульсы стве Функции сумматора-вычитателя, и на вход устройства 13,Блок 7 определяет режим работысчетчика 5 следующим образом,В первой четверти периода сигнания, во второй четверти - в режимевычитания, в третьей - сложения и в щие дискретным значениям Функции синус в 1 квадранте, т.е, между фазовыми углами от В= 0 дс В = 90 . В соответствии с поступающими адресами ПЗУ 7 в 1 и Н четвертях периода выдает на однополярный ЦАП 8 двоичные коды значений функции синус от 6 =0 до В: 90, а в й и 1 М четвертях от О в " 90 до В = 0 , таким образом за полный период на вход переключателя 9 с выхода ЦАН 8 поступают две однополярные полуволны функции синус, Триггер 10 связан логическим блоком 4 и изменяет свое состояние каждые полпериода, т.е. в моменты перехода Функции синуса черезнуль. В эти же моменты переключатель9, управляемый триггером 10, изменяЗО 35 40 50 ет полярность синусоидального сигнала на противоположную.Устройство 11 подавления помех,управляемое вторым устройством 13 управления и работакщее синхронно сизменением кода на входе ЦАП 8, устраняет нежелательные переходные процессы,Таким образом, предложенное устройство позволяет получить на выходе синусоидальный сигнал с уменьшенными нелинейными искажениями, а также при неизменном объеме ПЗУ записатьв него двоичные коды значений Функции синуса не через 1 , а через0,5 о, т.е. увеличить точность аппроксимации функции синус практически вдва раза, Кроме того, использованиеоднополярного ЦАП позволяет упроститьустройство, повысить его надежностьи эффективность, а также улучшитьпроцесс настройки и .регулировкиФормула изобретенияЦифровой синтезатор синусоидальных сигналов, содержащий последовательно включенные генератор переменной частоты, вентиль, логическийблок, счетчик, усилитель, постоянноезапоминающее устройство и цифроаналоговый преобразователь, а также генератор фиксированной частоты, выходкоторого подключен к другому входувентиля, управляющий вход которогосоединен с выходом первого устройства управления, а выход вентиля черезвторое устройство управления соединен с управляющим входом устройстваподавления помех, к другому входулогического блока подключен другойвход счетчика, вход которого соединен с выходом вентиля, о т л и ч а ющ и й с я тем, что, с целью уменьшения нелинейных искажений выходныхсинусоидальных сигналов, между выходом логического блока и сигнальнымвходом устройства подавления помехвключены последовательно соединенные триггер и переключатель полярности, другой вход которого соединен свыходом цифроаналогового преобразователя.Источники информации,принятые во внимание при экспертизе1, Патент франции Р 2326800,кл. Н 03 В 3/04, опублик. 03.06.77813798Составитель Г.Захарченко Редактор С. Тимохина Техред Т.Маточка Корректор Н. Стец Заказ 836/80 Тираж 988 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
