Параллельный инвертор

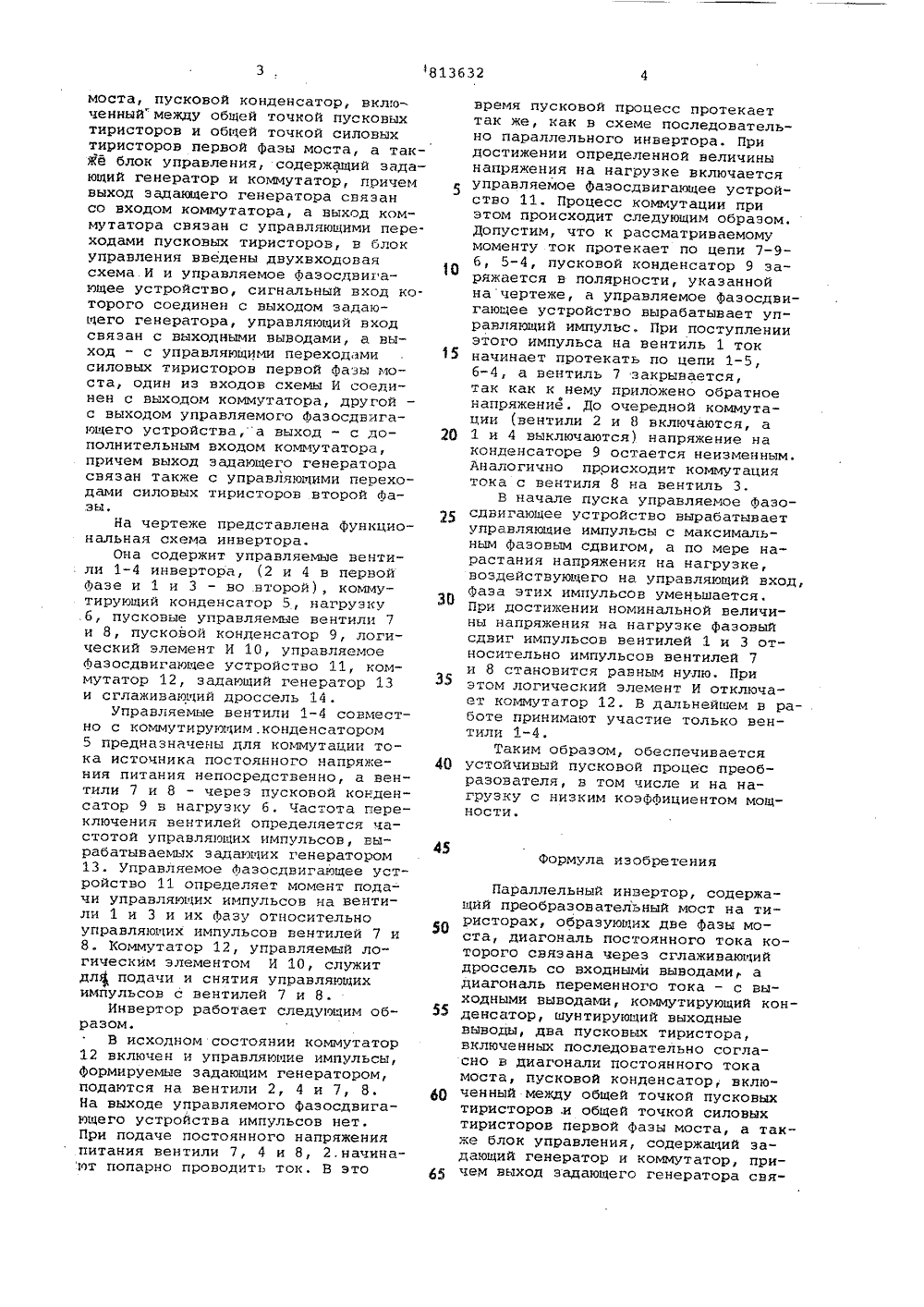

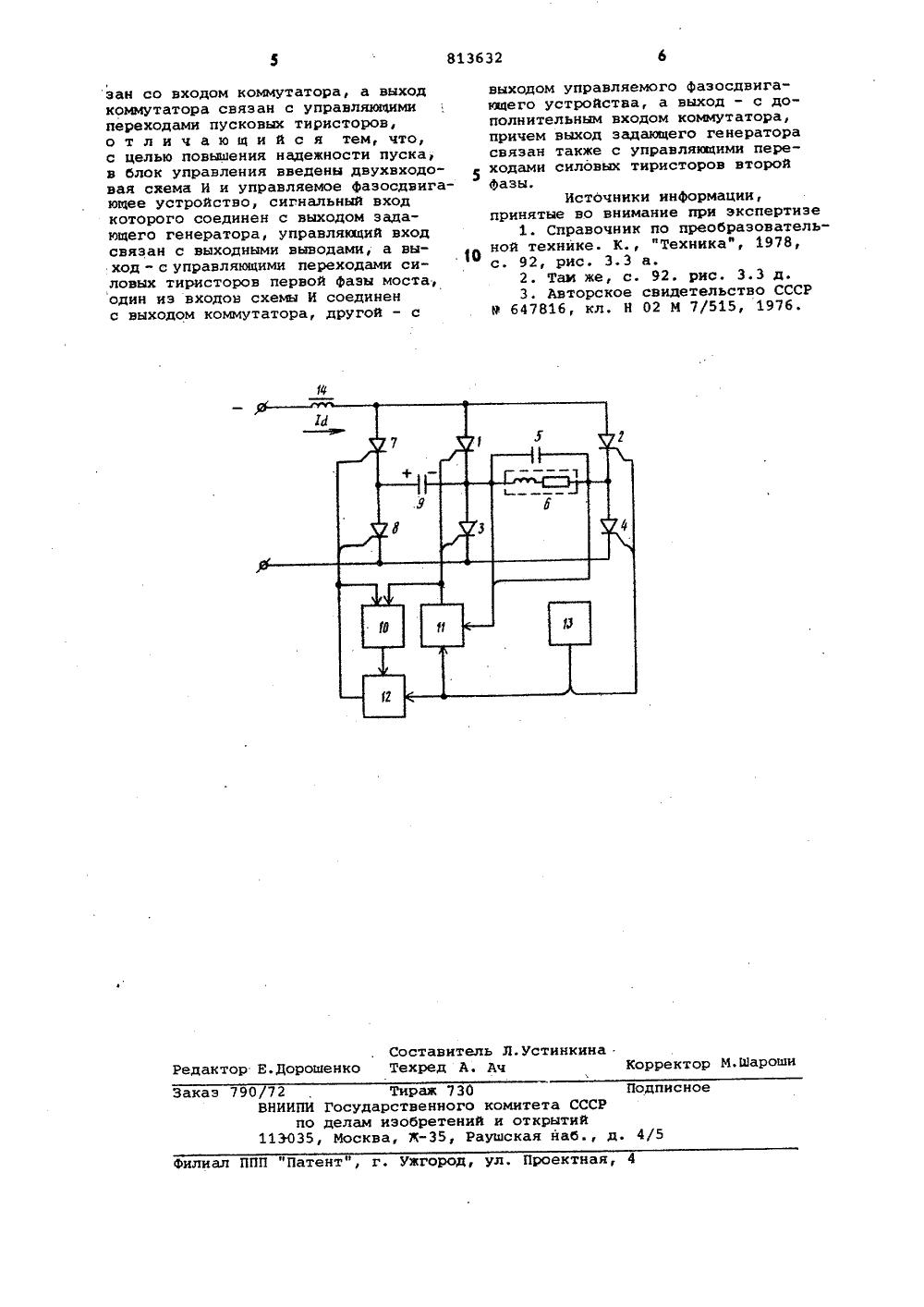

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВ ЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено 021079 (21) 2820451/24-07с присоединением заявки Ио(51)М. Кл.зН 02 И 7/515 Н 02 Р 13/18 Государственный комитет СССР но делам изобретений и открытий) ПАРАЛЛЕЛЬНЫЙ ИНВЕРТО 5 т в 0 Изобретение относится к преобра" зовательной технике, а именно к устройствам преобразования постоян" ного тока в переменный и предназначено например для питания индукционных установок.Известен параллельный инвертор, содержащий преобразовательный мост на тиристорах, сглаживающий дросседь и коммутирующий конденсатор 11 Известен акже статический преобразователь, ыполненный по схеме последовательно-параллельно автономного инвертора 12.Такой инвертор по сравнению с параллельным инвертором обладает лучшими пусковыми и рабочими характеристиками. Однако напряжение на выходной диагонали моста выше, чем напряжение на нагрузке, вследствие чего приходится увеличивать. класс вентилей по напряжению или включать их последовательно.Наиболее близким по технической сущности к изобретению является параллельный инвертор с дополнительными пусковыми тиристорами и конденсатором. При пуске схема работает в режиме последовательно параллельного инвертора. Таких пусковых цепочек может быть несколько 31 .Инвертор обеспечивает пусковойрежим на нагрузку с низким коэффициентом мощности, причем чем большеколичество пусковых цепочек, темлучше идет пусковой процесс, С другой стороны, это ведет к усложнениюсхемы и не устраняет такого недостака, как ступенчатое переключениепусковых йС - контуров, снижающеенадежность пуска,Цель изобретения - повьиаение надежности пускового режима преобразователя, в том числе и при работна нагрузку с низким коэффициентоммощностиПоставленная цель достигаетсятем, что в параллельном инверторе,содержащем преобразовательный мостна тиристорах, образующих две фазы моста, диагональ постоянного тока которого связана через сглаживающий дроссель со входными выводами, а диагональ переменного тока "с выходными выводами, коммутирующий конденсатор, шунтируюший выходные выводы, два пусковых тиристора, включенных последовательносогласно диагонали постоянного токамоста, пусковой конденсатор, включенныймежду общей точкой пусковых тиристоров и общей точкой силовыхтиристоров первой фазы моста, а такте блок управления, содержащий задающий генератор и коммутатор, причемвыход задающего генератора связансо входом коммутатора, а выход коммутатора связан с управляюцими переходами пусковых тиристоров, в блокуправления введены двухвходоваясхема И и управляемое Фазосдвигающее устройство, сигнальный вход которого соединен с выходом задающего генератора, управляющий вход связан с выходными выводами, а выход - с управляющими переходами силовых тиристоров первой Фазы моста, один из входов схемы И соединен с выходом коммутатора, другой с выходом управляемого Фаэосдвигающ 1 его устройства,"а выход - с дополнительным входом коммутатора, причем выход задающего генераторасвязан также с управляющими переходами силовых тиристоров второй фазы.На чертеже представлена Функциональная схема инвертора,Она содержит управляемые венти. ли 1-4 инвертора, (2 и 4 в первойФазе и 1 и 3 - во второй), коммутирующий конденсатор 5, нагрузку.б, пусковые управляемые вентили 7и 8, пусковой конденсатор 9, логический элемент И 10, управляемоефазосдвигающее устройство 11 коммутатор 12, задающий генератор 13и сглаживающий дроссель 14,Управляемые вентили 1-4 совместно с коммутирующим, конденсатором 5 предназначены для коммутации тока источника постоянного напряжения питания непосредственно, а вентили 7 и 8 - через пусковой конденсатор 9 в нагрузку б, Частота переключения вентилей определяется частотой управляющих импульсов, вырабатываемых задающих генератором13. Управляемое Фазосдвигающее устройство 11 определяет момент подачи управляющих импульсов на вентили 1 и 3 и их фазу относительноуправляющих импульсов вентилей 7 и 8. 1(оммутатор 12, управляемый логическим элементом И 10, служит для подачи и снятия управляющих импульсов с вентилей 7 и 8.Инвертор работает следующим образом.В исходном состоянии коммутатор 12 включен и управляющие импульсы, Формируемые задающим генератором, подаются на вентили 2, 4 и 7, 8.На выходе управляемого фазосдвигающего устройства импульсов нет.При подаче постоянного напряженияпитания вентили 7, 4 и 8, 2,начина.ют попарно проводить ток, В это время пусковой процесс протекаеттак те, как в схеме последовательно параллельного инвертора. Придостижении определенной величинынапрятения на нагрузке включаетсяуправляемое Фазосдвигающее устройство 11. Процесс коммутации приэтом происходит следующим образом.Допустим, что к рассматриваемомумоменту ток протекает по цепи 7-96, 5-4, пусковой конденсатор 9 заряжается в полярности, указаннойна чертеже, а управляемое Фазосдвигаюцее устройство вырабатывает управляющий импульс, При поступленииэтого импульса на вентиль 1 токначинает протекать по цепи 1-5,б, а вентиль 7 закрывается,так как к нему приложено обратноенапряжение. До очередной коммутации вентили 2 и 8 включаются, а1 и 4 выключаются) напряжение наконденсаторе 9 остается неизменным.Аналогично происходит коммутациятока с вентиля 8 на вентиль 3.В начале пуска управляемое Фазосдвигающее устройство вырабатываетуправляющие импульсы с максимальным Фазовым сдвигом, а по мере нарастания напряжения на нагрузке,воздействующего на управляющий вход,Фаза этих импульсов уменьшается.При достижении номинальной величины напряжения на нагрузке Фазовыйсдвиг импульсов вентилей 1 и 3 относительно импульсов вентилей 7и 8 становится равным нулю, Приэтом логический элемент И отключает коммутатор 12, В дальнейшем в работе принимают участие только вентили 1-4.Таким образом, обеспечиваетсяустойчивый пусковой процес преобразователя, в том числе и на нагрузку с низким коэффициентом мощности.Формула изобретенияПараллельный инвертор, содержащий преобразовательный мост на тиристорах, образующих две фазы моста, диагональ постоянного тока которого связана через сглаживающий дроссель со входными выводами, а диагональ переменного тока - с выходными выводами, коммутирующий конденсатор, шунтирующий выходные выводы, два пусковых тиристора, включенных последовательно согласно в диагонали постоянного тока моста, пусковой конденсатор, включенный между общей точкой пусковых тиристоров .и общей точкой силовых тиристоров первой Фазы моста, а также блок управления, содержащий задающий генератор и коммутатор, причем выход задаюцего генератора свя813632 Составитель Л. Устинкина .Редактор Е.дорошенко Техред А. Ач Корректор М.Шароши Заказ 79 Подписное О/7 2 Тираж 730 ВНИИПИ Государственного по делам изобретени 113035, Москва, М, Ромитета СССРи открытийушская наб., д. 4/ ПП "Патент", г. Ужгород, ул. Проектная, 4 фили зан со входом коммутатора, а выходкоммутатора связан с управляющимипереходами пусковых тиристоров,о т л и ч а ю щ и й с я тем, что,с целью повышения надежности пуска,в блок управления введены двухвходовая схема И и управляемое Фазосдвигающее устройство, сигнальный входкоторого соединен с выходом задающего генератора, управляющий входсвязан с выходными выводами, а выход - с управляющими переходами силовых тиристоров первой Фазы моста,один иэ входов схемы И соединенс выходом коммутатора, другой - с выходом управляемого Фазосдвигающего устройства, а выход - с дополнительным входом коммутатора,причем выход задающего генераторасвязан также с управляющими переходами силовых тиристоров второйФазы. Источники инФормации,принятые во внимание при экспертизе1. Справочник по преобразовательной технике. К., "Техникаф, 1978,с. 92, рис. 3.3 а.2. Там же, с. 92. рис. 3.3 д,3. Авторское свидетельство СССРР 647816, кл. Н 02 М 7/515, 1976.
