Устройство для определения плот-ности грунтов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 813197
Авторы: Кондратьев, Попова, Фридрих, Чистяков
Текст

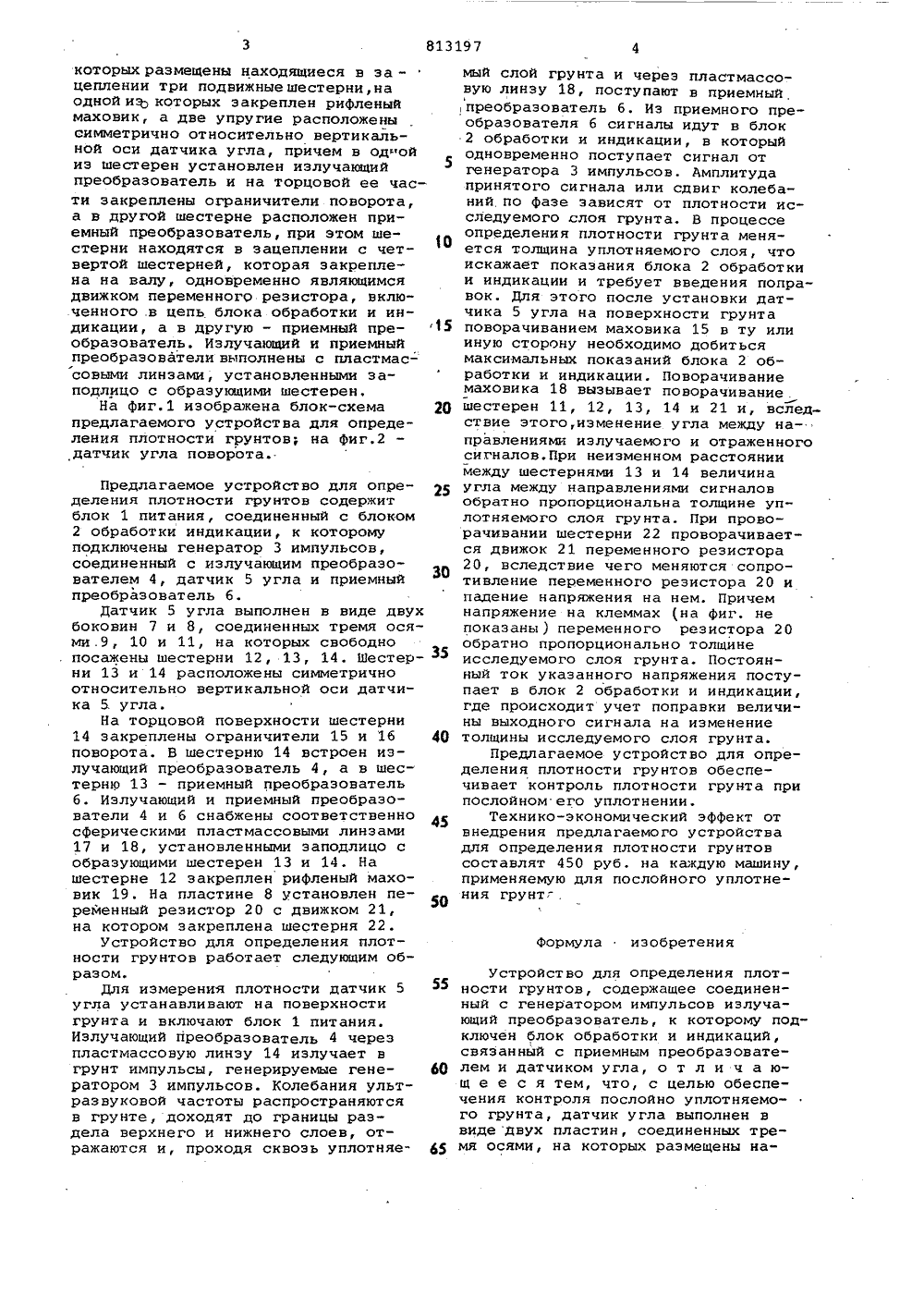

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ИТИЗЬСТВУ Соеоз Советсннх Социалистических Республик(5)М. Кв.з 6 01 М 9/24 Государственный комитет СССР ио делам изобретений и открытий(088.8) Дата опубликования описания 15. 03. 81(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПЛОТНОСТИ ГРУНТОВИзобретение относится к области исследования химических и физических свойств веществ, а точнее к устройствам для определения плотности материалов путем наблюдения эа прохождением излучения через материал, н может быть использовано для измерения плотности грунтс:и других строительных материалов.Известно устройство для контроля плотности, содержащее штамп, на ко" тором смонтировано нагрузочное приспособление, выполненное в виде вибратора, соединенного с .генератором звуковых колебаний, и измерительное приспособление 111.Однако такое устройство не позволяет контролировать плотность грунта при послойном его уплотнении.Наиболее близкой к предлагаемому изобретению является ультразвуковая система диагностического контроля, содержащая генератор импульсов, соединенный через излучающий преобразователь с приемником, выход которого подключен к блоку обработки и индикации, к которому подсоединен датчик угла.Ультразвуковая система работает следующим образом. Предварительно.испытуемзй обра. -зец устанавливают между преобразователями. Излучающий преобразовательпередает ультразвуковую энергию ипринимает ее от него. Сигнал от преобразователя через приемник поступает в блок обработки и индикации.Приэтом угловой индикатор вырабатываетсигнал, соответствующий угловому по ложению преобразователя относительно образца, а индикатор расстояниявырабатывает сигнал,соответствукзцийудаленности преобразователя. От преобразователя, расположенного с дру гой стороны образца, сигналы поступают на устройство обработки и индикации Е 23.Однако в этой ультразвуковой системе диагностического контроля один 20 из преобразователей размещен на противоположной стороне контролируемогоматериала, вследствие чего невозможноконтролировать послойно уплотняеьайгрунт е25 Цель изобретения - обеспечениеконтроля послойно уплотняемого грунта.Поставленная цель достигается тем,что датчик угла выполнен в виде двухпластин, соединенных тремя осями, на3 813197 которых размещены находящиеся в эа -цеплении три подвижные шестерни,наодной и которых закреплен рифленыймаховик, а две упругие расположенысимметрично относительно вертикальной оси датчика угла, причем в однойиэ шестерен установлен излучающийпреобразователь и на торцовой ее части закреплены ограничители поворота,а в другой шестерне расположен приемный преобразователь,при этом шестерни находятся в зацеплении с четвертой шестерней, которая закреплена на валу, одновременно являющимсядвижком переменного резистора, включенного .в цепь блока обработки и индикации, а в другую - приемный преобразователь. Излучающий и приемныйпреобразователи выполнены с пластмассовыми линзами, установленными заподлицо с образующими шестерен,На фиг.1 изображена блок-схема 20предлагаемого устройства для определения плотности грунтов; на фиг.2датчик угла поворота Предлагаемое устройство для определения плотности грунтов содержит блок 1 питания, соединенный с блоком 2 обработки индикации, к которому подключены генератор 3 импульсов, соединенный с излучающим преобразователем 4, датчик 5 угла и приемный преобразователь б.Датчик 5 угла выполнен в виде двух боковин 7 и 8, соединенных тремя осями .9, 10 и 11, на которых свободно посажены шестерни 12, 13, 14. Шестер- З ни 13 и 14 расположены симметрично относительно вертикальной оси датчика Ь угла.На торцовой поверхности шестерни 14 закреплены ограничители 15 и 16 40 поворота. В шестерню 14 встроен излучающий преобразователь 4, а в шестерню 13 - приемный преобразователь б. Излучающий и приемный преобразователи 4 и 6 снабжены соответственно 4 сферическими пластмассовыми линзами 17 и 18, установленными эаподлицо с образующими шестерен 13 и 14. На шестерне 12 закреплен рифленый маховик 19. На пластине 8 установлен переменный резистор 20 с движком 21, на котором закреплена шестерня 22.Устройство для определения плотности грунтов работает следующим образом.Для измерения плотности датчик 5 угла устанавливают на поверхности грунта и включают блок 1 питания. Излучающий преобразователь 4 через пластмассовую линзу 14 излучает в грунт импульсы, генерируемые гене ратором 3 импульсовКолебания ультразвуковой частоты распространяются в грунте, доходят до границы раздела верхнего и нижнего слоев, отражаются и, проходя сквозь уплотняе Формула изобретения Устройство для определения плотности грунтов, содержащее соединенный с генератором импульсов излучающий преобразователь, к которому подключен блок обработки и индикаций, связанный с приемным преобразователем и датчиком угла, о т л и ч а ющ е е с я тем, что, с целью обеспечения контроля послойно уплотняемого грунта, датчик угла выполнен в виде двух пластин, соединенных тремя осями, на которых размещены на813197 одписно ВНИИПИ Заказ 756/50 ТиражПроекты илиал ППП "Патент",г.ужгор ходящиеся в зацеплении три подвижные,шестерни, на одной из которых закреплен рифленый маховик, а две другиерасположены симметрично относительновертикальной оси датчика угла, причемв одной из шестерен установлен излучакщий преобразователь и на торцовойее части закреплены ограничители поворота, а в другой шестерне расположен приемный преобразователь, приэтом шестерни находятся в зацеплении с четвертой шестерней, котораязакреплена на валу, одновременно являющимся движком переменного резистора, включенного в цепь блока обработки,и индикации.Источники информации,принятые во внимание при экспертизе1Авторское свидетельство СССРР 220603, кл. С 01 й 9/24, 1968.2. Патент США Р 3981184,кл, 6 01 М 29/04, 1970 (прототип).
СмотретьЗаявка
2692970, 10.11.1979
РОСТОВСКИЙ-НА-ДОНУ ФИЛИАЛ ГОСУ-ДАРСТВЕННОГО ДОРОЖНОГО ПРОЕКТНОИЗЫСКАТЕЛЬСКОГО ИНСТИТУТА, НОВОЧЕРКАССКИЙ ИНЖЕНЕРНО-МЕЛИОРАТИВ-НЫЙ ИНСТИТУТ
ФРИДРИХ НИКОЛАЙ ГЕОРГИЕВИЧ, КОНДРАТЬЕВ АНАТОЛИЙ ГЕОРГИЕВИЧ, ПОПОВА ЕКАТЕРИНА ВАСИЛЬЕВНА, ЧИСТЯКОВ АНАТОЛИЙ ГРИГОРЬЕВИЧ
МПК / Метки
МПК: G01N 9/24
Метки: грунтов, плот-ности
Опубликовано: 15.03.1981
