Уплотнительный профиль длястыков панелей

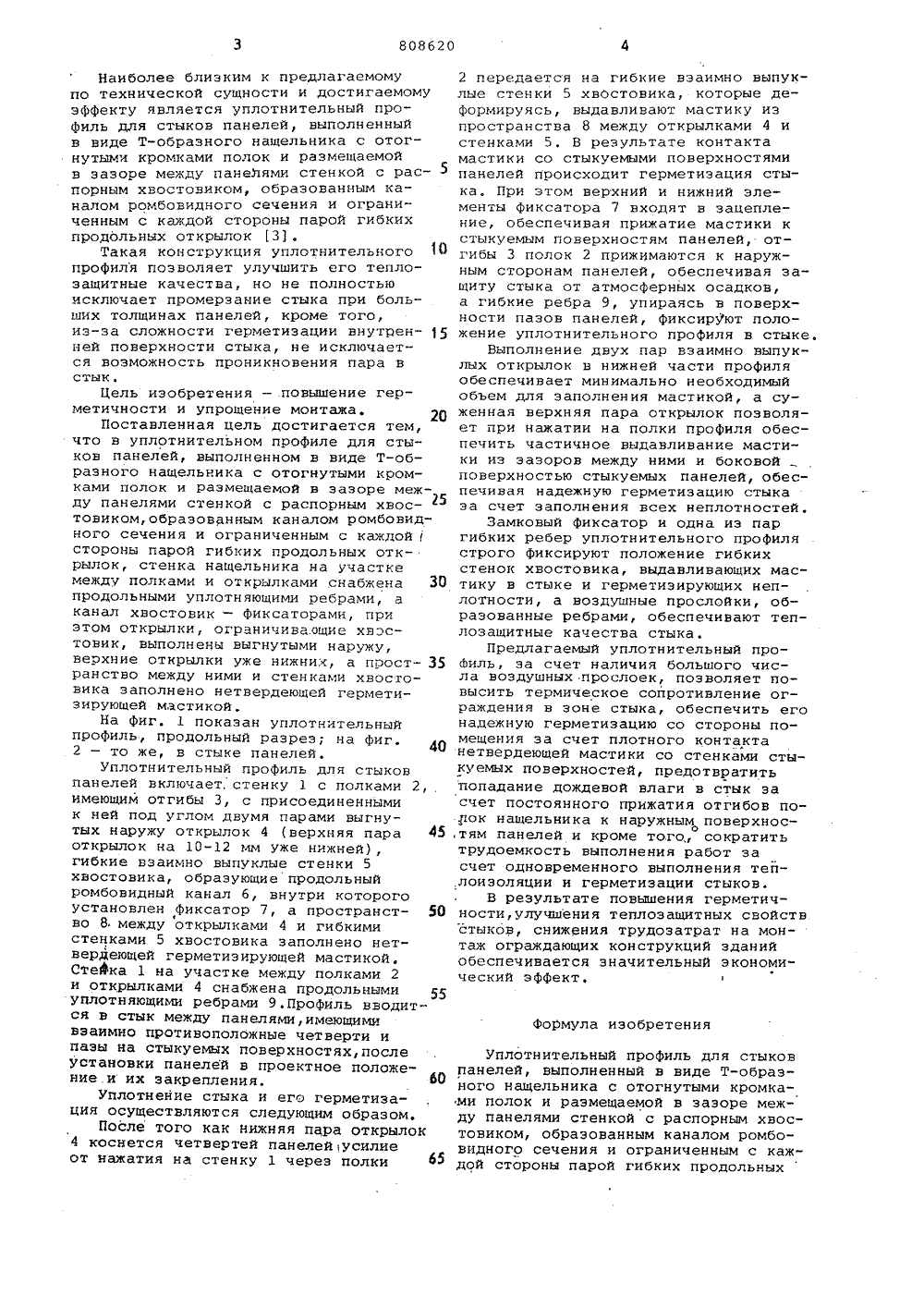

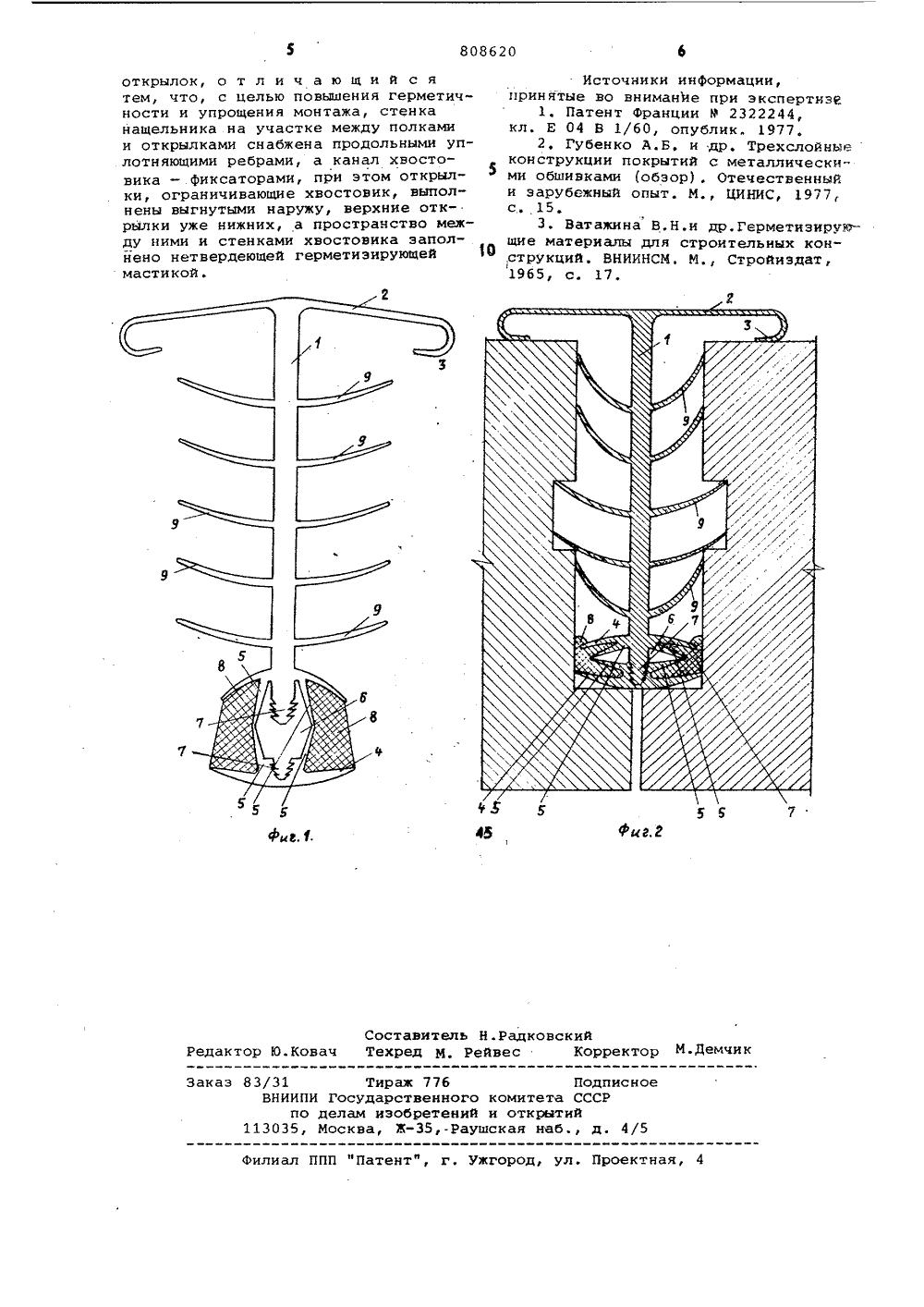

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(51)М. Кл. Е 04 В 1/68 Е 04 В 1/60 Е 04 В 1/38 Государствепмый комитет СССР по делам нзобретеннй и открытнй(72) Авторы изобретения Центральный научно-исследовательскийи проектно-экспериментальный институтпромышленных зданий и сооружений(54) УПЛОТНИТЕЛЬНЫЙ ПРОФИЛЬ ДЛЯ СТЫКОВ пАнел ейИзвестен уплотнительный профиль для стыков панелей, включающей основную продольную пластину с взаимно противоположными выступами и нещель ником, две продольные нижние пластины с взаимно противоположными и присоединенными к ним под прямым углом опорными пластинами основания.При установке такого профиля в 2 О стык панелей взаимно противоположные выступы верхней н нижних продольных пластин входят в зацепление, образуя замок и закрепляя стыкуемые панели, а липкие ленты, приклеенные заранее 25 к боковым стенкам пластин, пластинам. основания и к нащельнику, герметизируют зазоры между уплотняющим устройством и панелями с гладкими, стыкуемыми поверхностями 1) . Зр Изобретение относится к области строительства, а более конкретно к уплотняющим устройствам, конструктивно связанным со стыками панелей, имеющих взаимно противоположные четверти и пазы на стыкуемых поверхностях и может найти применение при решении стыков стен и покрытий для защиты их от промерзания,продувания и проникновения влаги.10 Однако в этом уплотнительном профиле уплотняющее устройство проходит через всю толщину панелей, что может приводить к образованию конденсата на внутренней поверхности уплотняю- щего устройства и ухудшать температурновлажностный режим ограждения в зоне стыка.Известен также уплотнительный профиль для стыков панелей, включающий основную продольную пластину с нащельником, имеющим отгибы, в верхней ее части и в нижней - с присоединенными к ней под углом двумя парами продольных ребер. Такой уплотнительный профиль позволяет уменьшить конденсат на внутренней поверхности и увеличить термическое сопротивление в зоне стыка ггримерно в 2 раза, по сравнению с предыдущим решением, эасчет двух воздушных прослоек, образованных гибкими вспомогательнымиребрами (2 .Недостатками известного уплотнительного профиля является сложностьгерметизации внутренней поверхностистыка в зоне контакта профиля со стыкуемыми конструкциями и недостаточные его теплозащитные качества прибольших толщинах панелей .Наиболее близким к предлагаемомупо технической сущности и достигаемомуэффекту является уплотнительный профиль для стыков панелей, выполненныйв виде Т-образного нащельника с отогнутыми кромками полок и размещаемойв зазоре между панелями стенкой с рас - 5порным хвостовиком, образованным каналом ромбовидного сечения и ограниченным с каждой стороны парой гибкихпродольных открылок 31,Такая конструкция уплотнительного 10профиля позволяет улучшить его теплозащитные качества, но не полностьюисключает промерэание стыка при больших толщинах панелей, кроме того,иэ-эа сложности герметизации внутренней поверхности стыка, не исключается возможность проникновения пара встык,Цель изобретения - повышение герметичности и упрощение монтажа, 20Поставленная цель достигается тем,что в уплотнительном профиле для стыков панелей, выполненном в виде Т-образного нащельника с отогнутыми кромками полок и размещаемой в зазоре между панелями стенкой с распорным хвостоником, образованным каналом ромбовидного сечения и ограниченным с каждойстороны парой гибких продольных открылок, стенка нащельника на участкемежду полками и открылками снабжена 30продольными уплотняющими ребрами, аканал хвостовик - фиксаторами, приэтом открылки, ограничива.ощие хвостовик, выполнены выгнутыми наружу,верхние открылки уже нижних, а пространство между ними и стенками хвостовика заполнено нетвердеющей герметиэирующей мастикой.На Фиг. 1 показан уплотнительныйпрофиль, продольный разрез; на фиг.2 - то же, в стыке панелей.Уплотнительный профиль для стыковпанелей включает. стенку 1 с полками 2,имеющим отгибы 3, с присоединеннымик ней под углом двумя парами выгнутых наружу открылок 4 (верхняя пара 45открылок на 10-12 мм уже нижней),гибкие взаимно выпуклые стенки 5хвостовика, образующие продольныйромбовидный канал б, внутри которогоустановлен Фиксатор 7, а пространство 8 между открылками 4 и гибкимистенками 5 хвостовика заполнено нетвердеющей герметиэирующей мастикой.Стейка 1 на участке между полками 2и открылками 4 снабжена продольными 55удлотняющими ребрами Э.Профиль вводится в стык между панелями, имеющимивзаимно противоположные четверти ипазы на стыкуемых поверхностях, послеустановки панелей в проектное положение и их закрепления. 6 ОУплотнение стыка и его герметизация осуществляются следующим образом,После того как нижняя пара открылок4 коснется четвертей панелейусилиеот нажатия на стенку 1 через полки 2 передается на гибкие взаимно выпуклые стенки 5 хвостовика, которые деФормируясь, выдавливают мастику из пространства 8 между открылками 4 и стенками 5. В результате контакта мастики со стыкуемыми поверхностями панелей происходит герметизация стыка. При этом верхний и нижний элементы фиксатора 7 входят в зацепление, обеспечивая прижатие мастики к стыкуемым поверхностям панелей, отгибы 3 полок 2 прижимаются к наружным сторонам панелей, обеспечивая защиту стыка от атмосферных осадков, а гибкие ребра 9, упираясь в поверхности пазов панелей, фиксируют положение уплотнительного профиля в стыке.Выполнение двух пар взаимно выпуклых открылок в нижней части профиля обеспечивает минимально необходимый объем для заполнения мастикой, а суженная верхняя пара открылок позволяет при нажатии на полки профиля обеспечить частичное выдавливание мастики из зазоров между ними и боковой поверхностью стыкуемых панелей, обеспечивая надежную герметизацию стыка за счет заполнения всех неплотностей.Замковый фиксатор и одна из пар гибких ребер уплотнительного профиля строго фиксируют положение гибких стенок хвостовика, выдавливающих мастику в стыке и герметизирующих неплотности, а воздушные прослойки, образованные ребрами, обеспечивают теплозащитные качества стыка.Предлагаемый уплотнительный проФиль, за счет наличия большого числа воздушных прослоек, позволяет повысить термическое сопротивление ограждения в зоне стыка, обеспечить его надежную герметизацию со стороны помещения эа счет плотного контакта нетвердеющей мастики со стенками стыкуемых поверхностей, предотвратить попадание дождевой влаги в стык эа счет постоянного прижатия отгибов полок нащельника к наружным поверхносо тям панелей и кроме того сократить трудоемкость выполнения работ за счет одновременного выполнения тей,лоиэоляции и герметизации стыков.В результате повышения герметичности, улучшения теплозащитных свойств стыков, снижения трудозатрат на монтаж ограждающих конструкций зданий обеспечивается значительный экономический эффект.ФоРмула изобретенияУплотнительный профиль для стыков панелей, выполненный в виде Т-образного нащельника с отогнутыми кромками полок и размещаемой в зазоре между панелями стенкой с распорным хвостовиком, образованным каналом ромбовидного сечения и ограниченным с каждой стороны парой гибких продольных808620 8.2 Составитель Н.Радковскийч Техред М, Рейвес Корректор М.Лемчи ктор Ю. 31 Тираж 776 НИИПИ Государственного компо делам изобретений и о 035, Москва, Ж,-Раушска каз Подписноета СССРрытийнаб д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектн открылок, о т л и ч а ю щ и и с ятем, что, с целью повышения герметичности и упрощения монтажа, стенканащельника на участке между полкамии открылками снабжена продольными уплотняющими ребрами, а канал хвостовика - фиксаторами, прн этом открылки, ограничивающие хвостовик, выполнены выгнутыми наружу, верхние открылки уже нижних, а пространство между ними и стенками хвостовика эаполйено нетвердеющей герметиэирующеймастикой. Источники информация,принятые во внимание при экспертнэЕ1. Патент Франции Р 2322244,кл. Е 04 В 1/60, опублик. 1977.2, Губенко А.Б. и др. Трехслойныеконструкции покрытий с металлическими обшивками (обзор, Отечественныйи зарубежный опыт. М., ЦИНИС, 1977,с 1 53 . Ват ажина В . Н . и др . Г ерме ти эир уюО щи е материалы дл я строительных кон,ст ру кций . ВНИиН СМ . М ., Стройн эдат ,1 9 6 5 , с . 1 7 .
