Устройство для диагностированиянасосных агрегатов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 802666
Авторы: Дидаш, Дрей, Корсунский, Пономаренко
Текст

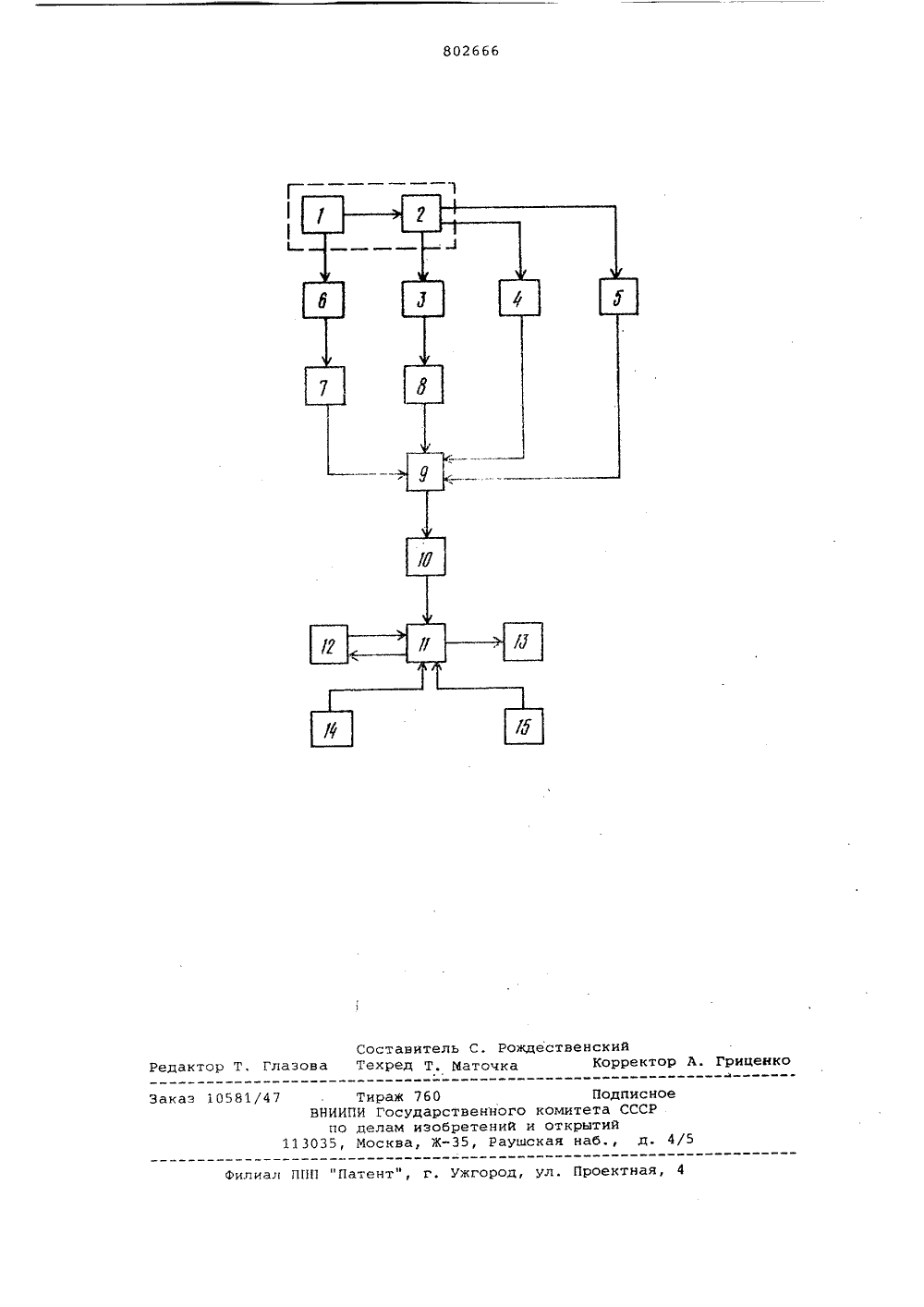

Союз Советских Социалистических РеспубликОПИСАНИЕ ИЗОБРЕТЕНИЯ ро 802666 Ф(51)М, Кд,Е 15 В 19/00 Государственный комитет СССР по делам изобретений и открытий(71) Заявитель Украинский государственный проектный институт "ТЯЖПРОМАВТОМАТИКА"(54) УСТРОЙСТВО ДЛЯ ДИАГНОСТИРОВАНИЯ НАСОСНЫХ АГРЕГАТОВ Изобретение относится к области технической диагностики и может быть использовано для безразборного диагностирования насосных агрегатов.Известно устройство для диагности рования насосных агрегатов, содержащее задающее устройство и последовательно соединенные датчики давления, блок измерения, счетно-решающее устройство с блоком справочной информации и блок печати 1).Недостатком известного устройства является низкая точность диагностиро. вания и прогнозирования состояния насосных агрегатов. 15Цель изобретения - повышение точности диагностирования и прогнозирования состояния насосных агрегатов.Цель достигается тем, что устройство снабжено интеграторами и блоком 20 формирования параметра диагностирования, например, по удельному расходу электроэнергии на привод, подключенным входами к датчикам давления, и через интеграторы - к дополнительно установленным датчикам расхода и потребляемой мощности агрегата, а выходом - ко входу блока измерения.Сущность изобретения поясняется чертежом на котором изображена схе ма устройства для диагностированиянасосных агрегатов,Она содержит диагностируемыйобъект, состоящий из электродвигателя 1 и насоса 2, соединенного с датчиком 3 расхода, датчиком 4 давленияна всасывании и датчиком 5 давленияна нагнетании, датчик 6 мощности,подключенный к электродвигателю 1и интегратору 7, интегратор 8, соединенный с датчиком 3 расхода, блок9 формирования параметра диагностирования, подключенный входами к датчику 4 давления на всасывании, датчику 5 давления на нагнетании, интеграторам 7 и 8 и блоку 10 измерения,счетно-решающее устройство 11, соединенное с блоком 10 измерения, блоком12 хранения справочной информации,блоком 13 печати, задающим устройством, состоящим из задатчиков 14 выбора номера насосного агрегата и 15установки времени, отработанного насосным агрегатом.Устройство работает следующим образом,К диагнастируемому насосному агрегату, состоящему из электродвигателя 1 и насоса 2, подключены датчики 6 и 3 мощности, расхода и датчи 802666ки 4 и 5 давлений на всасывании и нагнетании,Сигналы датчиков 3 и 6 через интеграторы и датчики 4 и 5 давлений на всасывании и нагнетании поступают на блок 9 формирования параметра диагностирования. Блок 9 формирования параметра диагностирования усредняет значение сигналов датчиков 4 и 5 давлений на всасывании и нагнетании, определяет перепад давлений на насосе 2 и формирует комплексный сигнал диагностирования, например по удельному расходу электроэнергии, который равенЕАО. ьр где ЕЬР- расход электроэнергии;- расход жидкости- перепад давлений;ЬР = Рн РеРк - давление нагнетаниЯ",20р - давление на всасывании.ВДалее сигнал через блок 10 измерения поступает в счетнорешающее устройство 11. Если в зто время задатчиком 14 выбран номер агрегата и задатчиком 15 установлено суммарное время,отработанное данным насосным агрегатом, счетно-решающее устройство 11обращается к блоку 12 хранения спраночной информации, получает необхо- З 0димые данные и приступает к решениюзадачи определения остаточного ресурса насосного агрегата, например, последующей формулес ( - + --- ф - 1где с - показатель степени функцииизменения параметра диагностирования во времени,- фактическое время в часах404нарастающим итогом, отработанное насосным агрегатом,А - начальное значение параметрандиагностирования; А - предельное значение параметЕЕра диагнОстирования;А - текущее значение параметра1диагностированияПосле произведенных вычислений счетно-решающим устройством 11 информация об остаточном ресурсе поступаетв блок 13 печати, где она печатаетсяв виде форм удобных для дальнейшегоиспользования,Изобретение позволит повысить точность и снизить трудоемкость процесса диагностирования благодаря исключению ручного труда при вычисленииостаточного ресурса, кроме того предлагаемое устройство позволяет повысить эффективность использования насосных агрегатов за счет прогнозирования состояния и своевременного технического обслуживания и ремонта,Формула изобретенияУстройство для диагностирования насосных агрегатов, содержащее задающее устройство и последовательно соединенные датчики давления, блок измерения, счетно-решающее устройство с блоком справочной информации и блок печати, о т л и ч а ю щ е е с я тем, что, с целью повышения точности диагностирования и прогнозирования состояния насосных агрегатов, устройство снабжено интеграторами и блоком формирования параметра диагностирования, например, по удельному расходу электроэнергии на привод, подключенным входами к датчикам давления, и через интеграторы - к дополнительно установленным датчикам расхода и потребляемой мощности агрегата, а выходом - к входу блока измерения.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 511440, кл. Г 15 В 19/00 1975.802666 Составитель С. РождественскийРедактор Т, Глазова Техред Т. Иаточка Корректор Л. Гриценко Заказ 10581 филиал ПГП "Патент", г. Ужгород, ул. Проектная Тираж 760 ВНИИПИ Государственно по делам изобретени 113035, Москва, Ж, РаПодписноео комитета СССРи открытийшская наб., д. 4
СмотретьЗаявка
2744052, 30.03.1978
УКРАИНСКИЙ ГОСУДАРСТВЕННЫЙ ПРОЕКТНЫЙИНСТИТУТ "ТЯЖПРОМАВТОМАТИКА"
ПОНОМАРЕНКО АНАТОЛИЙ ПАВЛОВИЧ, КОРСУНСКИЙ ИОСИФ АБРАМОВИЧ, ДРЕЙ СЕМЕН ПАВЛОВИЧ, ДИДАШ НИКОЛАЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: F15B 19/00
Метки: агрегатов, диагностированиянасосных
Опубликовано: 07.02.1981
