Установка для создания градиентатемпературы b образце

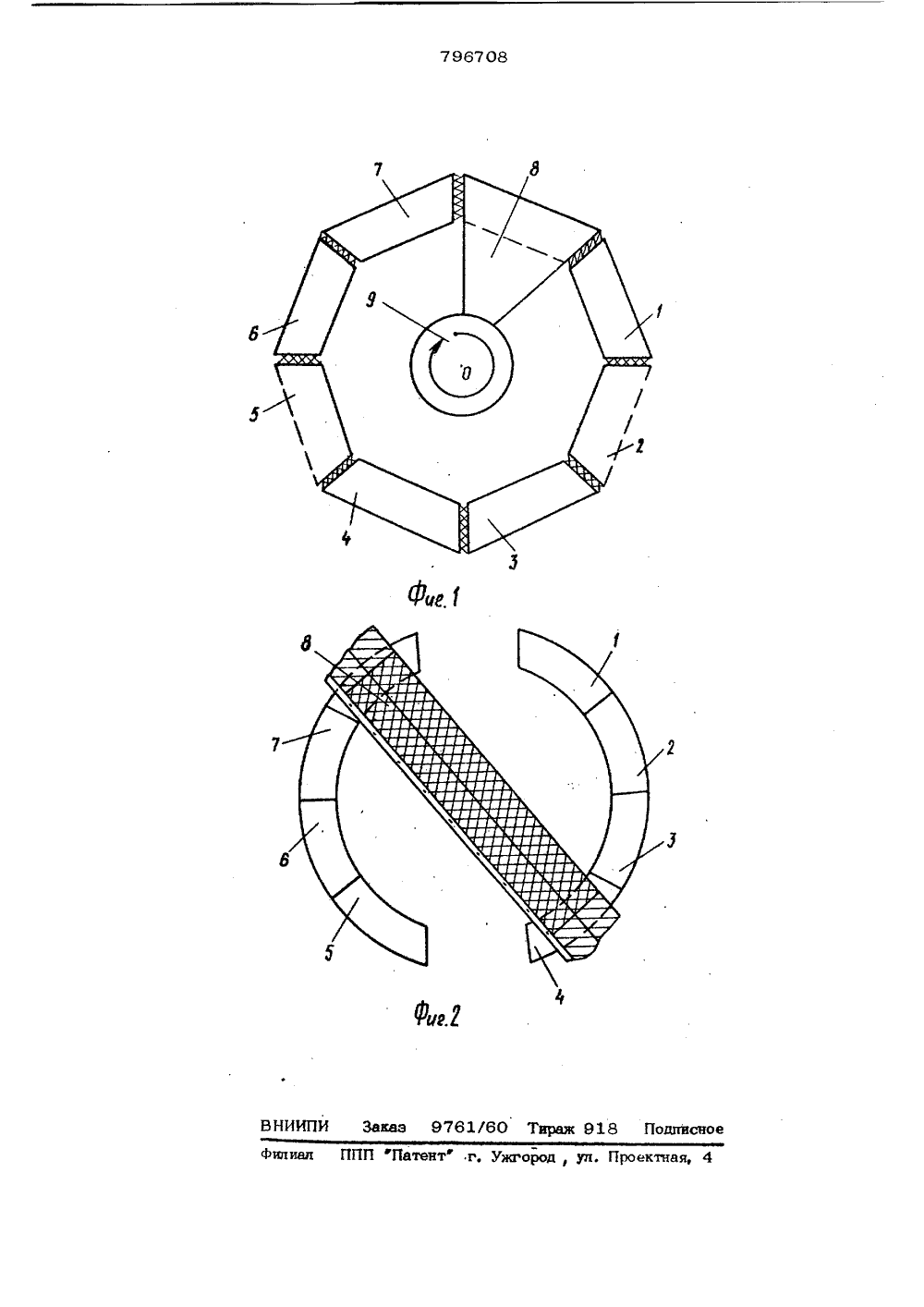

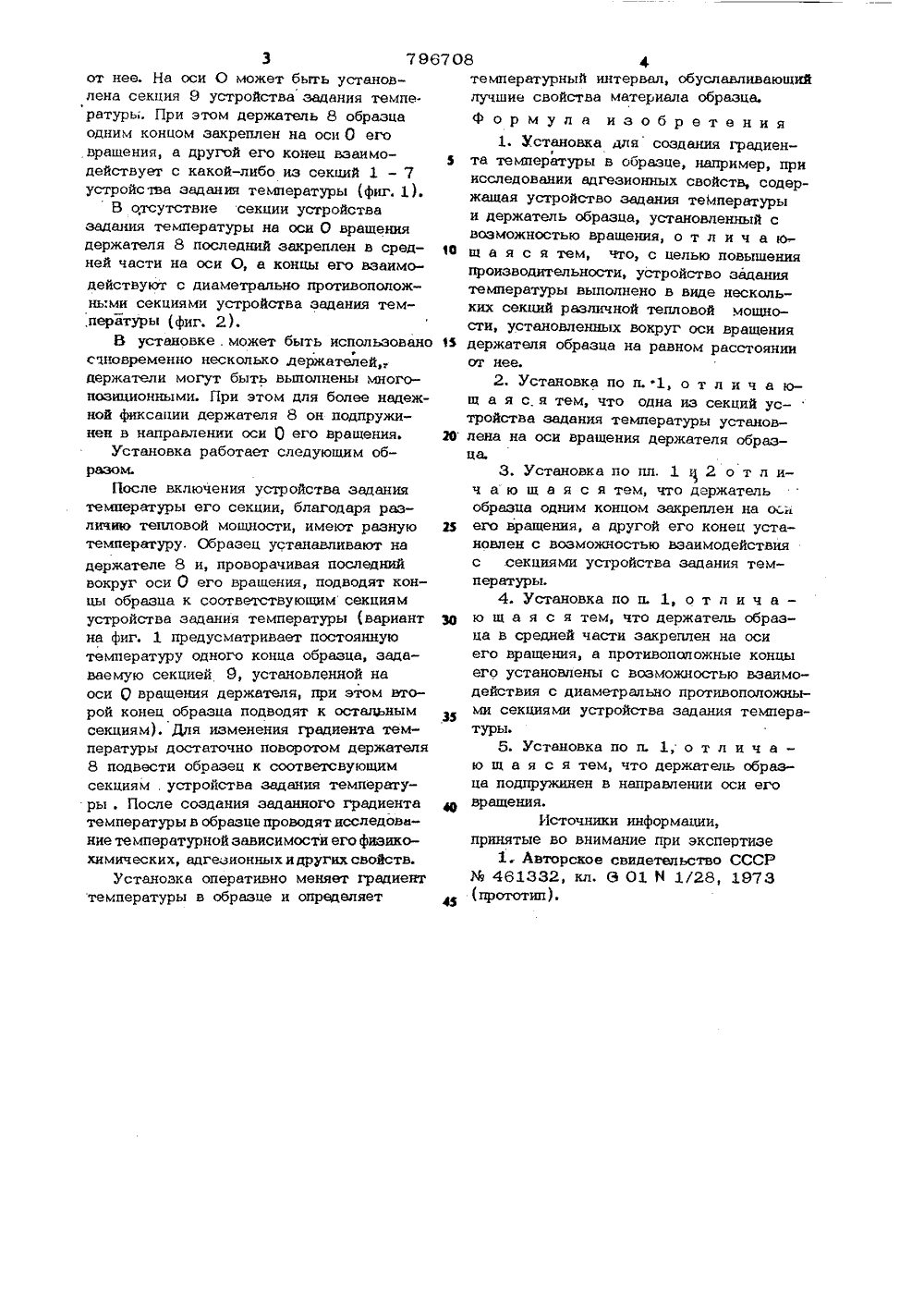

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскикСоциалнстическнзРеспублик 796708но делам наобрвтеннй н открытнй(72) Автор изобретения Е, Н. Соколов Институт механики металлоболимерных систем АНБелорусской ССР(54) УСТАНОВКА ДДЯ СОЗДАНИЯ ГРАДИЕНТА ,ТЕМПЕРАТУРЫ В ОБРАЗЦЕ1Изобретение относится к испытательной технике, в частности к установкамдля создания градиента температуры вобразце, и может быть использованопри проведении прочностных испытаний например, при исследовании адгеэионныхсвойств.Известна установка для создания градиента температуры . в образце, например,при исследовании адгезионных свойств,содержащая устройство задания темпеторатуры и держатель образца, установленный с воэможностью вращения 1.Недостатком установки является низкая производительность, поскольку при15смене температурных условий необходимо время на регулирование устройствазадания температуры.Цель изобретения - повышение производительности испытания,Поставленная цель достигается тем,что устройство задания температурывыполнено в виде нескольких секций различной тепловой мощности, установленных вокруг оси вращения держателя образца на равном расстоянии от нее.Кроме того, одна из секций устройства задания температуры установлена на оси вращения держателя образца, держа-, тель образца подпружинен в нДлравлении оси его вращения и одним концом закреплен на оси его вращения, а другой его конец установлен с возможностью взаимодействия с секциями устройства задания температуры, или держатель в средней части закреплен на оси его вращения, а противоположные концы его установлены с воэможностью взаимодействия с диаметрально противоположными секциями устройства задания, температуры.На фиг. 1 и 2 изображены варианты установки.Она содержит устройство задания температуры, выполненное в виде нескольких секций 1 - 7 различной тепло-вой мощности 81, 82.й т, установленных вокруг оси О вращения держателя 8 образца на равном расстоянии3 79 от нее. На оси О может быть установлена секция 9 устройства задания температуры, При этом держатель 8 образца одним концом закреплен на осн О его вращения, а другой его конец взаимодействует с какой-либо из секций 1 - 7 устройства задания температуры (фиг. 1).В отсутствие секции устройства задания температуры на оси 0 вращения держателя 8 последний закреплен в средней части на оси О, а концы его взаимодействуют с диаметрально противоположными секциями устройства задания тем,пературы (фиг. 2).В установке . может быть использован счновременно несколько держателей, держатели могут быть выполнены много- позиционными. При этом для более надежной фиксации держателя 8 он подпружинен в направлении оси О его вращения.Установка работает следующим образомПосле включения устройства задания температуры его секции, благодаря различию тепловой мощности, имеют разную температуру. Образец устанавливают на держателе 8 и, проворачивая последний вокруг оси О его вращения, подводят концы образца к соответствующим секциям устройства задания температуры (вариант на фиг, 1 предусматривает постоянную температуру одного конца образца, задаваемую секцией 9, установленной на оси (;) вращения держателя, при этом второй конец образца подводят к остальным секциям). Для изменения градиента температуры достаточно поворотом держателя 8 подвести образец к соответсвующим секциям . устройства задания температуры . После создания заданного градиента температуры в образце проводят исследование температурной зависимости его физико- химических, адге;зионных и других свойств.Установка оперативно меняет градиент температуры в образце и определяет 6708 4температурный интервал, обуславливающийлучшие свойства материала образца.формула изобретения1. Установка для создания градиен% та температуры в образце, например, приисследовании адгеэионных свойств, содержащая устройство задания температурыи держатель образца, установленный свозможностью вращения, о т л и ч а ю-.10 щ а я с я тем, что, с целью повышенияпроизводительности, устройство заданиятемпературы выполнено в виде нескольких секций различной тепловой мощности, установленных вокруг оси вращенияо 1 Ю держателя образца на равном расстоянииот нее.2. Установка по п. 1, о т л и ч а ющ а я с, я тем, что одна из секций устройства задания температуры установ 20 лена на оси вращения держателя образца3. Установка по пп. 1 Ч 2 о т л ич а ю щ а я с я тем, что держательобразца одним концом закреплен на ос,-,2% его вращения, а другой его конец установлен с воэможностью взаимодействияс секциями устройства задания температуры,4. Установка по п. 1, о т л и ч а -ю щ а я с я тем, что держатель образца в средней части закреплен на осиего вращения, а противоположные концыего установлены с воэможностью взаимодействия с диаметрально противоположными секциями устройства задания температуры.5. Установка по и. 1, о т л и ч а -ю щ а я с я тем, что держатель образца подпружинен в направлении оси еговращения.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРИ 461332 кл, 9 01 М 1/28, 1973
