Стенд для ударных испытаний

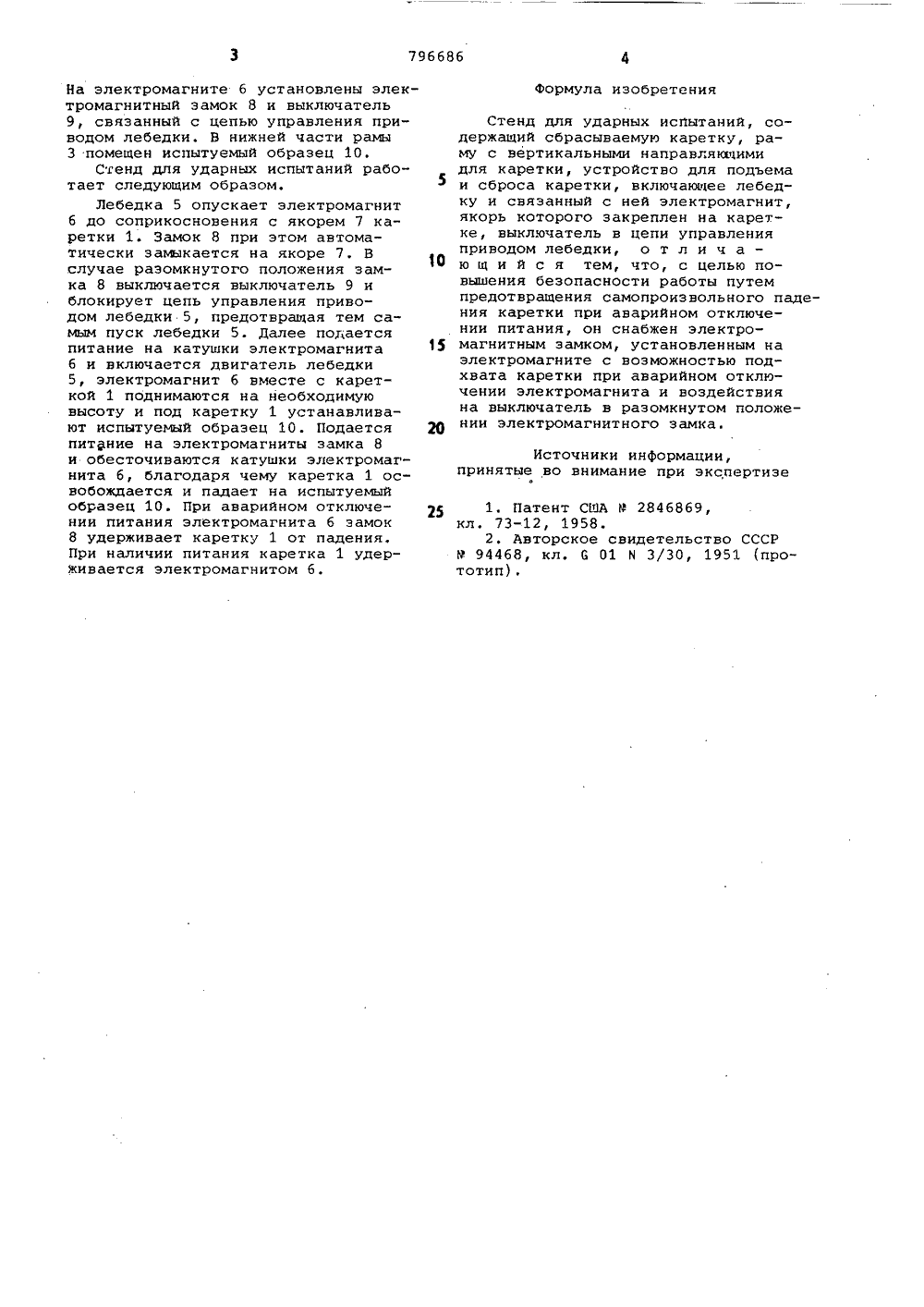

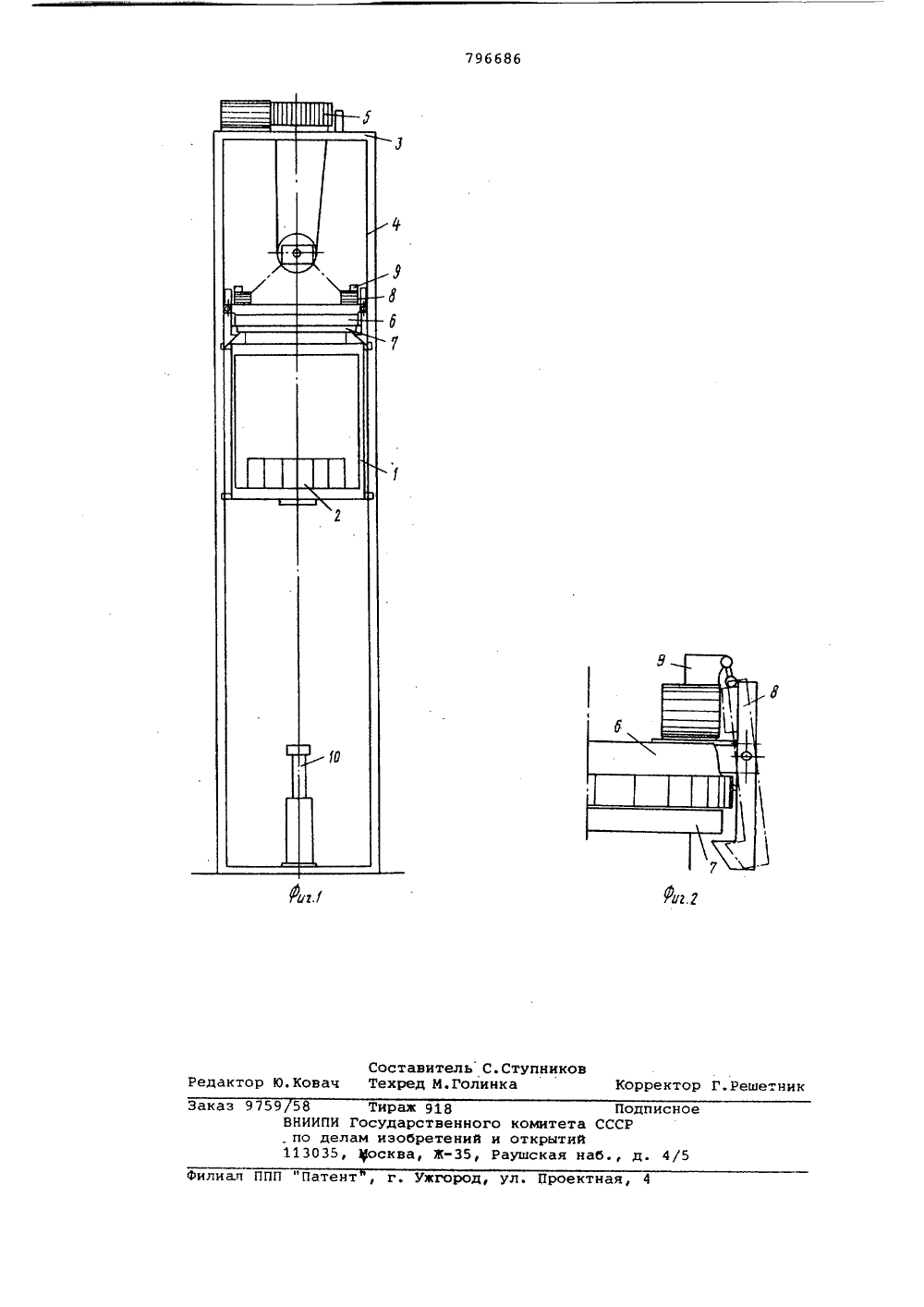

ОП ИИЗОБРЕТЕНИЯК АВТОРСКОМУ СВ ИТВЛЬСТВУ Союз Сфветскнк Соцналистичмкик Ркпубинк(22) Заявлено 031078 (21) 2669331/25-28с присоединением заявки йо(53)М. Кл.з6 01 М 7/00 6 01 й 3/30 Государственный комитет СССР ио делам изобретений и открытий(72) Авторы мэобретения М.А.Ваксман, Б.Я.Конторович и А.В.Беспалов Центральное проектно-конструкторское бюро по лиФтам Всесоюзного промышленного объединения "Союзлифтмаш"(54) СТЕНД ДЛЯ УДАРНЫХ ИСПЫТАНИЙ Изобретение относится к испытательной технике, а именно к стендам для ударных испытаний.Известен стенд для ударных испытаний, содержащий каретку, привод для ее подъема н связанное сприводом устройство удержания исброса каретки, включающее захват,взаимодействующий с кареткой, Фиксатор рабочего положения захватаи неподвижный упор для отключенияФиксатора 1),Недостатком этого стенда является то, что вследствии взаимодей"ствия поверхностей захвата и каретки, происходит интенсивный износрабочих поверхностей, и соответственно, снижается надежность удержания.Наиболее близким к предлагаемому по технической сущности являетсястенд для ударных испытаний, содер"жащий сбрасываемую каретку, раму свертикальными направляющими для каретки, устройство для подъема и сброса каретки, включающее лебедку исвязанный с ней электромагнит, якорькоторого закреплен на каретке, выключатель в цепи управления приводом лебедки 2). 30 Недостатком этого стенда является то, что при аварийном отключении электропитания возможен сброс карет" кн н конструкция стенда не может обеспечить необходимую безопасность работы на нем.Цель изобретения - повышение безопасности работы путем предотвращения самопроизвольного падения каретки при аварийном отключении питания.Указанная цель достигается тем, что стенд снабжен электромагнитным замком, установленным на электромагните с возможностью подхвата каретки при аварийном отключении электромагнита и воздействия на выключатель в разомкнутом положении электромагнитного замка.На фиг. 1 схематически изображен описываемый стенд; на Фиг. 2 - установка электромагнитного замка и выключателя на электромагните.Стенд содержит каретку 1 с грузами 2, раму 3 с вертикальным направля". кщими 4 для перемещения каретки 1, устройство для подъема и сброса каретки, включающее лебедку 5 и связанный с ней электромагнит 6, якорь 7 которого закреплен на каретке 1.На электромагните 6 установлены электромагнитный замок 8 и выключатель 9, связанный с цепью управления приводом лебедки. В нижней части рамы 3 помещен испытуемый образец 10.Стенд для ударных испытаний работает следующим образом.Лебедка 5 опускает электромагнит 6 до соприкосновения с якорем 7 каретки 1. Замок 8 при этом автоматически заьыкается на якоре 7. В случае разомкнутого положения замка 8 выключается выключатель 9 и блокирует цепь управления приводом лебедки 5, предотвращая тем самым пуск лебедки 5Далее подается питание на катушки электромагнита 6 и включается двигатель лебедки 5, электромагнит 6 вместе с кареткой 1 поднимаются на необходимую высоту и под каретку 1 устанавливают испытуемый образец 10. Подается питание на электромагниты замка 8 и обесточиваются катушки электромагнита 6, благодаря чему каретка 1 освобождается и падает на испытуемый образец 10. При аварийном отключении питания электромагнита 6 замок 8 удерживает каретку 1 от падения, При наличии питания каретка 1 удерживается электромагнитом 6. Формула изобретенияСтенд для ударных испытаний, содержащий сбрасываемую каретку, раму с вертикальными направляющимидля каретки, устройство для подъемаи сброса каретки, включающее лебедку и связанный с ней электромагнит,якорь которого закреплен на каретке, выключатель в цепи управленияприводом лебедки, о т л и ч а 0 ю щ и й с я тем, что, с целью повышения безопасности работы путемпредотвращения самопроизвольного падения каретки при аварийном отключении питания, он снабжен электро Я магнитным замком, установленным наэлектромагните с возможностью подхвата каретки при аварийном отключении электромагнита и воздействияна выключатель в разомкнутом положе;щ нии электромагнитного замка.Источники инФормации,принятые во внимание при экспертизе ад 1, Патент СНА Р 2846869,кл. 73-12, 1958.2. Авторское свидетельство СССРР 94468, кл. 6 01 й 3/30, 1951 (прототип),.Кова едакт з 9759 58 Тираж 918ВНИИПИ Государственн .по делам иэобретени 113035, 3 осква, ЖПодписное ого комитета СССРй и открытийРаушская наб., д. 4 Филиал ППП "Патент , г. Ужгород, ул. Проектная,
