Формирователь длительности импульсов

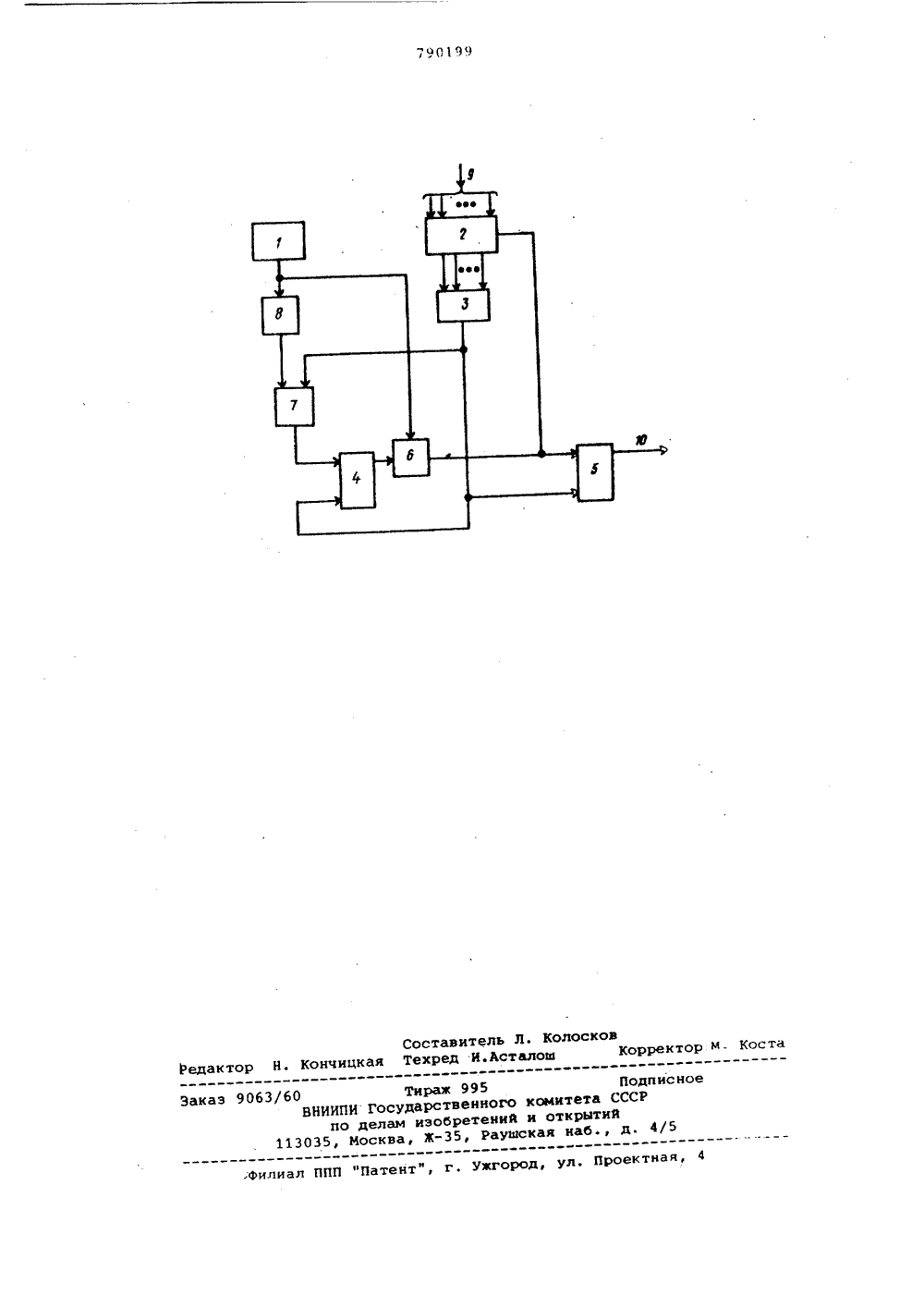

Союз Советских Социалистических Республик(22) Заявлено 051278 (21) 2691103/18-21с присоединением заявки Но(51)М. Кл.з Н 03 К 5/04 Государственный комитет СССР по делам изобретений и открытий(54) ФОРМИРОВАТЕЛЬ ДЛИТЕЛЬНОСТИ ИМПУЛЬСОВ Изобретение относится к области импульсной техники и может быть использовано в системах управления для формирования импульсов управляемой длительности.Известен расширитель импульсов, содержащий три триггера, счетчик, дешифратор и элемент совпадения 1 .Недостатком известного устройства является то, что оно формирует импульсы только одинаковой длительности, т.е. не обеспечивает воэможности изменения длительности выходных импульсов в зависимости от соотношения входных сигналов.Ближайшим по технической сущности к предлагаемому устройству является формирователь длительности импульсов, содержащий шифратор, счетчик, элемент ИЛИ, триггер, ключ, исполнительный орган и генератор импульсов 21 .Недостатком известного устройства является низкая точность формирования 25 импульсов по длительности. Недостаток обусловлен тем, что в устройстве передний фронт выходного импульса совпадает с моментом ввода в счетчик управляющего кода, а учет времени ЗО счетчиком начинается несколько позже.Задержка отсчета не постоянна изависит от момента появления первогоимпульса с выхода генератора. Этазадержка колеблется в пределах от0 до Т, где Т - период следованияимпульсов генератора. Указанная задержка является погрешностью формируемой длительности выходных импульсов. Цель изобретения - упрощение устройства и повышение точности формирования длительности импульсов.Поставленная цель достигается тем, что формирователь длительности импульсов, содержащий генератор импульсов, выходом связанный с первым входом первого элемента совпадения, выход которого соединен с первым входом счетчика, связанного вторыми входами с входными шинами, элемент ИЛИ, выход которого соединен с первым входом первого триггера, дополнительно срдержит второй триггер, второй элемент совпадения и инвертор, причем выход генератора импульсов через инвертор подключен к первому входу второго элемента совпадения, втцой вход которого соединен с выходом элемента ИЛИ,и первым входомвторого триггера, а выход - со вторымвходом перного триггера, выходомсоединенного со вторым входом перного элемента совпадения, ныходкоторого связан со вторым входомвторого триггера, входы"элемента ИЛИподключены к выходам счетчика, выходвторого триггера связан с выходнойшиной устройства.Сущность изобретения поясняетсячертежом, на котором приведена функциональная схема устройства.Устройство содержит генератор 1импульсов, счетчик 2, элемент ИЛИ 3,триггеры 4 и 5, элементы совпаденияб и 7, инвертор 8, входные шины 9,выходную шину 10.Генератор 1 импульсов предназначендля формирования тактовых импульсов,частота следования которых постоянна.Счетчик 2 выполнен двоичным ипредназначен для счета импульсов врежиме вычитания, Код на выходе счетчика изменяется по заднему фронтусчетного импульса.Назначение каждого из остальныхэлементов схемы соответствует их назначению.По шинам 9 на вход устройства поступает прямой двоичный код. По шине10 выдается выхо;ной импульс.Устройство работает следующимобразом,Выбирается такая элементна; база,при которой в исходном состоянии навыходе элемента ИЛИ 3 низкий уровеньнапряжения, поэтому такой же уровеньи на выходах триггеров 4 и 5. На выходах элементов совпадения б и 7высокий уровень напряжения,При вводе в счетчик 2 двоичногокода некоторого числа и (и=1,2,3,)соответствующего задаваемой длительности выходного импульса, на выходеэлемента ИЛИ 3 появляется высокийуровень напряжения, Триггеры 4 и 5на этот уровень не реагируют, а впаузе между тактовыми импульсами создаются условия для срабатыванияэлемента совпадения 7, так как навыходе инвертора 8 устанавливаетсятакже высокий уровень напряжения.По импульсу с выхода элемента совпадения 7 триггер 4 переключается нединичное состояние, на его выходеустанавливается высокий уровень напряжения, Далее по переднему фронтуимпульса с выхода генератора 1 открывается элемент совпадения б, и поимпульсу с его выхода переключаетсяв единичное состояние триггер 5, ав счетчике 2 из числа и вычитается "1". Далее элементы совпадения 6 и 7многократно пропускают импульсы иподтверждают единичные состояниятриггеров 4 и 5, а в счетчике 2уменьшается код, По заднему фронтуи-го импульса в счетчике 2 устанавливается код 0.,0, на выходе элемента ИЛИ 3 устанавливается низкий уровень напряжения,по которому триггеры 4 и 5 переключаются в исходноесостояние, на выходной шине 10 высокий уровень напряжения сменяется нанизкий.Предложенное устройство по сравнению с известным обеспечивает повышение точности формирования длительнос ти выходных импульсов, так как передний фронт каждого выходного импульсасовпадает с передним фронтом перногоимпульса генератора, учитываемогосчетчиком, а задний фронт выходного 2 О импульса совпадает с задним фронтомпоследнего импульса генератора, учитываемого счетчиком, Длительностьныхолных импульсов предложенного устройства не зависит от момента вводауправляющего кода относительно момента поянленчя импульсон генератора.Формула изобретенияЗО Формирователь длительности импуль-.сон, содержащий генератор импульсов,выходом связанный с первым входомпервого элемента совпадения, выходоторого соединен с первым входом35 счет ика, связанного вторыми входамис входными шинами, элемент ИЛИ, выходкоторого соединен с первым входомпервого триггера, о т л и ч а ищ и й с я тем, что, с целью упрощения40 устройства и повышения точности, внего введены второй триггер, второйэлемент совпадения и иннертор, причем выход генератора импульсов черезинвертор подключен к первому входувторого элемента совпадения, второй45 вход которого соединен с выходомэлемента ИЛИ и первым входом второготриггера, а ныход - со вторым входомпервого триггера, выходом соединенного со вторым входом первого элементасовпадения, выход которого связан совторым входом второго триггера, входы элемента ИЛИ подключены к выходамсчетчика, выход второго триггерасвязан с выходной шиной формировате 55 ля,Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Р 603109, кл. Н 03 К 5/04, 1976,2. Авторское свидетельство СССР 9 502493, кл. Н 03 К 5/04, 1974./60ВН Подписноекомитета СССРи открытийкая наб., д. 4 ак 1130 филиал ППП "Патент", г. ужгород, ул ктная,Составитель Л. КолосковРедактор Н, Кончицкая Техред И,Асталощ Корректор
