Формирователь импульсов

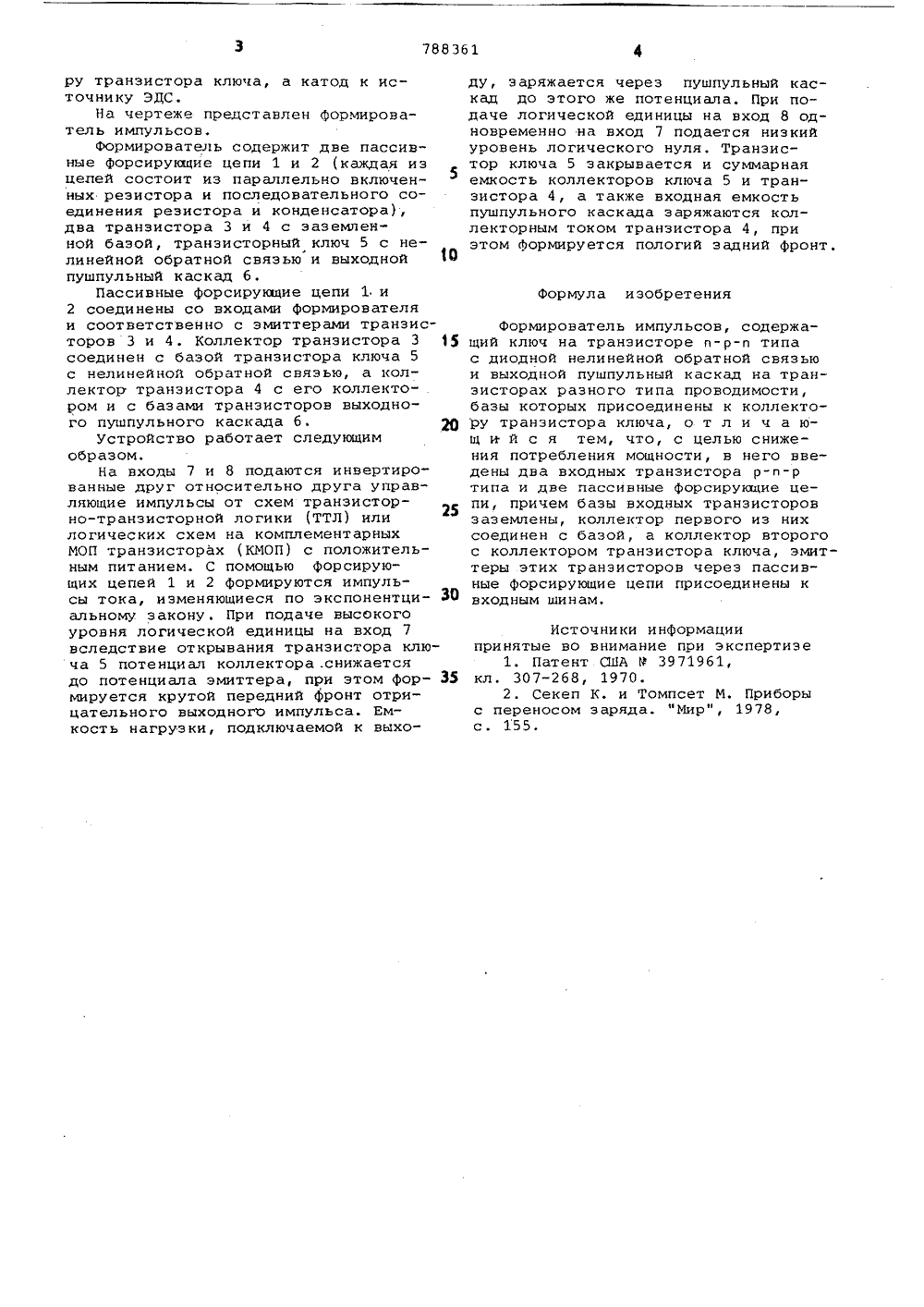

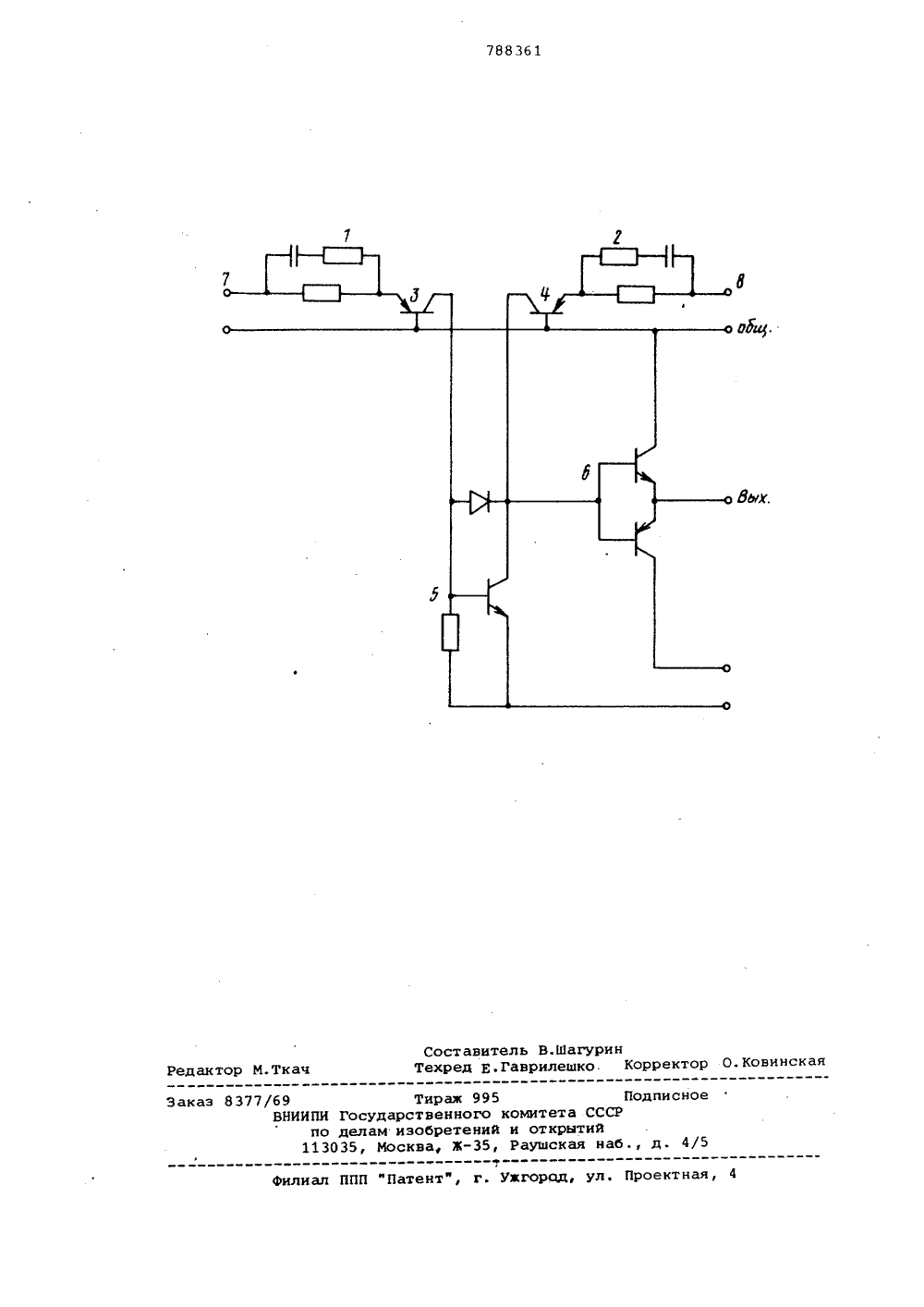

гти; т;ксив"О Л И С"А"й"и Е Союз Советских Социалистических Республик(61) Дополнительное к авт, свид-ву(22) Заявлено 120179 (21)2712460/18-21с присоединением заявки Нов(51)М. Кл.З Н 03 К 5/01 Государственный комитет СССР ио делам изооретений и открытий( 54 ) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к радиоэлектронике и может быть использовано в качестве формирователя отрацительных импульсов с крутым передним и пологим задним фронтами, в частности для питания приборов с зарядовой связью (ПЗС).Известна схема возбуждения с высокой скоростью нарастания, содержащая входной инвертирующий каскад на тран зисторе и выходной инвертирующий каскад на двух комплементарных транзисторах, коллекторы которых соединены. Схема содержит также формирующие входную и две межкаскадные цепи, а также 15 цепь положительной обратной связи 11,Недостатки известной схегы - высокое потребление мощности и большое число пассивных элементов, кроме того, на входе необходимо дополнитель но включение преобразователя уровней для согласованиясхемы со стандартными уровнями логической схемы управления.Известен также формирователь им пульсов, содержащий ключ на транзисторе л-р-и типа с диодной нелинейной обратной связью и выходной пушпульный каскад на транзисторах разного типа проводимости, базы которых 30 присоединены к коллектору транзистора ключа (21 .Недост ат ки из вест ной схемы - высокое потребление мощности от источника питания и невозможность питания ПЗС, включенных с заземленной подложкой,Цель изобретения - снижение потребления мощности. Цель достигается тем, что в Формирователь импульсов, содержащий ключна транзисторе п-р-и типа с диоднойнелинейной обратной связью и выходнойпушпульный каскад на транзисторах разного типа проводимости, базы которыхприсоединены к коллектору транзисторного ключа, введены два транзисторар-и-р типа и две пассивные форсирующие цепи, причем базы входных транзисторов заземлены, коллектор первого соединен с базой, а коллектор второго с коллектором транзистора ключа.Эмиттеры этих транзисторов через пассивные Форсирующие цепи присоединенык входным шинам,Для обеспечения возможности регулирования верхнего уровня выходныхимпульсов в устройство введен диод,анод которого присоединен к коллектору транзистора ключа, а катод к источнику ЭДС.На чертеже представлен формирователь импульсов.Формирователь содержит две пассивные форсирующие цепи 1 и 2 (каждая изцепей состоит из параллельно включенных резистора и последовательного соединения резистора и конденсатора),два транзистора 3 и 4 с заземленной базой, транзисторный ключ 5 с нелинейной обратной связью и выходной Опушпульный каскад 6.Пассивные форсирующие цепи 1 и2 соединены со входами формирователяи соответственно с эмиттерами транзисторов 3 и 4. Коллектор транзистора 3 1соединен с базой транзистора ключа 5с нелинейной обратной связью, а коллектор транзистора 4 с его коллектором и с базами транзисторов выходного пушпульного каскада 6, 20Устройство работает следующимобразом,На входы 7 и 8 подаются инвертированные друг относительно друга управляющие импульсы от схем транзисторно-транзисторной логики (ТТЛ) илилогических схем на комплементарныхМОП транзисторах (КМОП) с положительным питанием. С помощью форсирующих цепей 1 и 2 формируются импульсы тока, изменяющиеся по экспонентци- ЗОальному закону. При подаче высокогоуровня логической единицы на вход 7вследствие открывания транзистора ключа 5 потенциал коллектора .снижаетсядо потенциала эмиттера, при этом формируется крутой передний фронт отрицательного выходного импульса. Емкость нагрузки, подключаемой к выходу, заряжается через пушпульный каскад до этого же потенциала. При подаче логической единицы на вход 8 одновременно на вход 7 подается низкий уровень логического нуля, Транзистор ключа 5 закрывается и суммарная емкость коллекторов ключа 5 и транзистора 4, а также входная емкость пушпульного каскада заряжаются коллекторным током транзистора 4, при этом формируется пологий задний фронт.Формула изобретенияФормирователь импульсов, содержащий ключ на транзисторе и-р-и типа с диодной нелинейной обратной связью и выходной пушпульный каскад на транзисторах разного типа проводимости, базы которых присоединены к коллектору транзистора ключа, о т л и ч а ющ и й с я тем, что, с целью снижения потребления мощности, в него введены два входных транзистора р-и-р типа и две пассивные форсирующие цепи, причем базы входных транзисторов заземлены, коллектор первого из них соединен с базой, а коллектор второго с коллектором транзистора ключа, эмиттеры этих транзисторов через пассивные форсирующие цепи присоединены к входным шинам.Источники информациипринятые во внимание при экспертизе1, Патент США Р 3971961,кл. 307-268, 1970,2, Секеп К. и Томпсет М. Приборыс переносом заряда. "Мир", 1978,с. 155,788361 Вюх,Составитель В.ШагуринТехред Е.Гаврилешко. Корректор О.Ковинская Редактор М.Ткач Филиал ППП "Патент", г. Укгорсд, ул. Проектная, 4 Заказ 8377/69 Тирам 995 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытиЯ 1 1 30 35 р Москвау Ж 35 у Раушская наб у д 4 /5
