Формирователь цветоразностного сигнала е

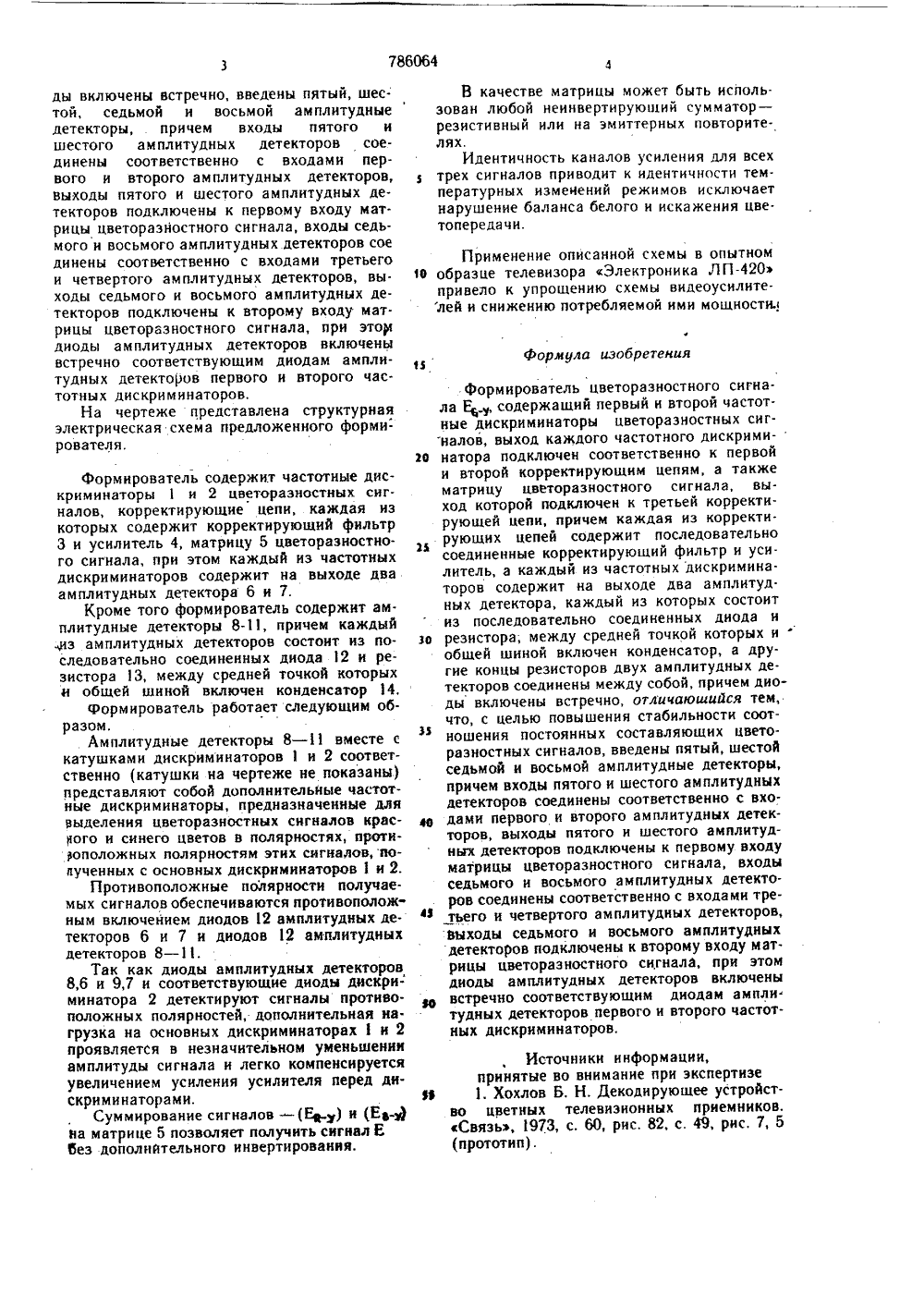

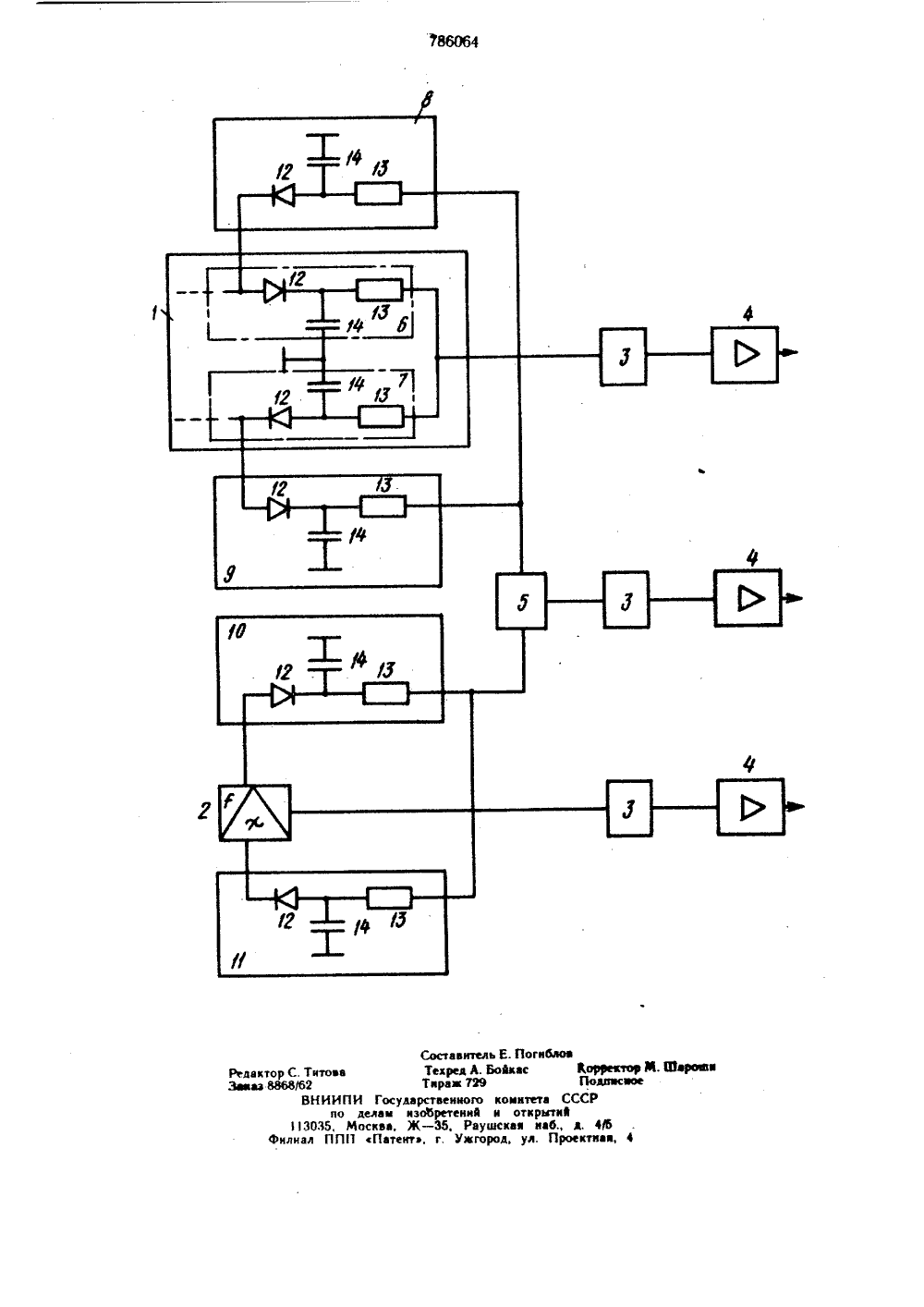

Союз СоветскмкСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 117860641ф щ(5) М. Кл а Н 04 Ч 9/501 Гесудврствеииый комитет Опубликовано 07:12.80. Бюллетень 45Дата опубликования описания 15.12.80 во делам изобретеиий и открытий(54) ФОРМИРОВАТЕЛЪ ЦВЕТОРАЗНОСТНОГО СИГНАЛА Ес,Изобретение относится к телевидению и может использоваться в телевизорах цветного изображения по системе СЕКАМ.Известен формирователь цветоразностного сигнала Е,содержащий первый и второй частотные дискриминаторы цветоразностных сигналов, выход каждого частотного дискриминатора подключен соответственно к первой и второй корректирующим цепям, а также матрицу цветоразностного сигнала, выход которой подключен к третьей корректирующей цепи, причем каждая из корректирующих цепей содержит последовательно соединенные корректирующий фильтр и усилягель, а каждый из частотных дискриминаторов содержит на выходе два амплитудных детектора, каждый нз которых состоит из последовательно,соединенных диода,и резистора, между средней точкой которых и обшей шиной включен конденсатор, а другие концы резисторов. двух амплитудных детекторов соединены между собой, причем диоды включены встречно . Однако в известном формирователе при изменении температуры окружающей среды изменяются режимы работы видеоусилителей, что вызывает нарушение баланса белого и искажение цветопередачи при связи видеоусилителей с дискриминаторами и кинескопом по постоянному току.Цель изобретения - повышение стабиль ности соотношения постоянных составляющих цветораэностных сигналов.Для этого в формирователь цьетораз.ностного сигнала Есодержащий первый и второй частотные дискриминаторы цветоразностных сигналов выход каждого частотного дискриминатора подключен соответственно к первой и второй корректирующим цепям, а также матрицу цветораэностного сигнала; выход которой подключен к третьей корректирующей цепи, причем каждая из корректирующих цепей содержит последовательно соединенные корректирующий фильтр и усилитель, а каждый иэ частотных дискрими.наторов содержит на выходе два амплитудных детектора; каждый иэ которых состоит 2 в иэ последовательно соединенных диода ирезистора, между. средней точкой которых и общей шиной включен конденсатор, а другие концы резисторов двух амплитудных детекторов соединены между собой, причем диоПрименение описанной схемы в опытном 19 образце телевизора Электроника ЛПпривело к упрощению схемы видеоусилите. лей и снижению потребляемой ими мощности.формула изобретения ды включены встречно, введены пятый, шестой, седьмой и восьмой амплитудныедетекторы, причем входы пятого ишестого амплитудных детекторов соединены соответственно с входами первого и второго амплитудных детекторов,выходы пятого и шестого амплитудных детекторов подключены к первому входу матрицы цветоразностного сигнала, входы седьмого и восьмого амплитудных. детекторов соединены ссютветственно с входами третьегои четвертого амплитудных детекторов, выходы седьмого и восьмого амплитудных детекторов подключены к второму входу матрицы цветораэностного сигнала, при этомдиоды амплитудных детекторов включенывстречно соответствующим диодам амплитудных детекторов первого и второго частотных дискриминаторов.На чертеже представлена структурнаяэлектрическая схема предложенного формирователя.20Формирователь содержит частотные дискриминаторы 1 и 2 цветоразностных сигналов, корректирующие цепи, каждая изкоторых содержит корректирующий фильтр3 и усилитель 4, матрицу 5 цветоразностного сигнала, при этом каждый из частотныхдискриминаторов содержит на выходе дваамплитудных детектора 6 и 7.Кроме того формирователь содержит амплитудные детекторы 8-11, причем каждый,из амплитудных детекторов состоит из по еследовательно соединенных диода 12 и резистора 13, между средней точкой которыхи общей шиной включен конденсатор 14.Формирователь работает следующим образом.ЗэАмплитудные детекторы 8 - 11 вместе скатушками дискриминаторов 1 и 2 соответственно (катушки на чертеже не показаны)представляют собой дополнительные частотные дискриминаторы, предназначенные длявыделения цветоразностных сигналов крас- фхого и синего цветов в полярностях, противоположных полярностям этих сигналов, попученных с основных дискриминаторов 1 и 2.Противоположные полярности получаемых сигналов обеспечиваются противоположным включейием диодов 12 амплитудных де- ффтекторов 6 и 7 и диодов 12 амплитудныхдетекторов 8 - 11,Так как диоды амплитудных детекторов8,6 и 9,7 и соответствующие диоды дискри-минатора 2 детектируют сигналы противоположных полярностей, дополнительная нагрузка на основных дискриминаторахи 2проявляется в незначительном уменьшенииамплитуды сигнала и легко компенсируетсяувеличением усиления усилителя перед дискриминаторами.йСуммирование сигналов - (Еа-у) и (Еа-з 1на матрице 5 позволяет получить сигнал Ебез дополнйтельного инвертирования. В качестве матрицы может быть исполь. зован любой неинвертируюший сумматор - реэистнвный или на эмиттерных повторителях.Идентичность каналов усиления для всех трех сигналов приводит к идентичности температурных изменений режимов исключает нарушение баланса белого и искажения цветопередачи. Формирователь цветораэностного сигнала Е , содержащий первый и второй частот. ные дискриминаторы цветораэиостных сигналов, выход каждого частотного дискриминатора подключен соответственно к первой и второй корректирующим цепям, а также матрицу цветоразностиого сигнала, вы. ход которой подключен к третьей корректирующей цепи, причем каждая из корректирующих цепей содержит последовательно соединенные корректирующий фильтр и усилитель, а каждый из частотных дискриминаторов содержит иа выходе два амплитудных детектора, каждый иэ которых состоит иэ последовательно соединенных диода и резистора; между средней точкой которых и обшей шиной включен конденсатор, а другие концы резисторов двух амплитудных детекторов соединены между собой, причем диоды включены встречно, отличающийся тем, что, с целью повышения стабильности соотношения постоянных составляющих цветоразностных сигналов, введены пятый, шестой седьмой и восьмой амплитудные детекторы, причем входы пятого и шестого амплитудных детекторов соединены соответственно с входами первого и второго амплитудных детекторов, выходы пятого и шестого амплитудиьгх детекторов подключены к первому входу матрицы цветоразностного сигнала, входы седьмого и восьмого амплитудных детекторов соединены соответственно с входами третьего и четвертого амплитудных детекторов, Выходы седьмого и восьмого амплитудных детекторов подключены к второму входу мат рицы цветоразиостного сигнала, при этом диоды амплитудных детекторов включены встречно соответствующим диодам ампли тудных детекторов первого и второго частотных дискриминаторов. Источники информации,принятые во внимание при экспертизе 1, Хохлов Б, Н. Декодирующее устройство цветных телевизионных приемников. Связь, 1973, с. 60, рис. 82, с. 49, рис. 7, 5 (прототип), 786064Составитель Е. Погнблов Редактор С. Титова Тедред А. Бойкас Ьрректор йт. Шарова Заказ 8868/62 Тараи 729 Подннсное ВН ИИ П И Государственного коннтета СССР по делам нзооретеннй н открытнй 13035, Москва, Ж - 35, Раущскан наб., д. 41 б фнлнал ППП Патентэ, г. Уигород, ул. Проектнан, 4
