Устройство для сравнения чисел

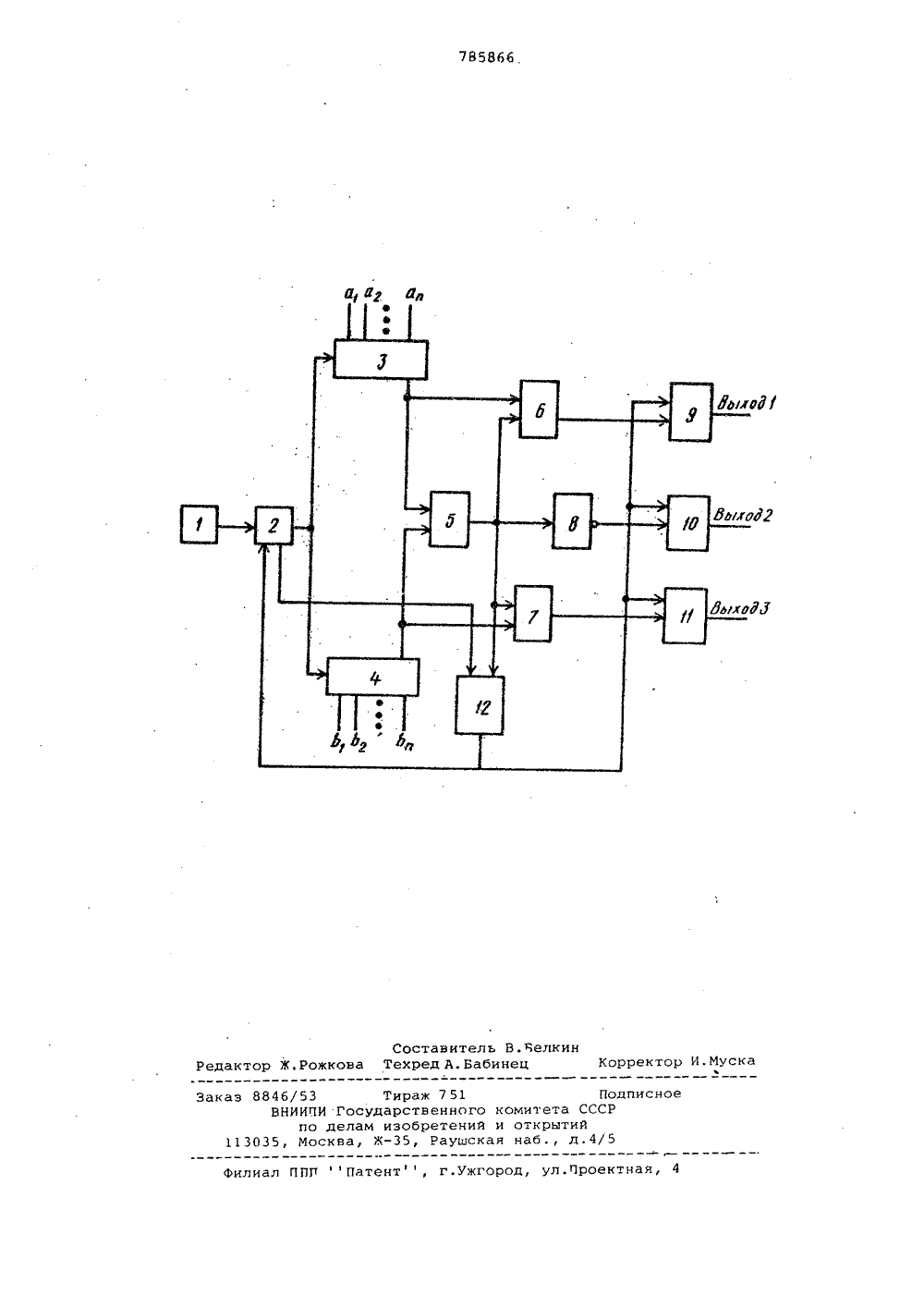

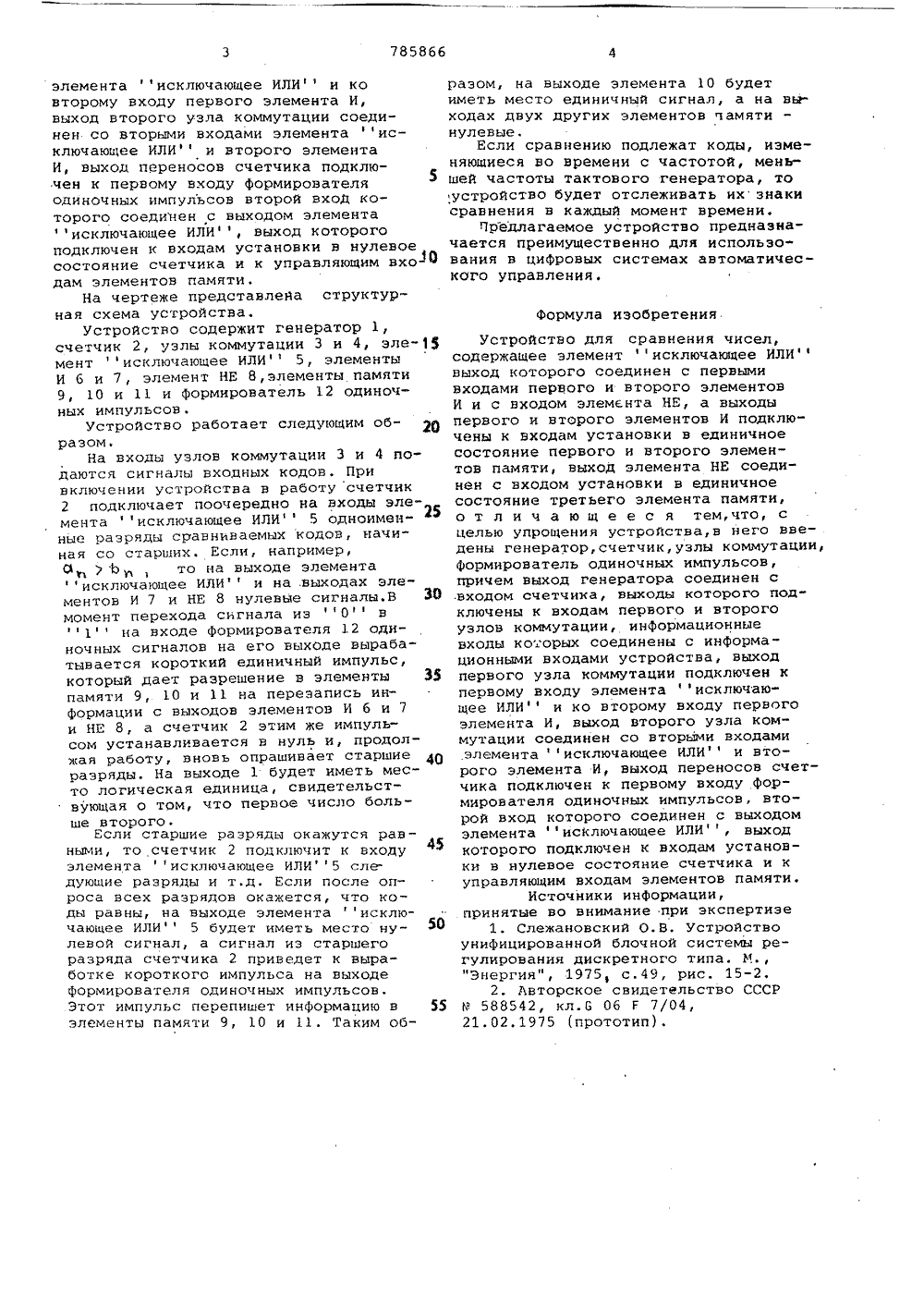

С АНИ Союз Советснив Соцналистическмк Республйк(22) Заявлено 2 Ж 178 (23) 2718823/18-24 (51)М. Кл. с присоединением заявки Йо(23) Приоритет С 06 Г 7/02 Государственный комитет СССР ио делан изобретений и открытий(54) УСТРОЙСТВО ДЛЯ СРАВНЕНИЯ ЧИСЕЛ Изобретение относится к автоматике и вычислительной технике и может быть использовано в цифровых систе" мах автоматического управления и регулирования. 5Известно устройство сравнения кодов, выполненное на логических элементах ИЛИ-НЕ 1). Устройство является сложным и обладает низкой помехозащищенностью. 10Наиболее близким к изобретению является устройство, выполненное на ячейках исключающее ИЛИ, собранных на элементах И-НЕ и И-ИЛИ-НЕ, На каждую пару разрядов сравниваемых кодов используется одна двухвходовая ячейка исключающее ИЛИ. На входы этих ячеек подаются сигналы от одноименных разрядов сравниваемых кодов, а выходы всех ячеек подключены к вхо р дам многовходового логического элемента ИЛИ-НЕ. На выходе этого элемента появляется сигнал, соответствующий логической единице; в случае равенства кодов. Кроме того, для вы деления большего из сравниваемых кодов в каждом разряде использовано по одному элементу 2 И. Выходы этих элементов объединены в соответствии с минимизированным математическим 30 выражением многовходовыми элементами И и ИЛИЙ 3,Основным недостатком устройстваявляется его сложность при использовании для сравнения многоразрядныхкодов,Целью изобретения является упро"щение устройства.Указанная цель достигается тем,что в устройство для сравнения чисел,содержащее элемент исключающееИЛИ, выход которого соединен с первыми входами первого и второго элементов И и с входом элемента НЕ, авыходы первого и второго элементовИ подключены к входам установки вединичное состояние первого и второ"го элементов памяти, выход элементаНЕ соединен с входом установки вединичное состояние третьего элемента памяти, введены генератор, счетчик, узлы коммутации, формировательодиночных импульсов, причем выходгенератора соединен с входом счетчика, выход которого подключен к входам первого и второго узлов коммута"ции, информационные входы которыхсоединены с информационными входамиустройства, выход первого узла коммутации подключен к первому входуэлемента исключаюцее ИЛИ и ковторому входу первого элемента И,выход второго узла коммутации соединен со вторыми входами элемента исключающее ИЛИ и второго элементаИ, выход переносов счетчика подключен к первому входу формирователяодиночных импульсов второй вход которого соединен с выходом элементаисключающее ИЛИ, выход которогоподключен к входам установки в нулевоесостояние счетчика и к управляющим вхо30дам элементов памяти.На чертеже предстанлейа структурная схема устройства.Устройство содержит генератор 1,счетчик 2, узлы коммутации 3 и 4, элемент исключающее ИЛИ 5, элементыИ 6 и 7, элемент НЕ 8,элементы памяти9, 10 и 11 и формирователь 12 одиночных импульсов.Устройство работает следующим об- щ 0разом.На входы узлов коммутации 3 и 4 подаются сигналы входных кодов. Привключении устройства н работу счетчик2 подключает поочередно на входы элемента исключаюцее ИЛИ 5 одноименные разряды сравниваемых кодов, начиная со старших. Если, например,ОЪ , то на выходе элементаисключающее ИЛИ и на .выходах элементов И 7 и НЕ 8 нулевые сигналы.В 330момент перехода сигнала из О в1 на входе формирователя 12 одиночных сигналов на его выходе вырабатывается короткий единичный импульс,который дает разрешение в элементы 35памяти 9, 10 и 11 на перезапись инФормации с выходов элементов И б и 7и НЕ 8, а счетчик 2 этим же импульсом устанавливается в нуль и, продолжая работу, вновь опрашивает старшиеразряды. На выходе 1 будет иметь место логическая единица, свидетельствующая о том, что первое число больше второго,Если старшие разряды окажутся рав -ными, то счетчик 2 подключит к входуэлемента исключающее ИЛИ 5 сле.дующие разряды и т.д, Если после опроса всех разрядов окажется, что коды равны, на выходе элемента исключающее ИЛИ 5 будет иметь место нулевой сигнал, а сигнал из старшегоразряда счетчика 2 приведет к выработке короткого импульса на выходеформирователя одиночных импульсов,Этот импульс перепишет информацию н 55элементы памяти 9, 10 и 11. Таким образом, на выходе элемента 10 будет иметь место единичный сигнал, а на ви. ходах двух других элементов чамяти нулевые,Если сравнению подлежат коды, изменяющиеся но времени с частотой, меньшей частоты тактового генератора, то устройство будет отслежинать их знаки сравнения в каждый момент времени.Предлагаемое устройство предназначается преимуцественно для использо" вания н цифровых системах автоматического управления.Формула изобретенияУстройство для сравнения чисел,содержацее элемент исключающее ИЛИвыход которого соединен с первымивходами первого и второго элементовИ и с нходом элемента НЕ, а выходыпервого и второго элементов И подключены к входам установки н единичноесостояние первого и второго элементов памяти, выход элемента НЕ соединен с входом установки в единичноесостояние третьего элемента памяти,о т л и ч а ю щ е е с я тем,что, сцелью упрощения устройства,в него введены генератор, счетчик, узлы коммутации,Формирователь одиночных импульсов,причем выход генератора соединен с.входом счетчика, выходы которого подключены к нходам первого и второгоузлов коммутации, информационныенходы которых соединены с информационными входами устройства, выходпервого узла коммутации подключен кпервому входу элемента исключающее ИЛИ и ко второму входу перногоэлемента И, выход второго узла коммутации соединен со вторыми входами.элемента исключающее ИЛИ и второго элемента И, выход переносов счетчика подключен к первому входу формирователя одиночных импульсов, второй вход которого соединен с выходомэлемента исКлючаюцее ИЛИ, выходкоторого подключен к входам установки в нулевое состояние счетчика и куправляющим входам элементов памяти.Источники информации,принятые во внимание при экспертизе1. Слежановский О.В. Устройствоунифицированной блочной системы регулирования дискретного типа, И.,"Энергия", 1975, с.49, рис, 15-2,2. Авторское свидетельство СССРР 588542, кл.б Об Г 7/04,21,02,1975 (прототип),Составитель В.Белкинехред Ь. Бабинец Корректор И.МУ Редактор Ж.Рожкова сное каз 884 й и кая 035,илиал ППППатент, г.ужгород, ул,Проектная, 4 раж 751 ственно обретенРауш 3 Ти ЧИ Государ о делам из осква, Ж,П итета ССС ткрытий аб., д.4/
