Система регулирования энергоблока

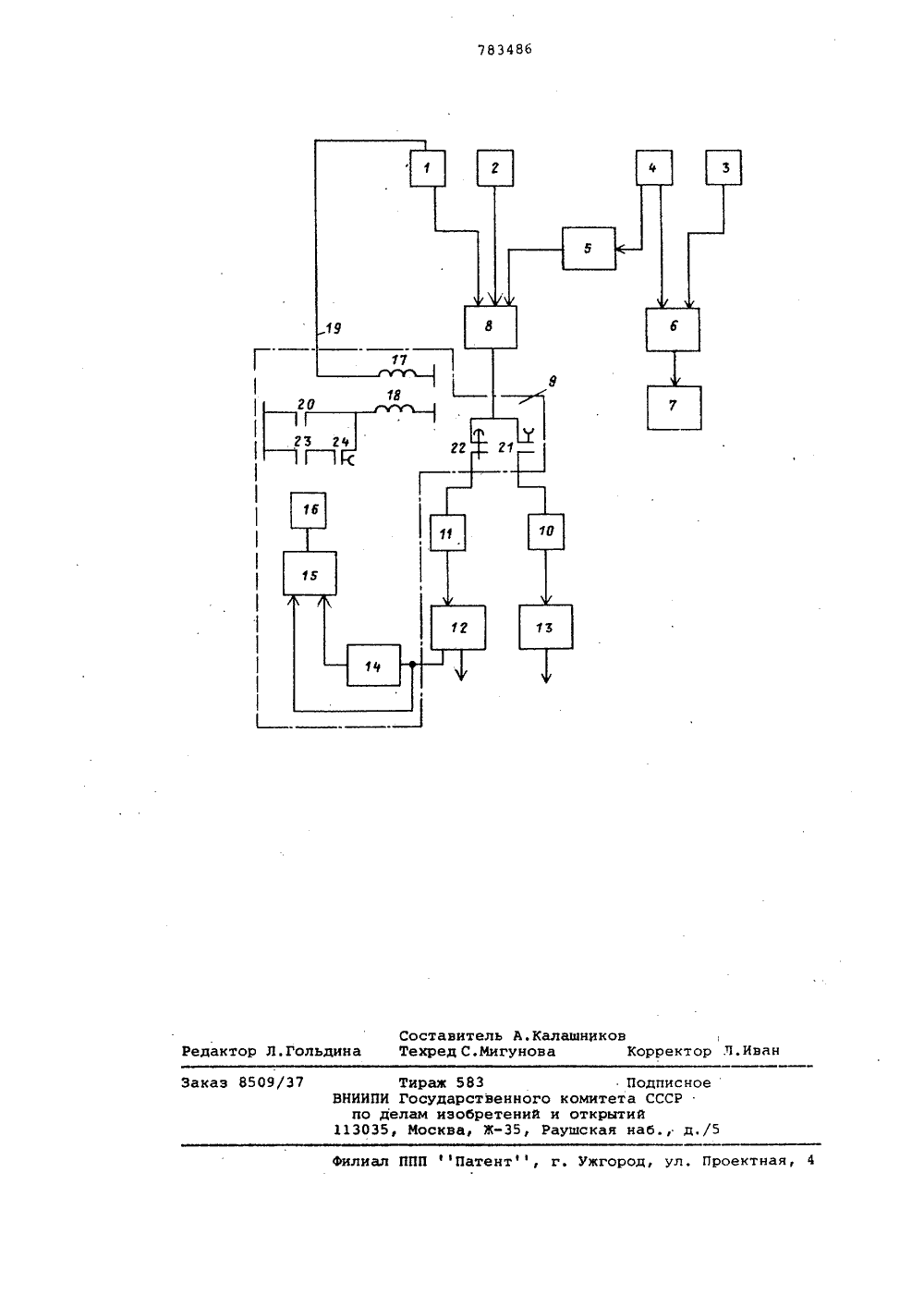

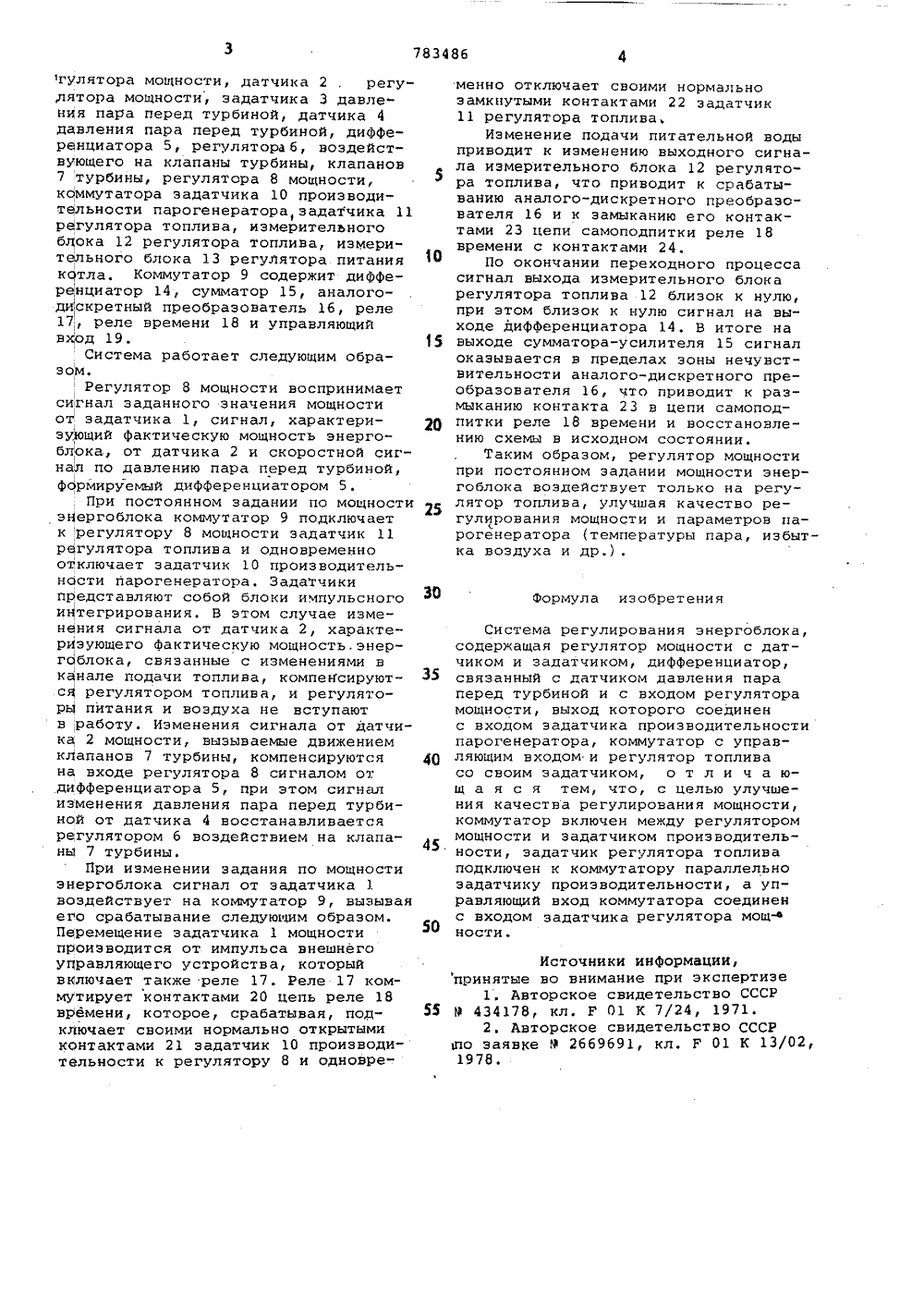

Союз Советских Социалистических Республик(51)М. Кл.3 Г 01 К 13/02 ГосударственныЯ комитет СССР яо дедам нзобретеннЯ н открытнЯ(72) Авторы изобретения В. В. Мальгавка и В. Б. Кацнельсон Производственное предприятие УралтехэнергоПроизводственного объединения по наладке, совершенствованиютехнологии и эксплуатации электростанций и сетейСоюзтехэнерго(54) СИСТЕИА РЕГУЛИРОВАНИЯ ЭНЕРГОБЛОКА Изобретение относится к теплоэнер" гетике и может быть использовано при автоматизации энергетических блоков парогенератор-турбина.Известны системы регулирования 5 энергоблока, содержащие регулятор мощности, к входам которого подключены датчик и задатчик мощности и дифференциатор, связанный с датчиком давления пара перед турбиной, а вы ход соединен с входом задатчика производительности парогенератора (11. В этих системах обеспечивается совместное воздействие на регуляторы парогенератора и турбины сигналов по мощности и по давлению пара перед турбиной.Недостатком этих известных систем является пониженное качество регулирования при подаче сигналов от про О тивоаварийной автоматики энергосистемысИзвестна также система регулирования энергоблока, содержащая регулятор мощности, ко входам которого 25 подключены датчик и задатчик мощности и дифференциатор, связанный с датчиком давления пара перед турбиной, а выход соединен с входом задатчика производительности парогенератора, З 0 коммутатор с управляющим входом и регулятор топлива со своим задатчиком 121. В этой системе коммутатор подсоединен к блоку противоаварийной автоматики и производит переключения входов регуляторов в ряде режимов энергосистемы.Указанная система является ближайшей к данной по технической сущности и достигаемому результату,Недостатком этой известной системы следует считать пониженное качество регулирования мощности, главным образом, в режиме постоянного задания по мощности энергоблока при изменении состава топлива.11 ель данного изобретения - улучшение качества регулирования мощности.Для достижения поставленной цели коммутатор включен между регулятором ,мощности и задатчиком производительности, задатчик регулятора топлива подключен к коммутатору параллельно задатчику производительности, а управляющий вход коммутатора соединен с входом задатчика регулятора мощ,ности.На чертеже показана принципиальная схема системы. Система регулирования ,энергоблока состоит из задатчика 1 ре 7834861 гулятора мощности, датчика 2, регулятора мощности, эадатчика 3 давле" ния пара перед турбиной, датчика 4 давления пара перед турбиной, дифференциатора 5, регулятора 6, воздействующего на клапаны турбины, клапанов 7 турбины, регулятора 8 мощности коммутатора эадатчика 10 производительности парогенератора,задатчика 11 регулятора топлива, измерительного блока 12 регулятора топлива, измерительного блока 13 регуЛятора питания котла. Коммутатор 9 содержит дифференциатор 14, сумматор 15, аналогощскретный преобразователь 16, реле 17., реле времени 18 и управляющий вход 19.Система работает следующим образом.. Регулятор 8 мощности воспринимает сигнал заданного значения мощности от эадатчика 1, сигнал, характеризующий фактическую мощность энергоблока, от датчика 2 и скоростной сигнал по давлению пара перед турбиной, формируемый дифференциатором 5.При постоянном задании по мощности энергоблока коммутатор 9 подключает к регулятору 8 мощности эадатчик 11 регулятора топлива и одновременно отключает эадатчик 10 производительности парогенератора, Задатчики Представляют собой блоки импульсного интегрирования, В этом случае изменения сигнала от датчика 2, характернэующего фактическую мощность,энергоблока, связанные с изменениями в канале подачи топлива, компенсируются регулятором топлива, и регуляторц питания и воздуха не вступают в работу. Изменения сигнала от датчика 2 мощности, вызываемые движением клапанов 7 турбины, компенсируются на входе регулятора 8 сигналом от дифференциатора 5, при этом сигнал изменения давления пара перед турбиной от датчика 4 восстанавливается регулятором 6 воздействием на клапаны 7 турбины.При изменении задания по мощности энергоблока сигнал от задатчика 1 воздействует на коммутатор 9, вызывая его срабатывание следующим образом. Перемещение задатчика 1 мощности производится от импульса внешнего управляющего устройства, который включает также реле 17. Реле 17 коммутирует контактами 20 цепь реле 18 времени, которое, срабатывая, подключает своими нормально открытыми контактами 21 эадатчик 10 производительности к регулятору 8 и одновре Формула изобретения Система регулирования энергоблока,содержащая регулятор мощности с датчиком и задатчиком, дифференциатор, З 5 связанный с датчиком давления параперед турбиной и с входом регулятора мощности, выход которого соединен с входом эадатчика производительности парогенератора, коммутатор с управ ляющим входом и регулятор топливасо своим эадатчиком, о т л и ч а ющ а я с я тем, что, с целью улучшения качества регулирования мощности, коммутатор включен между регулятором мощности и эадатчиком производитель ности, задатчик регулятора топливаподключен к коммутатору параллельно эадатчику производительности, а управляющий вход коммутатора соединен с входом задатчика регулятора мощ-ф ности. 3 10 15 20 25 менно отключает своими нормальнозамкнутыми контактами 22 задатчик11 регулятора топлива,Изменение подачи питательной водыприводит к изменению выходного сигнала измерительного блока 12 регулятора топлива, что приводит к срабатыванию аналого-дискретного преобразователя 16 и к замыканию его контактами 23 цепи самоподпитки реле 18времени с контактами 24.По окончании переходного процессасигнал выхода измерительного блокарегулятора топлива 12 близок к нулю,при этом близок к нулю сигнал на выходе дифференциатора 14. В итоге навыходе сумматора-усилителя 15 сигналоказывается в пределах эоны нечувствительности аналого-дискретного преобразователя 16, что приводит к размыканию контакта 23 в цепи самоподпитки реле 18 времени и восстановлению схемы в исходном состоянии.Таким образом, регулятор мощностипри постоянном задании мощности энергоблока воздействует только на регулятор топлива, улучшая качество регулирования мощности и параметров парогенератора (температуры пара, избытка воздуха и др.) . Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 434178, кл. Р 01 К 7/24, 1971.2, Авторское свидетельство СССР1 по эаявхе Р 2669691, кл. Р 01 К 13/02,1978..Иван Редактор Л.Гольдина е каз 8509 аж 583 Подписноеударственного комитета СССРизобретений и открытийсква, Ж-ЗБ, Раушская наб., д./ ВНИИПИ Гос по делам 113035, Мо
