Грохот
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 780902
Авторы: Берлин, Винокуров, Колотий, Лукьяненко, Терещенко
Текст

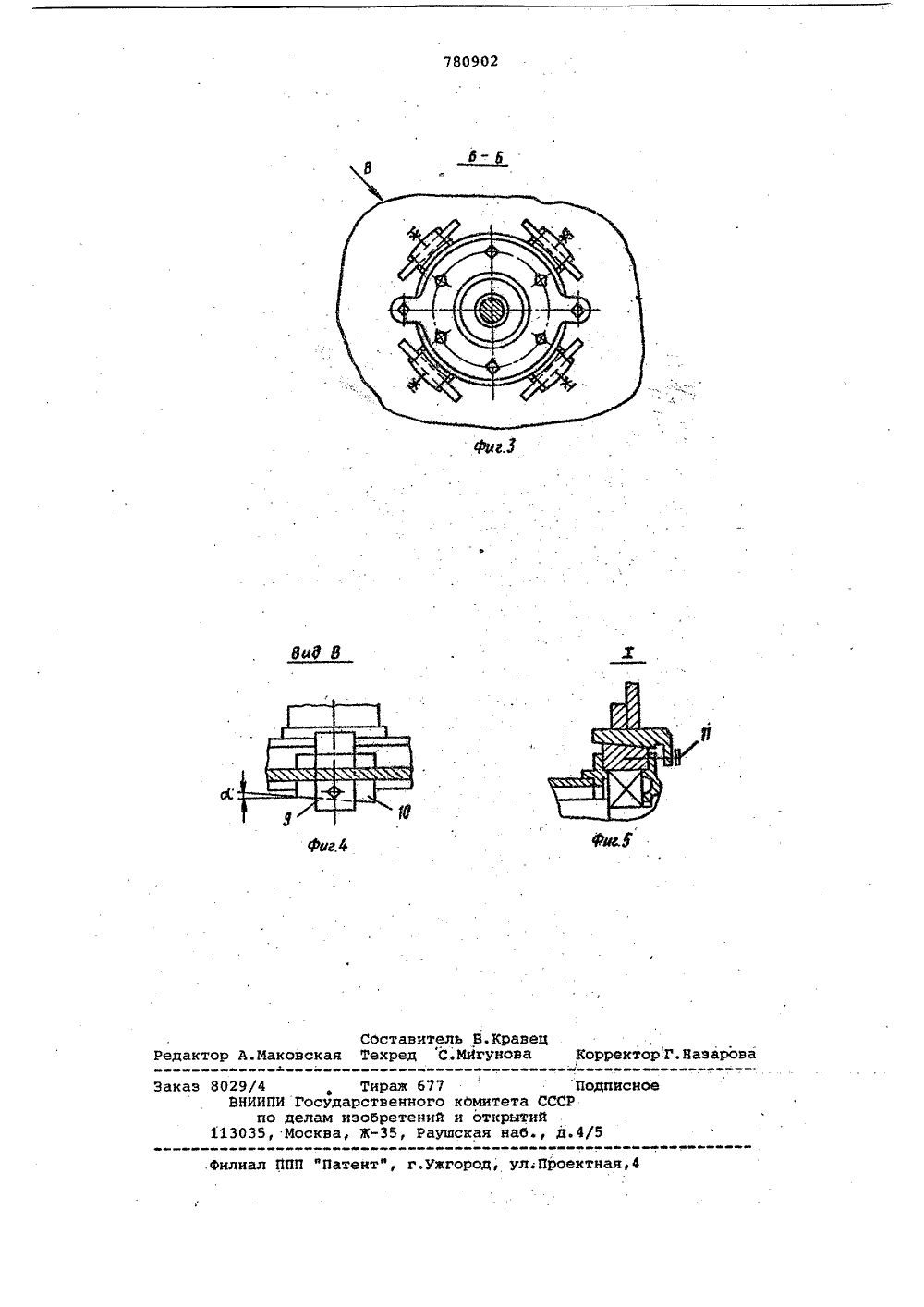

/ Государствеииый омитет СССР ло делам изобретеиий и открытийс присоединением заявки Но -В 07 В 1/40 В 07 В 1/46Дата опубликования описания 23,11,80 р ГТ м.м ЙУ а ЙА.Ф.Лукьяненко, В:.Ф.Колотий,М.Я.Берлин,Г. . нокурови В.К, Терещенко2Изобретение относится к обогащению робу производится клиньями с испольполезных ископаемых, в частности к зованием свойства самоторможения устройствам для разделения полезных клина, Для этого боковины короба выископаемйх по крупности, И может быть полнены с пазами, а крепежный злемент-: использовано в угольной и горнорудйой,5 в виде клина с фиксатором, при этом а также в строительной лромышленнос- наружные поверхности корпусов под- тях,: : . . . шипников вибратора выполнены в видеИзвестен грохот, включающий короб, усеченного конуса с углом скоса меустановлейный на амортизаторы, про ныне угла трения, причем фиксацию сеивающую поверхность и вибраторы,10 клина производят с помощью болтапричем корпуса подшипников крепятся йли клина.к коробу болтаМи 1. : . , : На фиг,1 изображен предлагаемыйИзвестен грохот, включающий ко- , грохот, общий вид; на фиг.2 - разрез роб, амортизаторы, просеивающие по- А-А на фиг,1;.на фиг.3 - разрез В-В веркности и вибратор, расположенный 15 на фиг.2; на фиг,4 - вид В на фиг,Э; :внутри короба с,подшипниками, уста- на фиг.5 - узел 1 на фиг.2 (вариант . новленными в бортовйнах, причем кор- . : креплейия).пуса подшипников прикреплены- к коро- Грохот состоит иэ короба 1, уста- бу с помощью болтов .новленного на амортизаторах 2. В ко. Недостатком известных устройств 2 О робе .грохота закреплен возбудитель является то, что в процессе работы колебаний " инерЦионный вибратор, наблюдаются поломки болтовйх соеди-состоящий из вала 3 с установленными некий и разбивание посадочных местна нем дебалансными грузами 4, шкива вибраторов в боковинах, а также : 5, подшипников б, трубы 7, соединяю- трудоемкость сборки вибратора. 2( щей подшипниковые узлы корпусов 8 сЦель изобретения - снижение трудо- . наружнь 1 ми коническими поверхностями, емкости сборки, повышение надежнос- клиньев 9 для крепления вибратора в ти и долговечности. коробе, которые затягиваются допол. Поставленная цель достигается нительными клиньями 10 или болтами .тем, что крепление вибратора к ко- Зр 11.; Углы скоса Ж на корпусах подшипников 8 и клиньях 9 и 10 выполняются меньше угла трения, чтобы обеспечить условие самоторможения клина.При вращении вала 3 вибратора дебалансные грузы 4 развивают инерци;онные силы, которые через корпуса 8 м клинья 9 передаются на короб 1, со.-общая грохоту колебательное движение.Предлагаемая конструкция грохбта позволяет снизить трудоемкость его, изготовления, упростить конструкцию о вибратора и увеличить надежность его крепления.Формула изобретения1. Грохот, содержащий кбраб, установленный на амортизаторы, просеивающие поверхности и вибратор с подшипниками и крепежными элементами, о т- ;щ л и ч а ю щ и й с я тем, что, с целью снижения трудоемкости сборкй; повышения надежности и долговечности, боковины короба выполнены с пазами, акрепежный элемент выполнен в видеклина с Фиксатором, при этом наружныеповерхности корпусов подшипников вибратора выполнены в виде усеченногоконуса с углом скоса меньше угла трения,2. Грохот по п.1, о т л и ч а ющ и й с я тем, что Фиксатор выполнен,в виде клина,3. Грохот по п.1, о т л и ч а ю -щ и й с я тем, что фиксатор выполнен в виде болта.Источники информации,принятые во внимание при экспертизе1. ЗаявкаФРГ Ф 2259847,кл. В 07 В 1/34, опублик, 21.11.74.2, Авторское свидетельство СССРР 196904, кл. В 07 В 1/42, 10.07.65780902 ставительхред С,МИ Редакт Маковска дписное аКравецУнова КорректорГ, Наэа Тираж 677 Поударственного кОмитета СССРам изобретений и открытийва, Ж, Рауюская наб., д.4/5
СмотретьЗаявка
2129485, 30.04.1975
ГОСУДАРСТВЕННЫЙ ПРОЕКТНО-КОНСТРУКТОРСКИЙ ИНСТИТУТ "ГИПРОМАШУГЛЕОБОГАЩЕНИЕ"
ЛУКЬЯНЕНКО АЛЕКСАНДР ФЕДОРОВИЧ, КОЛОТИЙ ВАЛЕНТИН ФИЛИППОВИЧ, БЕРЛИН МАТУС ЯКОВЛЕВИЧ, ВИНОКУРОВ ГЕННАДИЙ ГАВРИЛОВИЧ, ТЕРЕЩЕНКО ВЛАДИМИР КУЗЬМИЧ
МПК / Метки
МПК: B07B 1/04
Метки: грохот
Опубликовано: 23.11.1980
Код ссылки
<a href="https://patents.su/3-780902-grokhot.html" target="_blank" rel="follow" title="База патентов СССР">Грохот</a>
