Приемник сигналов, модулированных одновременно по частоте и по фазе

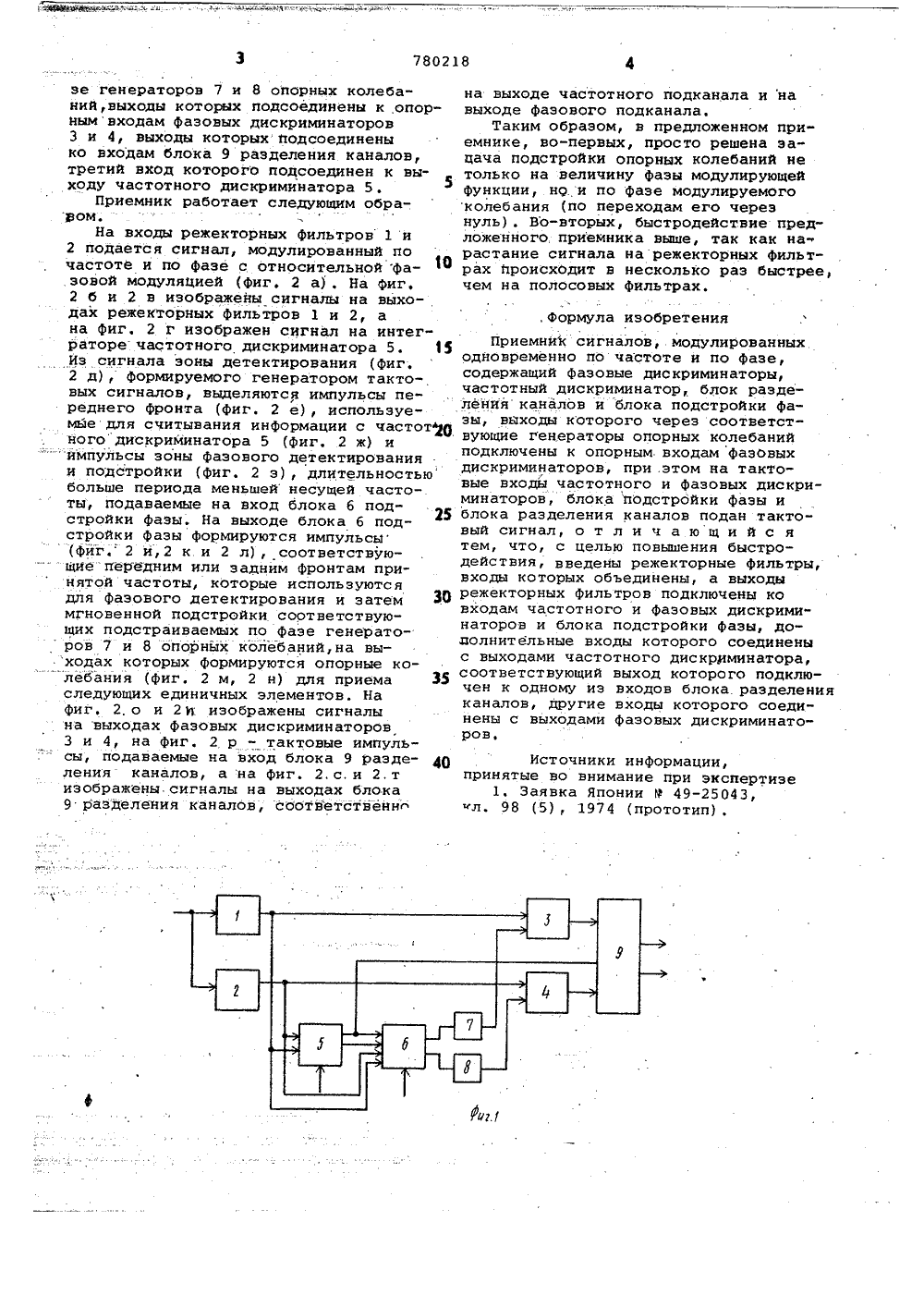

КЗММ ОПИСАНИЙ ИЗОБРЕТЕНИЯ Союз Советских Социалистический Республик(23) Приоритет Р 1 1 3 Н 04 1 27/14/Н 04 Ь 27/22 Государственнъвй комитет СССР по делам изобретений н открытий(088,8) Дата опубликования описания 15.11,80Киевский ордена Ленина политехнический институтим,50-летия Великой Октябрьской социалистическойреволюции(54) ПРИЕМНИК СИГНАЛОВ, МОДУЛИРОВАННЫХ ОДНОВРЕМЕННОПО ЧАСТОТЕ И ПО ФАЗЕ Изобретение относится.к областиэлектросвязи и может быть использовано при построении систем проводной ирадиосвязи.Известен приемник сигналов, модулированных одновременно по частотеи по фазе, содержащий фазовые диск-.риминаторы, частотный дискриминатор,блок разделения каналов и блок подстройки Фазы, выходы которого чере. 0соответствующие генераторы опорныхколебаний подключены к опорным входам Фазовых дискриминаторов, приэтом на тактовые входы частотного иФазовых дискриминаторов, блока подстройки фазы и блока разделения ка. -налов подан тактовый сигнал 1.Однако быстродействие известногоприемника невысоко,Цель изобретения - повышение; 20быстродействия,Для этого в,приемник сигналов, модулированных одновременно по частотеи по фазе, содержащий фаэовые дискриминаторы, частотный дискриминатор, 25блок разделения каналов и блок подст-ройки фазы, выходы которого через соответствующие генераторы опорных колебаний подключены к опорным входам Фазовых дискриминаторовпри этом на тактовые входы частотного и фазовыхдискриминаторов, блока подстройки фазы и блока разделения каналов подантактовый сигнал, введены режекторныефильтры, входы которых объединены, авыходы режекторных фильтров подключены ко входам частотного и фазовыхдискриминаторов и блока подстройкифазы, дополнительные входы которогосоединены с выходами частотного дискриминатора, соответствующий выходкоторого подключен к одному иэ входов блока разделения каналов другиевходы которого соединены с выходамифазовых дискриминаторов.На фиг. 1 представлена структурная электрическая схема приемника;на фиг, 2 - временные диаграммы егоработы,Приемник. содержит на входе режекторные Фильтры 1 и 2, выходы которыхподсоединены ко входам Фазовых дискриминаторов 3 и 4,частотного дискриминатора 5 и блока 6 подстройки фазы,дополнительные входы которого подсоединены к выходам частотного дискриминатора 5, на один иэ входов которогоподан тактовый сигнал от генераторатактовых сигналов,а выходы его подсое- здинены ко входам подстраиваемых по фа- Щзе генераторов 7 и 8 опорных колебаний,выходы которых подсоединены к,опорнымвходам фазовых дискриминаторов 3 и 4, выходы которыхподсоединены ко входам блока 9 разделения каналов, третий вход которого подсоединен к выходу частотного дискриминатора 5,Приемник работает следующим обраром.На входы режекторных Фильтров 1 и 2 подается сигнал, модулированный по частоте и по фазе с относительной фа- фэовой модуляцией (фиг. 2 а) . На фиг.2 б и 2 в изображены сигналы на выходах режекторных Фильтров 1 и 2, ана фиг, 2 г изображен сигнал на интеграторечастотного дискриминатора 5. 15Из сигнала эоны детектирования (Фиг,2 д), формируемого генератором тактовых сигналов, выделяются импульсы пе" реднего фронта (фиг. 2 е), используе" мйе для считывания информации с частотного дискриминатора 5 (Фиг. 2 ж) и импульсы зоны фазового детектирования и подстройки (фиг, 2 з), длительностью больше периода меньшей несущей частоты, подаваемые на вход блока 6 подстройки фазы, На выходе блока б подстройки фазы формируются импульсы(фиг. 2 и,2 к и 2 л), соответствующие передним или задним фронтам принятой частоты, которые используются для фазового детектирования и затем Э мгновенной подстройки соответствующих подстраиваемых по фазе генерато ров 7 и 8 опорнйх колебаний,на выходах которых формируются опорные ко лебания (фиг, 2 м, 2 н) для приема 35 следующих единичных элементов. На фиг. 2,о и 2 И. изображены сигналы на выходах фазовых дискриминаторов 3 и 4, на Фиг. 2 р " тактовые импульсы, подаваемые на вход блока 9 Разде ления каналов, а на Фиг. 2.с,и 2,т изображены сигналы на выходах блока 9 разделения каналов, соотВетственн на выходе частотного подканала и на выходе фазового подканала.Таким образом, в предложенном приемнике, во-первых, просто решена эацача подстройки опорных колебаний не только на величину фазы модулирующей функции, но. и по фазе модулируемого колебания (по переходам его через нуль) . Во-вторых, быстродействие пред" ложенного,приемника выше, так как нарастание сигнала на режекторных фильтрах происхОдит в несколько раз быстрее, чем на полосовых фильтрах. Формула изобретенияПриемник сигналов, модулированныходновременно по частоте и по фазе,содержащий фазовые дискриминаторы,частотный дискриминатор, блок разделенияканалов и блока подстройки фазы, выходы которого через соответствующие генераторы опорных колебанийподключены к опорным входам фазовыхдискриминаторов, при .этом на тактовые входй частотного и фазовых дискриминаторов, блока подстройки фазы иблока разделения каналов подан тактовый сигнал, о т л и ч а ю щ и й с ятем, что, с целью повышения быстродействия, введены режекторные фильтры,входы которых объединены, а вЫходырежекторных фильтров подключены ковходам частотного и фазовых дискриминаторов и блока подстройки Фазы, додолнительные входы которого соединеныс выходами частотного дискрИминатора,соответствующий выход которого подключен к одному из входов блока. разделенияканалов, другие входы которого соеди"нены с выходами фазовых дискриминаторов,Источники информации,принятые во внимание при экспертизе 1, Заявка Японии Р 49-25043,л. 98 (5), 1974 (прототип) .780218 ль И.Белякова Состав Техред Редактор Т. Кузнецова Н,Граб, Коррект ректо Л,Иван дписное Заказ 9346/25ВНИИПИ Государспо делам изоб113035, Москва,Тираж 729венного комитета СССРетений и открытийЖ, Раушская наб., д.
